人教版（2019）高中物理选修二第一章专题： 带电粒子在组合场中的运动教学课件PPT

这是一份高中物理人教版 (2019)选择性必修 第二册带电粒子在匀强磁场中的运动教学ppt课件，共13页。PPT课件主要包含了知识点回顾，课堂练习等内容，欢迎下载使用。

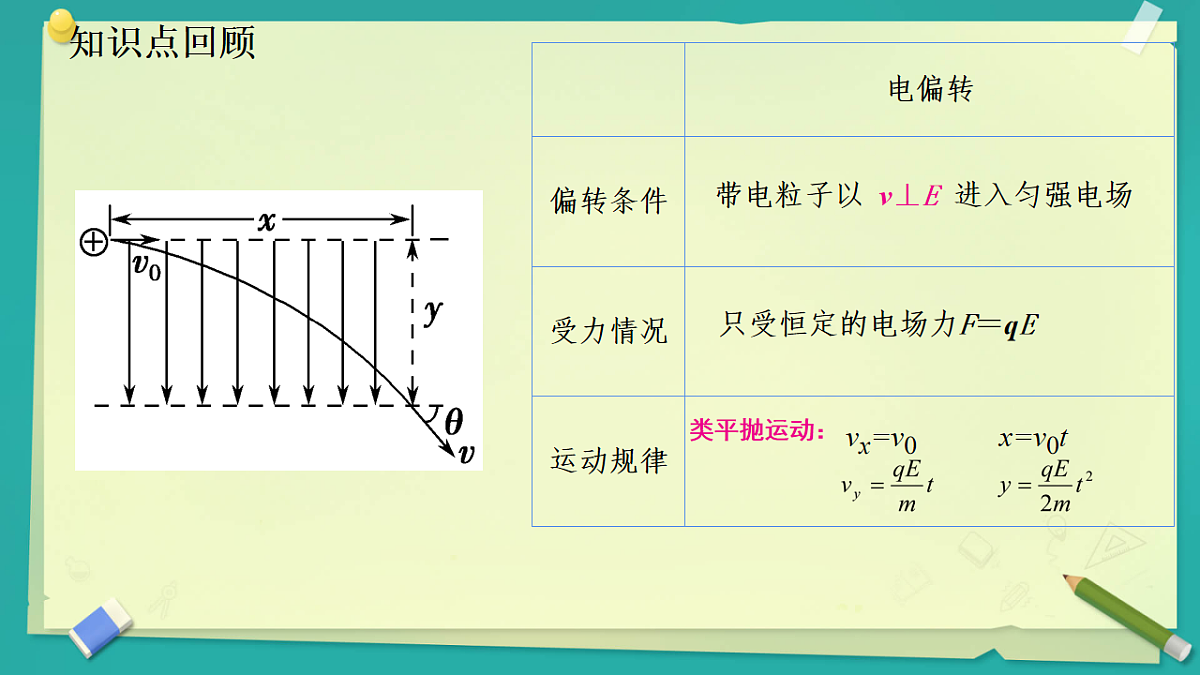

只受恒定的电场力F＝qE
带电粒子以 v⊥E 进入匀强电场
带电粒子以 v⊥B 进入匀强场
只受大小恒定的洛伦兹力F＝qvB
电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现。
匀速圆周运动（v⊥B）
带电粒子在组合场中的运动
组合场中常见的几种情形
第一象限内存在竖直向下的匀强电场，第四象限内有垂直纸面向外的匀强磁场，现有一带正电的粒子，从P点以水平向左的初速度V0 射入电场中，质量为m,所带电荷量为q。经过一段时间后从原点O飞出，速度方向与水平方向夹角为45°，已知P点坐标为（3L,L),不计粒子重力，求（1）射出速度V；（2）电场强度E；（3）从P点到O点所花时间t。
1.如图，在直角坐标系xy的第一象限中分布着沿y轴负方向的匀强电场，在第四象限中分布着方向垂直于纸面向里的匀强磁场。一个质量为m、电荷量为+q的微粒，在点A(0，3)以初速度v0=120m/s平行x轴正方向射入电场区域，然后从电场区域进入磁场，又从磁场进入电场，并且先后只通过x轴上的点P(6，0)和点Q(8，0)各一次。已知该微粒的比荷为 =102C/kg，微粒重力不计，求：⑴微粒从A 到P 所经历的时间和加速度的大小。⑵微粒到达P点时速度方向与x轴正方向的夹角，并画出带电微粒在电场和磁场中由A至Q 的运动轨迹。⑶电场强度 E 和磁感应强度B 的大小。
解析：(1) 由 得 由 得⑵根据 ，根据几何关系， 解得⑶由 ，得 设微粒从P点进入磁场以速率v做匀速圆周运动，则有 由 ，得 ；由几何关系可知 解得
2、如图所示，一个质量为m、电荷量为q的正离子，在D处沿图示方向以一定的速度射入磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A点为d的小孔C沿垂直于电场方向进入匀强电场，此电场方向与AC平行且向上，最后离子打在G处， 而G处距A点2d(AG⊥AC)不计离子重力，离子运动轨迹在纸面内．求：(1)此离子在磁场中做圆周运动的半径r；(2)离子从D处运动到G处所需时间；(3)离子到达G处时的动能．
