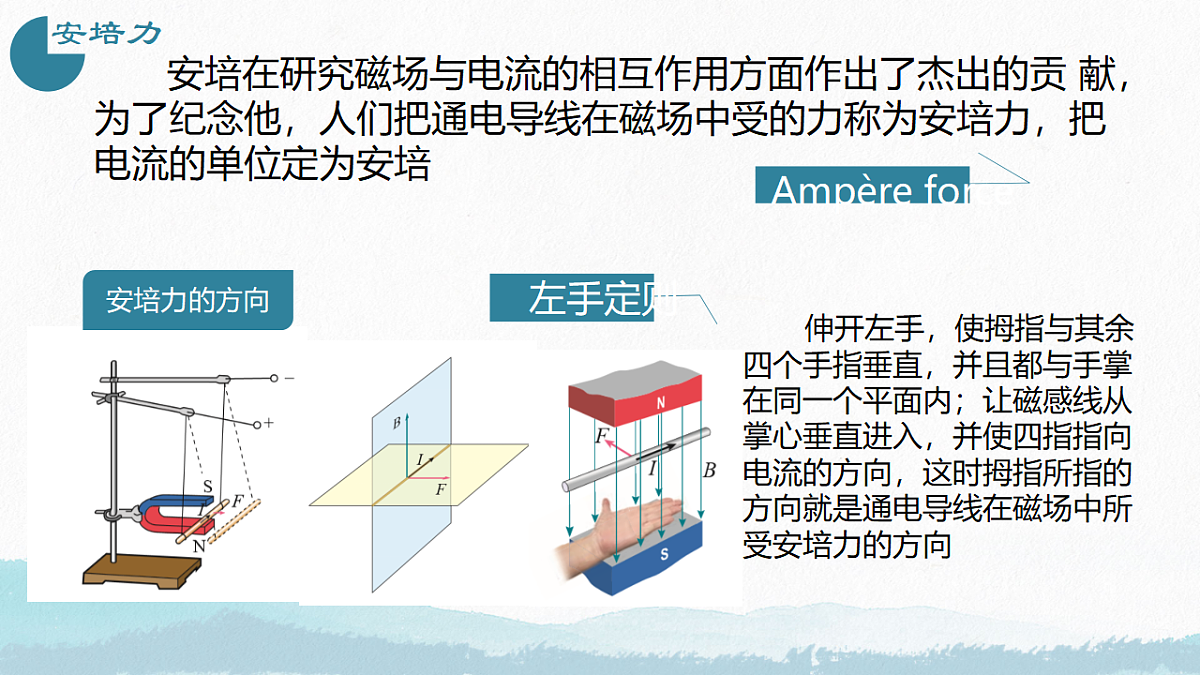

安培在研究磁场与电流的相互作用方面作出了杰出的贡 献，为了纪念他，人们把通电导线在磁场中受的力称为安培力，把电流的单位定为安培
Ampère frce
伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向

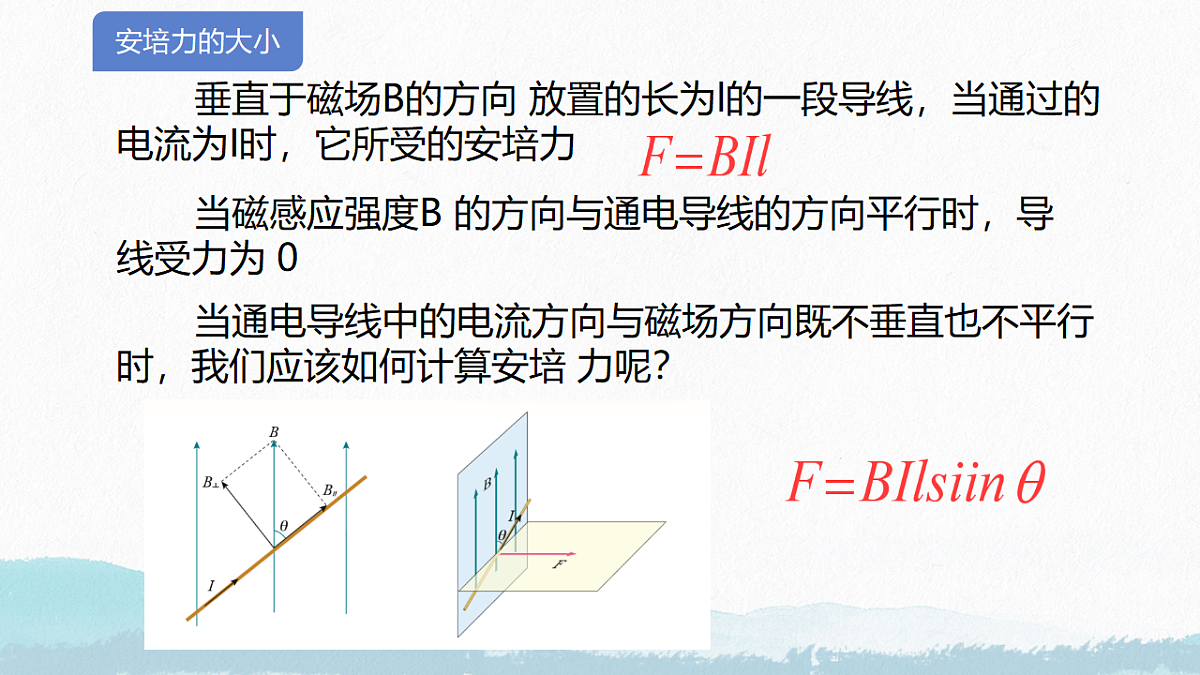

垂直于磁场B的方向 放置的长为l的一段导线，当通过的电流为I时，它所受的安培力
当通电导线中的电流方向与磁场方向既不垂直也不平行时，我们应该如何计算安培 力呢？
当磁感应强度B 的方向与通电导线的方向平行时，导 线受力为 0
【例题1】如图，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，给导线中通以垂直于纸面向外的电流，则下列说法正确的是（ B ）A. 磁铁对桌面的压力增大 B. 磁铁对桌面的压力减小C. 磁铁对桌面的压力不变 D. 磁铁对桌面有摩擦力【例题2】一段长0.2 m，通过2.5 A电流的直导线，在磁感应强度为B的匀强磁场中所受安培力F的情况，正确的是(　C　)A．如果B＝2 T，F一定是1 NB．如果F＝0，B也一定为零C．如果B＝4 T，F有可能是1 ND．如果F有最大值，通电导线一定与B平行
【例题3】如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度最大的点是（ A ）A. a点 B. b点 C. c点 D. d点
【例题5】如图所示为电流天平，可以用来 测量匀强磁场的磁感应强度。它的右臂挂着矩形线圈，匝数为n，线圈的水平边长为l，处于 匀强磁场内，磁感应强度B 的方向与线圈平面垂直。当线圈中通过电流I 时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。这时需要在左盘中增加质量为m 的砝码，才能使两臂再达到新的平衡。 （1）导出用n、m、l、I 表示磁感应强度B 的表达式。（2）当n＝9，l＝10.0cm，I＝0.10A，m＝8.78g时，磁感应强度是多少？
