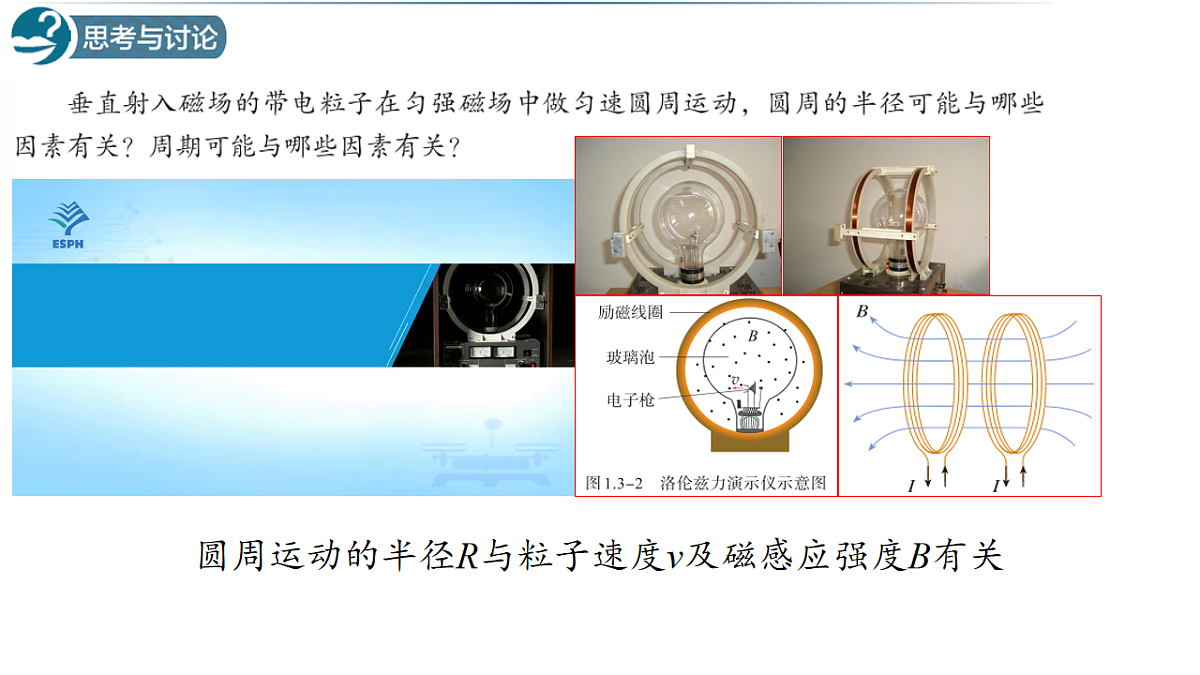

圆周运动的半径R与粒子速度v及磁感应强度B有关

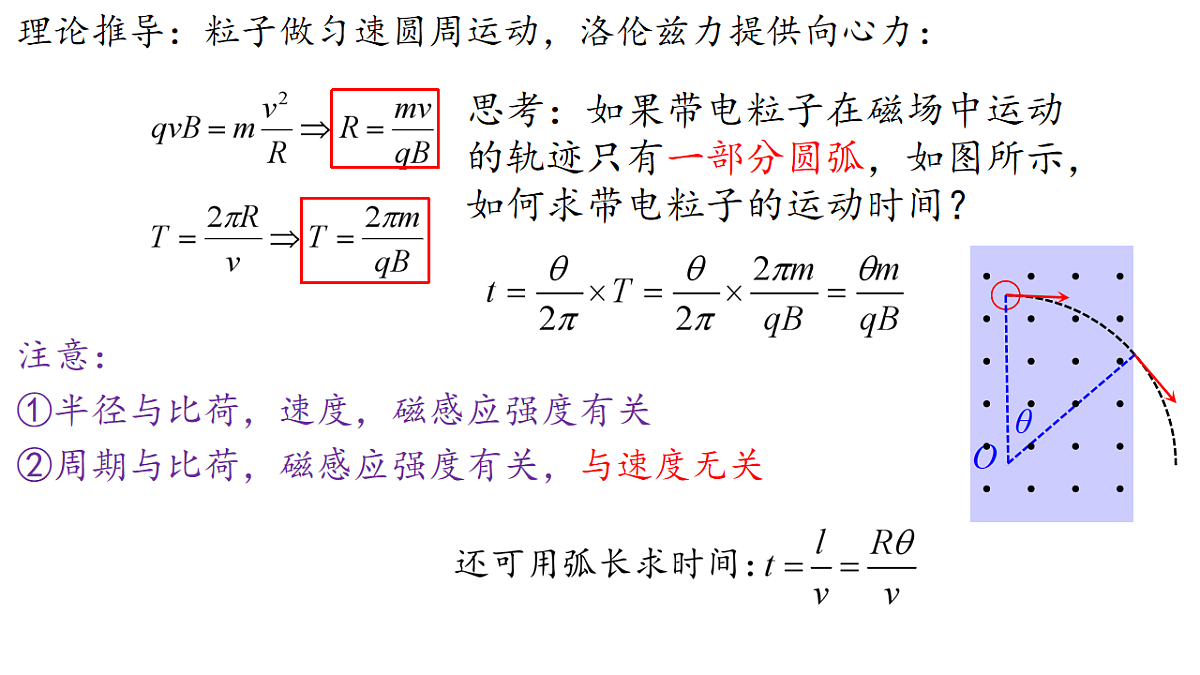

理论推导：粒子做匀速圆周运动，洛伦兹力提供向心力：
注意：①半径与比荷，速度，磁感应强度有关②周期与比荷，磁感应强度有关，与速度无关
思考：如果带电粒子在磁场中运动的轨迹只有一部分圆弧，如图所示，如何求带电粒子的运动时间？

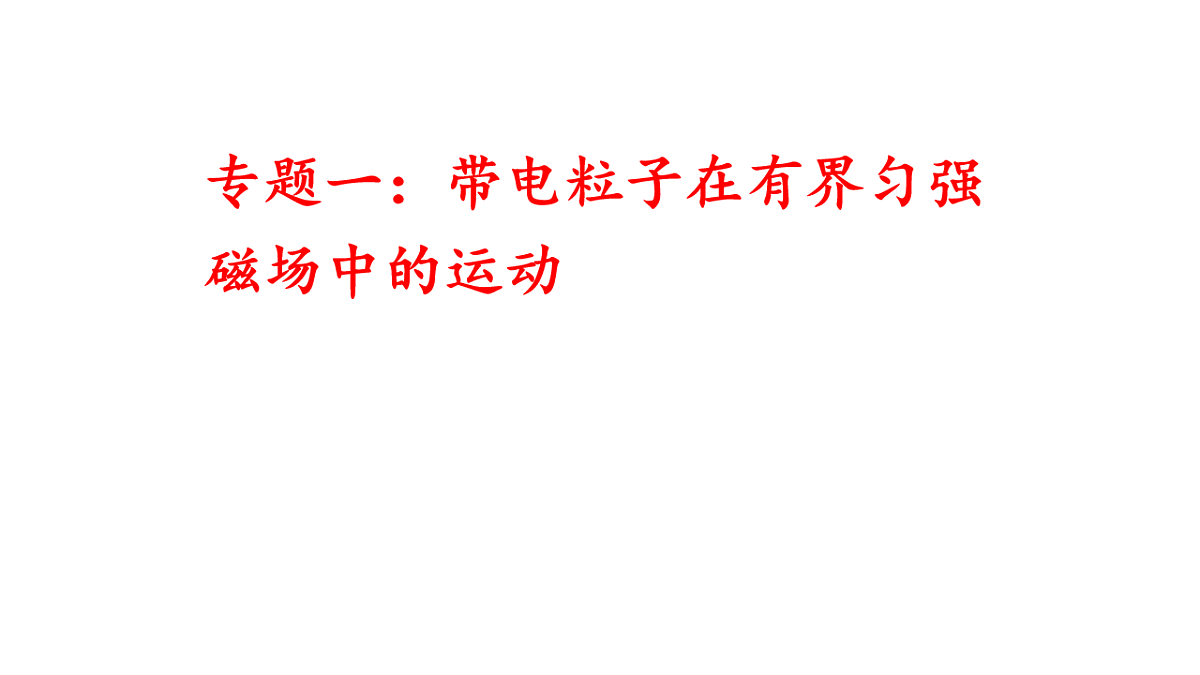

专题一：带电粒子在有界匀强 磁场中的运动

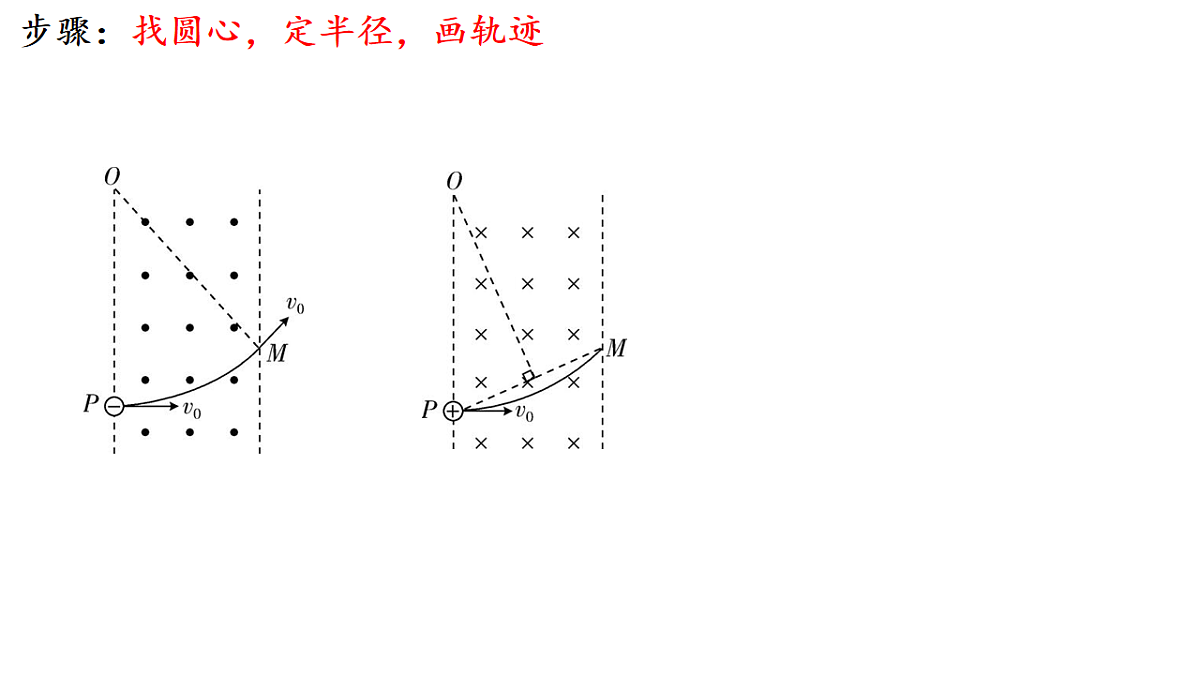

步骤：找圆心，定半径，画轨迹

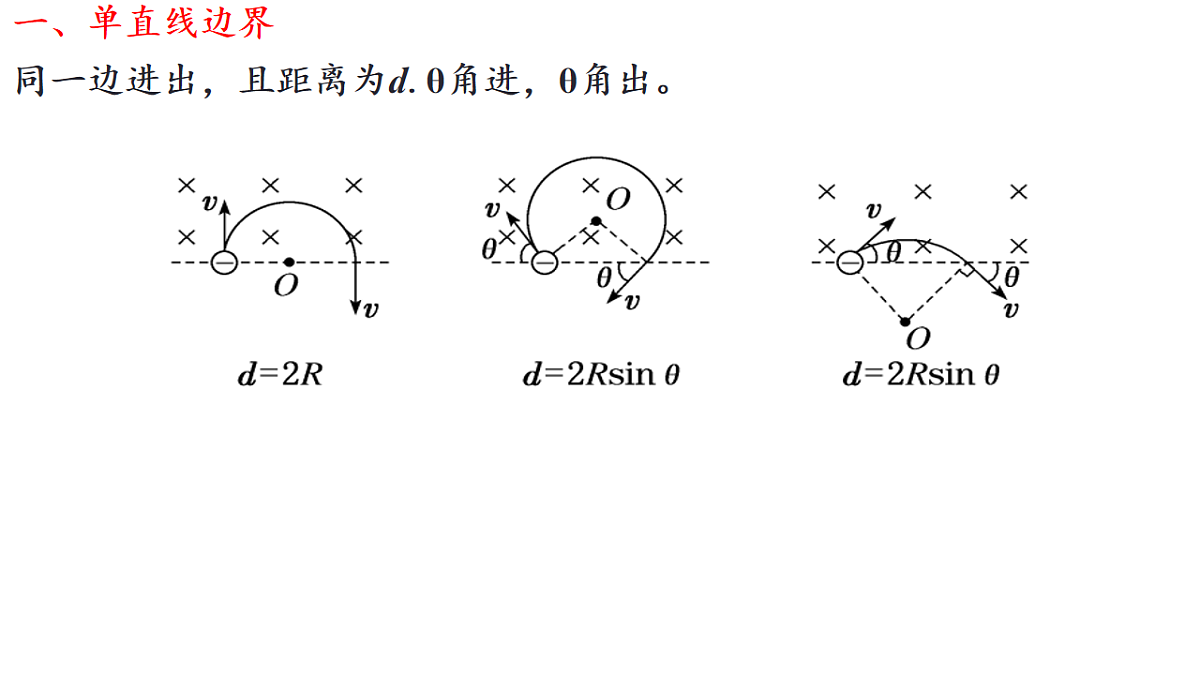

同一边进出，且距离为d.θ角进，θ角出。
1.在圆形磁场区域内，沿半径方向射入的粒子，必沿半径方向射出。
2.在圆形磁场区域内，不沿半径方向射入的粒子，入射速度方向与半 径的夹角为θ，出射速度方向与半径的夹角也为θ。
速度方向一定，大小不同。
速度大小一定，方向不同。
1.圆周运动的轨道半径r等于圆形区域半径R
在圆形区域中运动时间最长为多少？
过圆形区域直径时时间最长
离出发点距离最远的距离？
圆周运动的直径为最长距离
带电粒子在有界匀强磁场中运动的多解问题
1.带电粒子电性不确定形成多解。如图甲中做匀速圆周运动的粒子可能带正电,也可能带负电,由于带电性质不确定带来多解。
2.磁场方向不确定带来多解。如描述的磁场垂直于纸面,需分垂直纸面向外、垂直纸面向里两种情况进行讨论。
4.运动的周期性带来多解。如带负电粒子在图丙所示电磁组合场中会做周期性运动,从而带来多解。
3.临界状态不唯一形成多解。如图乙中带负电粒子不打在下极板上,粒子的速度有两种情况:v≤v1或v≥v2。
