这是一份人教版 (2019)选择性必修第一册简谐运动教学课件ppt，共17页。PPT课件主要包含了复习回顾，波的图形由来，波的图象的作法，波的图象，波的图象特点，波的图象的应用，两个图像的对比等内容，欢迎下载使用。

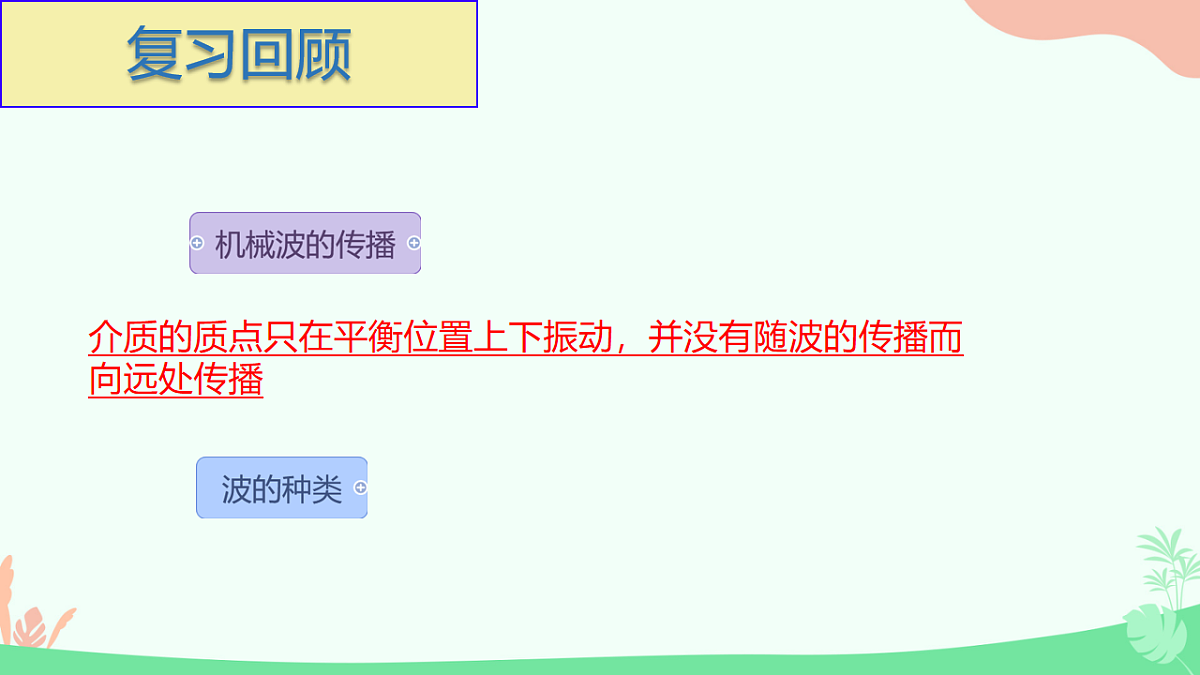

介质的质点只在平衡位置上下振动，并没有随波的传播而向远处传播

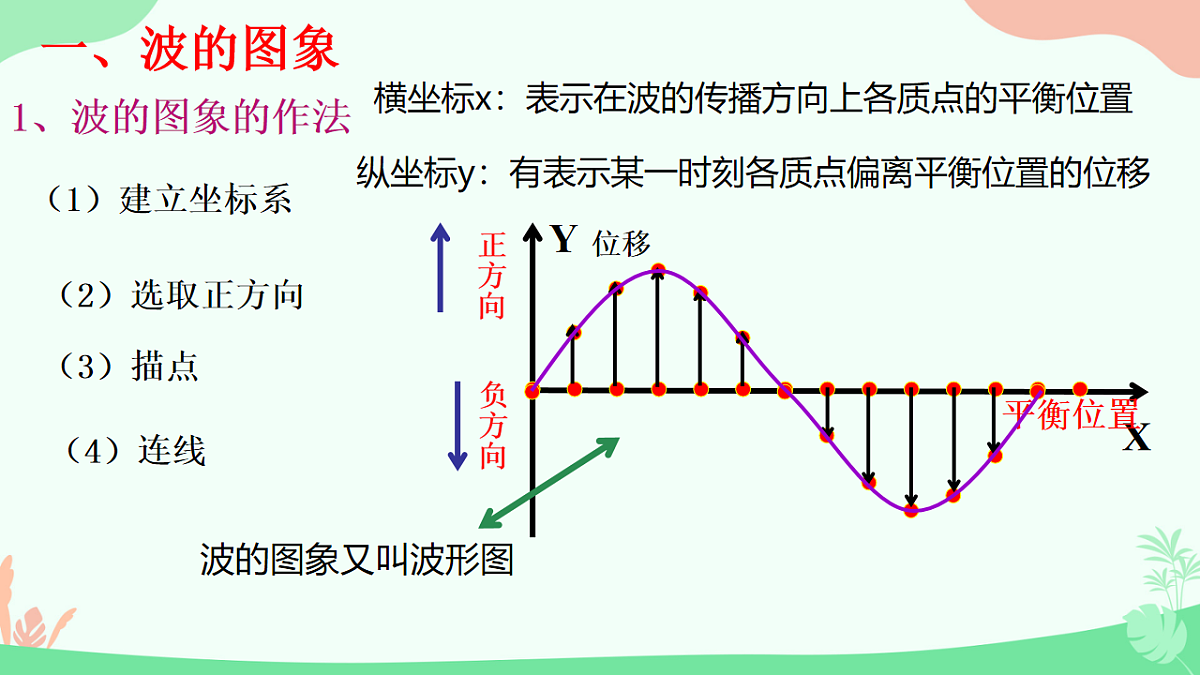

横坐标x：表示在波的传播方向上各质点的平衡位置
纵坐标y：有表示某一时刻各质点偏离平衡位置的位移

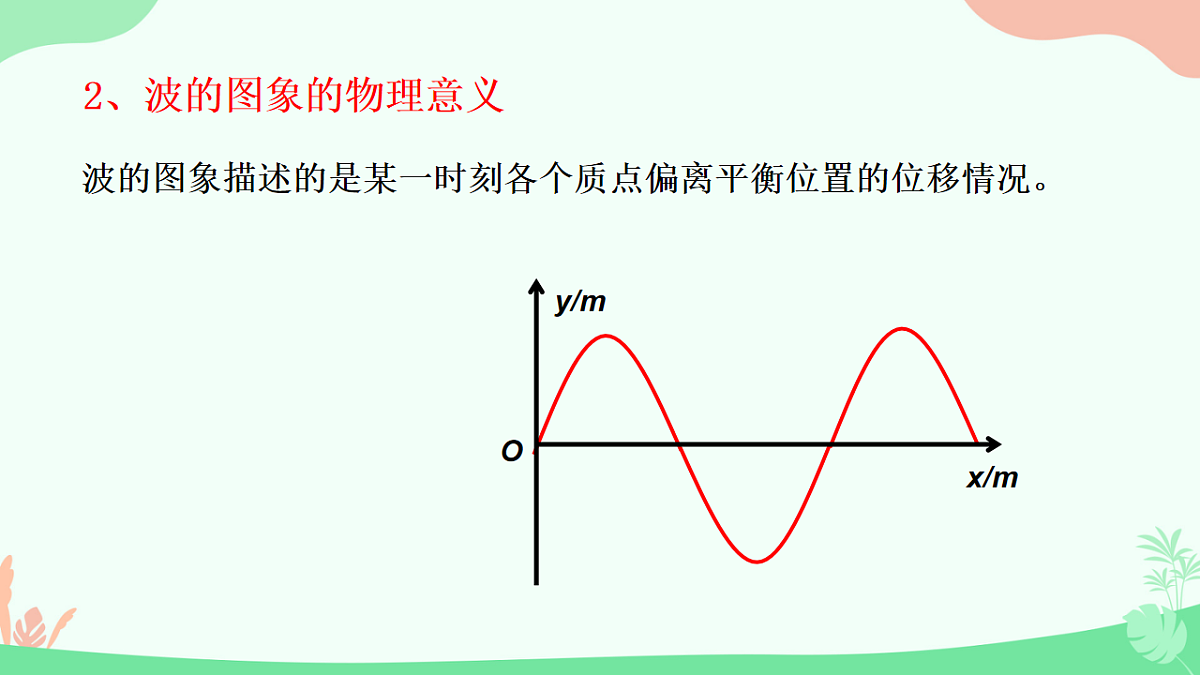

2、波的图象的物理意义
波的图象描述的是某一时刻各个质点偏离平衡位置的位移情况。
（1）如果波的图像是正弦曲线，这样的波叫正弦波，也叫简谐波。
介质中有正弦波传播时，介质的质点在做简谐运动
如果只知道波沿x轴传播，则有可能沿x轴正向或x轴负向传播

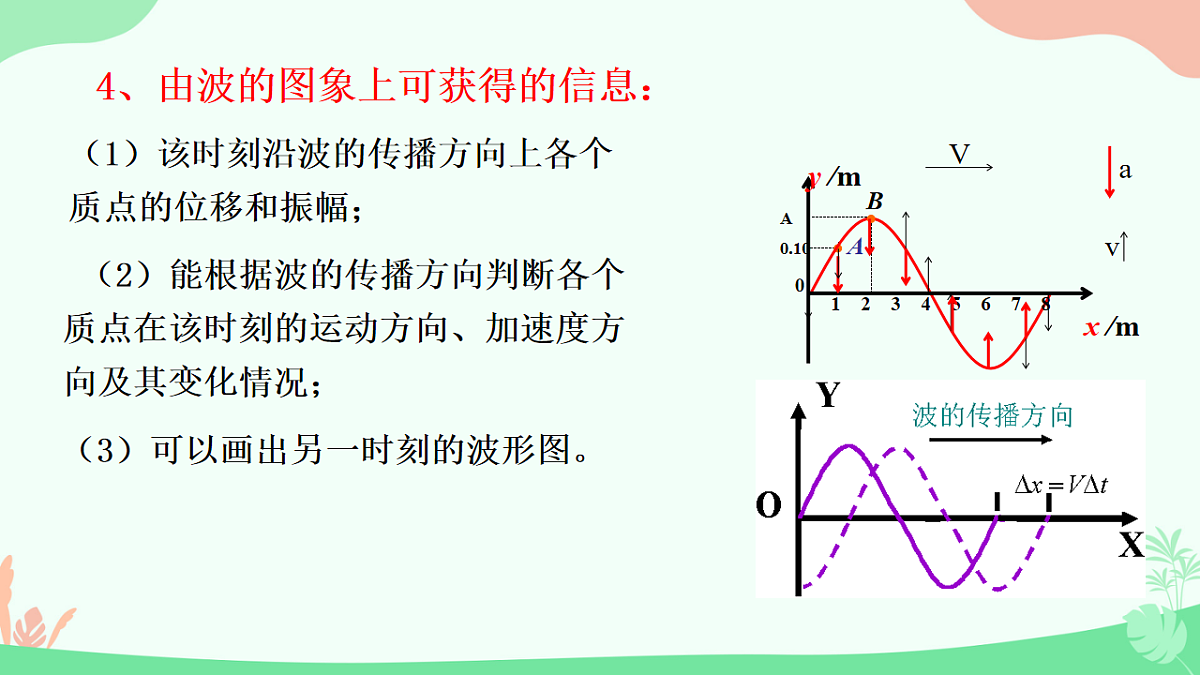

4、由波的图象上可获得的信息：
1 2 3 4 5 6 7 8
（1）该时刻沿波的传播方向上各个质点的位移和振幅；
（2）能根据波的传播方向判断各个质点在该时刻的运动方向、加速度方向及其变化情况；
（3）可以画出另一时刻的波形图。

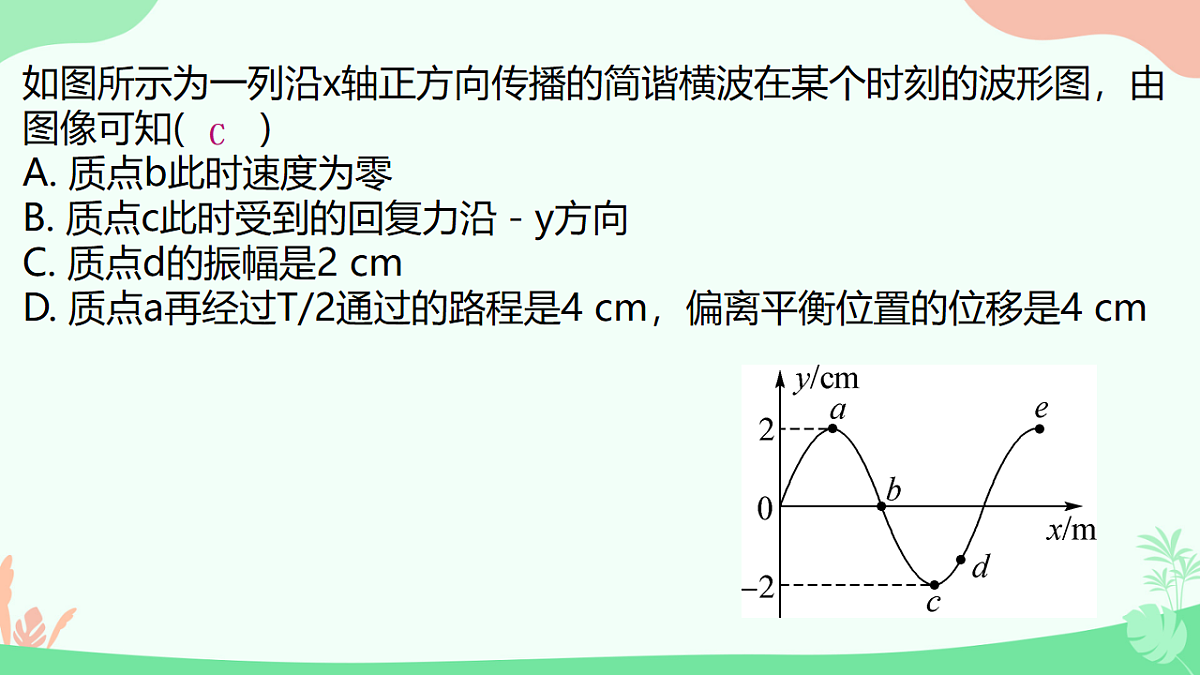

如图所示为一列沿x轴正方向传播的简谐横波在某个时刻的波形图，由图像可知(　　)A. 质点b此时速度为零B. 质点c此时受到的回复力沿－y方向C. 质点d的振幅是2 cmD. 质点a再经过T/2通过的路程是4 cm，偏离平衡位置的位移是4 cm
1、波的传播方向和质点的振动方向的相互判断
在质点P靠近波源一方附近的图象上另找一点P`,若P`在P上方,则P向上运动;若P`在P下方,则P向下运动。
作出经微小时间Δt(Δt
