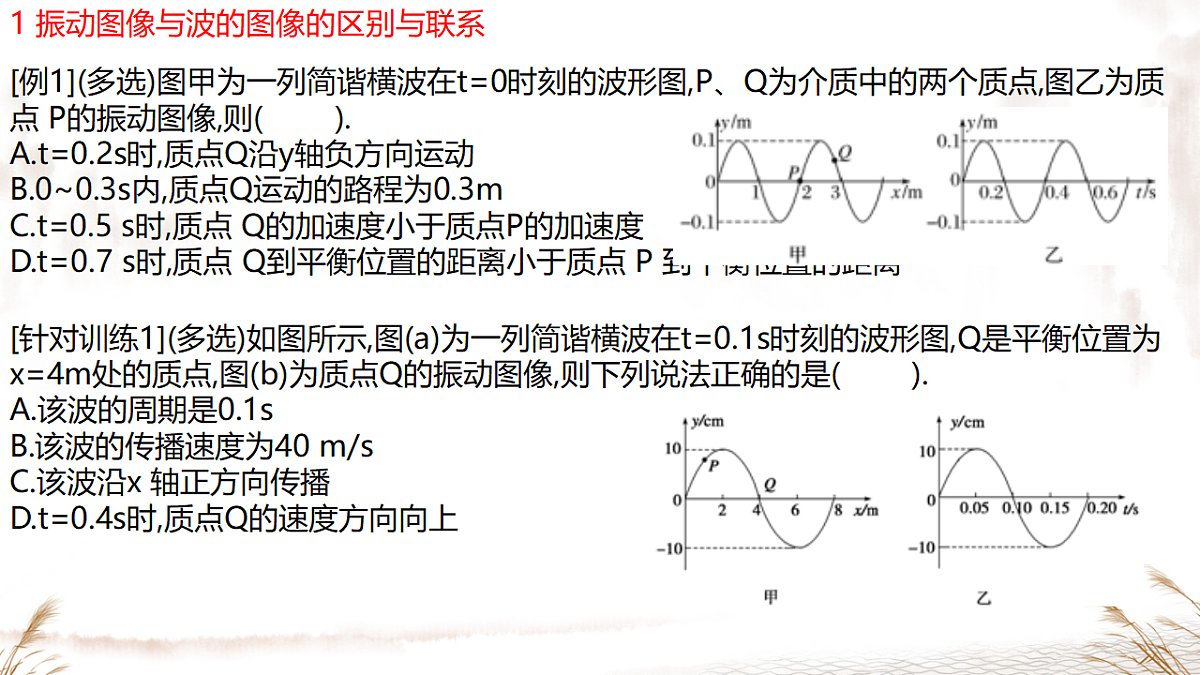

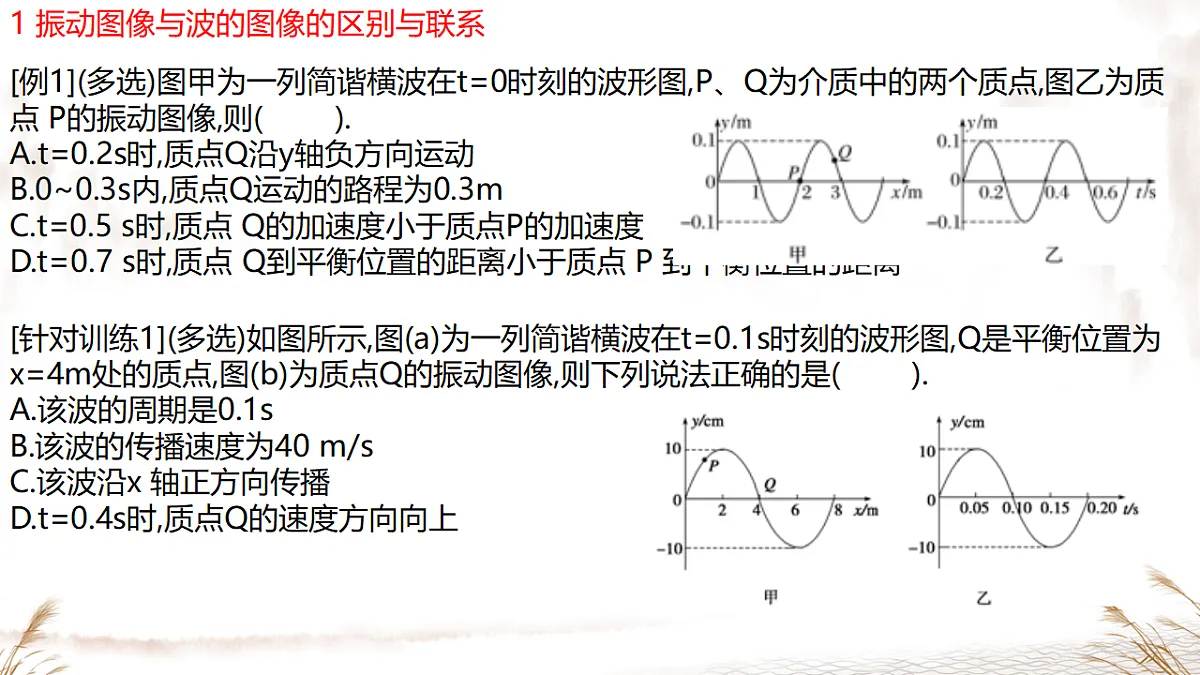

1 振动图像与波的图像的区别与联系
[例1](多选)图甲为一列简谐横波在t=0时刻的波形图,P、Q为介质中的两个质点,图乙为质点 P的振动图像,则( )时,质点Q沿y轴负方向运动 B.0~0.3s内,质点Q运动的路程为 s时,质点 Q的加速度小于质点P的加速度D.t=0.7 s时,质点 Q到平衡位置的距离小于质点 P 到平衡位置的距离
[针对训练1](多选)如图所示,图(a)为一列简谐横波在t=0.1s时刻的波形图,Q是平衡位置为 x=4m处的质点,图(b)为质点Q的振动图像,则下列说法正确的是( ).A.该波的周期是0.1sB.该波的传播速度为40 m/s C.该波沿x 轴正方向传播D.t=0.4s时,质点Q的速度方向向上

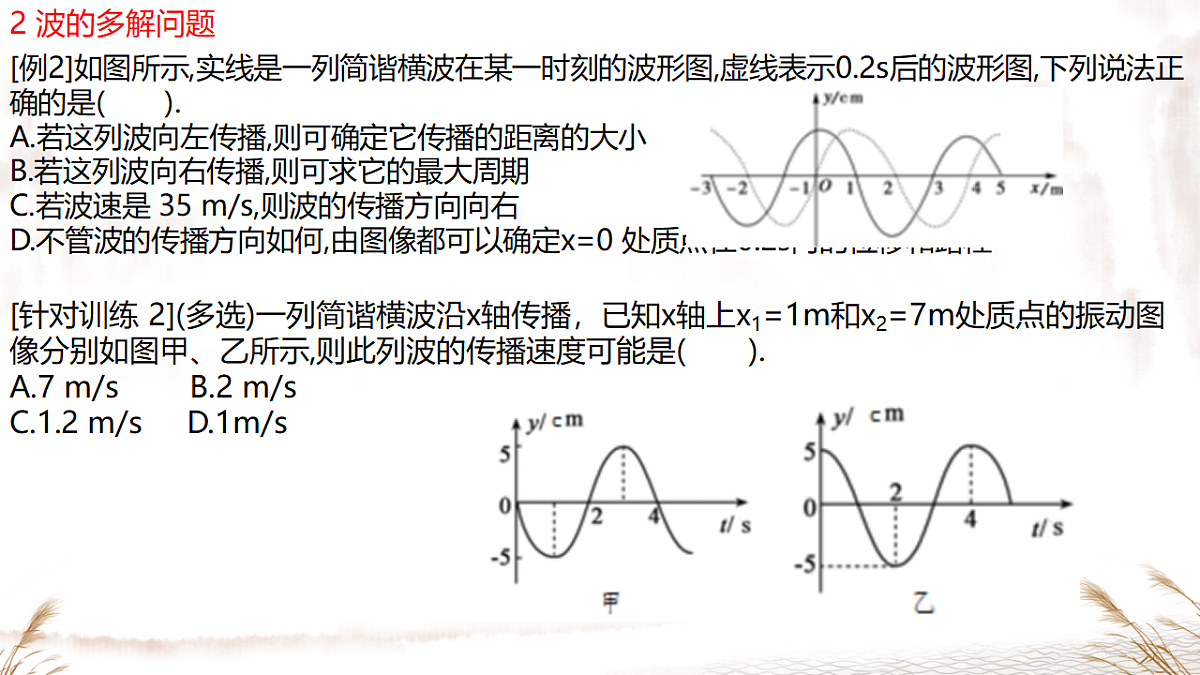

[例2]如图所示,实线是一列简谐横波在某一时刻的波形图,虚线表示0.2s后的波形图,下列说法正确的是( ).A.若这列波向左传播,则可确定它传播的距离的大小B.若这列波向右传播,则可求它的最大周期 C.若波速是 35 m/s,则波的传播方向向右D.不管波的传播方向如何,由图像都可以确定x=0 处质点在0.2s内的位移和路程
[针对训练 2](多选)一列简谐横波沿x轴传播，已知x轴上x1=1m和x2=7m处质点的振动图像分别如图甲、乙所示,则此列波的传播速度可能是( ).A.7 m/s B.2 m/s C.1.2 m/s D.1m/s

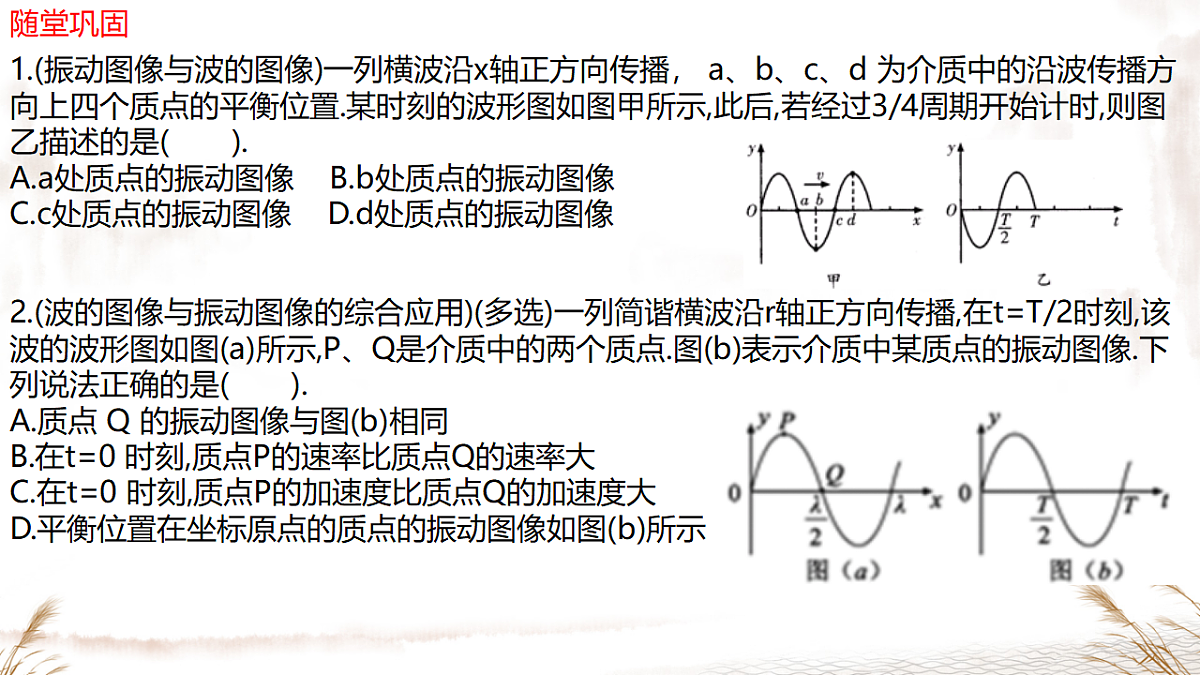

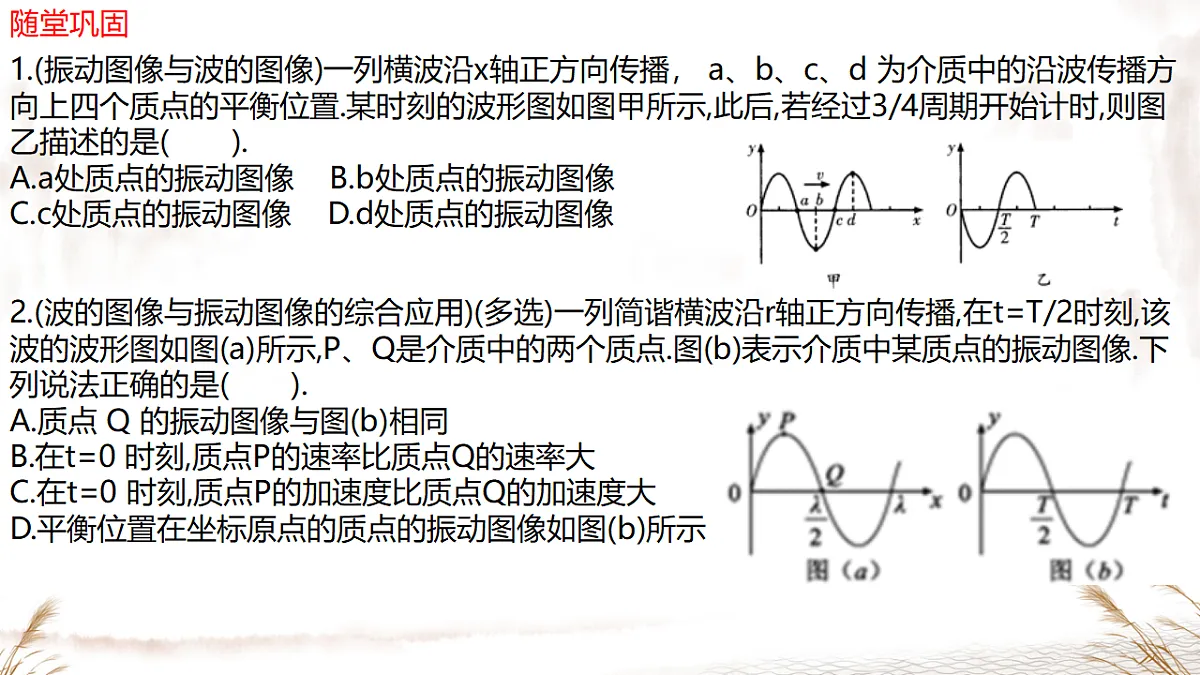

1.(振动图像与波的图像)一列横波沿x轴正方向传播， a、b、c、d 为介质中的沿波传播方向上四个质点的平衡位置.某时刻的波形图如图甲所示,此后,若经过3/4周期开始计时,则图乙描述的是( ).A.a处质点的振动图像 B.b处质点的振动图像 C.c处质点的振动图像 D.d处质点的振动图像
2.(波的图像与振动图像的综合应用)(多选)一列简谐横波沿r轴正方向传播,在t=T/2时刻,该波的波形图如图(a)所示,P、Q是介质中的两个质点.图(b)表示介质中某质点的振动图像.下列说法正确的是( ).A.质点 Q 的振动图像与图(b)相同B.在t=0 时刻,质点P的速率比质点Q的速率大 C.在t=0 时刻,质点P的加速度比质点Q的加速度大D.平衡位置在坐标原点的质点的振动图像如图(b)所示

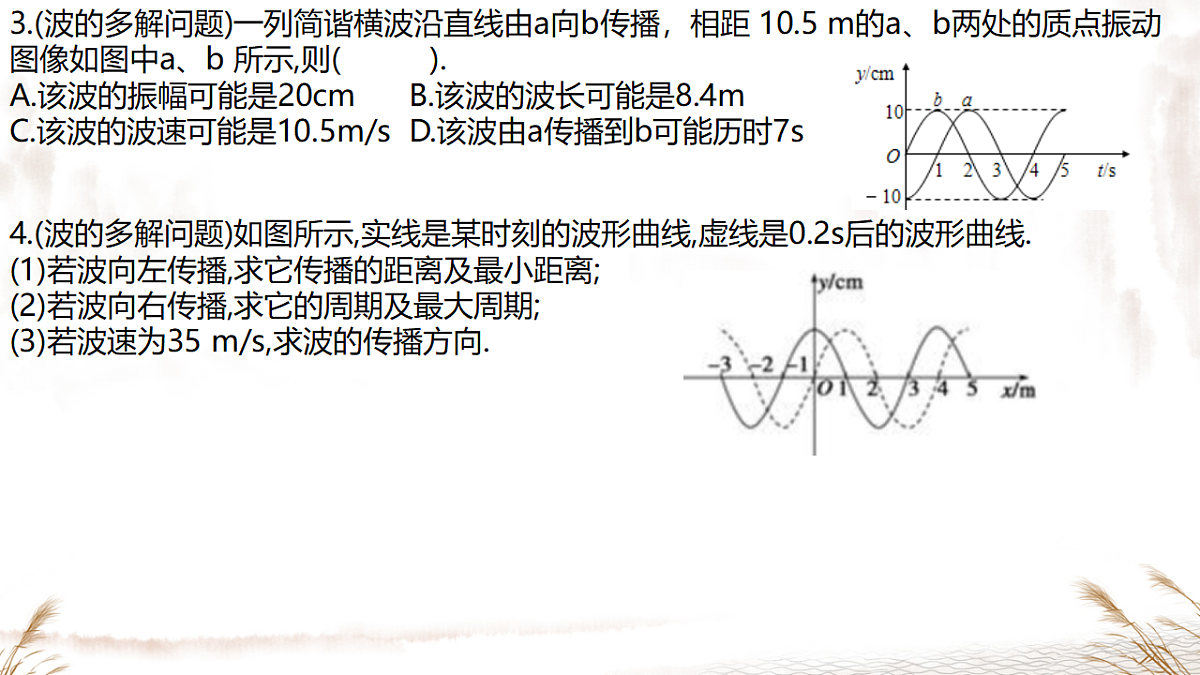

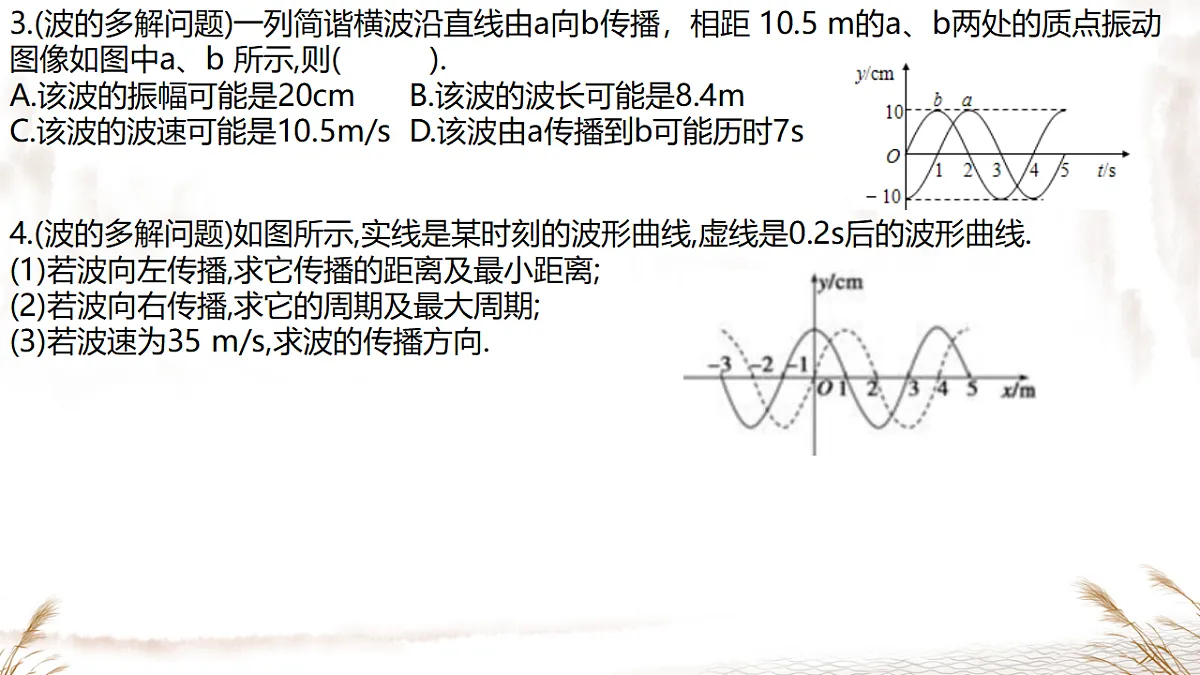

3.(波的多解问题)一列简谐横波沿直线由a向b传播，相距 10.5 m的a、b两处的质点振动图像如图中a、b 所示,则( ).A.该波的振幅可能是20cm B.该波的波长可能是8.4m C.该波的波速可能是10.5m/s D.该波由a传播到b可能历时7s
4.(波的多解问题)如图所示,实线是某时刻的波形曲线,虚线是0.2s后的波形曲线.(1)若波向左传播,求它传播的距离及最小距离;(2)若波向右传播,求它的周期及最大周期;(3)若波速为35 m/s,求波的传播方向.
拓展 振动图像与波的图像（课时作业）
1.(多选)如图所示为一列简谐横波在某一时刻的波形图，Q、P、N 是波的传播方向上的三个质点，此时刻三个质点到各自平衡位置的距离相等,并且质点P 正加速运动,则( ).A.此时刻,质点 Q正加速运动 B.此时刻,质点 N正加速运动C.再过半个周期,质点Q正加速运动 D.再过半个周期,质点N正加速运动
2.(多选)如图所示为一列简谐横波在某一时刻的波形图,a 为介质中的一个质点,由图像可知( ).A.此时质点a 的加速度方向一定沿y轴负方向 B.此时质点a 的速度方向一定沿y轴负方向 C.经过半个周期质点a的位移一定为负值 D.经过半个周期质点a通过的路程一定为2A
3.(多选)如图为一列沿x轴正方向传播的简谐横波的部分波形图.若该波波速v=40 m/s,在t=0时刻波刚好传播到x=13 m处,下列关于波在t=0.45s时刻的运动情况分析,正确的是( ).A.该波x=9m处的质点的位移为-5cm B.该波x=11 m处的质点的位移为5cmC.该波x=11 m处的质点速度方向沿y轴负方向 D.该波刚好传播到x=31m处
4.一质点以坐标原点为平衡位置在y轴方向上做简谐运动,其振动图像如图所示.振动在介质中产生的简谐横波沿x轴正方向传播,波速为1.0 m/s.t=0时刻此质点开始振动,经过2s后此质点立即停止振动,则再经过1s后的波形图是( ).
5.一列简谐横波以1m/s的速率沿绳子由A向B传播，质点A、B间的水平距离x=3m,如图甲所示.若t=0时，质点 A 刚从平衡位置开始向上振动,其振动图像如图乙所示,则质点B 的振动图像为下列四个图中的( ).
6.一列沿x轴正方向传播的简谐横波在t=0时刻的波形图如图所示,质点P的x坐标为3m.已知任意振动质点连续2次经过平衡位置的时间间隔为0.4s，下列说法正确的是( ).A.波速为 4 m/sB.波的频率为 2.5 HzC.x坐标为15 m 的质点在t=0.2s时恰好位于波谷 D.x坐标为 22 m的质点在t=0.2s时恰好位于波峰
7.一列简谐横波沿直线传播,某一时刻该列波上正好经过平衡位置的两质点相距6m,且两质点之间的波峰只有一个,则该简谐波可能的波长为( ).A.4 m、6 m和8m B.6 m、8 m和 12m C.4 m、6m和 12m D.4 m、8m和 12 m
8.(多选)在波的传播方向上有A、B两点,相距1.8m，它们的振动图像如图所示,波的传播速度的大小可能是( ) m/s B.12 m/s C.6 m/s D.3.6 m/s
9.(多选)一列简谐横波在x轴上传播,在t1=0时刻的波形图如图中实线所示,图中虚线是t2= 0.15s时刻的波形图.已知该波的周期大于0.15 s,则这列波的速度v为( ).A.若波沿x 轴正方向传播,则v=100 m/s B.若波沿x 轴正方向传播,则v=300 m/s C.若波沿x轴负方向传播,则v=100 m/s D.若波沿x轴负方向传播,则v=300m/s
10.(多选)如图甲所示为一列简谐横波在t=2s时的波形图,图乙为这列波上质点P的振动图像,则下列说法正确的是( ).A.该横波向右传播,波速为0.4 m/sB.t=2 s时,质点Q的振动方向沿y轴负方向C.在2~4 s时间内,质点P沿x轴向右平移2.0m D.在2~4s时间内,质点Q通过的路程为10 cm
11.(多选)简谐横波在均匀介质中沿直线传播,P、Q是传播方向上相距10m的两质点,波先传到P,当波传到Q开始计时,P、Q两质点的振动图像如图所示.则( ).A.质点 Q 开始振动的方向沿y轴正方向 B.该波从 P 传到Q的时间可能为7s C.该波的传播速度可能为2m/s D.该波的波长可能为6m
12.如图所示,实线为简谐波在t时刻的波形图,虚线为波在t+0.01s时刻的波形图.(1)若波向左传播,求它可能传播的距离;(2)若波向右传播,求它的最大周期;(3)若波速为500m/s,指出简谐波的传播方向.
