测量未知电阻时，需取同一电阻的多组电压和电流值。此时可接入滑动变阻器，能起到直接改变测量电阻的电流或电压大小的作用，达到测多组数据的实验效果。
那么，滑动变阻器该如何接入电路呢？

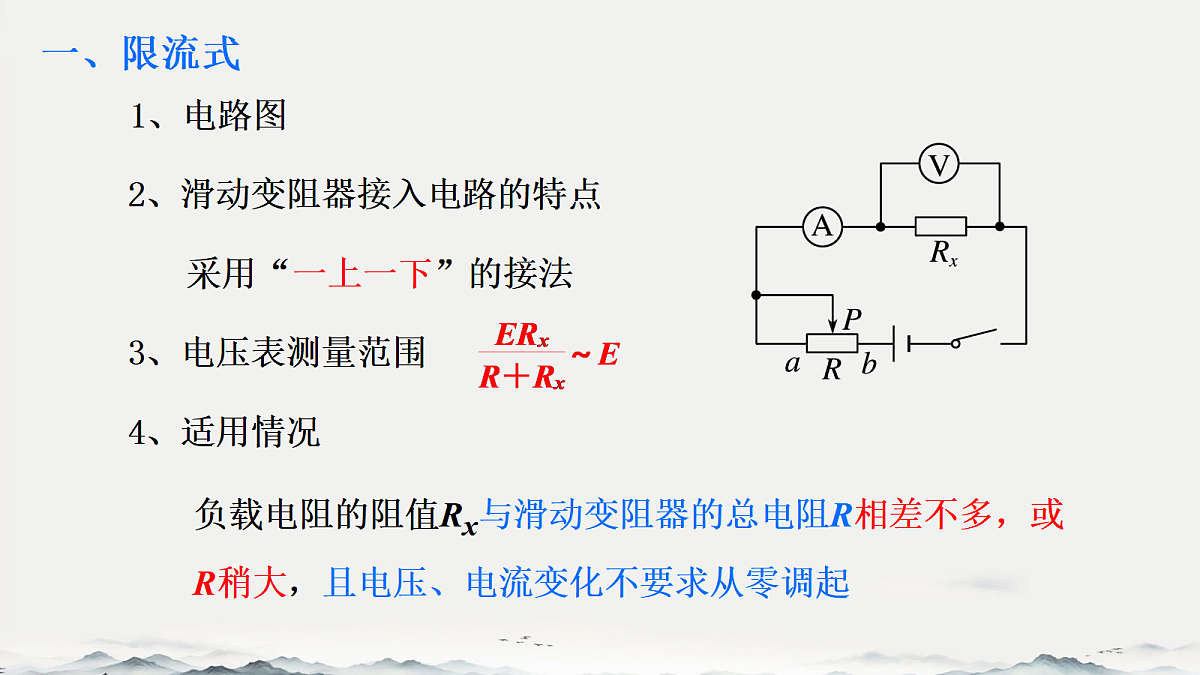

2、滑动变阻器接入电路的特点
采用“一上一下”的接法
负载电阻的阻值Rx与滑动变阻器的总电阻R相差不多，或R稍大，且电压、电流变化不要求从零调起
（2）这种接法的滑动变阻器的接线方法你会吗？参照实物图画出电路图并连接实物图，归纳接线方法。
滑动变阻器的最大阻值偏小；选用最大阻值大的。
“一上一下”，下边接线柱接哪边，哪边电阻就有效。

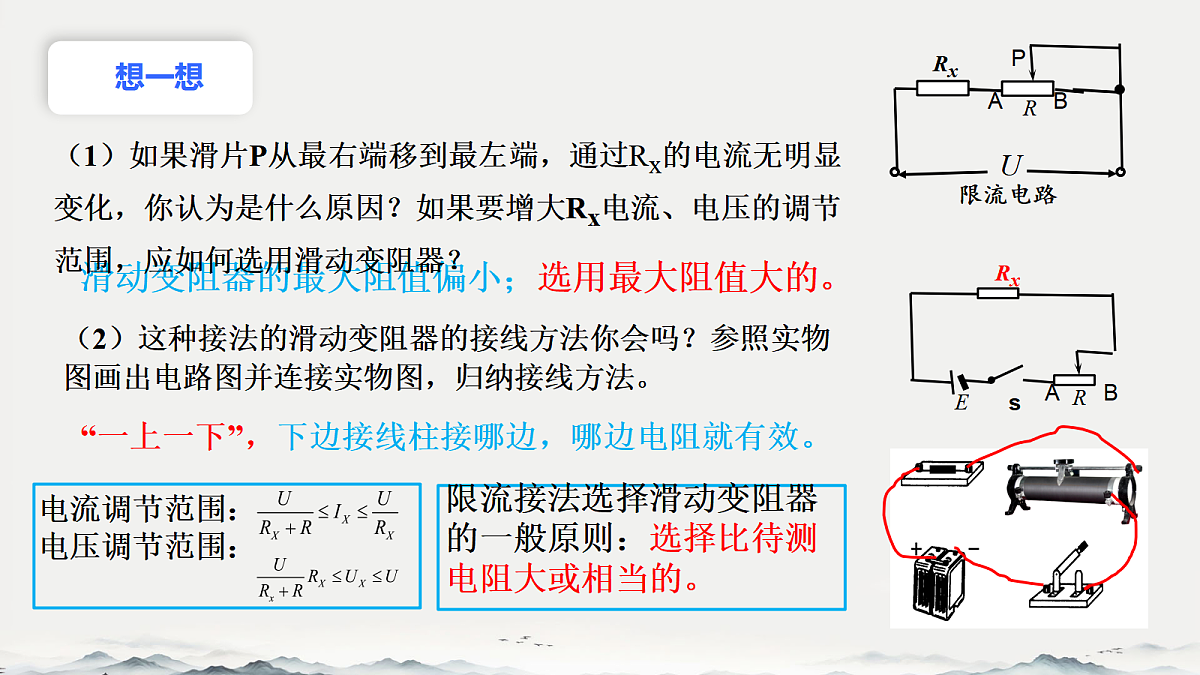

（1）如果滑片P从最右端移到最左端，通过Rx的电流无明显变化，你认为是什么原因？如果要增大Rx电流、电压的调节范围，应如何选用滑动变阻器？

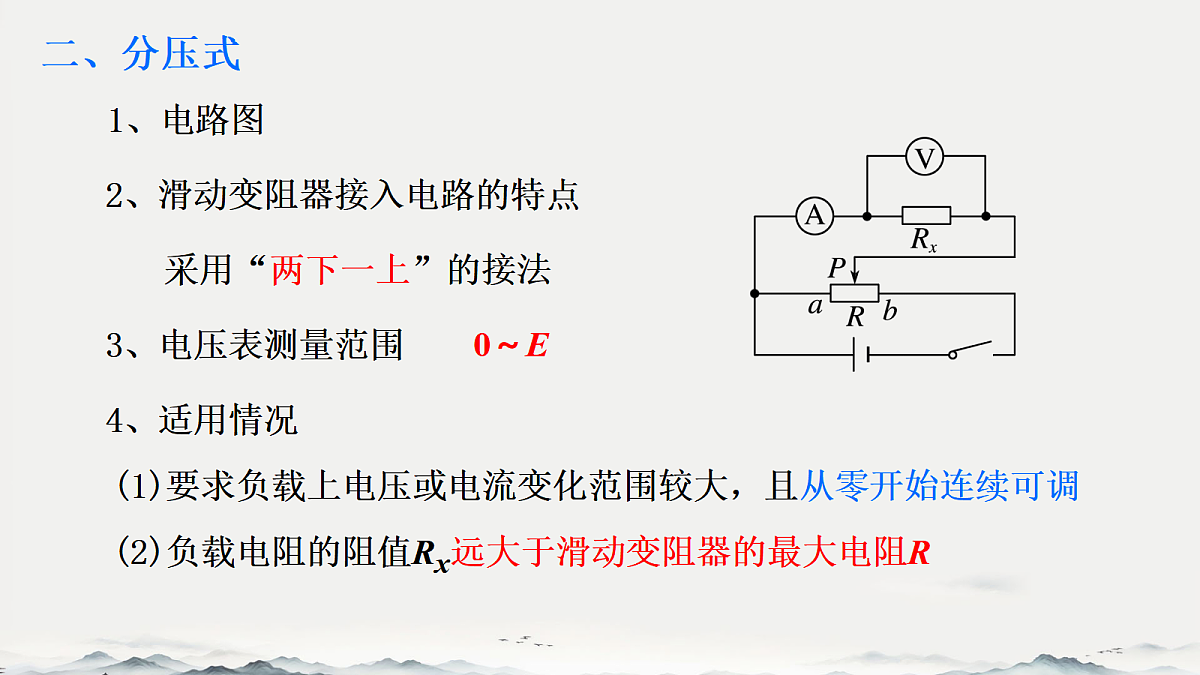

采用“两下一上”的接法
(1)要求负载上电压或电流变化范围较大，且从零开始连续可调(2)负载电阻的阻值Rx远大于滑动变阻器的最大电阻R
选择最大阻值小的滑动变阻器。

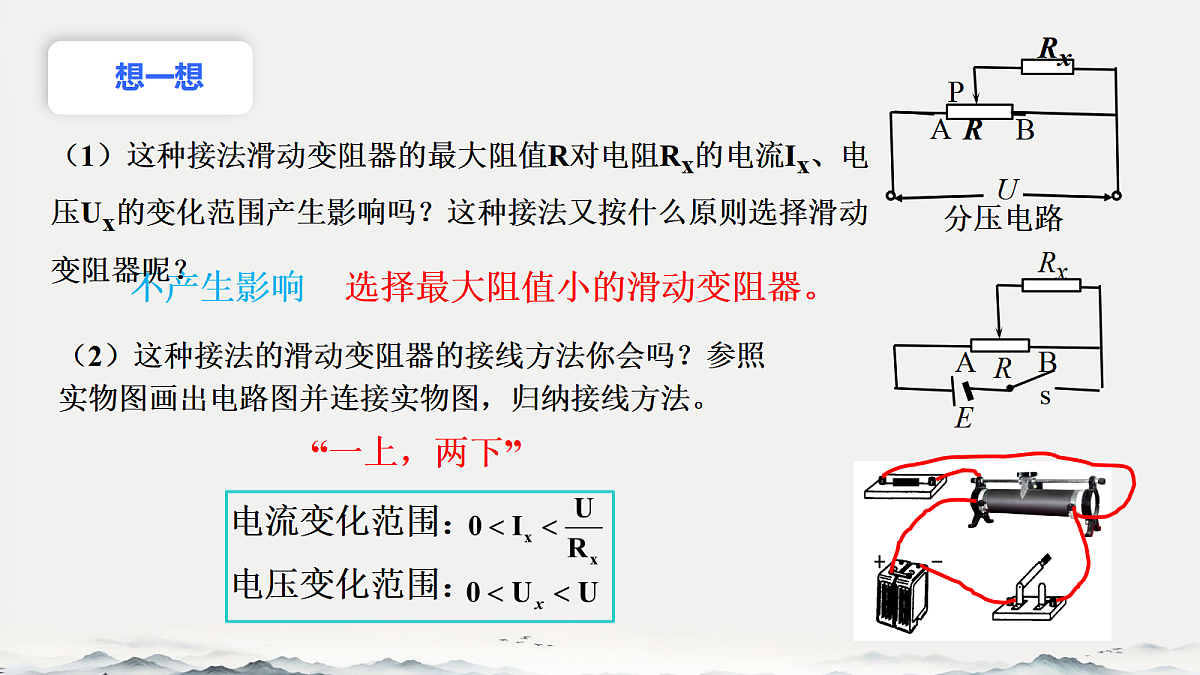

（1）这种接法滑动变阻器的最大阻值R对电阻Rx的电流Ix、电压Ux的变化范围产生影响吗？这种接法又按什么原则选择滑动变阻器呢？

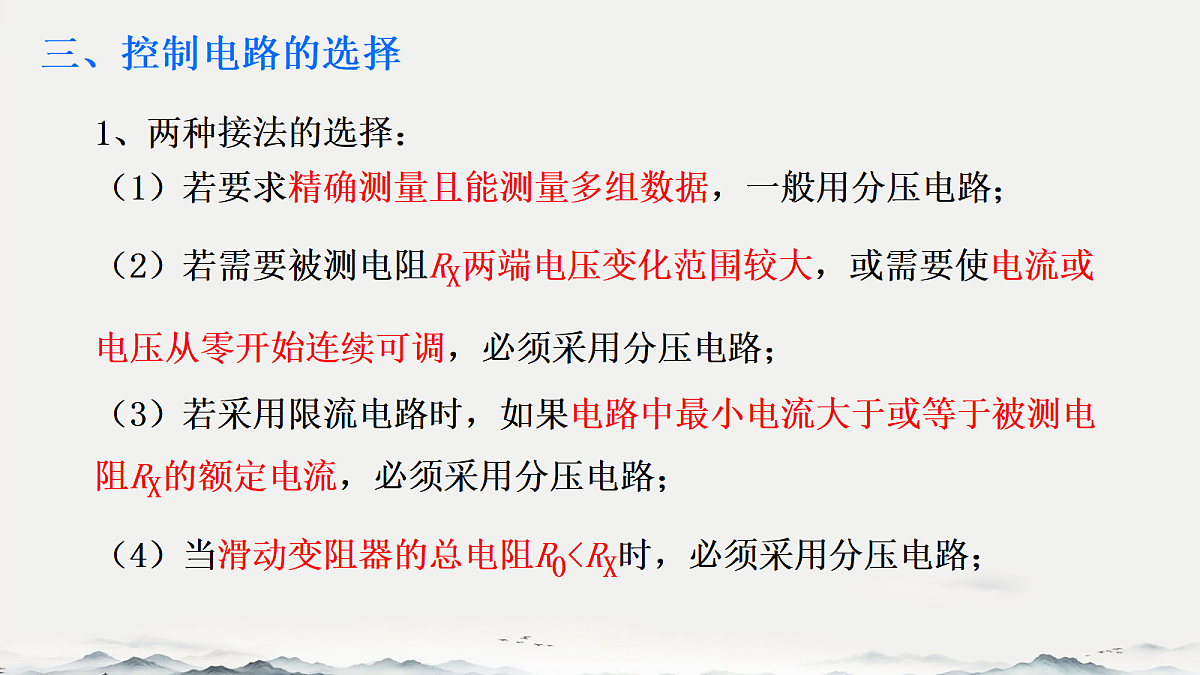

1、两种接法的选择：（1）若要求精确测量且能测量多组数据，一般用分压电路；（2）若需要被测电阻RX两端电压变化范围较大，或需要使电流或电压从零开始连续可调，必须采用分压电路；（3）若采用限流电路时，如果电路中最小电流大于或等于被测电阻RX的额定电流，必须采用分压电路；（4）当滑动变阻器的总电阻R0
