11.4.1串联电路和并联电路、电表的改装
2024～2025高中物理必修三

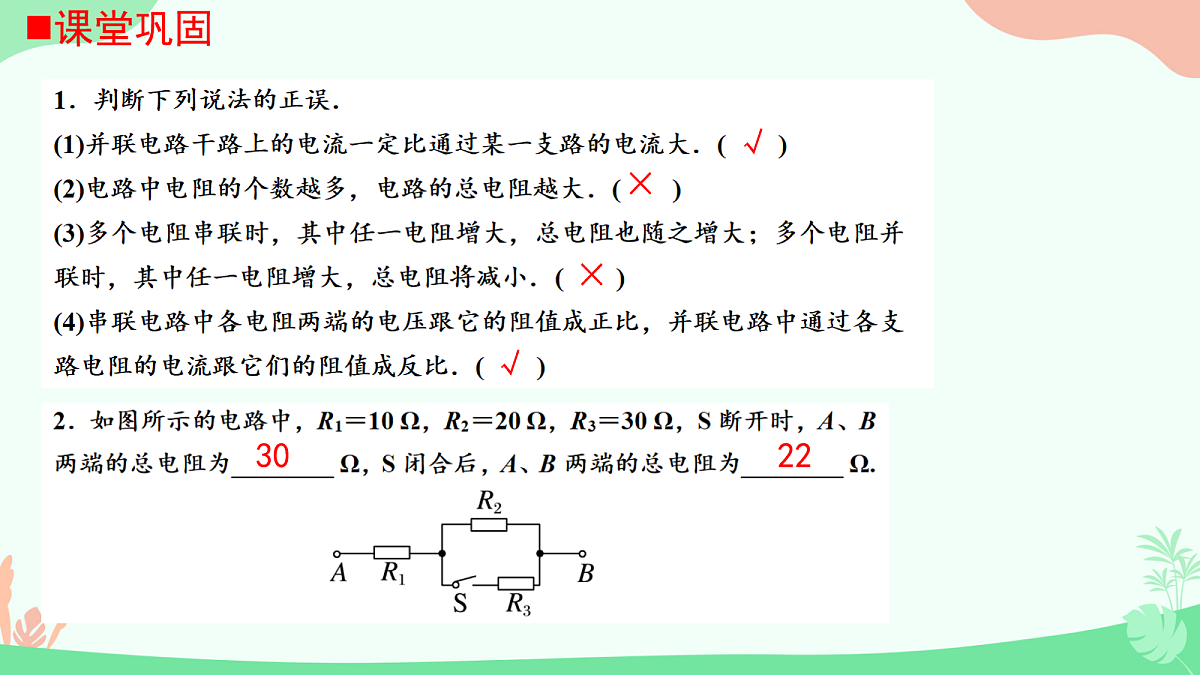

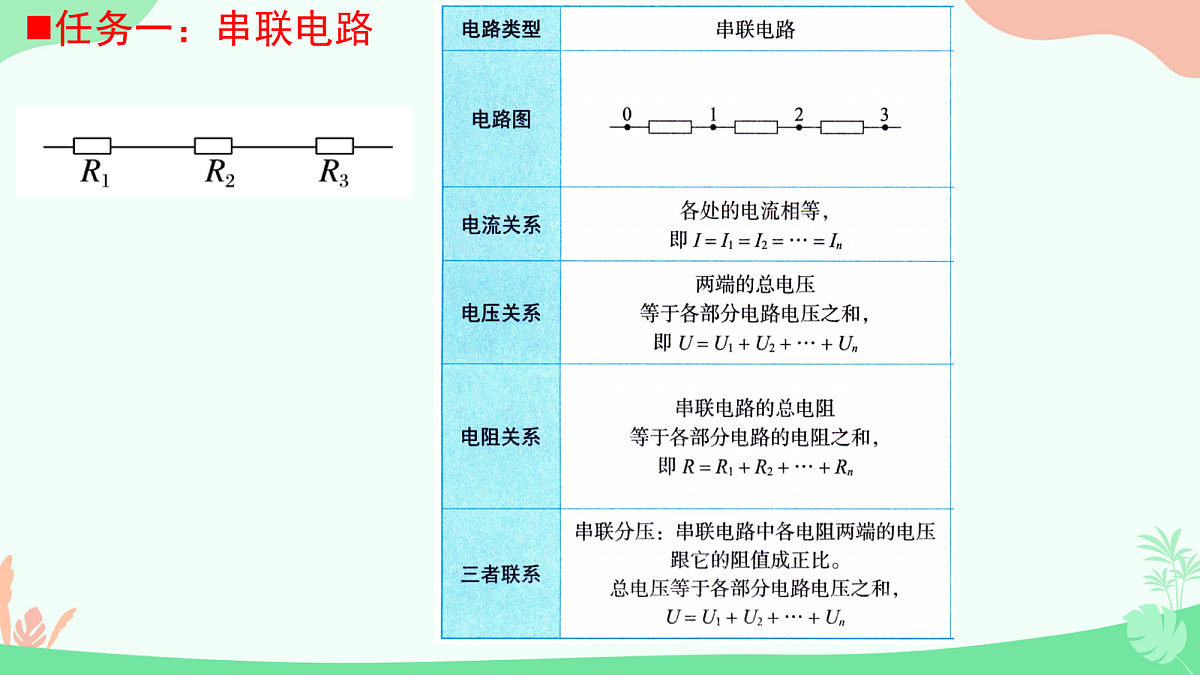

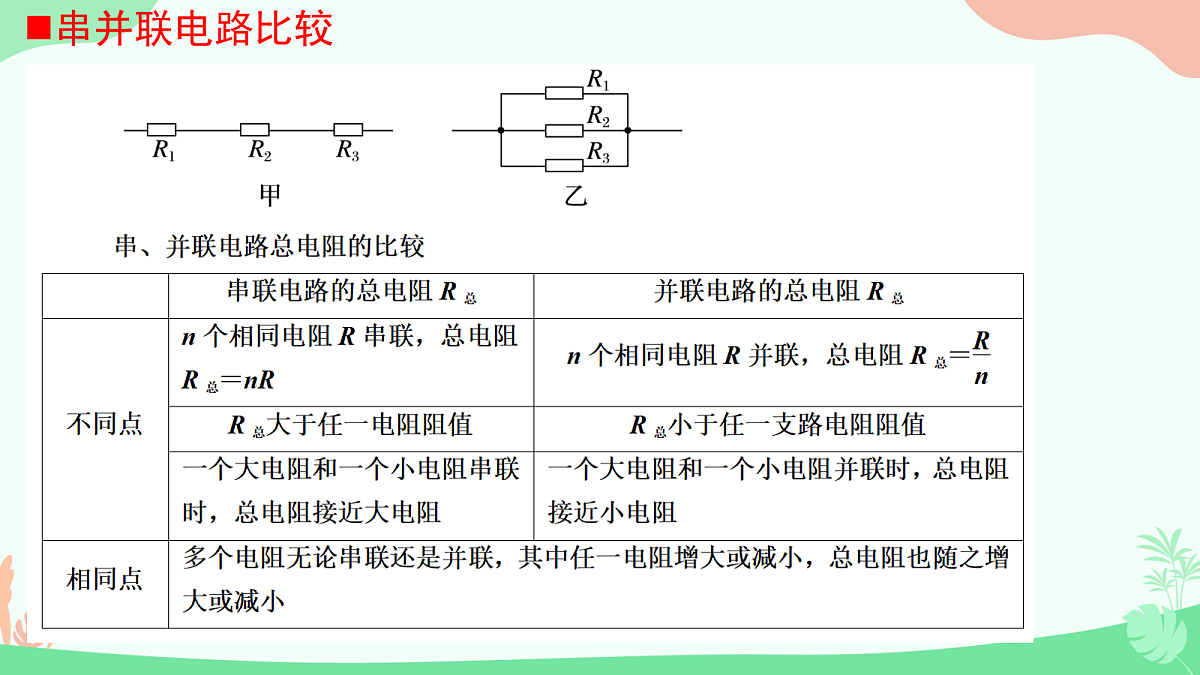

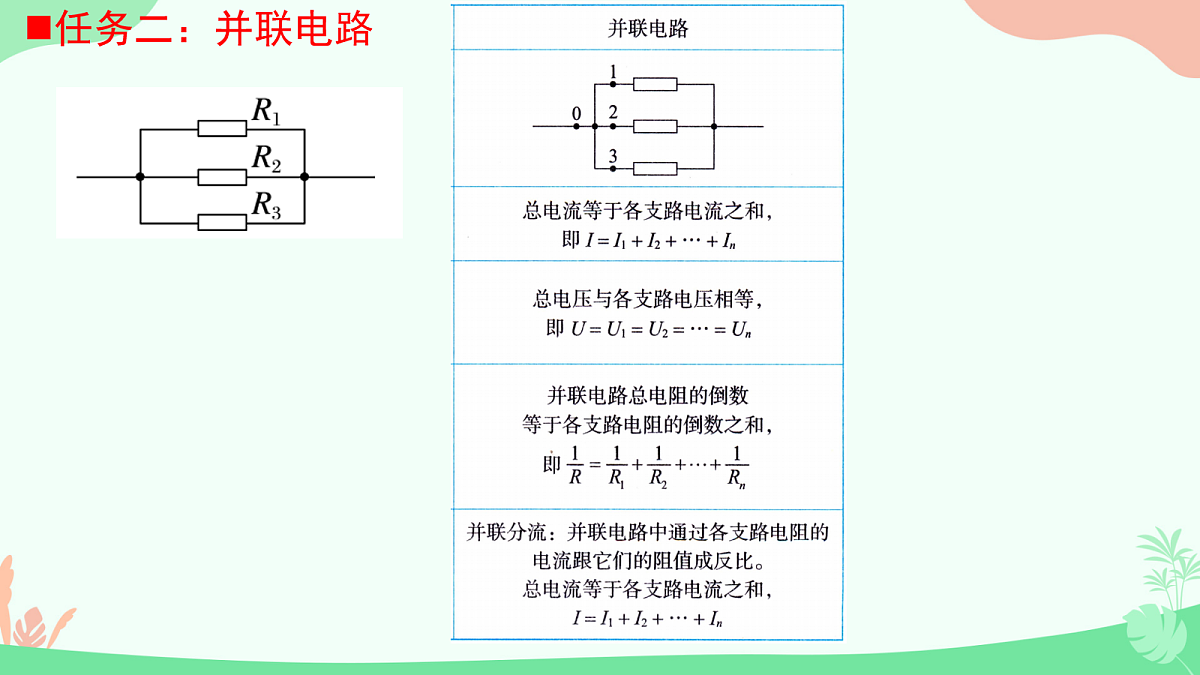

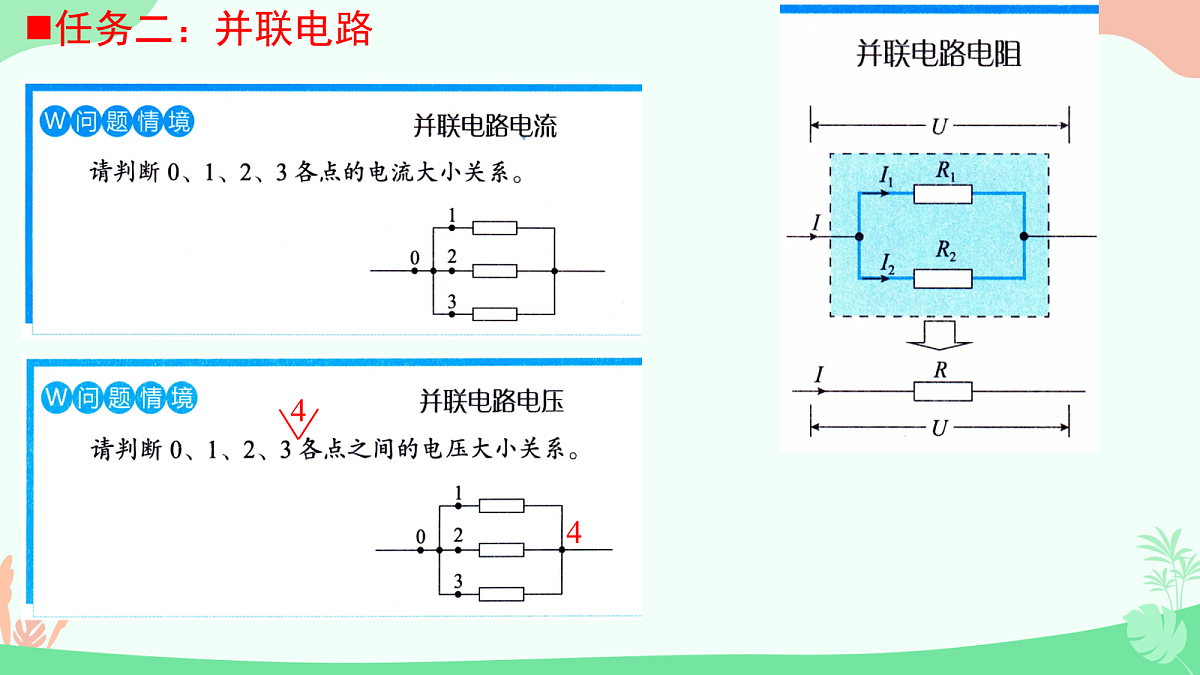

任务三：电表的改装 表头
小量程电流表G 【表头】【灵敏电流计】
图中的仪器是能显示微弱的电流的仪器——灵敏电流计（表头）。可以测量微小电流。
表头有什么特点？它同我们常用的安培表、伏特表有没有关系呢？
核心部件：永久磁铁和可转动的线圈
工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角θ与通过电流表的电流I成正比
小量程电流表G【表头】【灵敏电流计】
常用的电压表和电流表都是由小量程的电流表(表头)改装而成的。
从电路角度看，表头就是一个电阻，同样遵从欧姆定律。表头与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。表头实际上也是一个小量程的电压表(测量电压U)。
任务三：电表的改装 表头改装成大量程电压表
对于表头，其满偏电压比较小，如何将该表头改装成大量程的电压表？
改装后的表盘需要做怎样的改变？
任务三：电表的改装 表头改装成大量程电流表
对于表头，其满偏电流比较小，如何将该表头改装成大量程的电流表？
任务三：电表的改装
任务三：电表的改装 双量程电流表原理
任务三：电表的改装 电表偏转角度与读数的区别
任务四：电路的等效与简化
电势降分析法、节点分析法
如图，R1=2Ω，R2=1Ω，R3=2Ω，流经R1和R2的电流分别为2A和1A，方向均向右，求电流表的读数。
如图电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是多少？
课后作业：1、完成本节《小红本》、教材本节《练习与应用》2、教材知识梳理，有必要的利用《能培和课时》加以提升3、预习下一节
11.4.2滑动变阻器的两种接法伏安法测电阻的两种接法
长沙市第六中学 高一物理组
任务一：滑动变阻器的限流式和分压式接法
(2)滑动变阻器必须接成分压式的几种情况 ①要求电压表能从零开始读数； ②当待测电阻Rx≫R(滑动变阻器的最大阻值)时； ③若采用限流式接法，电路中的最小电流仍超过电路中电表、电阻的允许电流.
(3)滑动变阻器的最大阻值和用电器的阻值差不多且要求电压不从零开始变化，通常情况下，由于限流式结构简单、耗能少，优先使用限流式.
任务二：伏安法测电阻的两种接法
考虑电表内阻时，以下两种接法的测量结果相同么？
电流表内外接的选择方法
任务三：实验器材的选取与实物图连接
(2)实物图连接的注意事项 ①画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来；其次将要并联的元件再并联到电路中去. ②连线时要将导线接在接线柱上，两条导线不能交叉. ③要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出.
【例1】 为了测量某待测电阻 Rx的阻值(约为 30 Ω)，有以下一些器材可供选择．　　电流表 A1(量程 0～50 mA，内阻约为 10 Ω)； 　　电流表 A2(量程 0～3 A，内阻约为 0.12 Ω)； 　　电压表 V1(量程 0～3 V，内阻很大)； 　　电压表 V2(量程 0～15 V，内阻很大)； 　　电源 E(电动势约为 3 V，内阻不计)； 　　定值电阻 R(20 Ω，允许最大电流 1.0 A)；　　滑动变阻器 R1(0～10 Ω，允许最大电流 2.0 A)；　　滑动变阻器 R2(0～1 kΩ，允许最大电流 0.5 A)；　　单刀单掷开关 S 一个，导线若干．
　　(1)电流表应选 ，电压表应选 ，滑动变阻器应选 ．(填字母代号)　　(2)请在线框内画出测量电阻 Rx的实验电路图．(要求所测量范围尽可能大)　　(3)某次测量中，电压表示数为 U时，电流表示数为 I，则计算待测电阻阻值的表达式为 Rx＝
【例2】某物理实验小组利用实验室提供的器材测定电压表V1的内阻，可选用的器材如下： A. 待测电压表V1：量程3 V，内阻约3 kΩ B. 电压表V2：量程15 V，内阻约20 kΩ C. 电流表A：量程3 A，内阻约0.1 Ω D. 定值电阻R0：9.0 kΩ E. 滑动变阻器R1：0～200 Ω F. 滑动变阻器R2：0～2 kΩ G. 电源E：电动势约为12 V，内阻忽略不计 H.开关、导线若干
(1)为了准确测量电压表V1的内阻，两位同学根据上述实验器材分别设计了如图甲和乙两个测量电路，你认为 (选填“甲”或“乙”)更合理，并在实物图丙中用笔画线代替导线将电路图补充完整.
(2)该实验中滑动变阻器应该选用 (选填“R1”或“R2”).(3)用已知量R0和V1、V2的示数U1、U2来表示电压表V1的内阻：RV1＝
11.4.3专题强化：电阻的测量
1、“半偏法”测电流表的内阻
2、“半偏法”测电压表的内阻
调节R1上的分压，尽可能使电流表接近满偏
实验步骤：闭合S1、S2、调节R1，使电压表满偏；再其他不变，断开S2，调节R0，使电压表半偏。
