11.4 《串联电路和并联电路》（第1课时）课件+分层练习（含解析）-人教版高中物理必修三

这是一份11.4 《串联电路和并联电路》（第1课时）课件+分层练习（含解析）-人教版高中物理必修三，文件包含114《串联电路和并联电路》第1课时课件-人教版高中物理必修三pptx、114串联电路和并联电路第1课时分层作业原卷版docx、114串联电路和并联电路第1课时分层作业解析版docx等3份课件配套教学资源，其中PPT共38页， 欢迎下载使用。

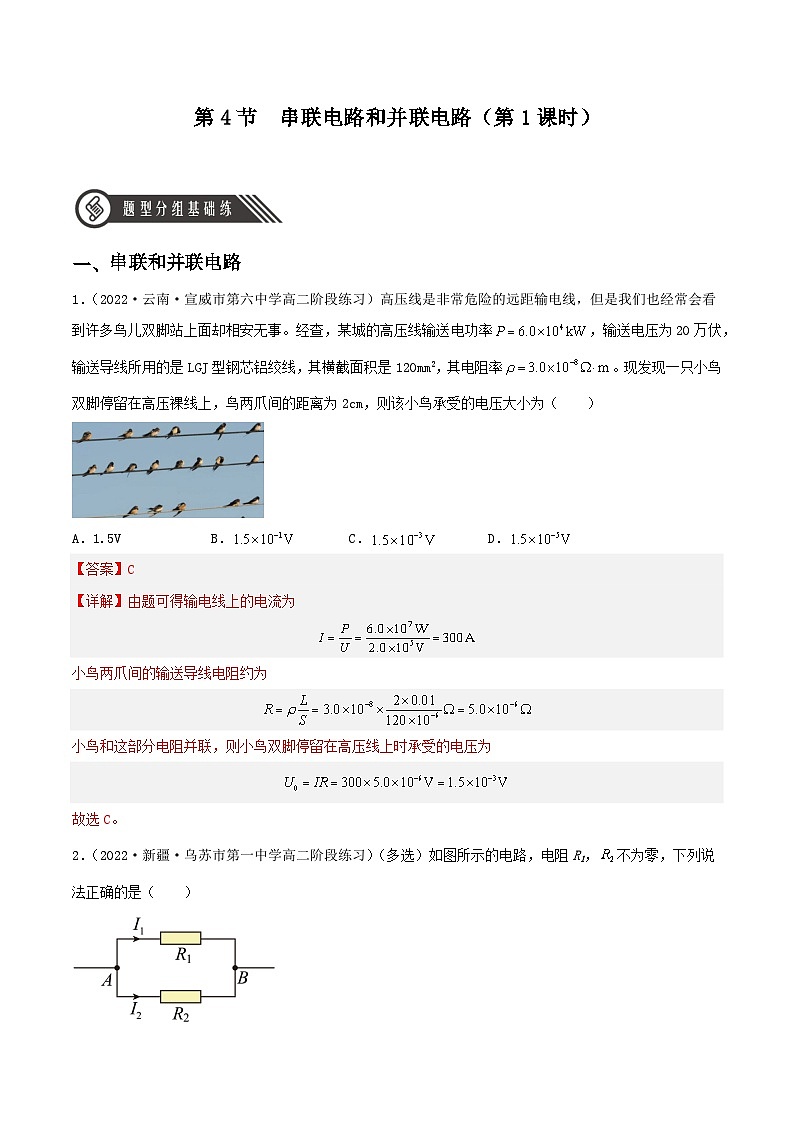

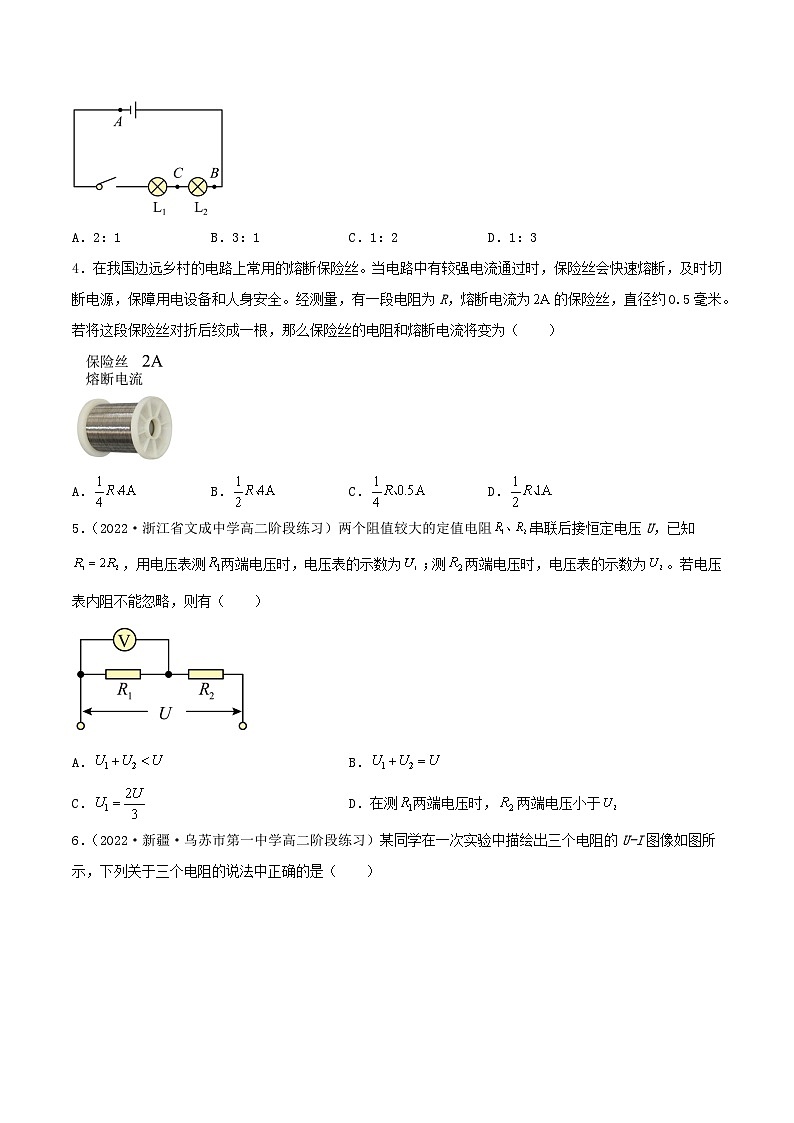

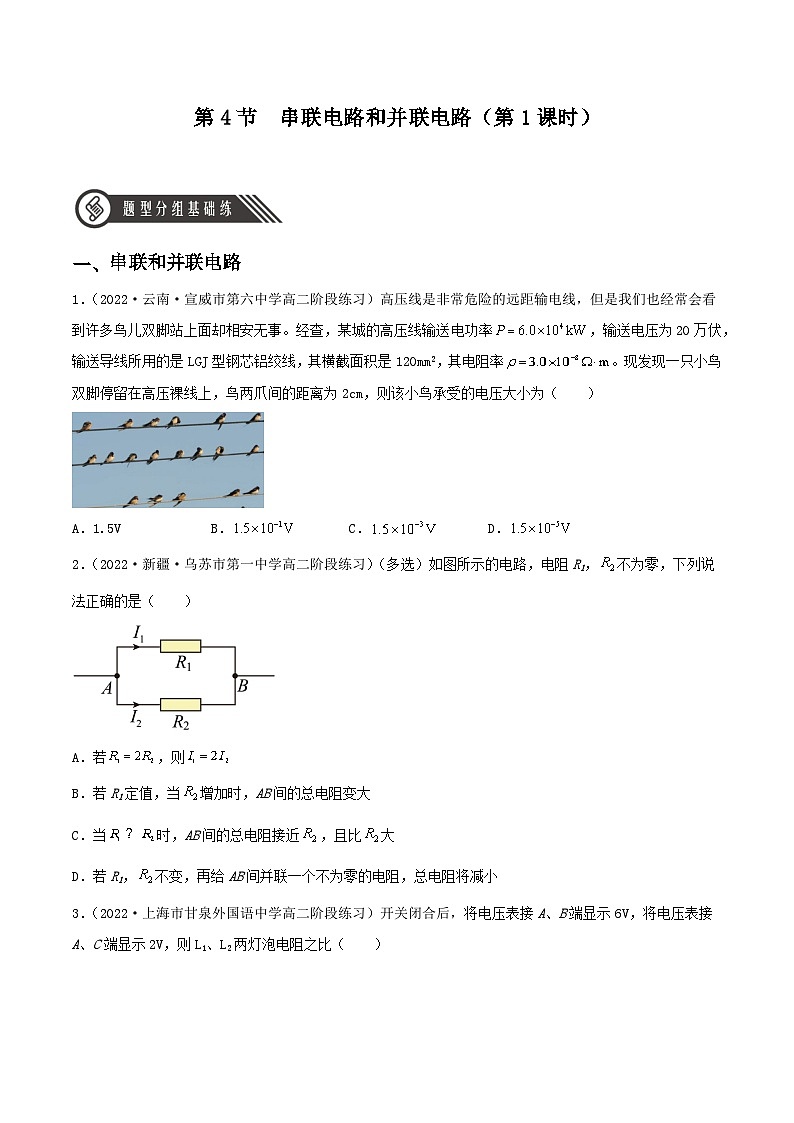

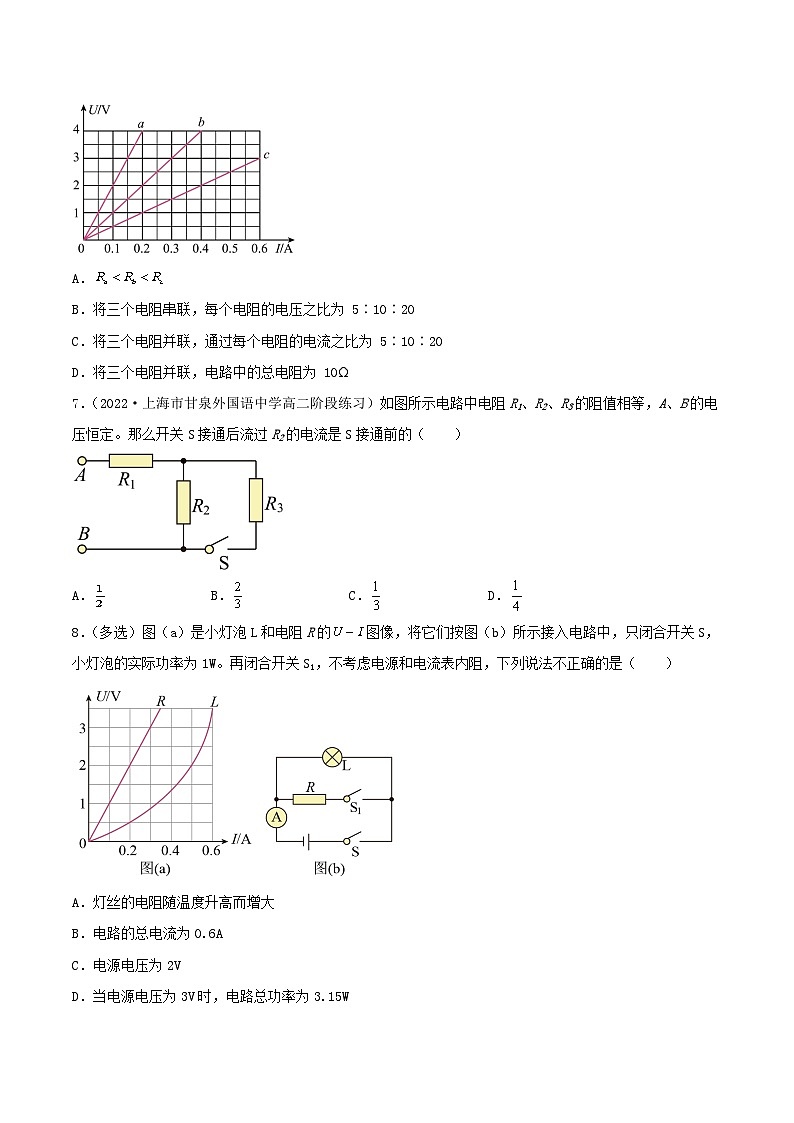

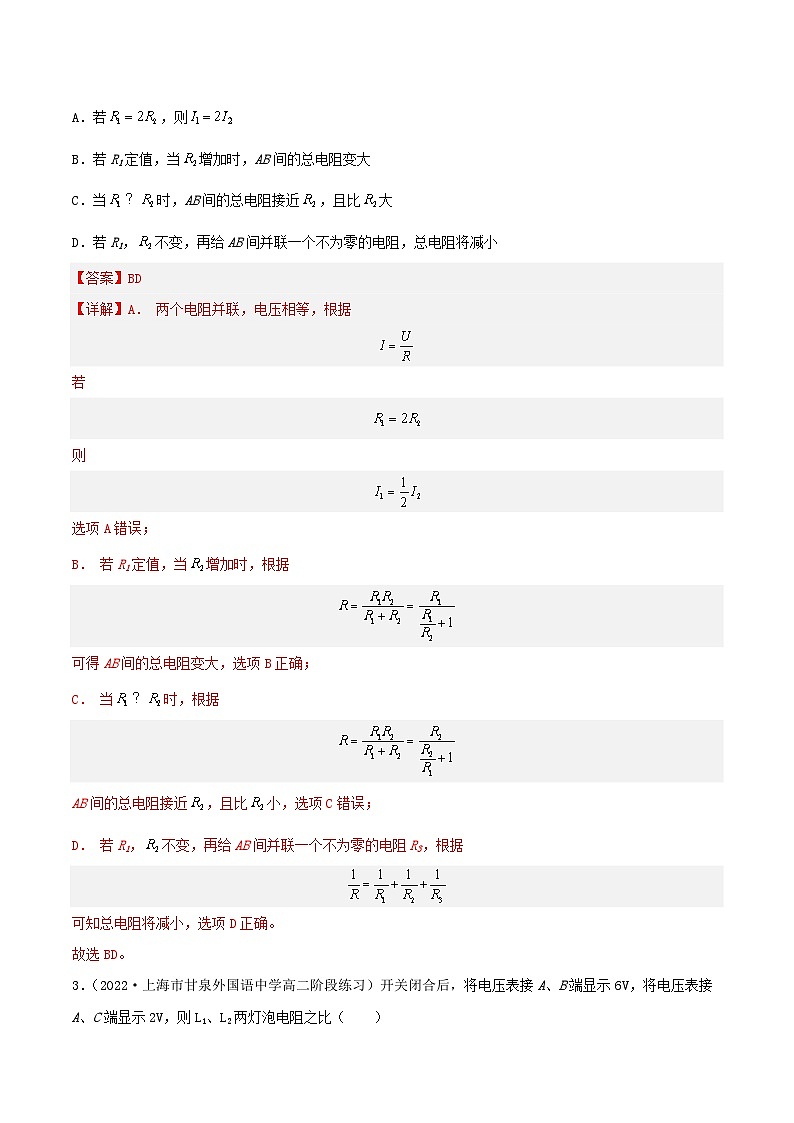

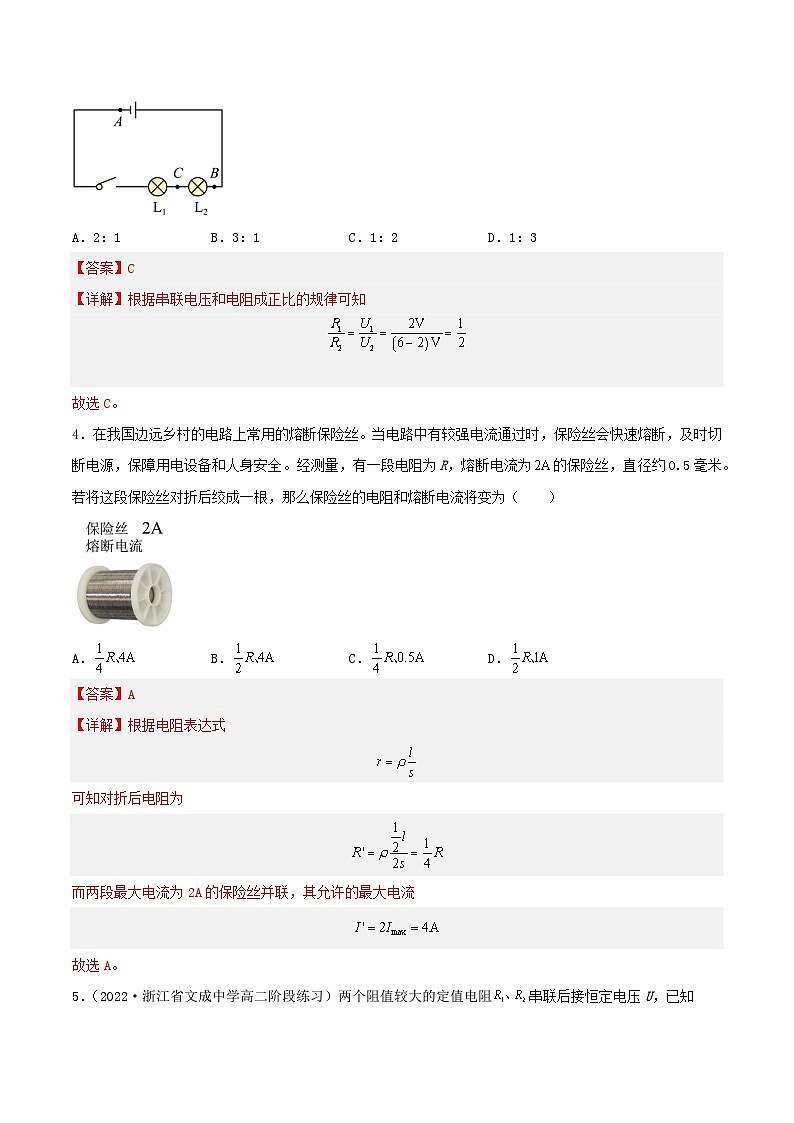

人教版高中物理必修三11.4 《串联电路和并联电路》（第1课时）CONTENTS新课导入新课导入新课讲解串、并联电路中的电流PART 01I0 = I1 = I2 = I3q0 = q1 = q2 = q3 恒定电流电路中各处电荷的分布是稳定的，电路中各处的电荷分布应保持不变，因此串联电路中，相同时间内通过0、1、2、3各点的电荷量一定相等。结论：串联电路中的电流处处相等1. 串联电路I0 = I1 + I2 + I3q0 = q1 + q2+ q3 电路中各处的电荷分布应保持不变，因此并联电路中，在相等时间内通过干路0点的电荷量一定等于进入各支路1、2、3各点的电荷量之和。结论：并联电路的总电流等于各支路电流之和2. 并联电路【规律】 并联电路，干路中的总电流等于各个支路中的电流之和，因此可以认为每个电阻都从总电流中分得一部分。可见，并联电路具有分流作用。结论：并联电路中，每个电阻分得的电流与其电阻成反比。3. 规律总结串、并联电路中的电压PART 02U01=φ0－φ1由电势差跟电势的关系，可得:U12=φ1－φ2U23=φ2－φ3结论：串联电路两端的总电压等于各部分电路两端电压之和。 1. 串联电路【规律】串联电路两端的总电压等于各个电阻两端的电压之和，可以认为每个电阻从总电压中分得一部分。因此，串联电路具有分压作用。结论：串联电路中，每个电阻分得的电压与其电阻成正比。U=U1=U2=U3φ0 =φ1 =φ2 = φ3φ4 =φ5 =φ6导线的电阻可以忽略，你可以找到并联电路的电压关系吗？结论：并联电路的总电压 与各支路的电压相等2. 并联电路串、并联电路中的电阻PART 03思考：多个电阻串联呢？R=R1+R2结论：串联电路的总电阻等于各部分电路电阻之和。R = R1 + R2 +···+ Rn1. 串联电路U=U1+U2 由R=R1+R2可知，R比其中任一个导体的电阻R1和R2都要大，你能解释这是什么原因吗？ 相当于增加了导体的长度结论：并联电路总电阻的倒数等于各支路电阻的倒数之和。2. 并联电路相当于增大了导体的横截面积.思考1:R1和R2并联后R=?3. 问题与思考思考4:n个相同电阻R并联的总电阻等于多少？思考3:如果两个阻值相差很大的电阻并联(R1>>R2)，其结果有何特点？两个阻值相差很大的电阻并联时总电阻与小电阻阻值接近。如果是串联，情况又如何？阻值与大电阻阻值接近思考5:如果在保持原有并联电路中支路的数目不变，增大某一个支路中的电阻，则总电阻会增大还是会减小？并联电路中，如果保持支路数目不变，增大某一个支路的电阻，则总电阻会增大。思考6:如果在原有并联电路中增加一条支路（该支路电阻不为0），则总电阻会增大还是会减小？并联电路中，如果保持原有支路不变，增加支路数目，则总电阻会减小。I1=I2=…=InI=I1+I2+=…+In之和相等 重要结论：串、并联电路中一个电阻增大，总电阻增大4. 串并联电路对比串、并联电路中的功率PART 04结论：串联电路的功率分配与阻值成正比P=P1+P2串联电路功率分配关系P=IU1. 串联电路的功率分配并联电路功率分配关系P=U2/R结论：并联电路的功率分配与阻值成反比P=P1+P22. 并联电路的功率分配课堂总结串、并联电路功率P=P1+P2课堂小结巩固提升【练习1】如图所示，R1与R2串联在一起，R1=5Ω，R2=10Ω，R1允许通过的最大电流为2A，R2两端允许加的最大电压为10V，将它们串联在一起时，加在电路两端的最大电压是（　　）A．15V B．5V C．22.5V D．30V【参考答案】A课堂练习【练习2】三个电阻R1=2Ω，R2=3Ω，R3=5Ω,将它们并联后加一恒定电压U，电路如图所示。流过每个电阻的电流分别是I1、I2、I3，每个电阻两端电压分别是U1、U2、U3，则下列说正确的是（　　）A．B．C．若再并联一个100Ω的电阻，则并联的总阻值增大D．若减小R1的阻值，则电路中并联的总阻值减小【参考答案】D【练习3】如图所示，滑动变阻器的总阻值为R0，定值电阻的阻值为R， 要使定值电阻的两端电压是电源提供的恒定电压U的一半，滑动触头P应滑到的位置是（　　）A．距a端 处 B．距a端 处C．距a端 处 D．无论调到什么位置均不能满足要求【参考答案】B【练习4】（2021·重庆市高二月考）如图部分电路R1=2Ω和R2=3Ω，R3：R4=2:3当电路中流过一定大小的电流时，测得ac间电压为10V，则（　）A．流过R3和R4上电流分别为1.2A和0.8A B．R1和R2上电压分别为2V和3VC．R1和R2上电压分别为6V和4V D．流过R3和R4上电流分别为0.8A和1.2A【参考答案】A【练习5】（2022·山东·青岛二中高二阶段练习）如图所示，电源的电动势E=4V，电阻R1=4Ω，R2=2Ω，R3=R4=6Ω,已知电流表A的示数为0.3A。电表均为理想电表，则流过R4的电流是（　　）A．0.15A B．0.25A C．0.45A D．0.60A【参考答案】C【练习6】（2021·吉林·东北师大附中高二月考）（多选）在如图甲所示的电路中，L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后，电路中的总电流为0.25A，则此时（　　）A．L1两端的电压为L2两端电压的2倍B．三个灯泡的电阻率随电压升高而逐渐变大C．三个灯泡的电阻率随电压升高而逐渐变小D．L1的电阻为12Ω【参考答案】BD【解析】A．L2和L3并联后与L1串联，L2和L3的电压相同，则电流也相同，L1的电流为L2电流的2倍，由于灯泡是非线性元件，所以L1的电压不是L2电压的2倍，故A错误；BC．根据小灯泡的伏安特性曲线可知，三个灯泡的电阻率随电压升高而逐渐变大，故B正确，C错误；D．L1在干路中，其电流为0.25A，由小灯泡伏安特性曲线可知，L1此时两端电压为3V，则电阻为 ，故D正确。故选BD。人教版高中物理必修三课程结束
