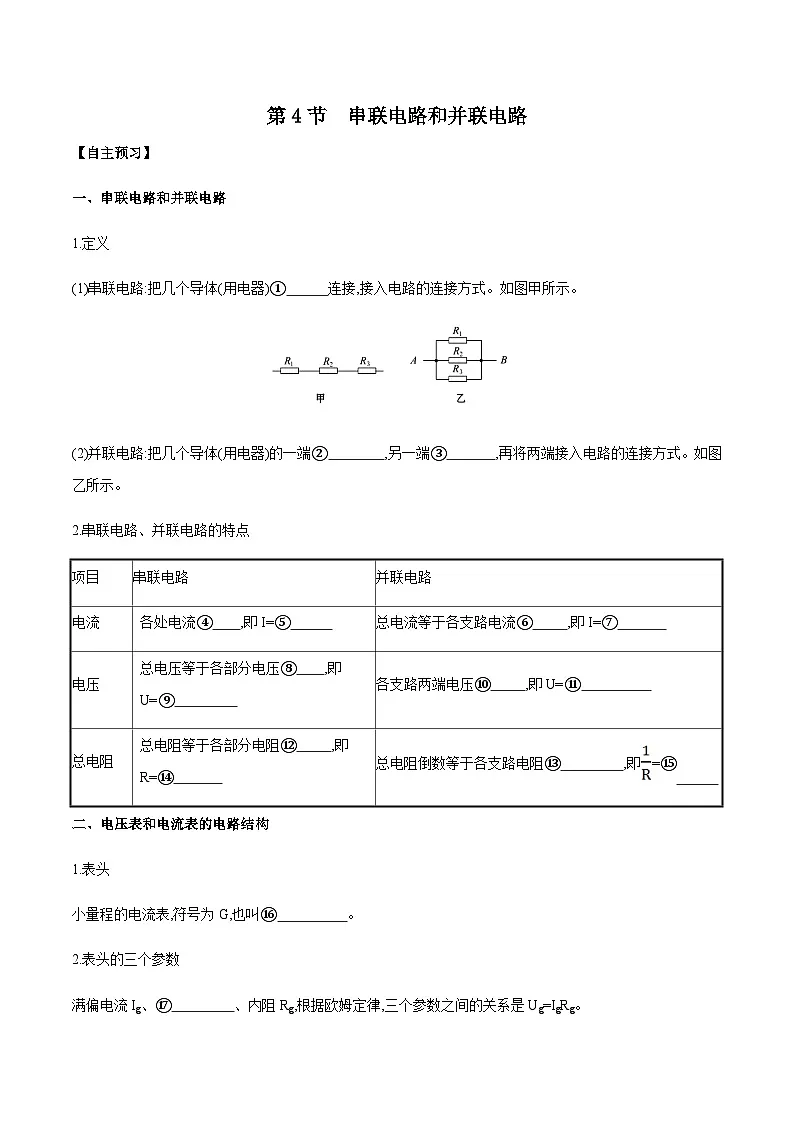

一、串联电路和并联电路
1.定义
(1)串联电路:把几个导体(用电器)① 连接,接入电路的连接方式。如图甲所示。
(2)并联电路:把几个导体(用电器)的一端② ,另一端③ ,再将两端接入电路的连接方式。如图乙所示。
2.串联电路、并联电路的特点
二、电压表和电流表的电路结构
1.表头
小量程的电流表,符号为G,也叫⑯ 。
2.表头的三个参数
满偏电流Ig、⑰ 、内阻Rg,根据欧姆定律,三个参数之间的关系是Ug=IgRg。

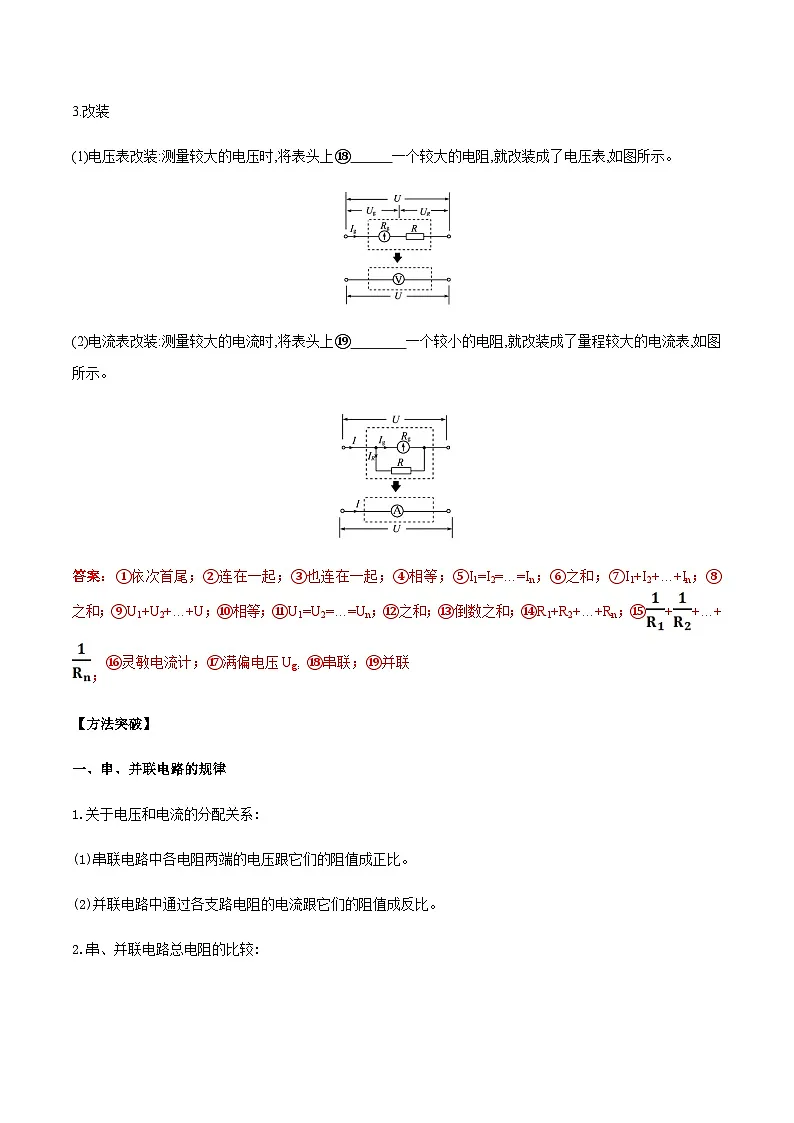

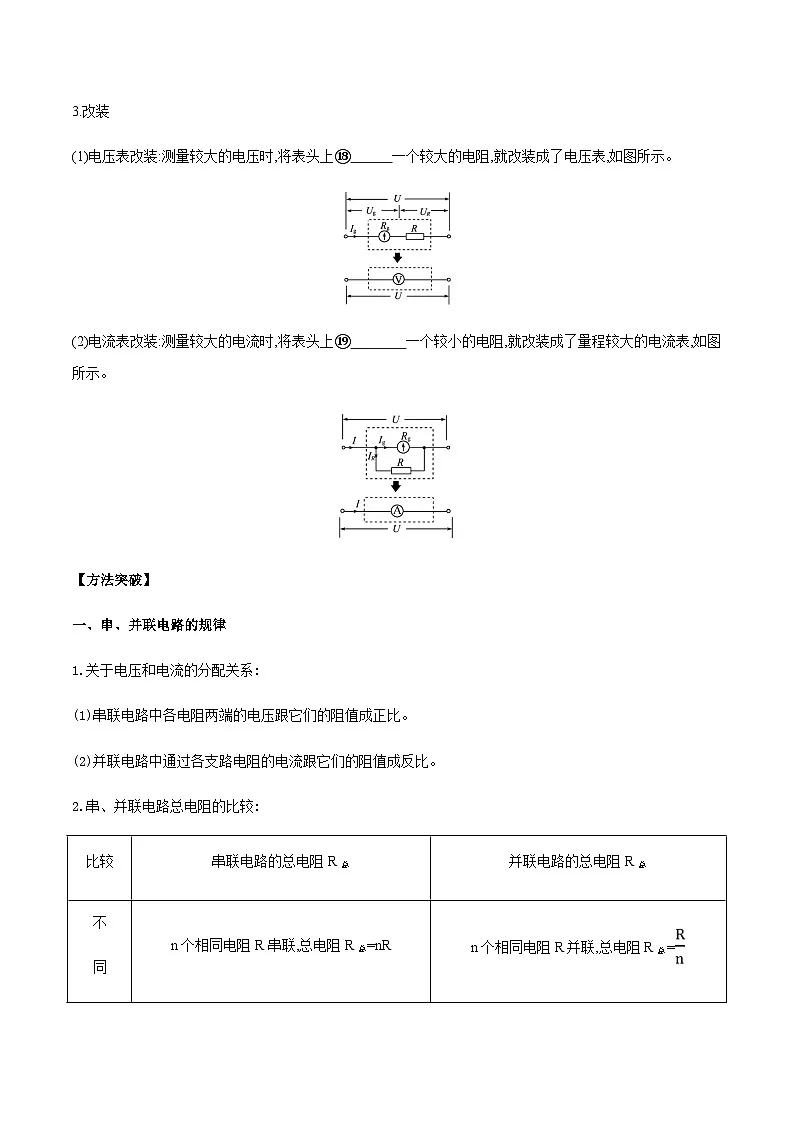

3.改装
(1)电压表改装:测量较大的电压时,将表头上⑱ 一个较大的电阻,就改装成了电压表,如图所示。
(2)电流表改装:测量较大的电流时,将表头上⑲ 一个较小的电阻,就改装成了量程较大的电流表,如图所示。
【方法突破】
一、串、并联电路的规律
1.关于电压和电流的分配关系:
(1)串联电路中各电阻两端的电压跟它们的阻值成正比。
(2)并联电路中通过各支路电阻的电流跟它们的阻值成反比。

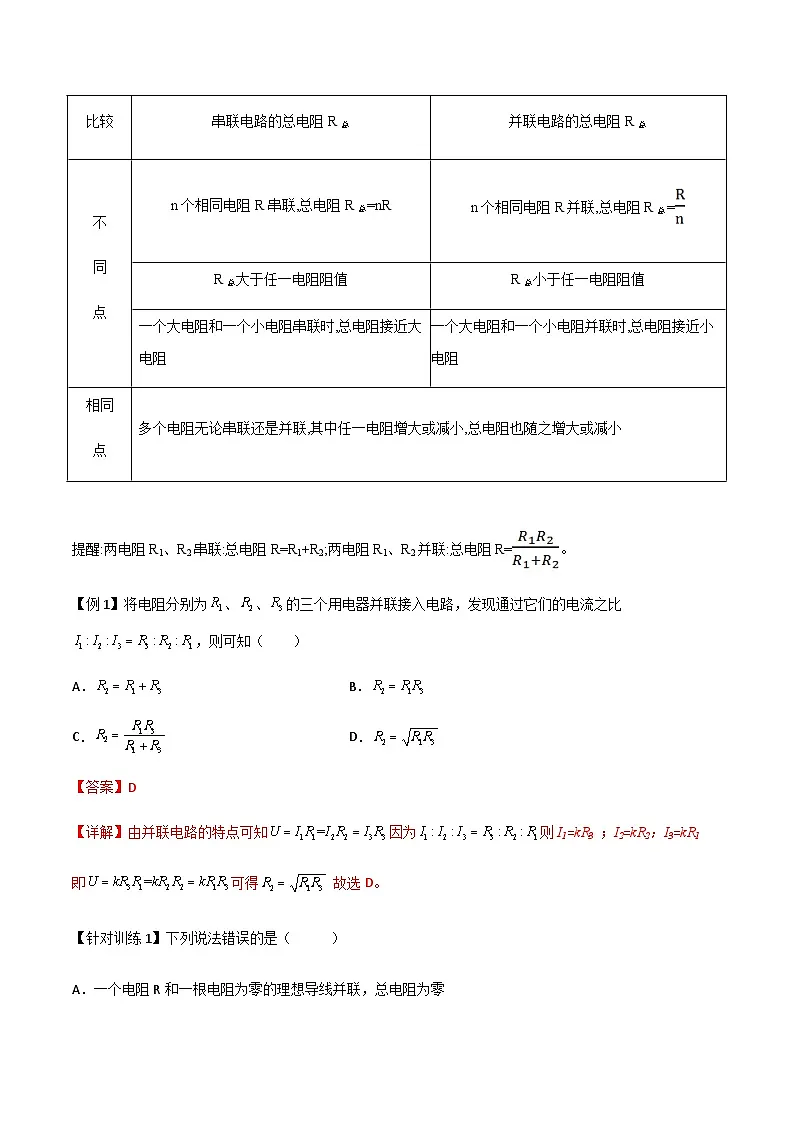

2.串、并联电路总电阻的比较:

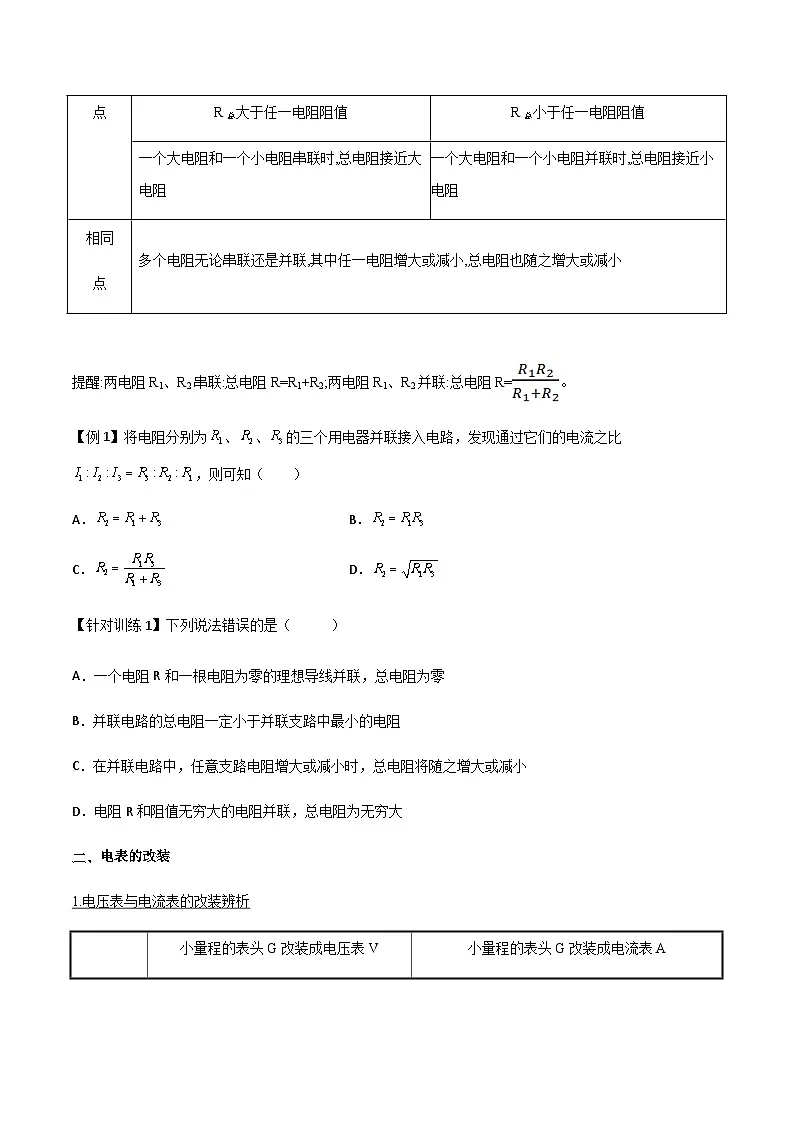

提醒:两电阻R1、R2串联:总电阻R=R1+R2;两电阻R1、R2并联:总电阻R=。
【例1】将电阻分别为、、的三个用电器并联接入电路，发现通过它们的电流之比，则可知（ ）
A．B．
C．D．
【针对训练1】下列说法错误的是（ ）
A．一个电阻R和一根电阻为零的理想导线并联，总电阻为零
B．并联电路的总电阻一定小于并联支路中最小的电阻
C．在并联电路中，任意支路电阻增大或减小时，总电阻将随之增大或减小
D．电阻R和阻值无穷大的电阻并联，总电阻为无穷大
电表的改装
1.电压表与电流表的改装辨析
提醒:(1)无论表头G改装成电压表还是电流表,它的三个特征量Ug、Ig、Rg是不变的,即通过表头的最大电流Ig并不改变。
(2)改装后的电压表的表盘上显示的是表头和分压电阻两端的总电压,改装后的电流表表盘上显示的是通过表头和分流电阻的总电流。
2.电表的校准
按图所示的电路对改装后的电表进行校准,校准时注意搞清楚改装后电表刻度盘每一小格表示多大的数值。
【例2】将一个内阻为100Ω、满偏电流为3mA的电流表，改装成量程为0~0.6A的电流表，则需要
A．串联一个阻值约为0.5Ω的电阻B．串联一个阻值约为5Ω的电阻
C．并联一个阻值约为0.5Ω的电阻D．并联一个阻值约为5Ω的电阻
【针对训练2】一个电流表的满偏电流Ig=2mA，内阻为800Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（ ）
A．串联一个5kΩ的电阻
B．并联一个5kΩ的电阻
C．串联一个4.2kΩ的电阻
D．并联一个4.2kΩ的电阻
【对点检测】
1．如图所示的电路，R0为定值电阻，R为滑动变阻器，滑动触头P滑动时，电路的总电阻发生变化，以下情况正确的是（ ）
A．P向左滑动，总电阻变小
B．P向右滑动，总电阻变小
C．P滑动到最左端时，总电阻为R0
D．P滑动到最右端时，总电阻为R
2．如图所示，有三个电阻，已知Rl：R2：R3=1：3：6，则电路工作时，电压Ul：U2为（ ）
A．1:6B．1:9C．1:3D．1:2
3．现有半球形导体材料，接成如图所示甲、乙两种形式，则两种接法的电阻之比R甲∶R乙为( )
A．1∶1B．1∶2
C．2∶1D．1∶4
4．如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将( )
A．等于4 V
B．等于3 V
C．等于5 V
D．无法判断
5．如图所示，滑动变阻器的最大阻值是R1，定值电阻的阻值是R2，A、B两端的电压恒定为U，R2两端的电压用U2表示，则（ ）
A．开关S断开时，滑片P从a移动到b，U2从0变化到U
B．开关S闭合时，滑片P从a移动到b，U2从0变化到U
C．若R1比R2小很多，开关S断开时，滑片P从a移动到b，U2的改变量远小于U
D．若R1比R2小很多，开关S闭合时，滑片P从a移动到b，U2的改变量远小于U
6．甲、乙两电路图分别是滑动变阻器的两种连接方式。是滑动变阻器，是滑动变阻器的滑片，a、b是滑动变阻器的两端，是待测电阻，下列说法正确的是
A．在闭合开关测量前，甲、乙两图中滑片P都应置于b端
B．甲、乙两图中待测电阻上的电压都可以调到零
C．阻值远远大于滑动变阻器阻值时，选择甲图电路连接
D．在描绘小灯泡的伏安特性曲线的实验中，选择乙图电路连接
7．一个电流表，刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则（ ）
A．给它串联一个电阻，阻值为nRg
B．给它串联一个电阻，阻值为（n－1）Rg
C．给它并联一个电阻，阻值为
D．给它并联一个电阻，阻值为
8．如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是（ ）
A．图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大
B．图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大
C．图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小
D．图乙为电压表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大
9．如图所示，双量程电压表由表头G和两个电阻串联而成。已知该表头的内阻，满偏电流，下列说法正确的是（ ）
A．表头G的满偏电压为500 V
B．使用、两个端点时，其量程比使用、两个端点时大
C．使用、两个端点时，若量程为0～，则为
D．使用、两个端点时，若量程为0～，则+为
10．如图所示，电流表A1（0~3A）和A2（0~0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（ ）
A．A1、A2的读数之比为1∶1
B．A1、A2的读数之比为5∶1
C．A1、A2的指针偏转角度之比为1∶1
D．A1、A2的指针偏转角度之比为1∶5
项目
串联电路
并联电路
电流
各处电流④ ,即I=⑤
总电流等于各支路电流⑥ ,即I=⑦
电压
总电压等于各部分电压⑧ ,即U=⑨
各支路两端电压⑩ ,即U=⑪
总电阻
总电阻等于各部分电阻⑫ ,即R=⑭
总电阻倒数等于各支路电阻⑬ ,即=⑮
比较
串联电路的总电阻R总
并联电路的总电阻R总
不
同
点
n个相同电阻R串联,总电阻R总=nR
n个相同电阻R并联,总电阻R总=
R总大于任一电阻阻值
R总小于任一电阻阻值
一个大电阻和一个小电阻串联时,总电阻接近大电阻
一个大电阻和一个小电阻并联时,总电阻接近小电阻
相同
点
多个电阻无论串联还是并联,其中任一电阻增大或减小,总电阻也随之增大或减小
小量程的表头G改装成电压表V
小量程的表头G改装成电流表A
内部
电路
R的作用
分压
分流
扩大
量程
计算
U=Ig(R+Rg)
R=-Rg=(n-1)Rg
其中n==
IgRg=(I-Ig)R
R==
其中n=
电表的
总内阻
RV=Rg+R
RA=
