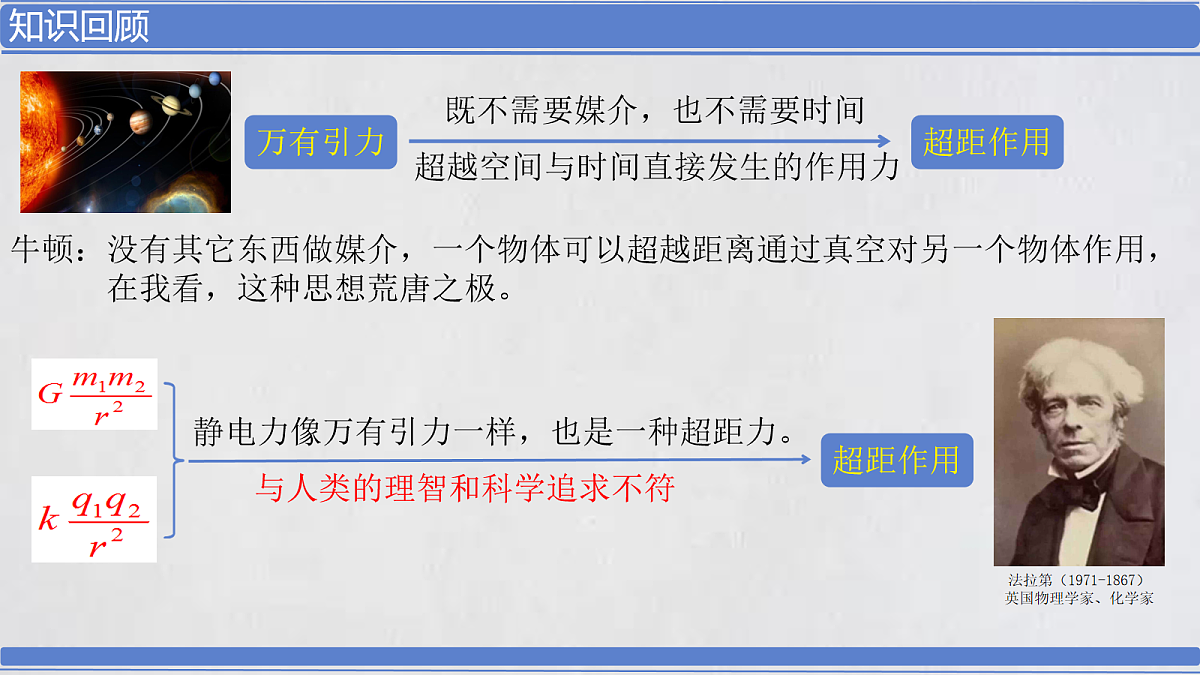

既不需要媒介，也不需要时间
超越空间与时间直接发生的作用力
牛顿：没有其它东西做媒介，一个物体可以超越距离通过真空对另一个物体作用， 在我看，这种思想荒唐之极。
与人类的理智和科学追求不符

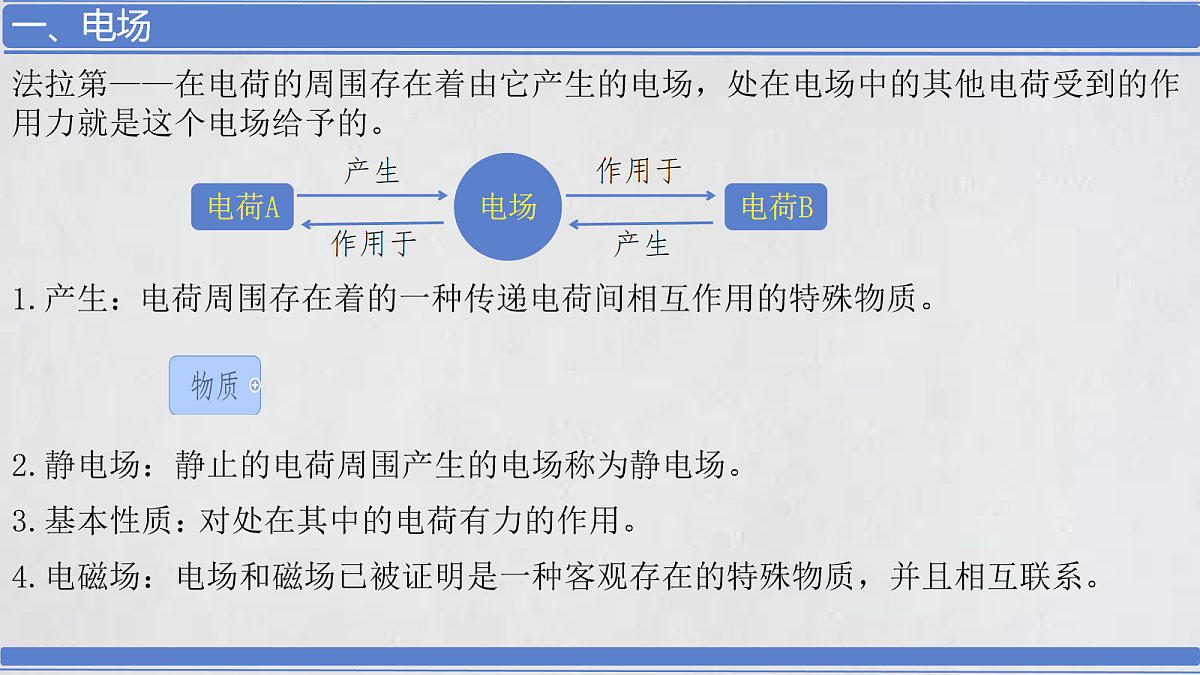

法拉第——在电荷的周围存在着由它产生的电场，处在电场中的其他电荷受到的作 用力就是这个电场给予的。
电荷周围存在着的一种传递电荷间相互作用的特殊物质。
静止的电荷周围产生的电场称为静电场。
对处在其中的电荷有力的作用。
电场和磁场已被证明是一种客观存在的特殊物质，并且相互联系。

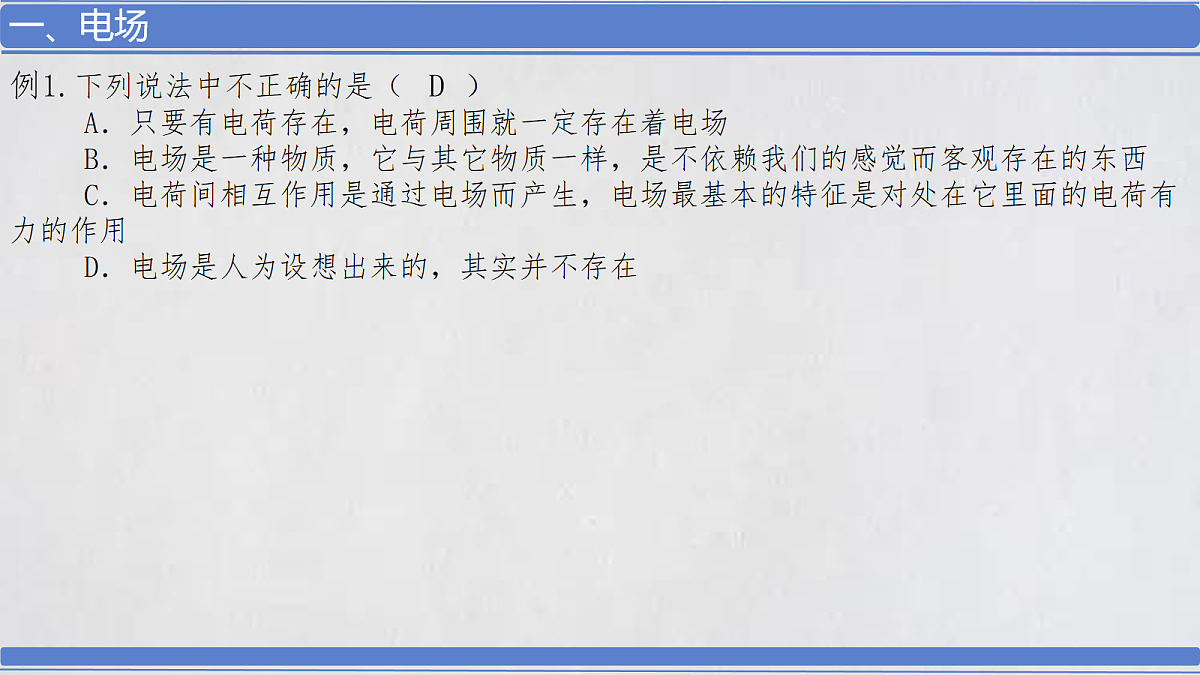

例1.下列说法中不正确的是（　　） A．只要有电荷存在，电荷周围就一定存在着电场 B．电场是一种物质，它与其它物质一样，是不依赖我们的感觉而客观存在的东西 C．电荷间相互作用是通过电场而产生，电场最基本的特征是对处在它里面的电荷有 力的作用 D．电场是人为设想出来的，其实并不存在

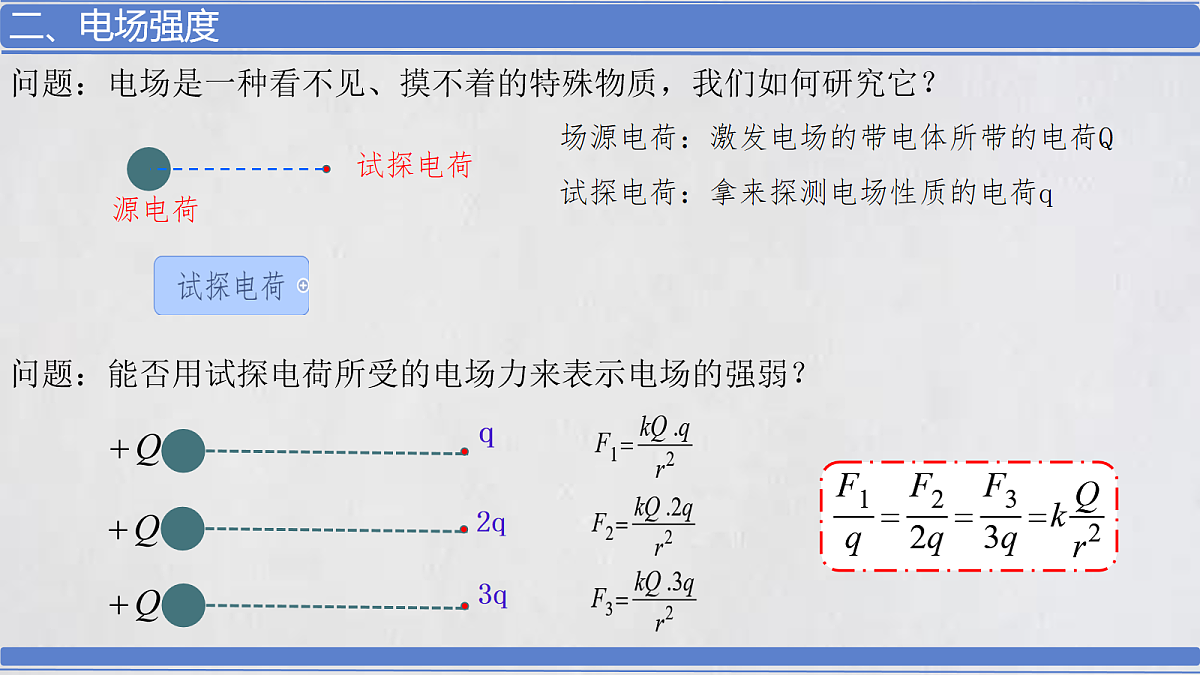

问题：电场是一种看不见、摸不着的特殊物质，我们如何研究它？
场源电荷：激发电场的带电体所带的电荷Q
试探电荷：拿来探测电场性质的电荷q
问题：能否用试探电荷所受的电场力来表示电场的强弱？

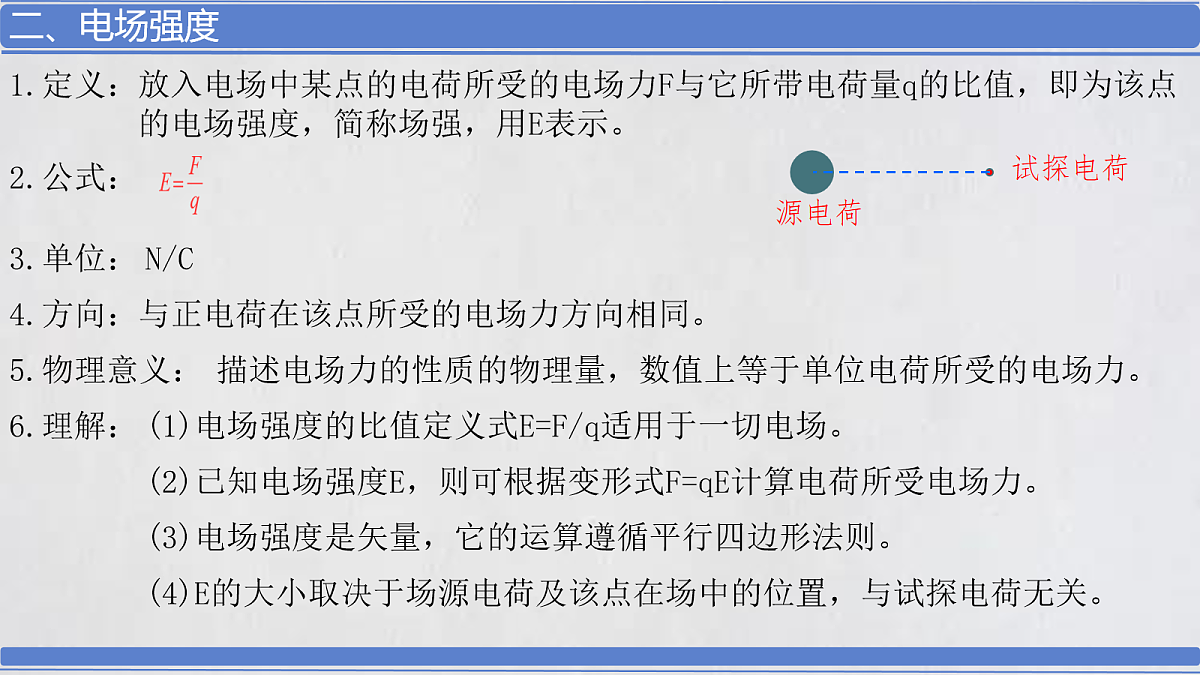

放入电场中某点的电荷所受的电场力F与它所带电荷量q的比值，即为该点的电场强度，简称场强，用E表示。
与正电荷在该点所受的电场力方向相同。
描述电场力的性质的物理量，数值上等于单位电荷所受的电场力。
(1)电场强度的比值定义式E=F/q适用于一切电场。
(2)已知电场强度E，则可根据变形式F=qE计算电荷所受电场力。
(3)电场强度是矢量，它的运算遵循平行四边形法则。
(4)E的大小取决于场源电荷及该点在场中的位置，与试探电荷无关。

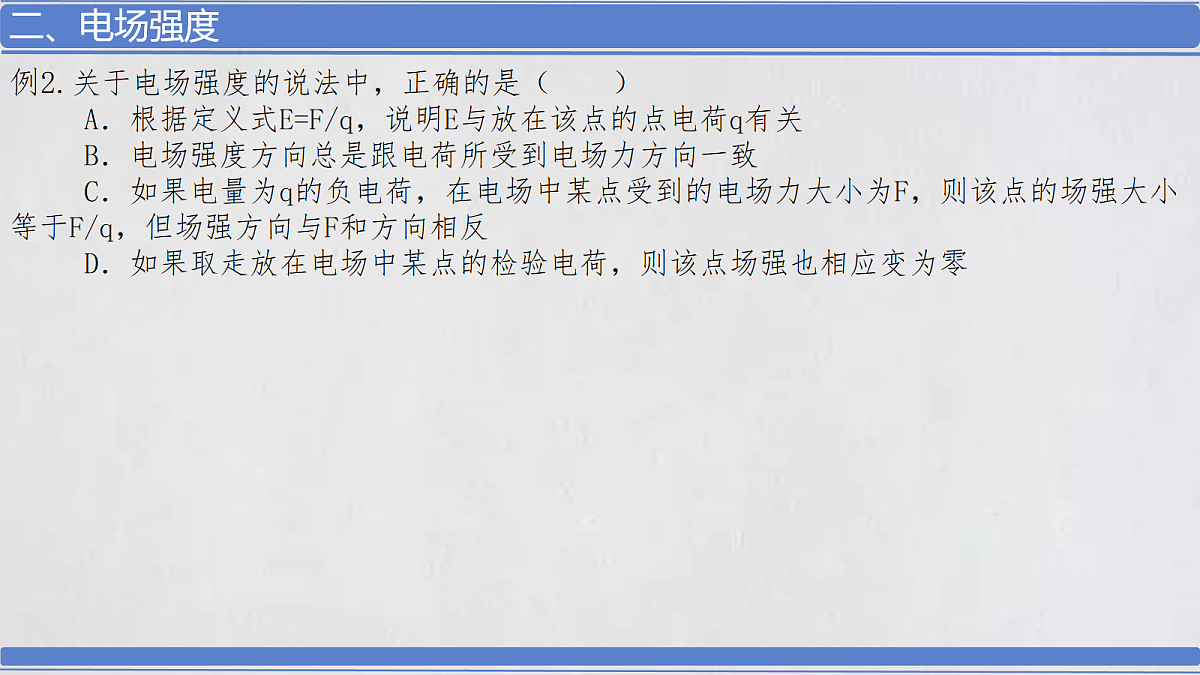

例2.关于电场强度的说法中，正确的是（　　） A．根据定义式E=F/q，说明E与放在该点的点电荷q有关 B．电场强度方向总是跟电荷所受到电场力方向一致 C．如果电量为q的负电荷，在电场中某点受到的电场力大小为F，则该点的场强大小 等于F/q，但场强方向与F和方向相反 D．如果取走放在电场中某点的检验电荷，则该点场强也相应变为零

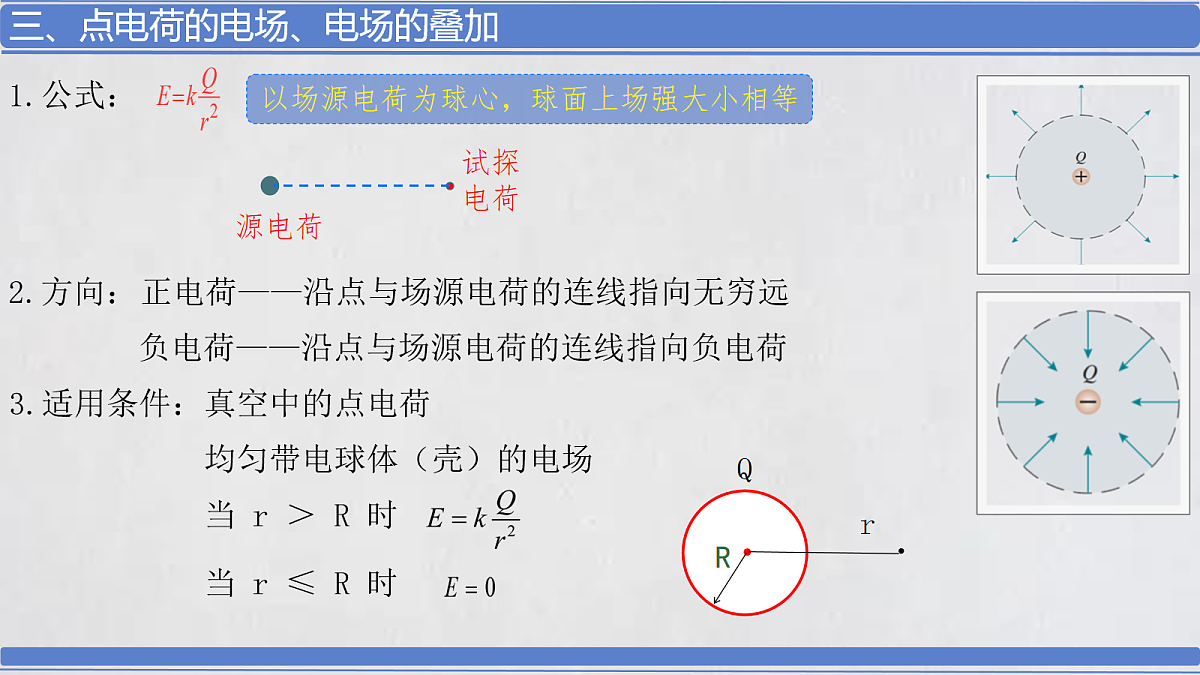

正电荷——沿点与场源电荷的连线指向无穷远
负电荷——沿点与场源电荷的连线指向负电荷
以场源电荷为球心，球面上场强大小相等
均匀带电球体（壳）的电场
思考：中垂线上，电场强度的大小是如何变化的。
如果场源是多个点电荷,则电场中某点的电场场强度等于各个电荷单独在该点产生的电场强度的矢量和,这叫作电场强度的的叠加原理。
例3.真空中有两个点电荷Q1=+4.0×10-8C和Q2=-1.0×10-8C，分别固定在x坐标轴的x=0和 x=6cm的位置上。 (1)x轴上哪个位置的电场强度为0？ (2)x坐标轴上哪些地方的电场强度方向是沿x轴的正方向的？
带电体不能看作点电荷的情况下，当计算它的电场时，可以把它分成若干小块，只要每个小块足够小，就可以看成点电荷，然后用点电荷电场强度叠加的方法计算整个带电体的电场。
例4.证明均匀带电球壳（体）内部场强处处为零。
利用空间对称性，求解电场强度。
例6.如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心 c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量 为q(q>0)的固定点电荷。已知b点处的场强为零，求d点处场强的大小。
将带电体补充成完整的球壳或球体，用结论求解电场强度。
例7.均匀带电薄球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。如图所 示，在半球面AB上均匀分布有正电荷，总电荷量为q，球面半径为R，CD为通过半球面 顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R。已知M点的场强大小为E， 求N点的场强大小。
为了更形象的了解和描述电场中各点电场强度的大小和方向，法拉第采用了一种简洁的的方法来描述电场 ——电场线
电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向，疏密程度反映电场强度的大小。
2.几种常见电场的电场线分布：
(5)点电荷与金属板间电场线分布
①以点电荷向平板作垂线为轴,电场线左右对称；②电场线的分布情况类似于等量异种点电荷的电场线分 布，而带电平板恰为两点电荷连线的中垂面；③平板表面处电场线垂直于平板表面。
思考：虚线框内的电场强度有何特点？
电场强度大小和方向都相同的电场
匀强电场的电场线是平行等距的直线
思考：右边各图中的电场线表示的是否为匀强电场？
带电粒子在匀强电场中受到的力为恒力
(1)电场线实际不存在，是假想曲线；
(6)电场线与带电粒子在电场中运动的轨迹没有必然联系。
(4)电场线始于正电荷或无穷远处，止于负电荷或无穷远处；
(5)电场线不闭合也不相交；
(3)电场线在某点的切线方向表示该点的场强方向；
(2)电场线的疏密表示电场的强弱；
例8.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的 速度—时间图象如图所示．则A、B两点所在区域的电场线分布情况可能是 (　 )
例9.如图所示，平行的实线表示电场线，虚线表示一个离子穿越电场的运动轨迹，下列判 断正确的是(　　) A．场强方向一定是向右 B．该离子一定是负离子 C．该离子一定是由a向b运动 D．场强方向、离子的运动方向以及是正离子还是负离子都不能确定，但是离子在a点 的动能一定小于在b点的动能
