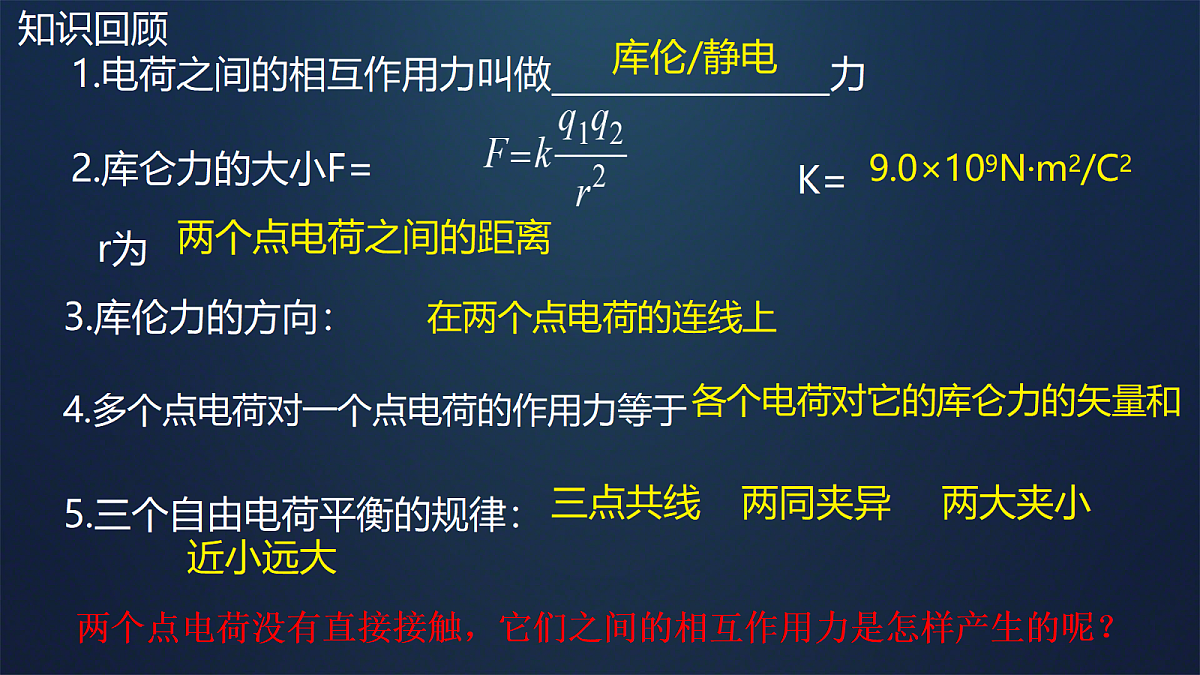

1.电荷之间的相互作用力叫做 力
2.库仑力的大小F=
3.库伦力的方向：
K=
r为
4.多个点电荷对一个点电荷的作用力等于
5.三个自由电荷平衡的规律：
9.0×109N·m2/C2
各个电荷对它的库仑力的矢量和
两个点电荷没有直接接触，它们之间的相互作用力是怎样产生的呢？

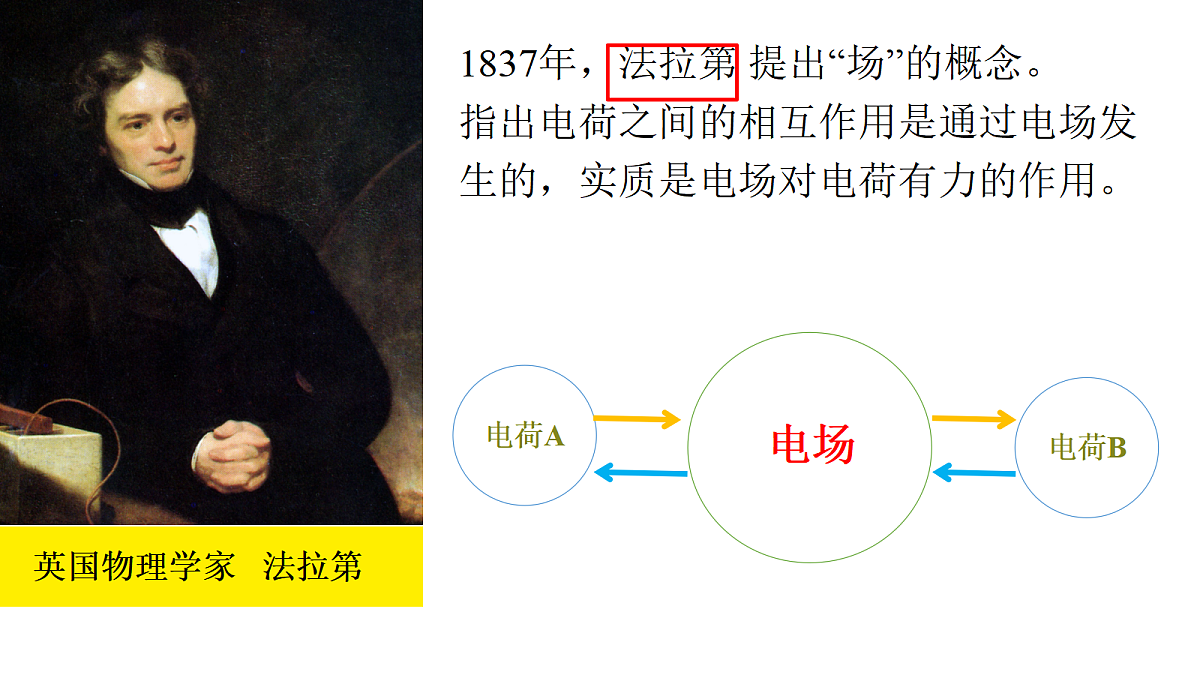

1837年，法拉第 提出“场”的概念。指出电荷之间的相互作用是通过电场发生的，实质是电场对电荷有力的作用。

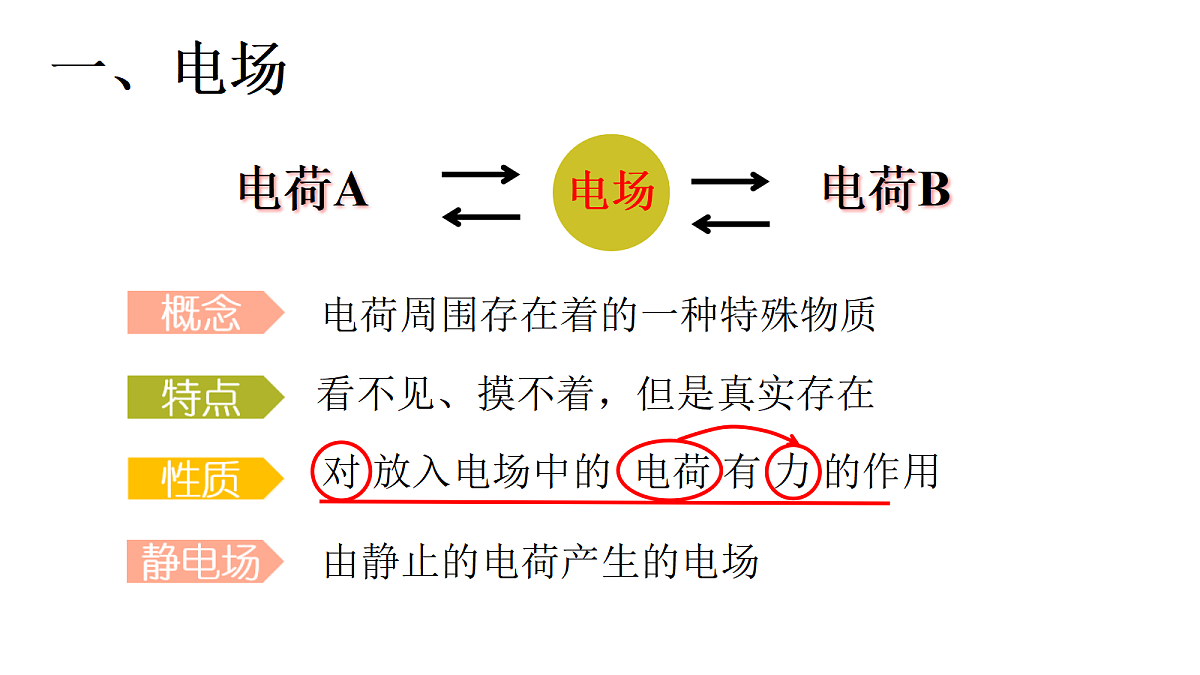

电荷周围存在着的一种特殊物质
看不见、摸不着，但是真实存在
对 放入电场中的 电荷 有 力 的作用
由静止的电荷产生的电场

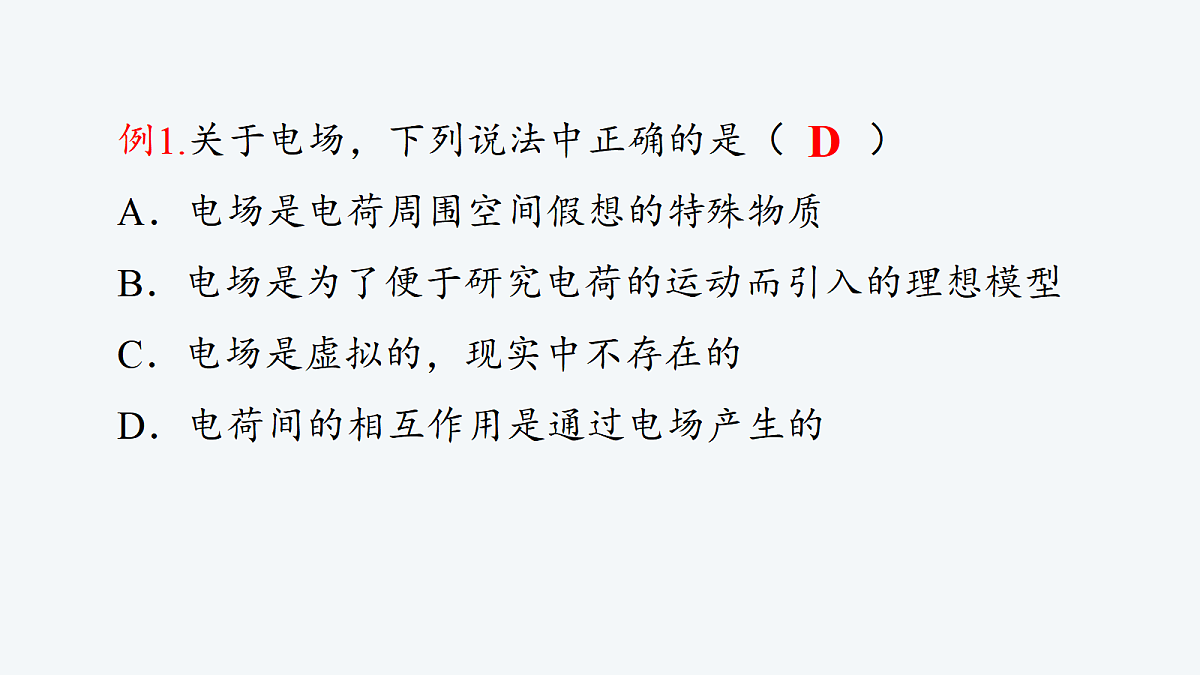

例1.关于电场，下列说法中正确的是（　　）A．电场是电荷周围空间假想的特殊物质B．电场是为了便于研究电荷的运动而引入的理想模型C．电场是虚拟的，现实中不存在的D．电荷间的相互作用是通过电场产生的
下列说法中不正确的是（　　）A．只要有电荷存在，电荷周围就一定存在着电场B．电场是一种物质，它与其它物质一样，是不依赖我们的感觉而客观存在的东西C．电荷间相互作用是通过电场而产生，电场最基本的特征是对处在它里面的电荷有力的作用D．电场是人为设想出来的，其实并不存在
思考：怎样表示电场的强弱？
观看视频后 回答问题
用来描述电场中某点电场 和 的物理量 叫做该点的电场强度。简称场强。
（适用于一切电场）
牛顿每库仑 简称N/C
检验电荷：（1）电量足够小；（2）点电荷。
与正电荷在该点所受静电力的方向相同。
与负电荷在该点所受静电力的方向相反。
电场强度的大小只由场源电荷决定。与试探电荷的受力和电荷量无关
对于这个公式，注意不能说
例1、电场中有一点P，下列说法中正确的有（ ）A.若放在P点的电荷的电量减半，则P点的场强减半B.若P点没有检验电荷，则P点场强为零C.P点的场强越大，则同一电荷在P点受到的电场力越大D.P点的场强方向为放在该点的电荷的受力方向
场强由电场本身决定，与检验电荷大小、正负、有无都无关系，场强的方向与正的检验电荷的受力方向一致。
例.在电场中的某一点，当放入正电荷时受到的电场力向右，当放入负电荷时受到的电场力向左，下列说法正确的是（　　）A．只有在该点放入电荷时，该点才有电场B．该点的电场方向一定向右C．电场强度的方向与电场力的方向相同D．电场强度方向与所放入的电荷电性无关
单击以编辑母版副标题样式
如图所示，在一带负电的导体A附近有一点B，如在B处放置一个q1＝－2.0×10－8 C的点电荷，测出其受到的静电力F1大小为4.0×10－6 N，方向如图所示．则B处场强多大？若将q1移走，B处的场强是多大？
因为是负电荷，所以场强方向与F1方向相反．
移走q1，B处的场强仍为200 N/C．
q2在B点所受静电力F2＝q2EB＝4.0×10－7×200 N＝8.0×10－5 N，方向与场强方向相同，也就是F2与F1反向．此时B处场强仍为200 N/C，方向与F1相反
[针对训练]1．如果换用一个q2＝4.0×10－7 C的电荷放在B点，其受力多大？此时B处场强多大？
例2 、 球在P点静止后，测出悬线与竖直方向夹角为37°。已知P点场强方向在水平方向上，小球重力为4.0×10-3N。所带电量为0.01C，取Sin37°= 0.6，求P点的电场强度的大小和方向？
已知：在真空中有一个电荷量为Q的证点电荷，求距这个场源电荷的距离为r处的A点的电场强度。
只适用于真空中点电荷产生的电场
r ：该点到场源电荷Q的距离
Q ：场源电荷所带的电荷量
当Q为负电荷时，E的方向沿Q和该点的连线并指向Q。
当Q为正电荷时，E的方向沿Q和该点的连线指向该点。
在以点电荷为球心的同一球面上，各处的电场强度相同吗？
如果以Q为中心作一个球面，则球面上各点的电场强度大小相等
例.如图所示，a、b两点位于以正点电荷+Q（Q＞0）为球心的球面上，c点在球面外，则（　　）A．a点场强的大小比b点大B．b点场强的大小比c点小C．a点场强跟b点相同 D．c点的场强最小
关于两个电场强度表达式的比较
q是检验电荷且E与q无关与F无关
Q是场源电荷E与Q成正比与r2成反比
若有多个场源电荷，电场中某点的场强为各个点电荷在该点产生的电场强度的矢量和。
即电场的作用是可以相互叠加的。且实际场强为合场强。
8、AB和CD为圆上两条相互垂直的直径，圆心为O.将电量分别为＋q和－q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图所示．要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷(　　)A．应放在A点，Q＝2qB．应放在B点，Q＝－2qC．应放在C点，Q＝－qD．应放在D点，Q＝q
先将＋q、－q在O点产生的场强合成
因为＋q、－q与O点构成等边三角形，可求出合场强E0方向水平向右，大小E0＝E1＝E2，如图所示
要使O点合场强为零，放入的电荷Q在O点产生的场强必与E0等大反向
在电场中画一些曲线，使曲线上每一点的切线方向与该点的场强方向一致。
1.电场线实际不存在，是假想曲线。
2.电场线与带电粒子在电场中运动的轨迹没有必然联系。
3.电场线始于正电荷或无穷远处，止于负电荷或无穷远处。
4.电场线不闭合也不相交
5.电场线的疏密表示电场的强弱，即电场强度的大小
6.电场线在某点的切线方向表示该点的场强方向
电场强度大小和方向都相同的电场
匀强电场是大小和方向都相同的电场
故匀强电场的电场线是平行等距的直线
带电粒子在其中受到恒定的电场力
4、关于电场线的几种说法中，正确的是（ ）A、沿电场线方向，场强必定越来越小；B、在复杂电场中的电场线是可能相交的；C、点电荷在电场中的运动轨迹一定跟电场线相重合；D、电场线越密的地方，同一检验电荷所受的电场力就越大
5、如图为一条电场线，下列说法正确的是（ ）A、EA一定大于EBB、因电场线是直线，所以是匀强电场，故EA=EBC、A点电场方向一定由A指向BD、A、B两点的场强方向不能确定
6、如图，是静电场的一部分电场线的分布，不计重力，下列说法正确的是（ ）A. 这个电场只能是负电荷的电场B. 点电荷 q 在A、B两处受到的电场力FB>FAC. 点电荷 q 在A、B两处的加速度大小，aA > aBD. 负电荷在 B 点处受到的电场力方向沿 B 点切线方向
7、一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图象如图所示．则A、B两点所在区域的电场线分布情况可能是下图中的(　　)
方向：沿连线指向负电荷
方向：垂直于中垂线指向负电荷
场强先小后大，中点O最小
场强O点最大，向外减小，方向相同
方向：沿中垂线指向两侧
O点场强为零，向外先增大后减小
场强先小后大，中点O处为零，两边对称
3．(多选)A、B两个点电荷在真空中所产生电场的电场线(方向未标出)如图所示．图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称．则下列说法正确的是(　　)A．这两点电荷一定是同种电荷B．这两点电荷一定是异种电荷C．D、C两点电场强度相等D．C点的电场强度比D点的电场强度大
6.右图中a、b是两个点电荷，它们的电量分别为Q1、Q2，MN是ab连线的中垂线，P是中垂线上的一点．下列哪种情况不能使P点场强方向指向MN的左侧？(　　)A．Q1、Q2都是正电荷，且Q1＜Q2B．Q1是正电荷，Q2是负电荷，且Q1＞|Q2|C．Q1是负电荷，Q2是正电荷，且|Q1|＜Q2D．Q1、Q2都是负电荷，且|Q1|＞|Q2|
[针对训练] 3.实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)．则(　　)A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大
例4.如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q＞0)的固定点电荷．已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)(　　)
【方法规律】　利用带电体电荷分布具有对称性，或带电体产生的电场具有对称性的特点求合场强．
1、关于 … ①和 … ②，下列说法中正确的（ ）（1）①式中，F是放入电场中的电荷所受的力，q是放入电场中电荷的电量（2）①式中，F是放入电场中的电荷所受的力，q是产生电场电荷的电量（3）②式中，Q是放入电场中的电荷的电量（4）②式中，Q是产生电场的电荷的电量A.（1）（3） B.（2）（3） C.（1）（4） D.（2）（4）
2、关于电场，下列叙述正确的是（ ）A.以点电荷为圆心，r为半径的球面上，各点的场强都相同B.正电荷周围的电场一定比负电荷周围的电场强度大C.在电场中某点放入检验电荷q，该点的场强为E＝F/q，取走q后，该点场强不变D.电荷在电场中某点所受电场力很大，则该点电场一定很强
3、在电场中某点，当放入正电荷时受到的静电力向右，当放入负电荷时受到的静电力向左．下列判断正确的是(　　)A．该点的电场强度方向与静电力的方向一致B．当放入正电荷时，该点的电场强度方向向右；当放入负电荷时，该点的电场强度方向向左C．该点的电场强度方向一定向左D．该点的电场强度方向一定向右
1．(多选)下图是电场中某点的电场强度E与放在该点处的检验电荷q及所受电场力F之间的函数关系图像，其中正确的是(　　)
2.如图所示，带箭头的直线是某电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的电场强度，则(　　)A．A、B两处的电场强度方向相同B．因为A、B在一条电场线上，且电场线是直线，所以EA＝EBC．电场线从A指向B，所以EA>EBD．A、B两处的电场强度方向和大小都无法确定
活页作业(三)　电场　电场强度和电场线（点评 2 7)
5．正电荷q在电场力作用下由P向Q做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是下图中的(　　)
7.如图所示，a和b是点电荷电场中的两点，a点电场强度Ea与ab连线夹角为60°，b点电场强度Eb与ab连线夹角为30°.下列分析正确的是(　　)A．这是一个正点电荷产生的电场，Ea∶Eb＝1∶B．这是一个正点电荷产生的电场，Ea∶Eb＝3∶1C．这是一个负点电荷产生的电场，Ea∶Eb＝ ∶1D．这是一个负点电荷产生的电场，Ea∶Eb＝3∶1
