高中物理人教版 (2019)必修 第三册电场电场强度教学ppt课件

这是一份高中物理人教版 (2019)必修 第三册电场电场强度教学ppt课件，共20页。PPT课件主要包含了电场线，匀强电场等内容，欢迎下载使用。
单击以编辑母版副标题样式
英国物理学家 法拉第
1837年，法拉第提出用“电场线”研究“电场”，化抽象为形象。

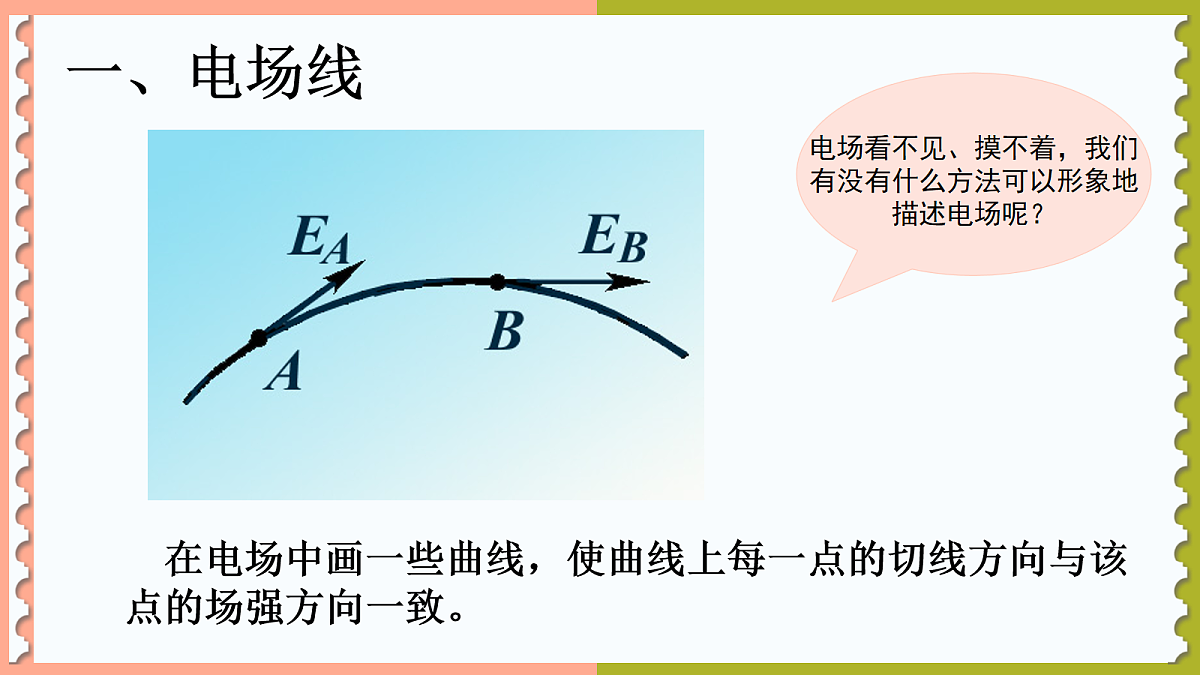

电场看不见、摸不着，我们有没有什么方法可以形象地描述电场呢？
在电场中画一些曲线，使曲线上每一点的切线方向与该点的场强方向一致。

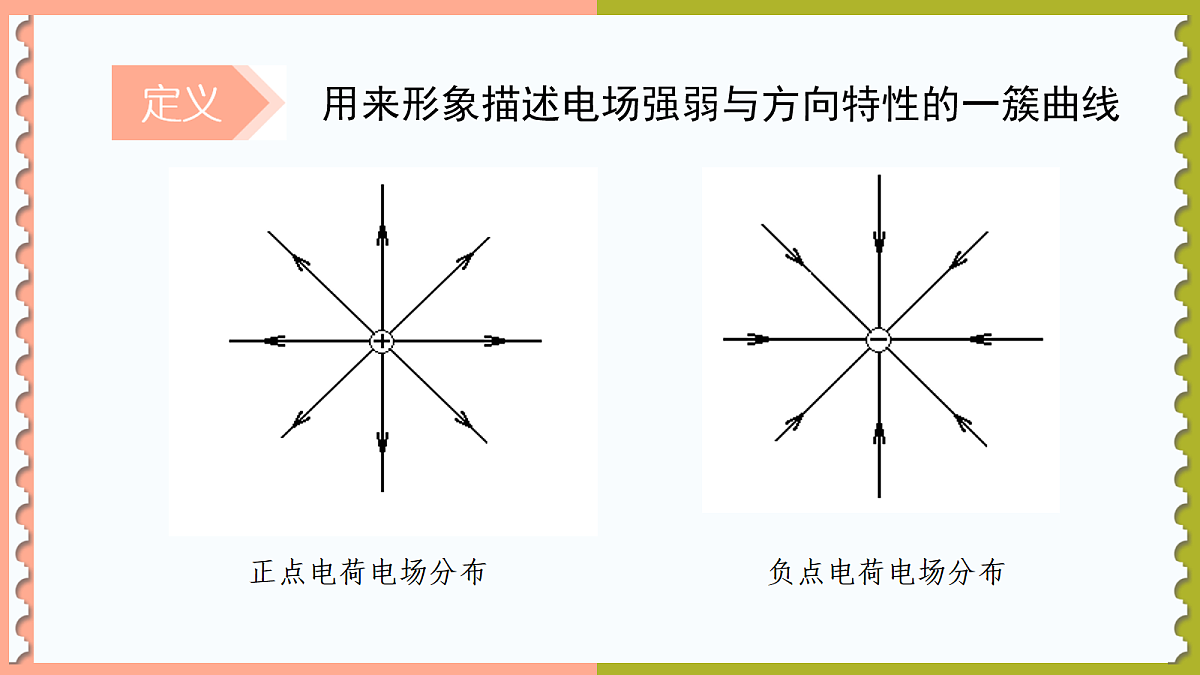

用来形象描述电场强弱与方向特性的一簇曲线

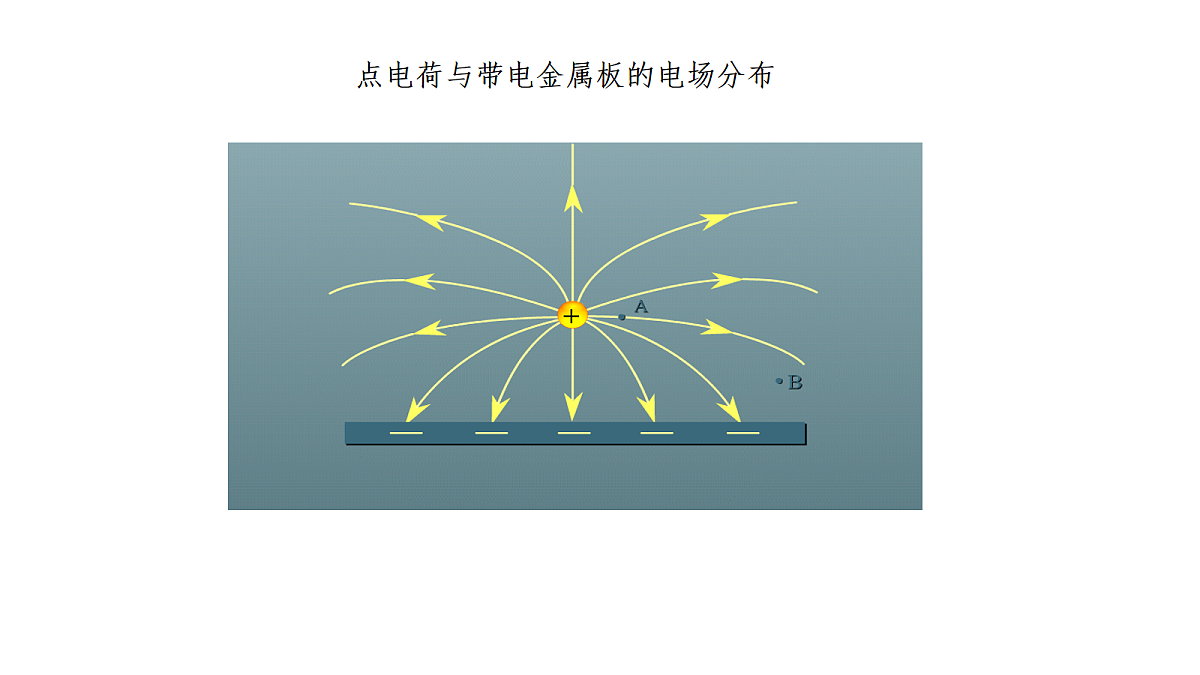

点电荷与带电金属板的电场分布

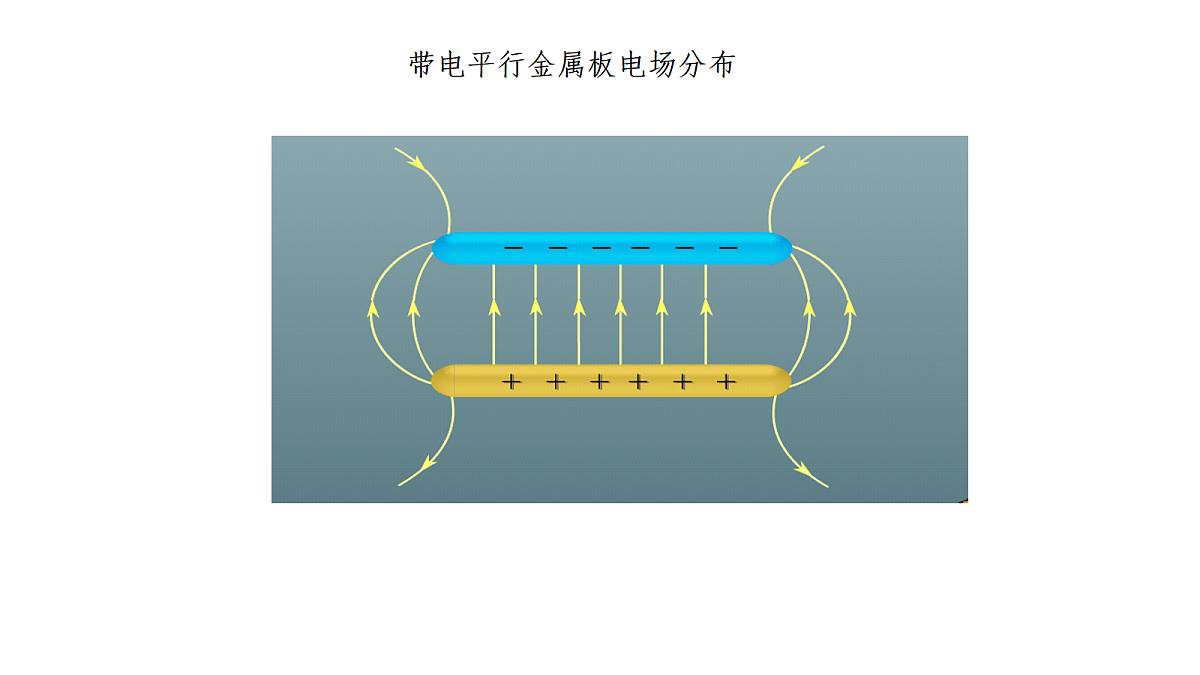

带电平行金属板电场分布
1.电场线实际不存在，是假想曲线。2.电场线与带电粒子在电场中运动的轨迹没有必然联系。3.电场线始于正电荷或无穷远处，止于负电荷或无穷远处。4.电场线不闭合也不相交5.电场线的疏密表示电场的强弱，即电场强度的大小6.电场线在某点的切线方向表示该点的场强方向
例1、如图是静电场的一部分电场线的分布，不计重力，下列说法正确的是（ ）A. 这个电场只能是负电荷的电场B. 点电荷 q 在A、B两处受到的电场力FB>FAC. 点电荷 q 在A、B两处的加速度大小，aA > aBD. 负电荷在 B 点处受到的电场力方向沿 B 点 切线方向
例2、如图为一条电场线，下列说法正确的是（ ）A、EA一定大于EBB、因电场线是直线，所以是匀强电场，故EA=EBC、A点电场方向一定由A指向BD、AB两点的场强方向不能确定
例3、关于电场线的几种说法中，正确的是（ ）A、沿电场线方向，场强必定越来越小；B、在复杂电场中的电场线是可能相交的；C、点电荷在电场中的运动轨迹一定跟电场线相重合；D、电场线越密的地方，同一检验电荷所受的电场力就越大
三、关于两个电场强度表达式的比较
q是检验电荷，且E与q无关
Q是场源电荷，E与Q成正比
例4、关于 …①和 …②，下列说法中正确的（ ）（1）①式中，F是放入电场中的电荷所受的力，q是放入电场中电荷的电量（2）①式中，F是放入电场中的电荷所受的力，q是产生电场电荷的电量（3）②式中，Q是放入电场中的电荷的电量（4）②式中，Q是产生电场的电荷的电量 A、（1）（3） B、（2）（3） C、（1）（4） D、（2）（4）
在以点电荷为球心的同一球面上，各处的电场强度相同吗？
例5、关于电场下列叙述正确的是（ ）A.以点电荷为圆心，r为半径的球面上，各点的场强都相同B.正电荷周围的电场一定比负电荷周围的电场强度大C.在电场中某点放入检验电荷q，该点的场强为E＝F/q，取走q后，该点场强不变D.电荷在电场中某点所受电场力很大，则该点电场一定很大
一个半径为R的均匀带电球体（或球壳）在外部产生的电场，与一个位于球心的、电荷量相等的点电荷产生的电场相同，球外各点的电场强度：
r>R，Q是整个球体所带的电荷量
四、均匀带电球体外某点场强的计算
