我们家里有很多的用电器，这些用电器之间是怎样连接的呢？家庭电路中除了这些家用电器还有哪些电路元件？这些电路元件是怎样接在家庭电路中的？

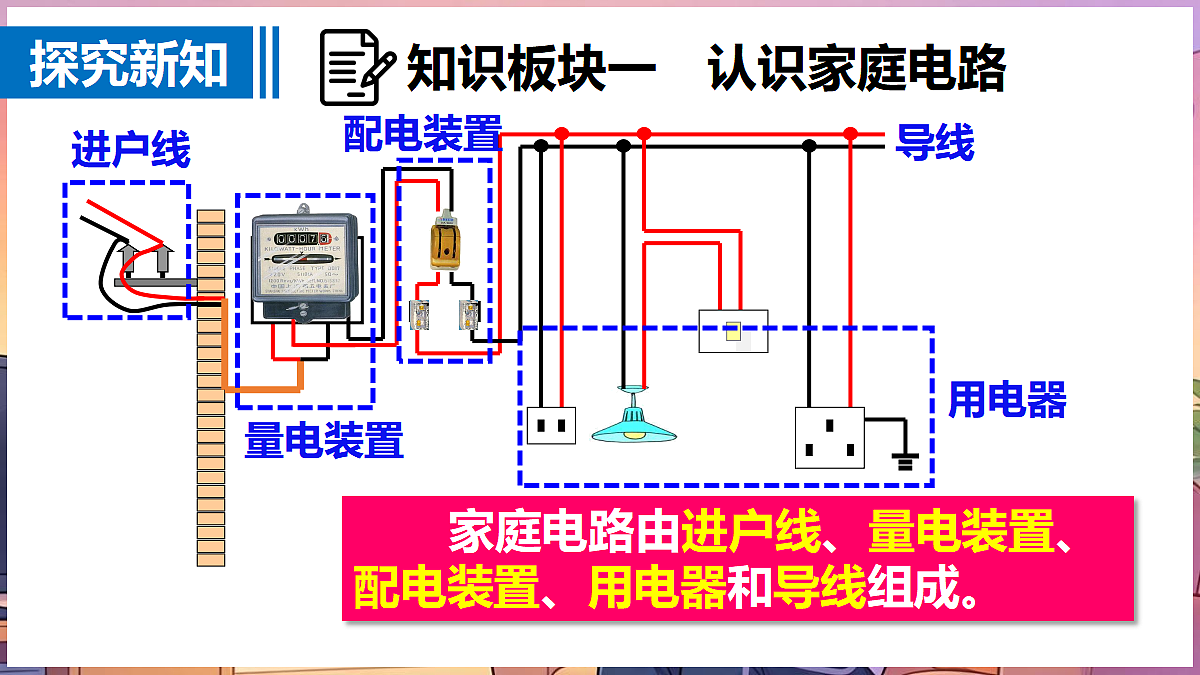

家庭电路由进户线、量电装置、配电装置、用电器和导线组成。

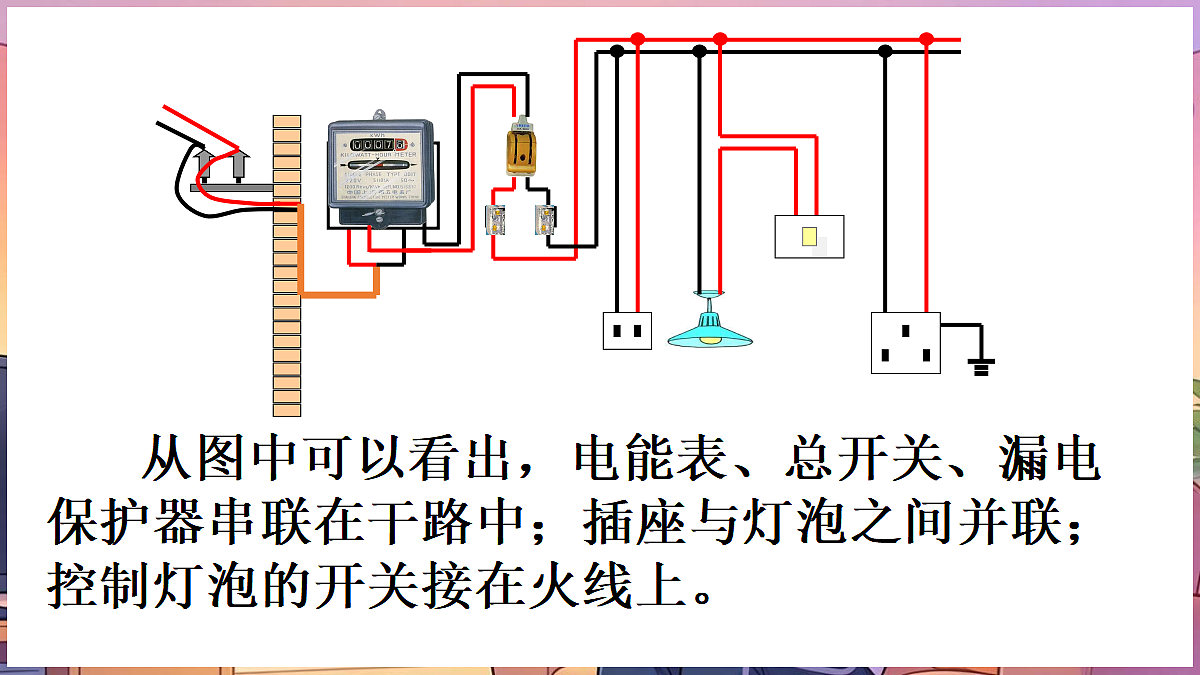

从图中可以看出，电能表、总开关、漏电保护器串联在干路中；插座与灯泡之间并联；控制灯泡的开关接在火线上。

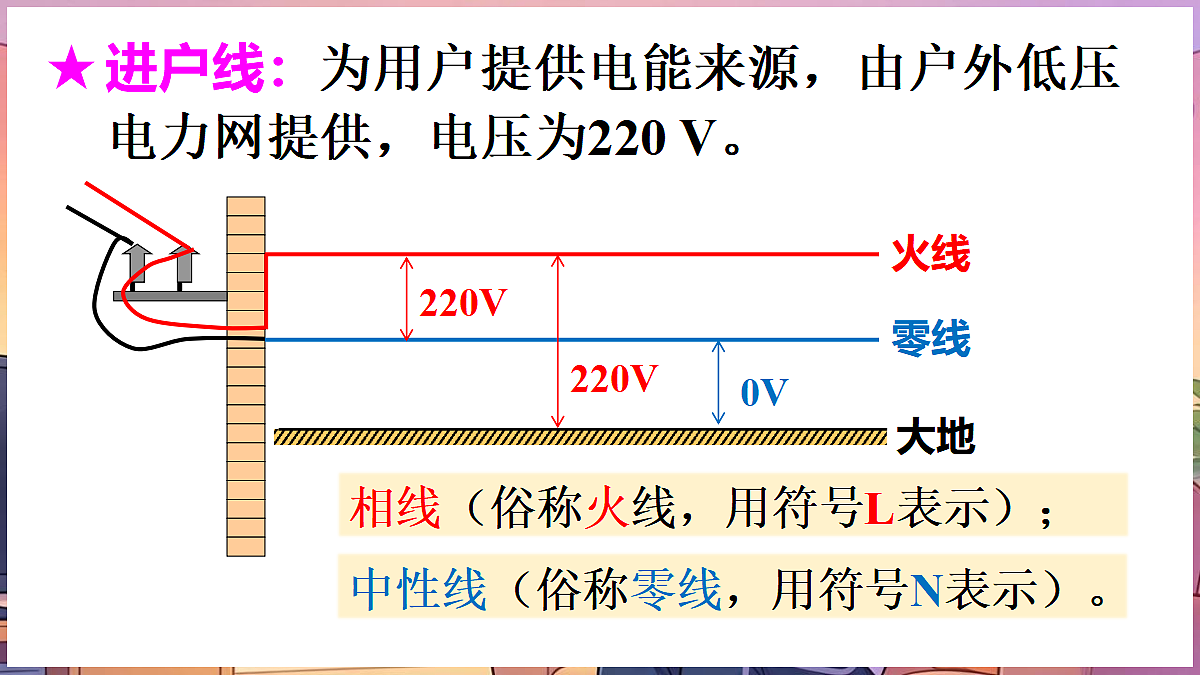

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220 V。
相线（俗称火线，用符号L表示）；
中性线（俗称零线，用符号N表示）。

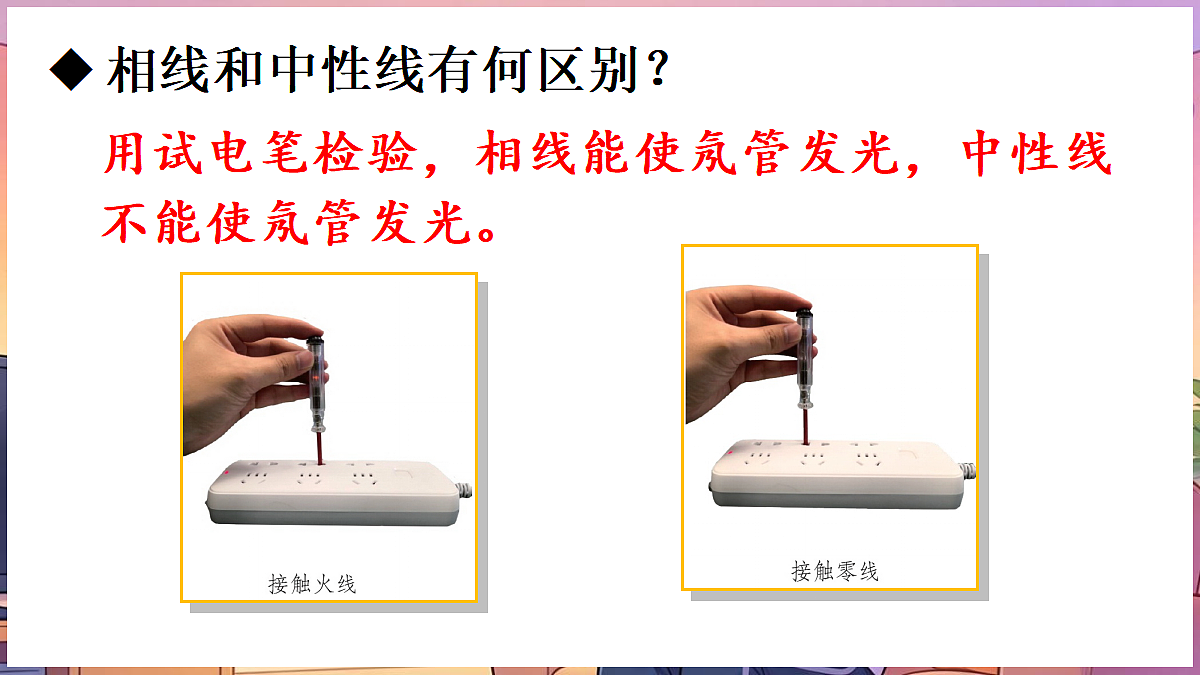

相线和中性线有何区别？
用试电笔检验，相线能使氖管发光，中性线不能使氖管发光。
开关控制用电器，应控制火线还是零线？
应控制火线，只有这样，当开关断开时，用电器才会处于无电状态。

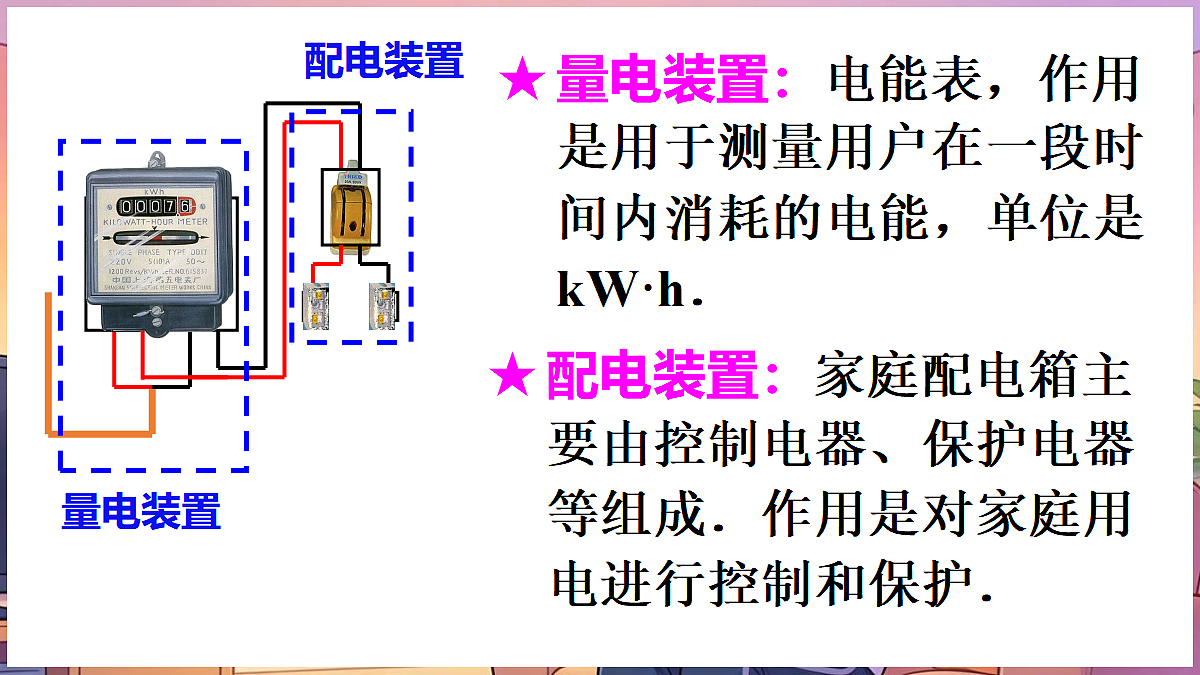

量电装置：电能表，作用是用于测量用户在一段时间内消耗的电能，单位是kW·h．
配电装置：家庭配电箱主要由控制电器、保护电器等组成．作用是对家庭用电进行控制和保护．
每个家庭都有一只配电箱，配电箱内装有量电装置和配电装置，用于控制住宅内部的供电与配电。
配电箱：主要由电能表、电源总开关、漏电保护器等组成。
作用：测量用户在一定时间内消耗的电能。
安装：安装在家庭电路的户外干路上，在总开关之前。
读数：123.4 kw ·h
电能表的作用是什么？如何连接？
接通和切断电源，方便检修。
闸刀开关安装时应该怎样放置?
静触头一定要在上边，切不可倒装。
（1）作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
（2）材料：由电阻率较大、熔点较低的铅锑合金制成。
（3）注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
保险装置---熔丝(保险丝)
控制整个家庭电路，并在电路异常时切断电路。
现代家庭电路中，低压断路器(空气开关)的主要作用是什么？当电路出现什么情况时，它会自动切断电路？
当电路中电流过大或发生短路时，空气开关会自动切断电路，俗称“跳闸”。
现代建筑中，已用低压断路器（也称空气开关）取代了闸刀开关和熔丝。
低压断路器更准确、迅速、可靠，而且只要排除故障就可以再合闸，不需要更换零部件。
家庭配电箱中的漏电保护器有什么作用？
当设备发生漏电故障、人身发生触电事故时，漏电保护器能自动断电。
用户每月如何通过试验确认它是否工作正常？
用手按动标有“T”字的试验按钮，此时漏电指示按钮应弹起，同时空气开关跳闸切断电路，说明漏电保护器工作正常。
（2）电灯和开关：各灯并联在电路中．每盏灯都有一个开关控制，这个开关与灯串联在火线上．
（1）家庭电路中，电能表、总开关、熔丝、漏电保护器都接在干路上，且前后顺序不能颠倒，各用电器和插座都是并联连接的．
（1）各灯具以及插座相互并联，工作时互不影响；
（2）控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电。
我们常用的白炽灯，螺丝口灯座中心的金属片接相线，螺丝套接中性线，以防止人身触电。
请按图安装模拟家庭电路。
动手做：安装模拟家庭电路
（1）按照进户线——电能表——总开关——熔断器——用电器顺序安装；
（2）控制各灯具的开关都应装在相线上；
（3）所有家用电器和插座都是并联的，而用电器要与它的开关串联；
（4）三孔插座需要接地；
现代家庭中由于常用电器较多，负载功率较大，一般采用多回路配电线路。
一个分支回路供照明用电，由一个断路器单独控制；另一个分支回路供插座用电，且装有漏电保护器。如果接插座的用电设备发生故障，漏电保护器触发动作切断电路，不会影响照明用电。
1.关于家庭电路及安全用电的说法正确的是（ ）A．插座的塑料外壳是导体，不能直接触碰B．电路中电流过大的原因只有用电器总功率过大C．为防止烧坏保险丝，将保险丝用铁丝替换D．用试电笔检查电路时，手要接触笔尾金属体
2.关于家庭电路，下列说法中不正确的是（ ）A.电能表用来显示用户所用的电能，应安装在干路上B.保险丝安装在总开关后，当电路中有大电流通过时会熔断C.开关与用电器并联D.总开关千万不能倒装，其静触头应在上面
3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）A．空气开关 B．二孔插座 C．带开关的灯泡 D．三孔插座
4.小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A.灯不能正常发光B.保险丝迅速熔断C.开关依然起作用D.灯总是亮着
5.李刚家的灯不亮了，它使用验电笔检查时发现验电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A.停电了 B.进户的火线断了 C.火线与零线相碰了 D.零线断了
6.我国家庭电路的电压是________V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_________（选填“前面”“后面”或“前后都可以”）。
7.日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的_______效应工作，家庭中的电灯、电冰箱等用电器大多是_______联在电路中的（选填“串”或“并”）；每盏灯与控制它的开关之间是______联的（选填“串”或“并”）。
