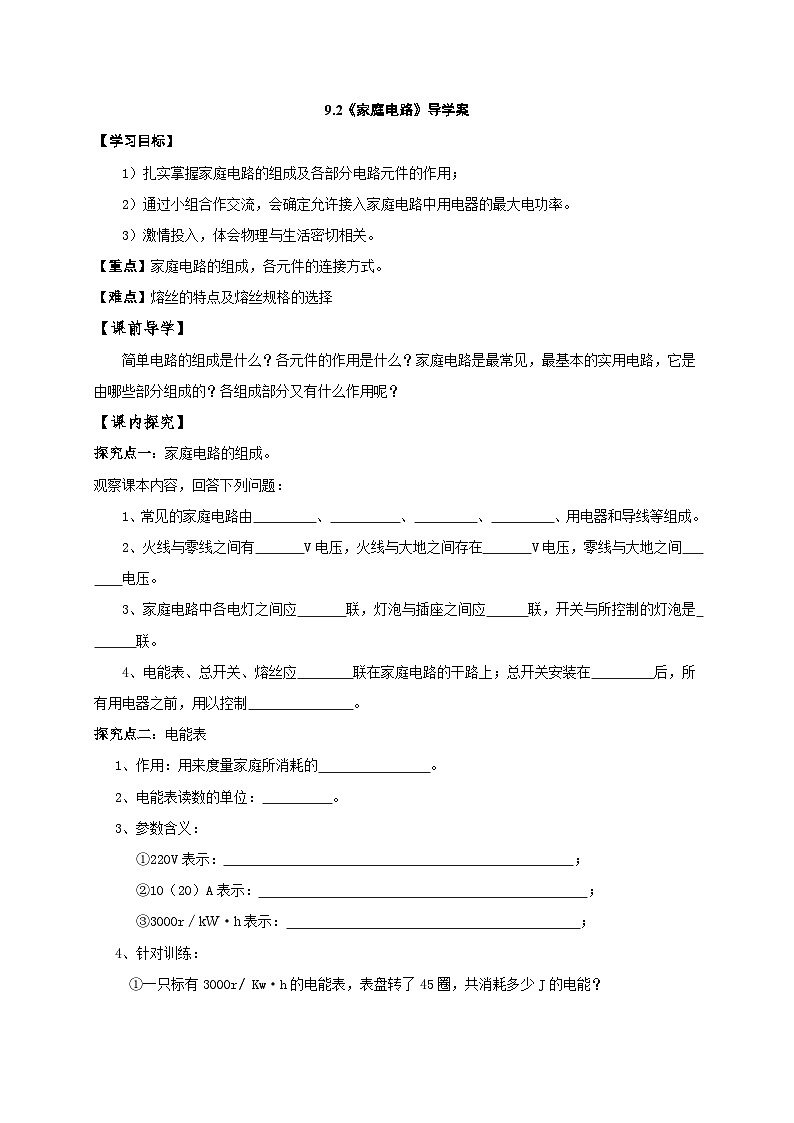

教科版（2024）九年级下册（2024）第9章 家庭用电2 家庭电路学案设计

这是一份教科版（2024）九年级下册（2024）第9章 家庭用电2 家庭电路学案设计，共3页。学案主要包含了学习目标，课前导学，课内探究，课堂展示，课堂巩固一，课堂巩固二等内容，欢迎下载使用。
1）扎实掌握家庭电路的组成及各部分电路元件的作用；
2）通过小组合作交流，会确定允许接入家庭电路中用电器的最大电功率。
3）激情投入，体会物理与生活密切相关。
【重点】家庭电路的组成，各元件的连接方式。
【难点】熔丝的特点及熔丝规格的选择
【课前导学】
简单电路的组成是什么？各元件的作用是什么？家庭电路是最常见，最基本的实用电路，它是由哪些部分组成的？各组成部分又有什么作用呢？
【课内探究】
探究点一：家庭电路的组成。
观察课本内容，回答下列问题：
1、常见的家庭电路由 、 、 、 、用电器和导线等组成。
2、火线与零线之间有 V电压，火线与大地之间存在 V电压，零线与大地之间 电压。
3、家庭电路中各电灯之间应 联，灯泡与插座之间应 联，开关与所控制的灯泡是 联。
4、电能表、总开关、熔丝应 联在家庭电路的干路上；总开关安装在 后，所有用电器之前，用以控制 。
探究点二：电能表
1、作用：用来度量家庭所消耗的 。
2、电能表读数的单位： 。
3、参数含义：
①220V表示： ；
②10（20）A表示： ；
③3000r∕kW·h表示： ；
4、针对训练：
①一只标有3000r/ Kw·h的电能表，表盘转了45圈，共消耗多少J的电能？
②某电能表上标有10（20）A字样，试计算该电能表允许接入的最大电功率是多大？
探究点三：熔丝
1、家庭电路中电流过大的原因是① ；② 。
2、熔丝的作用：电路中的电流过大时，自动切断电路，从而起到 的作用。
3、熔丝是由电阻率 熔点 的铅锑合金制成。
4、熔丝的选择：熔丝的规格常用它的 表示，选用熔丝时，应该使熔丝的额定电流 电路中的最大正常工作电流。
5、针对训练：小明的房间里有用电器如下：40W电灯一盏，350W的电脑一台，请问小明的房间要装以下哪一种规格的熔丝？（1A、1.5A、2A、3A）
【课堂展示】
1、家庭电路的组成： 、 、 、 、用电器和导线等。
2、火线与零线之间存在 V电压，火线与大地之间存在 V电压，零线与大地之间 电压。
3、熔丝作用：选用熔丝时，应该使熔丝的的额定电流 电路中的最大正常工作电流。
4、家庭电路中电流过大的原因：① ；② 。
【课堂巩固一】
1、电路中共有60w的灯泡四只，120w的洗衣机一台，80w的电视机一台，600w的电饭锅一只，则该家庭电路中最合适的电能表是（ ）
A、220V 3A B、220V 5A C、220V 10A D、380V 5A
2、一个电能表标有“220V 10A”，则最多可装“220V 40w”的灯光几盏？
3、一只标有3000r/ Kw·h的电能表，3min内表盘转了45圈，试求：该电路中用电器共消耗多少J的电能？电功率多大？
【课堂巩固二】
（一）基础训练
1、从市电进户开始，室内电路组成的顺序依次是（ ）
A、电能表、总开关、电灯、熔断器
B、总开关、电能表、熔断器、电灯
C、电能表、总开关、熔断器、电灯
D、电能表、熔断器、总开关、电灯
2、某教室装有“220V 40w”日光灯7盏，教室保险丝应采用（ ）
A、一根细铜丝 B、一根额定电流是1.00A的保险丝
C、一根额定电流是1.25A的保险丝 D、一根额定电流是1.35A的保险丝
3、小雨家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于多少A的保险丝？
4、某家庭电路的电能表上标着“220V 5A”的字样，电路中接入40W的电灯5盏，70W的彩电一台，100W的冰箱一台，700W的电饭煲一只，在这些用电器同时使用时，能否再接上一只500W的电热器？
（二）能力提升
1、学校里有20间教室，每间教室里有5盏40瓦的电灯，那么在学校照明电路的总保险盒中，应该用的熔丝的规格是（ ）
A、额定电流为15A B、熔断电流为15A
C、额定电流为20A D、熔断电流为20A
2、某用户的电能表为“220V 20A”。该户电路中有40W日光灯40盏，60W电灯20盏。问：（1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器?
