你能想象没有电的生活吗？留意一下现在家庭中有哪些电器？

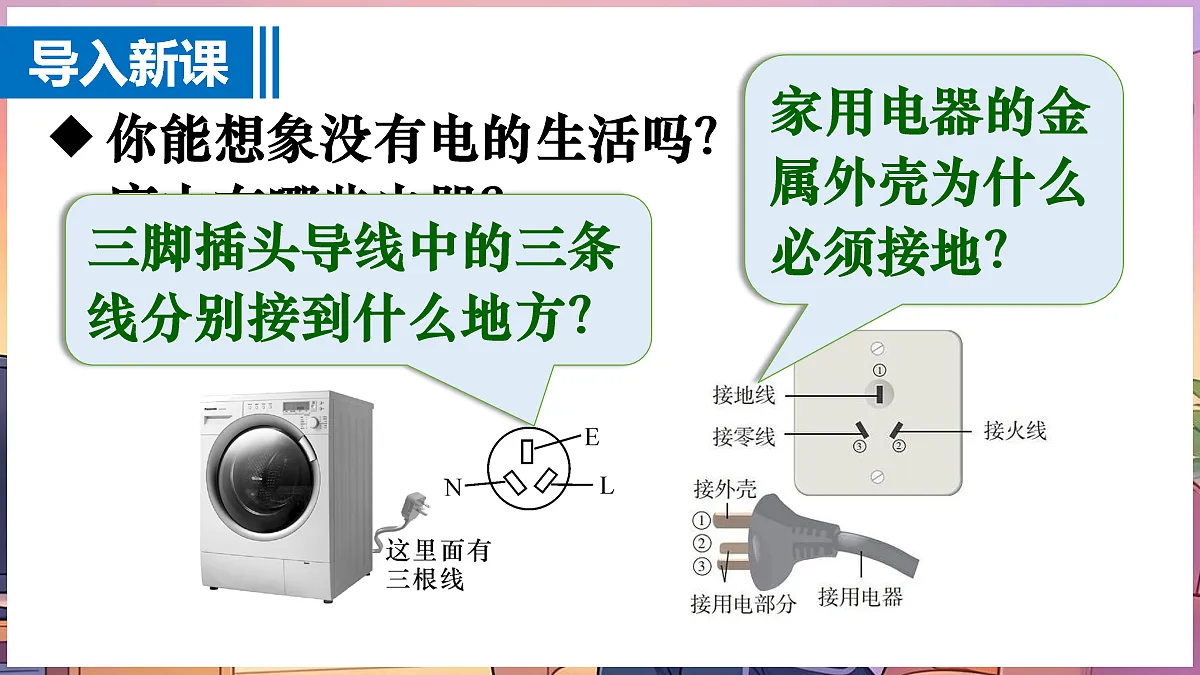

三脚插头导线中的三条线分别接到什么地方？
家用电器的金属外壳为什么必须接地？
从20世纪初的电灯，到现在的电子计算机，电的应用促进了人类文明的快速发展。人们的衣食住行都离不开电，现代家庭生活的自动化、智能化更离不开电。

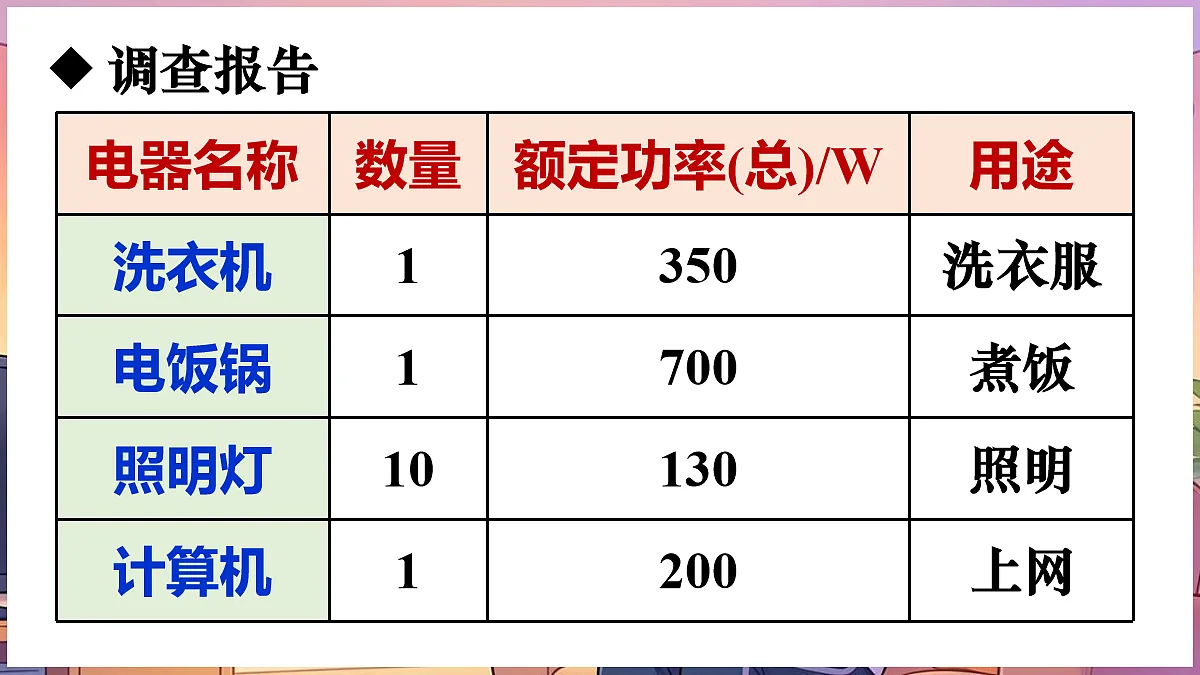

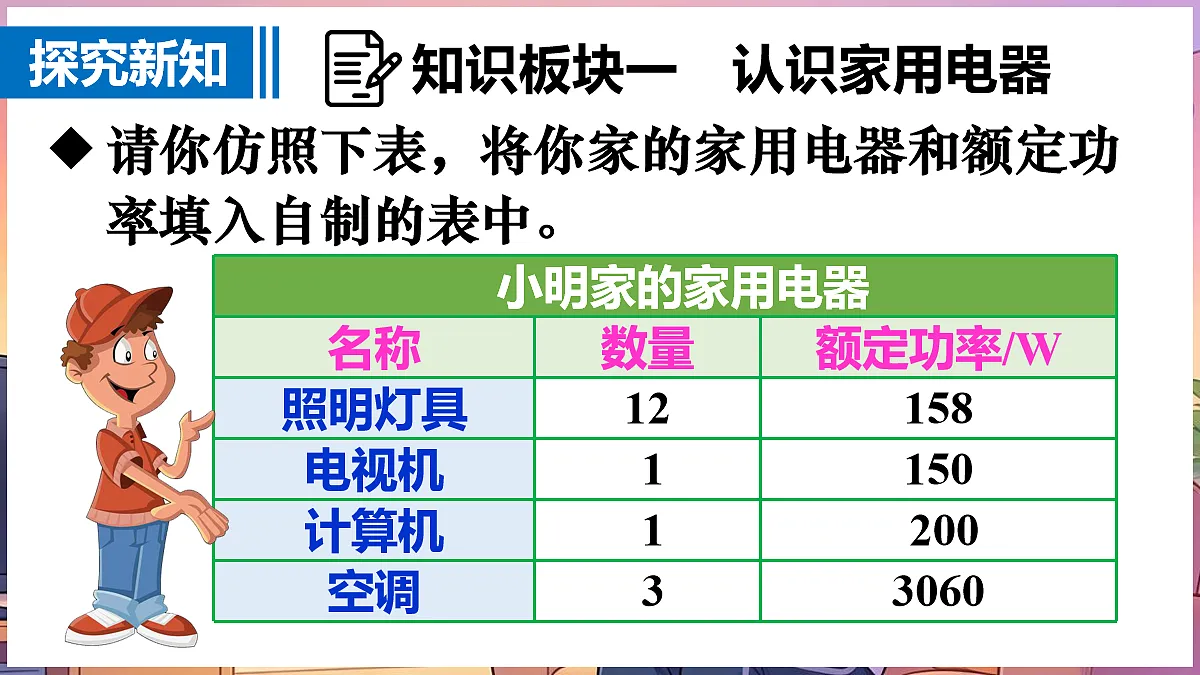

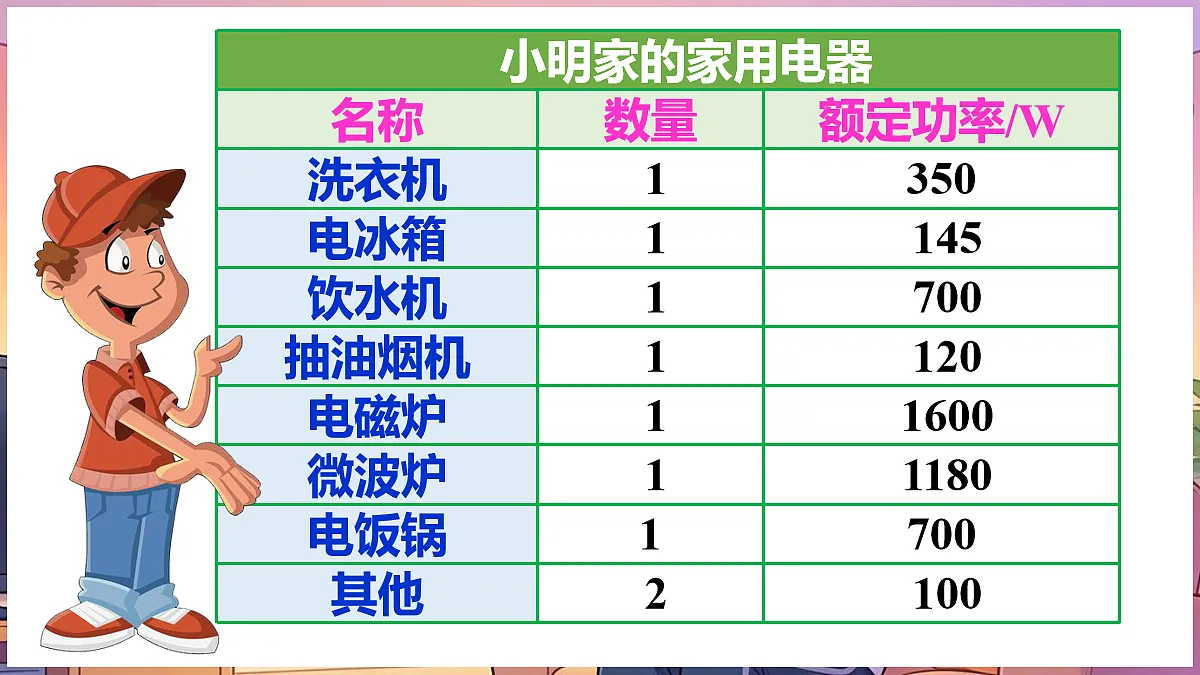

请你仿照下表，将你家的家用电器和额定功率填入自制的表中。

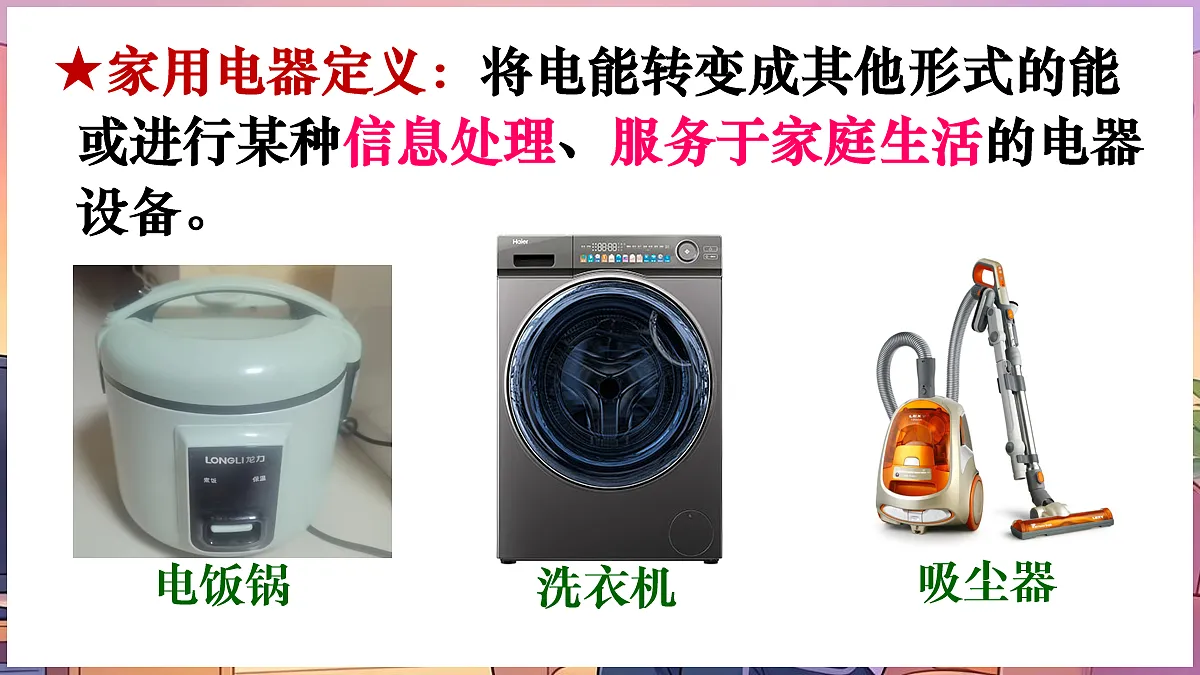

家用电器定义：将电能转变成其他形式的能或进行某种信息处理、服务于家庭生活的电器设备。

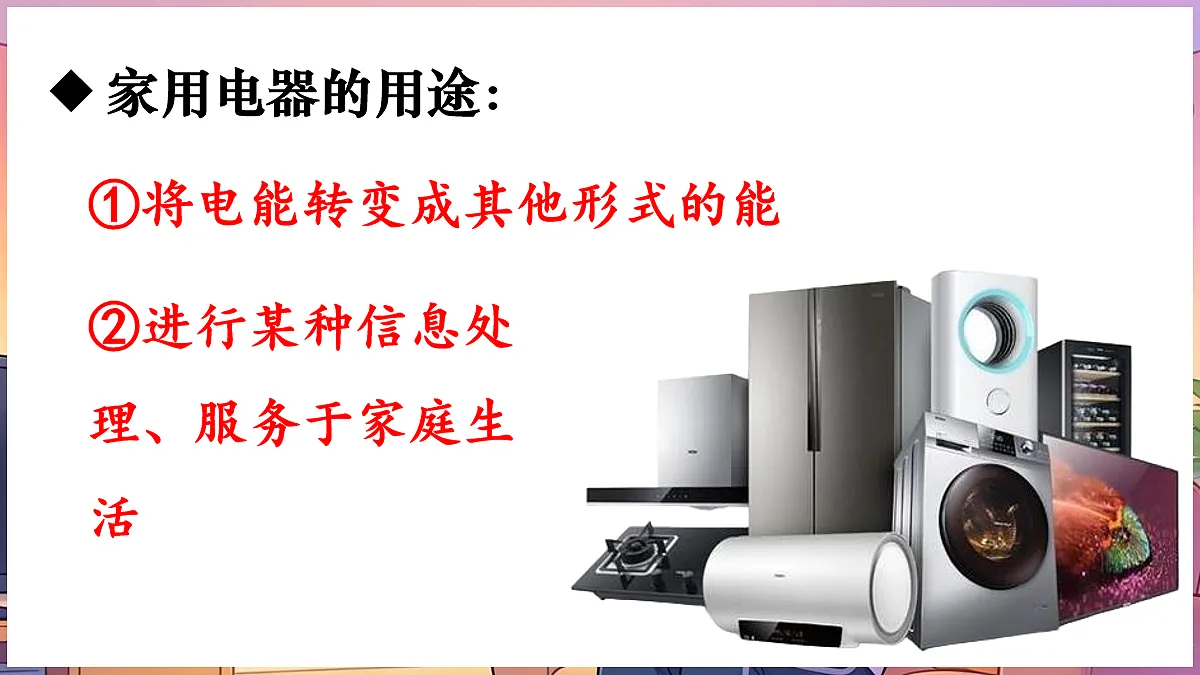

①将电能转变成其他形式的能
②进行某种信息处理、服务于家庭生活
根据这些不同的家用电器的性能和用途，可以将家用电器大体分为几类呢？
我们常见的电热类的家用电器是如何工作的？
原理1：有些电热类家用电器靠电流通过导体产生热量加热（即焦耳定律）。
如：电热水器、电饭锅、电熨斗等。
原理2：有些电热类家用电器利用交变电流的磁场变化在铁磁性锅体中产生涡旋电流而发热。
原理3：有些电热类家用电器利用特定高频电磁波使食物分子运动加快而使其温度升高。
家庭电器要工作，必须与电源连接，一般情况下家用电器都是通过自身的插头与墙壁上的插座相连的。
这些插头有什么不一样？插头的插孔有什么不一样？
插头有两脚插头和三脚插头之分。
插座有两孔插座和三孔插座之分。
没有金属外壳的用电器使用两孔插座，如台灯等。
一般有金属外壳的用电器使用三孔插座，如电水壶等。
你清楚什么时候使用两孔插座和两脚插头，什么时候使用三孔插座和三脚插头吗？
连接用电器的三根导线：
中性线，俗称零线，符号为N，中性线通常是不带电的。
保护接地线，俗称接地线，符号为PE，保护接地线通常是也不带电的。
相线，俗称火线，符号为L，相线是带电的。
两孔插座的接法是左边的插孔接零线，右边的插孔接火线；
三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”.
凡是带有金属外壳的电器都使用的是三脚插头。
三脚插头上脚较长，这样可以保证插头插入插座时家电的金属外壳先接地，插头拔出时家电的金属外壳后离地，从而充分避免了因金属外壳漏电而导致的漏电事故．
为什么三脚插头和三孔插座不设计成完全对称？
可能出现“三线误插”！发生危险！
我们如何才能够清楚地判断出哪个插孔有电？有人说，我们可以用手摸摸，这样行不行？为什么？
因为可能触电；判断物体是否带电我们可以用试电笔去检验。
①辨别相线（火线）和中性线（零线）。
②试电笔通常也用来检查电气设备的外壳是否带电。
氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。
验电笔：手指要按住金属笔尾，用笔尖接触被测的导线。
螺丝刀验电笔：用指尖抵住上端的金属帽。
不接触笔尖且接触笔尾金属体
在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；若金属笔尖接触零线，则氖管不发光。
注意：验电笔中的电阻的作用十分重要，因为氖管发光只需很小的电流，所以验电笔的电路中串联一个很大的电阻。
测电笔测零线时为什么氖管不发光?
零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。
使用测电笔时，为什么不能用手碰笔尖的金属体?
当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于 220伏 /1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
1. 如图所示的家用电器中，利用电流热效应工作的是（ ）A.电饭锅 B.笔记本电脑 C.电风扇 D.电视机
2．如图所示是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些。插头在长度设计上的这种差异，主要是考虑（     ）A.使插头的造型更美观 B.有利于识别火线和零线插头C.插入插座中更稳固 D.操作时，可确保接地插头先接地
3.为了辨别家庭电路中的火线与零线，应该用验电笔去辨别，决不能用手直接去接触电线，这是因为（ ） A.手接触火线时，手不会发光，无法辨别火线 B.手接触零线时，通过人体的电流很大，人体会触电 C.氖管发光时，一定不会有电流通过人体 D.氖管发光时，通过人体的电流很小，人体不会触电
4．如图所示是小明家的部分电路，他将开关S闭合后，发现L不发光，检测后发现是e点左侧零线断路的缘故。则S闭合后，用测电笔分别测试图中的a、b、c、d、e五点时，氖管发光的点有（　　 ）A．2个B．3个C．4个D．5个
5. 如图1所示，甲、乙分别表示试电笔的两种使用方法，其中正确的是______（填“甲”或“乙”）。如图2所示，开关S断开，正确使用试电笔测试电路中A、B、C三点，试电笔会发光的是______点。
