9.2 家庭电路 2025-2026学年物理教科版九年级下册课件（含答案）

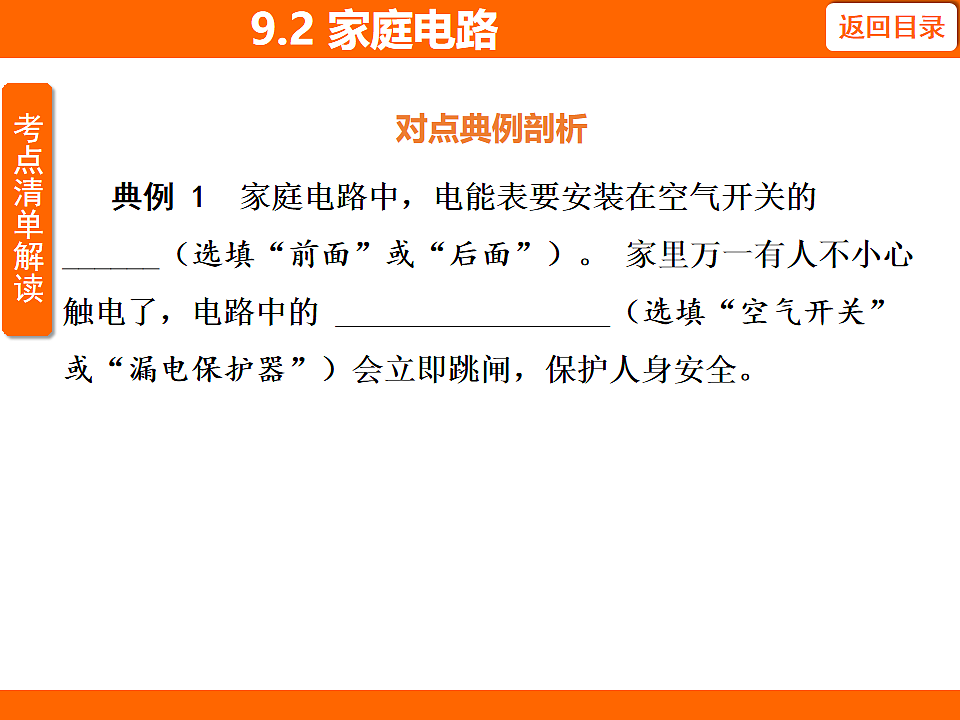

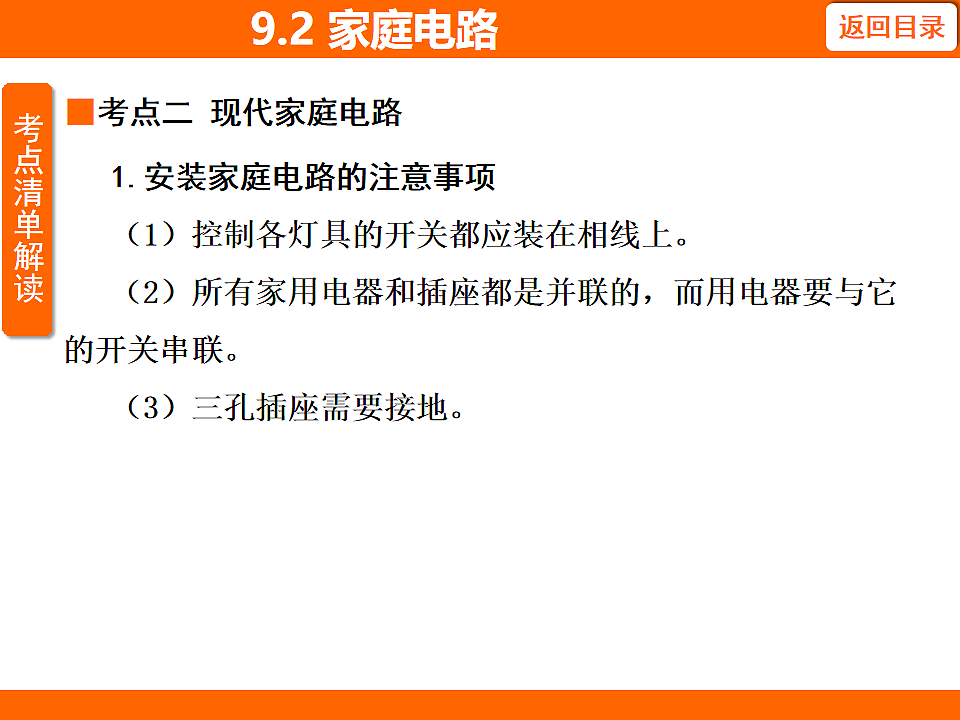

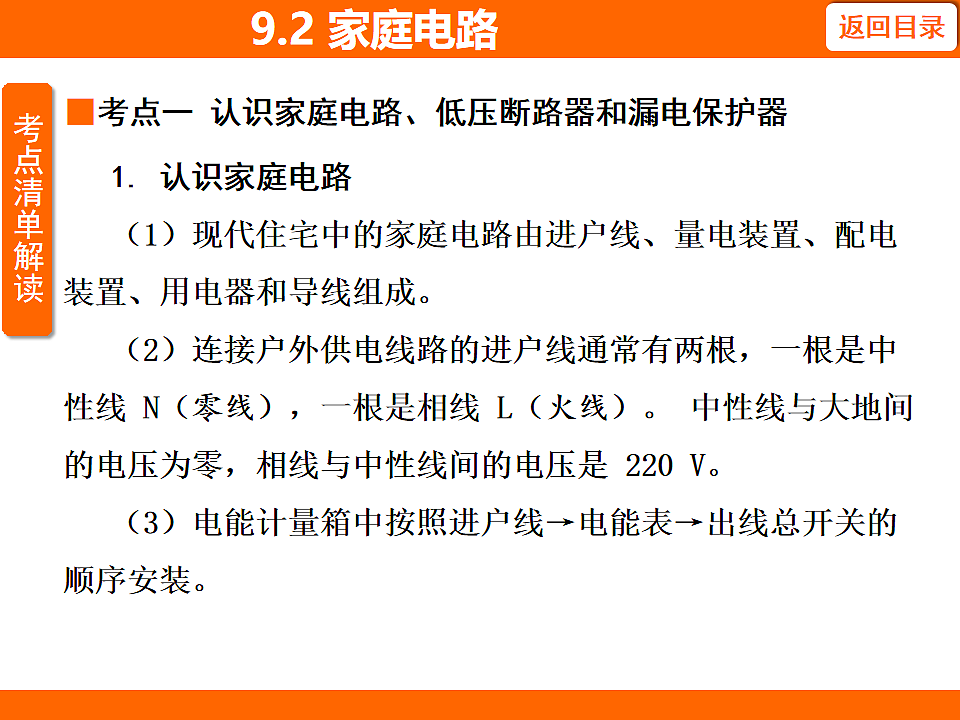

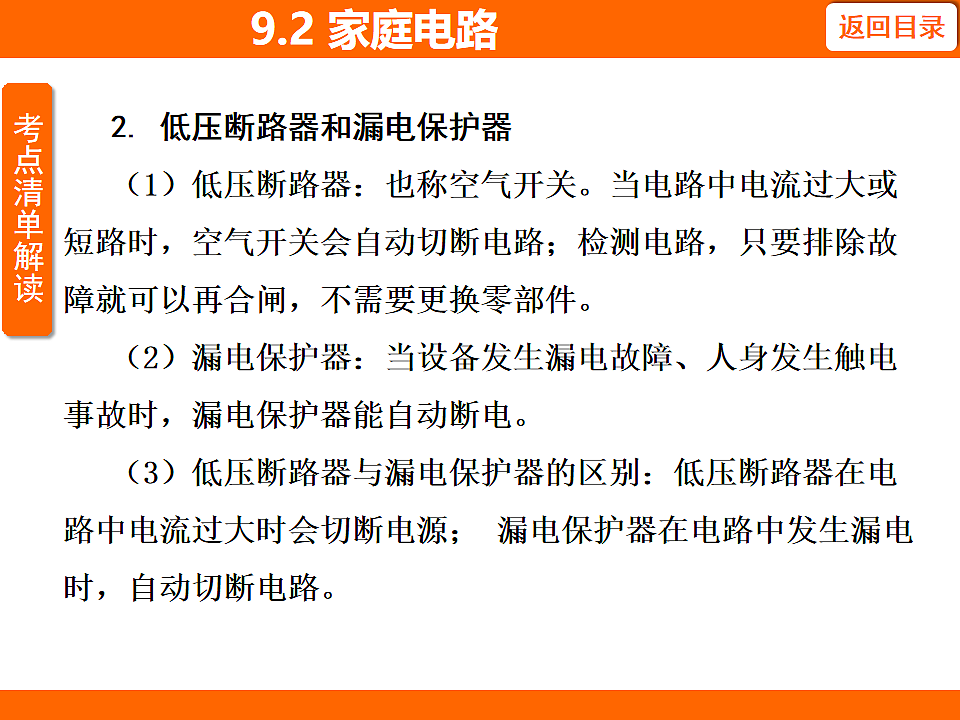

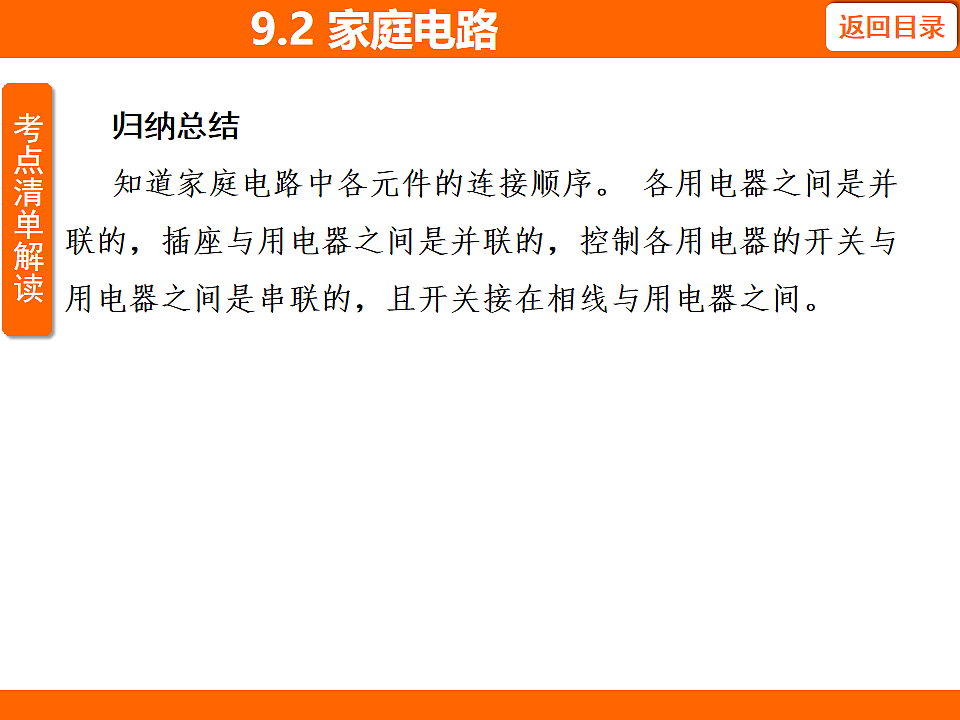

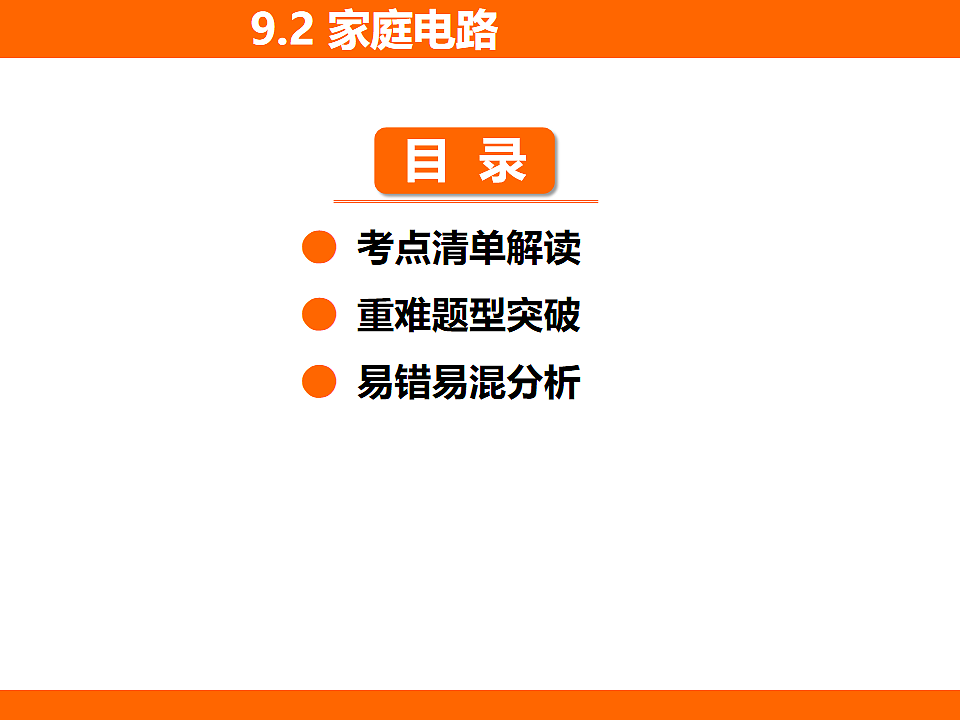

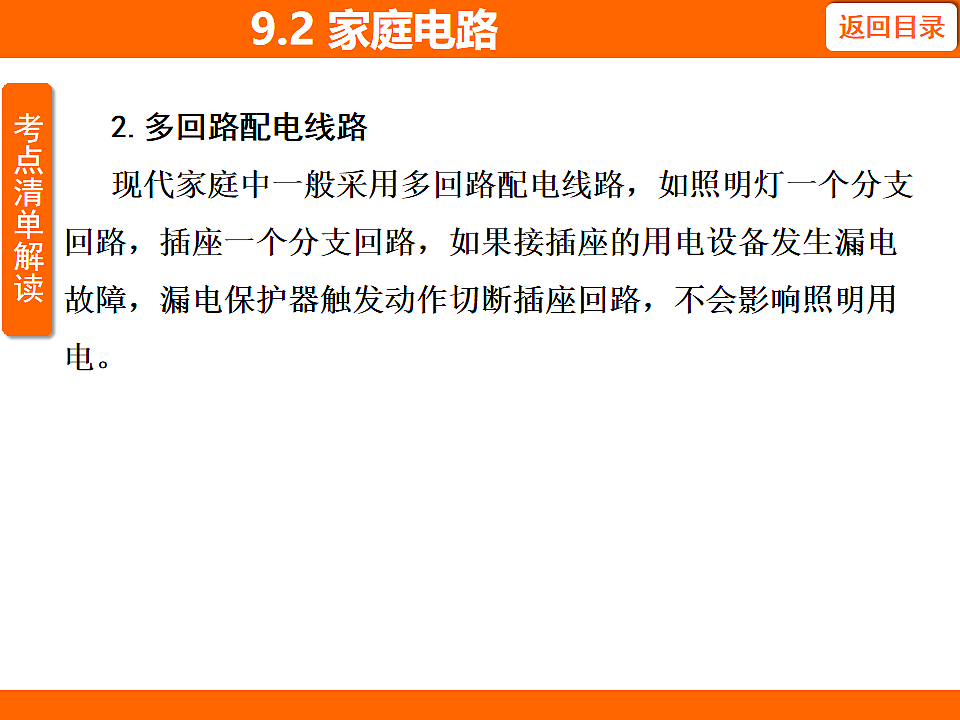

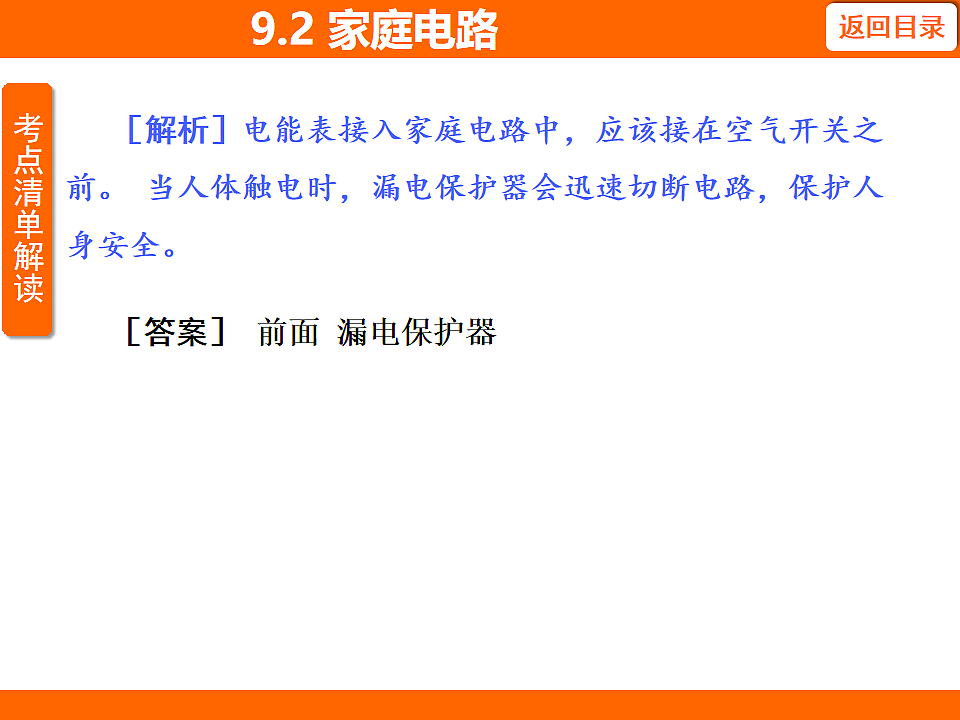

● 考点清单解读● 重难题型突破● 易错易混分析9.2 家庭电路9.2 家庭电路■考点一 认识家庭电路、低压断路器和漏电保护器1. 认识家庭电路（1）现代住宅中的家庭电路由进户线、量电装置、配电装置、用电器和导线组成。（2）连接户外供电线路的进户线通常有两根，一根是中性线 N（零线），一根是相线 L（火线）。 中性线与大地间的电压为零，相线与中性线间的电压是 220 V。（3）电能计量箱中按照进户线→电能表→出线总开关的顺序安装。9.2 家庭电路2. 低压断路器和漏电保护器（1）低压断路器：也称空气开关。当电路中电流过大或短路时，空气开关会自动切断电路；检测电路，只要排除故障就可以再合闸，不需要更换零部件。（2）漏电保护器：当设备发生漏电故障、人身发生触电事故时，漏电保护器能自动断电。（3）低压断路器与漏电保护器的区别：低压断路器在电路中电流过大时会切断电源； 漏电保护器在电路中发生漏电时，自动切断电路。9.2 家庭电路典例 1 家庭电路中，电能表要安装在空气开关的 ______（选填“前面”或“后面”）。 家里万一有人不小心触电了，电路中的 _________________（选填“空气开关”或“漏电保护器”）会立即跳闸，保护人身安全。对点典例剖析9.2 家庭电路［解析］电能表接入家庭电路中，应该接在空气开关之前。 当人体触电时，漏电保护器会迅速切断电路，保护人身安全。［答案］ 前面 漏电保护器9.2 家庭电路■考点二 现代家庭电路1.安装家庭电路的注意事项（1）控制各灯具的开关都应装在相线上。（2）所有家用电器和插座都是并联的，而用电器要与它的开关串联。（3）三孔插座需要接地。9.2 家庭电路2.多回路配电线路现代家庭中一般采用多回路配电线路，如照明灯一个分支回路，插座一个分支回路，如果接插座的用电设备发生漏电故障，漏电保护器触发动作切断插座回路，不会影响照明用电。9.2 家庭电路归纳总结 知道家庭电路中各元件的连接顺序。 各用电器之间是并联的，插座与用电器之间是并联的，控制各用电器的开关与用电器之间是串联的，且开关接在相线与用电器之间。9.2 家庭电路典例 2 一间教室要安装 2 盏“220 V 40 W”的电灯，要求开关S 控制两盏灯， 且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。对点典例剖析9.2 家庭电路［解题思路］ 9.2 家庭电路［答案］ 如下图所示9.2 家庭电路■题型 使用试电笔排查电路故障例 家庭电路简化后如图所示，由该电路可知 （ ）A． a 线是中性线B． 灯泡 L 与插座Q 串联C． 此电路中 ，在空气开关与用电器之间还应该连接一个电能表D． c 处断开，洗衣机插头插入插座 P，洗衣机虽能工作，但有安全隐患9.2 家庭电路9.2 家庭电路［解析］用电器的开关应该接在相线上， 所以和开关相连的那根线是相线，即 a 线是相线，故 A 项错误；灯泡 L 与插座 Q 互不影响，所以是并联的，故 B 项错误；在家庭电路中，电能表测家庭所有用电器消耗的电能，应安装在空气开关之前，不能接在空气开关与用电器之间，故 C 项错误；若 c 处断开（即三孔插座没有接地），洗衣机插头插入插座，洗衣机仍然能工作，但外壳不接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故 D 项正确。［答案］ D9.2 家庭电路思路点拨 9.2 家庭电路解题通法 家庭电路的安装顺序为进户线→电能表→空气开关→用电器。 家庭电路中各用电器之间是并联的 ，开关与被控制的用电器是串联的。 掌握灯泡、开关 、两孔插座、三孔插座的连接方法等，家庭电路的连接一切都要以安全为前提。9.2 家庭电路■空气开关与漏电保护器的作用例 关于空气开关与漏电保护器的说法正确的是 （ ）A． 空气开关只在电路短路时切断电路B． 漏电保护器只在电路中电流过大时切断电路C． 站在地上的人接触相线发生触电时，空气开关自动切断电路D． 站在地上的人接触相线发生触电时，漏电保护器自动切断电路9.2 家庭电路［解析］空气开关在电路发生短路或电路中电流过大时自动切断电路，故 A 项错误；由分析可知，漏电保护器是在相线与中性线电流不相等时才切断电路，故 B 项错误；站在地上的人接触相线发生触电时，电流通过人体流入大地，此时相线与中性线电流不相等，应该是漏电保护器自动切断电路，而不是空气开关自动切断电路，故 C 项错误，D 项正确。9.2 家庭电路［答案］ D［易错］ C［错因］ 混淆空气开关与漏电保护器的作用。9.2 家庭电路领悟提能 漏电保护器原理就是检测相线和中性线的电流，当相线电流比中性线电流大的话就说明电路的某个地方可能接地漏电，电流从大地跑了； 空气开关只有在电路电流过大或短路时才起到保护作用。易错警示 低压断路器（空气开关）在电路中电流过大或短路时自动切断电源； 漏电保护器在发生漏电时，自动切断电路。
