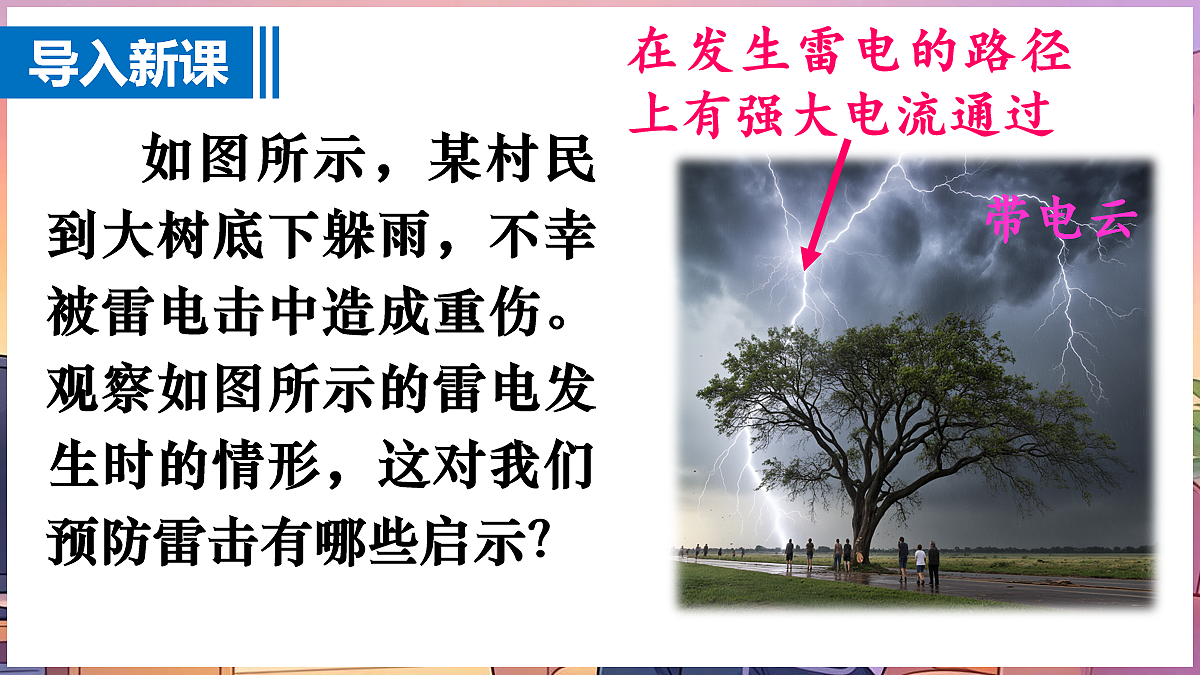

如图所示，某村民到大树底下躲雨，不幸被雷电击中造成重伤。观察如图所示的雷电发生时的情形，这对我们预防雷击有哪些启示？

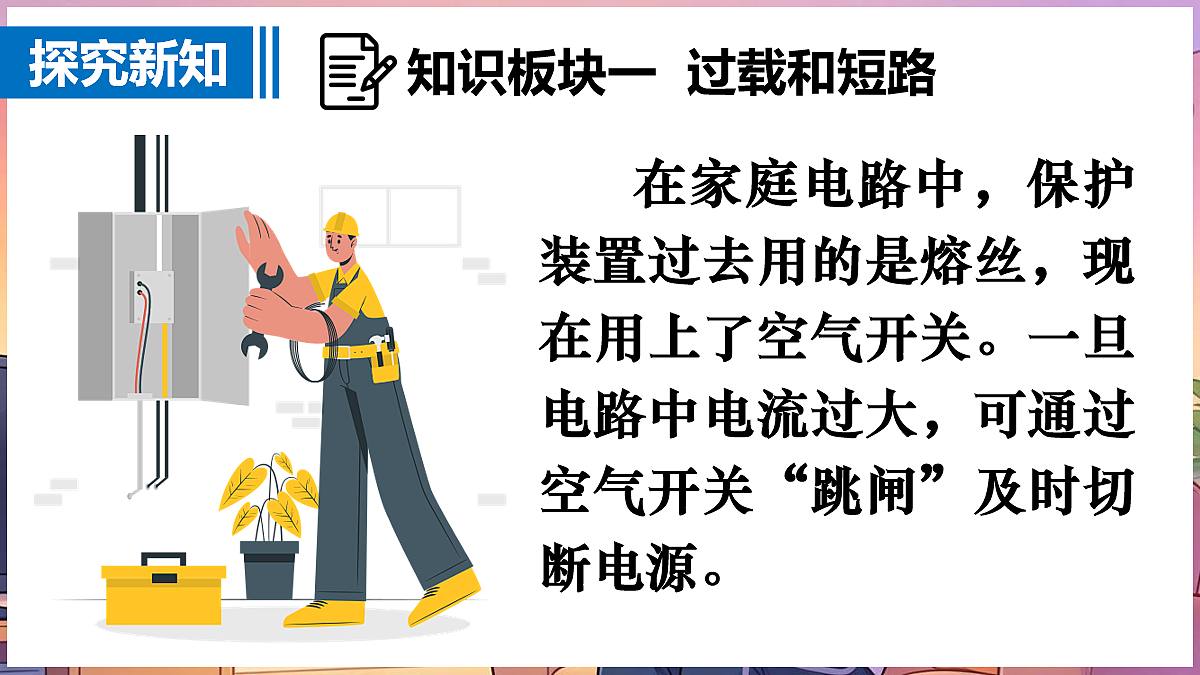

在家庭电路中，保护装置过去用的是熔丝，现在用上了空气开关。一旦电路中电流过大，可通过空气开关“跳闸”及时切断电源。

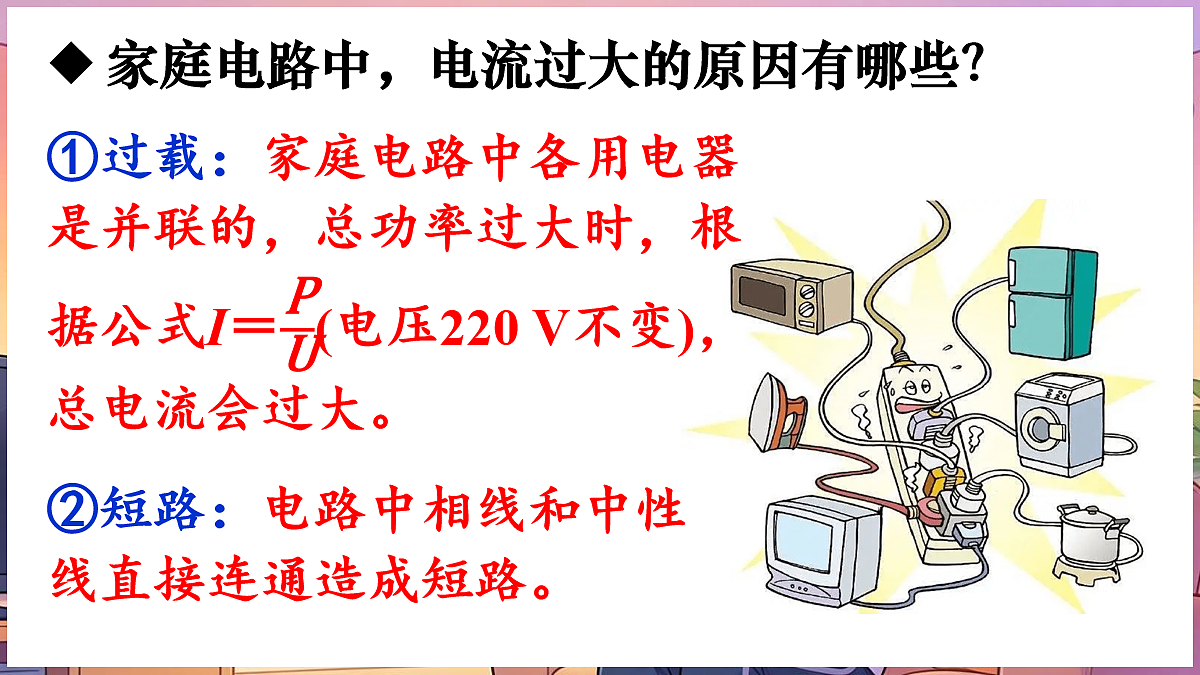

家庭电路中，电流过大的原因有哪些？
②短路：电路中相线和中性线直接连通造成短路。

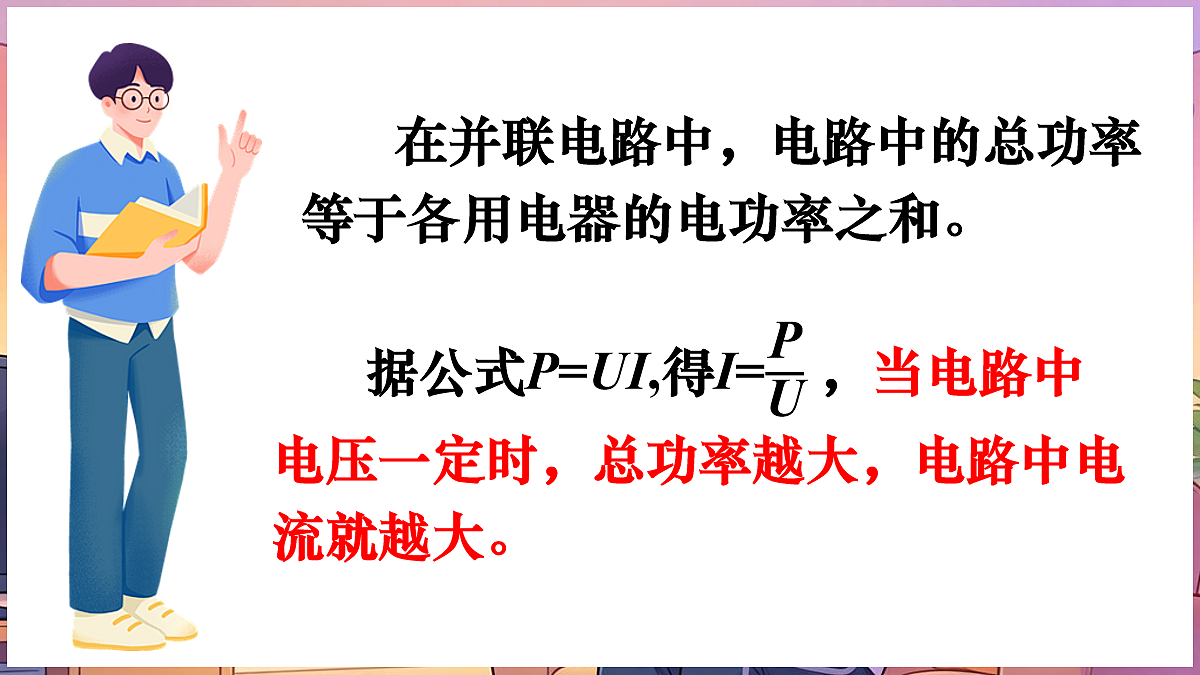

在并联电路中，电路中的总功率等于各用电器的电功率之和。

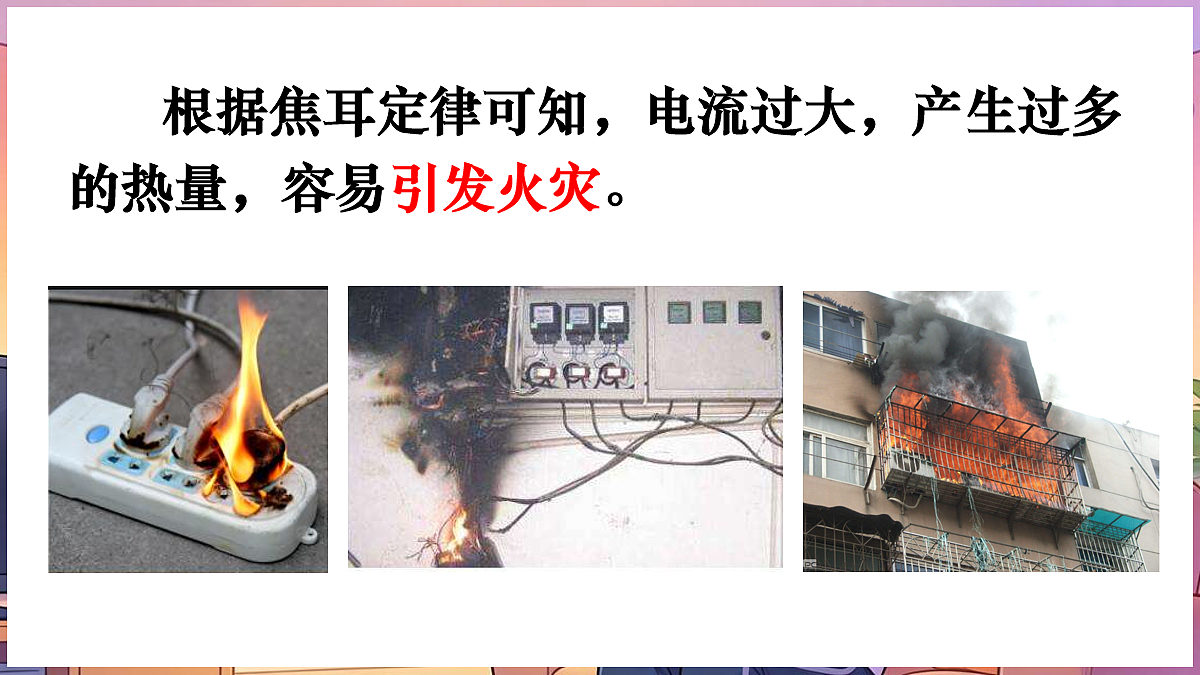

根据焦耳定律可知，电流过大，产生过多的热量，容易引发火灾。

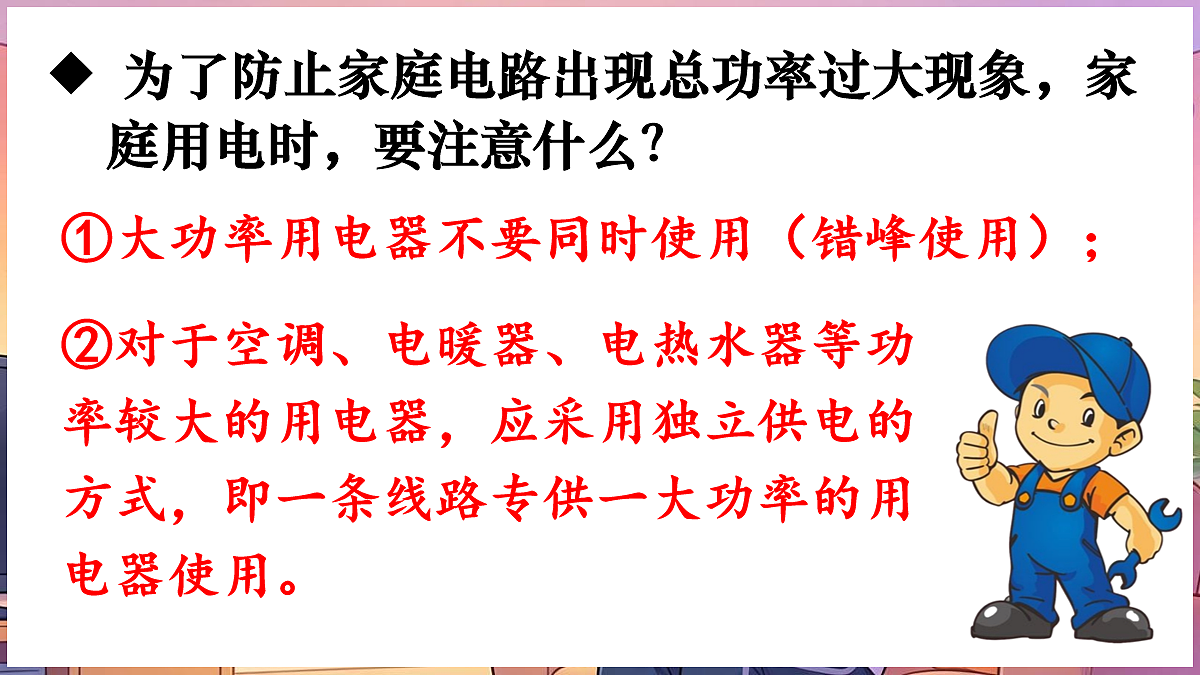

为了防止家庭电路出现总功率过大现象，家庭用电时，要注意什么？
①大功率用电器不要同时使用（错峰使用）；
②对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专供一大功率的用电器使用。

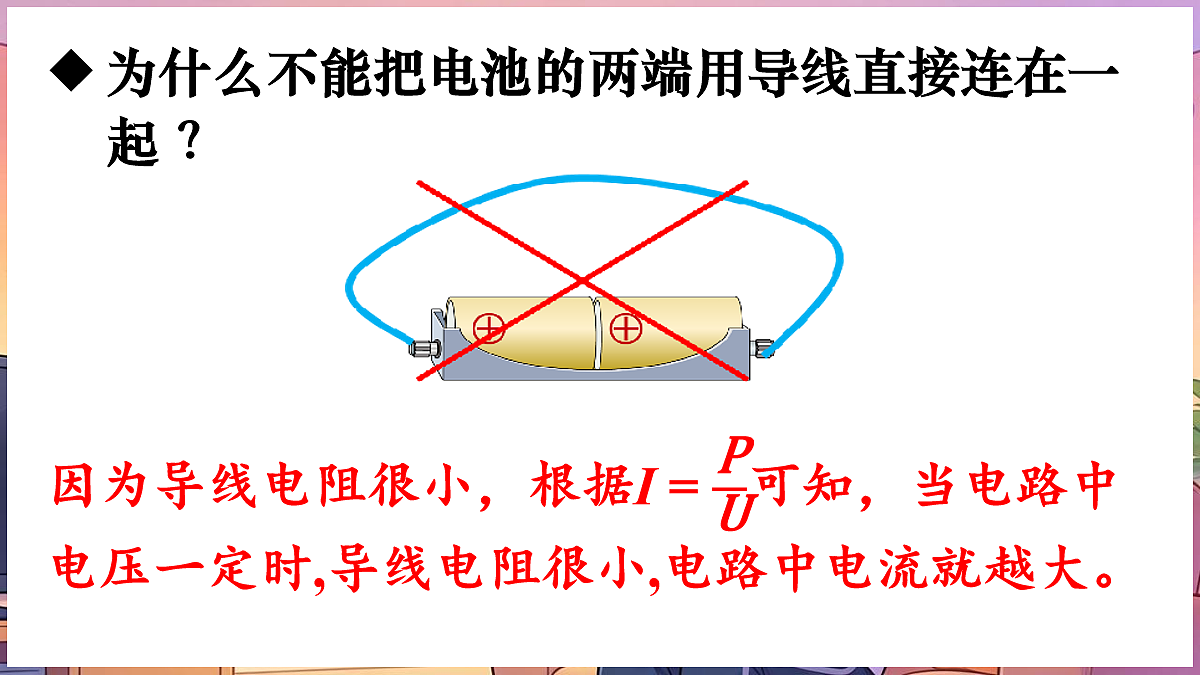

为什么不能把电池的两端用导线直接连在一起 ？
②线路老化，绝缘层破坏而造成短路。
①改装电路时不小心将火线和零线直接连通。
③电器进水造成短路。
发生短路时，导线为什么会烧断？
因为电流很大，产生大量的热，导线的温度升高，超过熔点。
如果在家庭电路中也发生短路，会产生怎样的后果？
怎样尽量避免家庭电路中出现短路？
定期检查导线；不要使用绝缘皮破损的插头等。
如果家庭电路中发生短路事故，应该怎么处理？
断开总开关，请专业电路检修人员检查电路，排除故障后才能正常使用。
由于人体是导体，人体触及带电体时，就有电流通过人体。
触电是电流从人体中通过造成的。
人体能感知的最小电流为0.5mA
电流对人体造成伤害的两个关键因素是什么？
触电电流的大小与哪些因素有关呢？
触电电流大小，取决于加在人体上某两点间的电压和人体电阻。
人体电阻通常包括外部电阻和内部电阻
外部电阻：与触电当时所穿衣服、鞋袜以及身体的潮湿情况有关，从几千欧到几十兆欧不等。
内部电阻：与触电者的皮肤电阻和体内电阻有关。
可见，安全电压值与环境条件有很大关系。
人体电阻因人而异，并与清洁与否、干湿程度等有关。
1500Ω~2000Ω
指在一定条件下不致使人触电致死或致残的电压，一般情况下，安全电压为36V，持续接触的安全电压为24V。
我国规定的不同环境的安全电压——其额定值的五个等级为：42V、36V、24V、12V、6V。
常见的触电事故有哪几种呢？
家庭电路电压是220V．工农业生产的动力电电压是380V．它们都属于低压线路，
家庭电路触电多为低压触电，基本上有两种情形。
发现低压触电的人应该怎么办？
①立即切断电源如拉开电源开关或刀闸，拔除电源插头等
②用绝缘物体(如干燥的木棒、竹竿等)将导线移开，也可戴绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者
大型发电机的输出端以及远距离输电线的电压高达几千伏至几十万伏，属于高压线路。
高压设备电压很高（1000V以上），即使人与之不接触也会存在风险，因此应远离人们的活动范围，并设置危险标识。
高压触电有两种形式分别是:
当人体靠近高压带电体时，带电体与人之间发生放电所致。
高压线发生断线后落地，相线直接与地面接触，形成以落地点为中心，周围电压逐渐降低的区域。这时如果有人踏入此区域，沿半径方向两脚之间的电压叫作跨步电压。
在这种情况下，前脚接地点一人体一后脚接地点形成回路，使人触电。
与此类似，发生雷击的树下、避雷针引下线的接地点周围也有跨步电压。
①救护人员注意穿上胶底鞋或站在干燥的木板上，想方设法使伤员脱离电源，高压线需移开10米方能接近伤员。
②高压跨步触电：为保小命，赶快做“蛙跳”或“单脚跳”远离高压电线。
火灾是用电事故中常见的伴生灾害。
电流过大，导线发热，可能使绝缘皮着火。电线接头接触不良，散热不畅，局部过热，可能引燃导线。带电体通过空气放电时，会产生电火花或电弧，也可能引燃易燃物。
现代住宅的用电线路都有保护接地措施，三孔插座中的保护接地线PE直接与大地连接，或通过电源（变压器）的中性点接地。
采用了这些保护措施，当发生用电器金属外壳与其内的相线L连通时，其故障电流将使熔断器熔断或使断路器、漏电保护器自动切断电源，从而消除险情。
由于接地有严格的技术要求，对于早年修建的没有保护接地设施的住宅，居民不可自行埋设地线，也不可把自来水管或煤气管道当作接地线使用，否则，可能带来严重后果，如大范围自来水管、煤气管道带电，甚至由此会引起火灾或煤气爆炸。
为确保安全用电，日常生活中需要遵守哪些基本用电原则？(至少写出3条)
(1)不接触低压带电体，不靠近高压带电体；
(2)更换灯泡、搬动用电器前应断开电源开关；
(3)不弄湿用电器，不损坏绝缘层；
(4)保护装置、插座、导线、家用电器等达到使用寿命应及时更换。
1、某同学站在干燥的凳子上检修电灯，以下操作，不正确又是十分危险的是（ ） A 一手接触火线进行检修 B 一手接触零线进行检修 C 一手接触火线，另一手扶在水泥墙上进行检修 D 一手接触零线，另一手扶在水泥墙上进行检修
2、人体接触220V裸线触电，而鸟儿两脚站在高压裸电线上却相安无事的原因（ ）
A.鸟儿电阻小 B.鸟儿干燥不导电C.鸟儿两只脚在同一根线上D.鸟儿体积小
3、 下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（ ）A．开关中的两个线头相碰B．双孔插座中的两个线头相碰 C．灯泡灯丝断了D．插头和插座接触不良
4、下列做法符合安全用电原则的是(　　) A. 电视天线与电线接触 B. 用湿抹布擦带电的灯 C. 高压线下钓鱼 D. 有人触电首先切断电源
