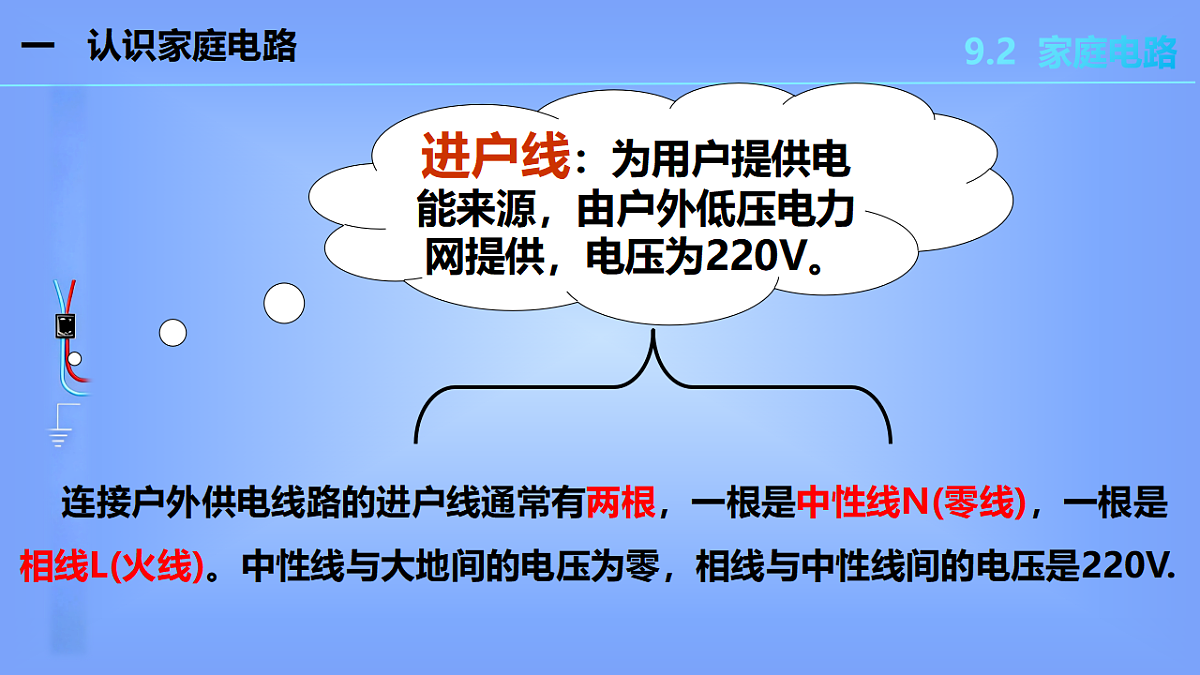

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
连接户外供电线路的进户线通常有两根，一根是中性线N(零线)，一根是相线L(火线)。中性线与大地间的电压为零，相线与中性线间的电压是220V.

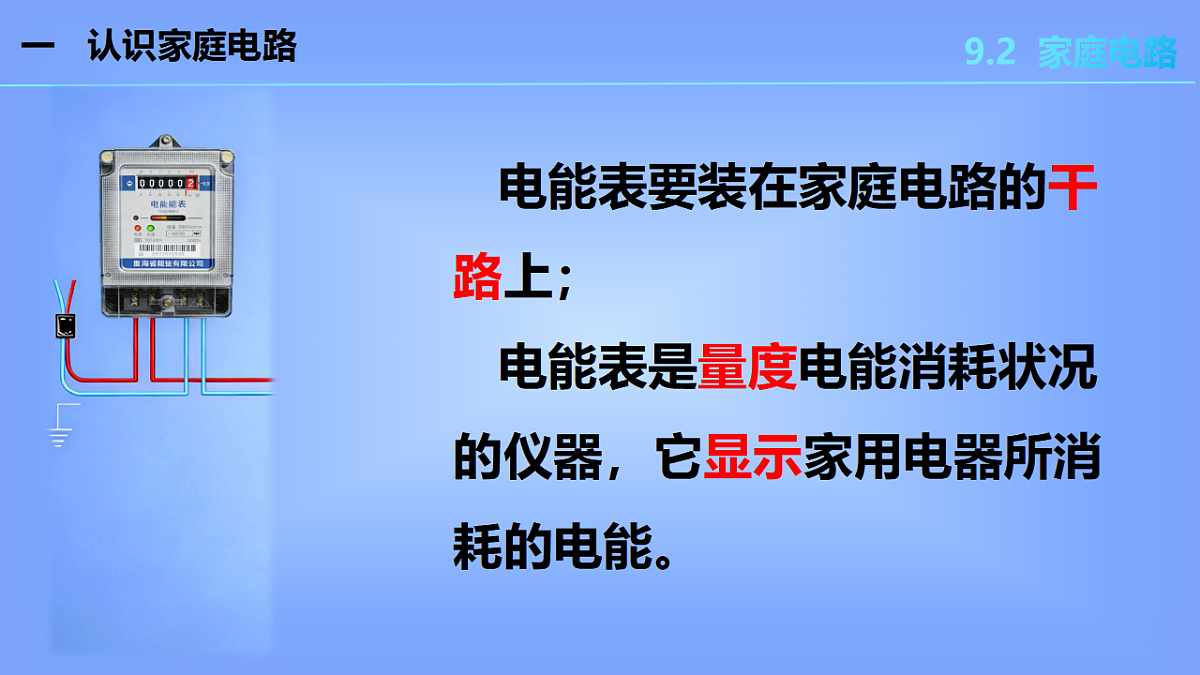

电能表要装在家庭电路的干路上； 电能表是量度电能消耗状况的仪器，它显示家用电器所消耗的电能。

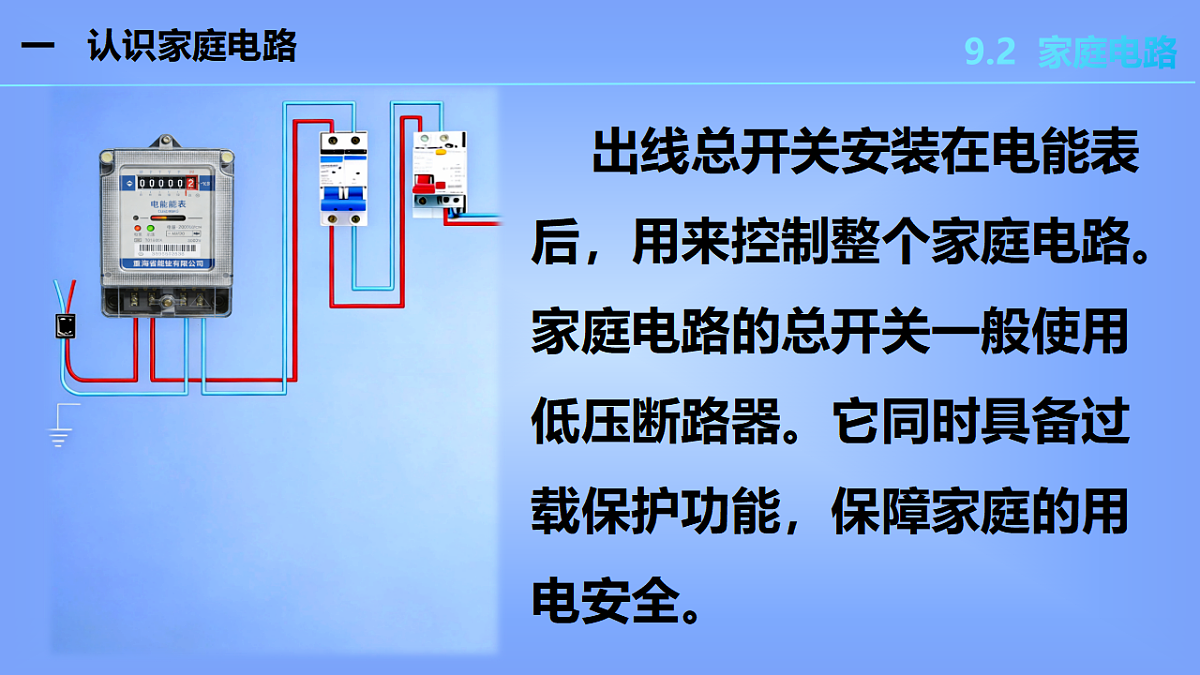

出线总开关安装在电能表后，用来控制整个家庭电路。家庭电路的总开关一般使用低压断路器。它同时具备过载保护功能，保障家庭的用电安全。
二 低压断路器（也称空气开关）：

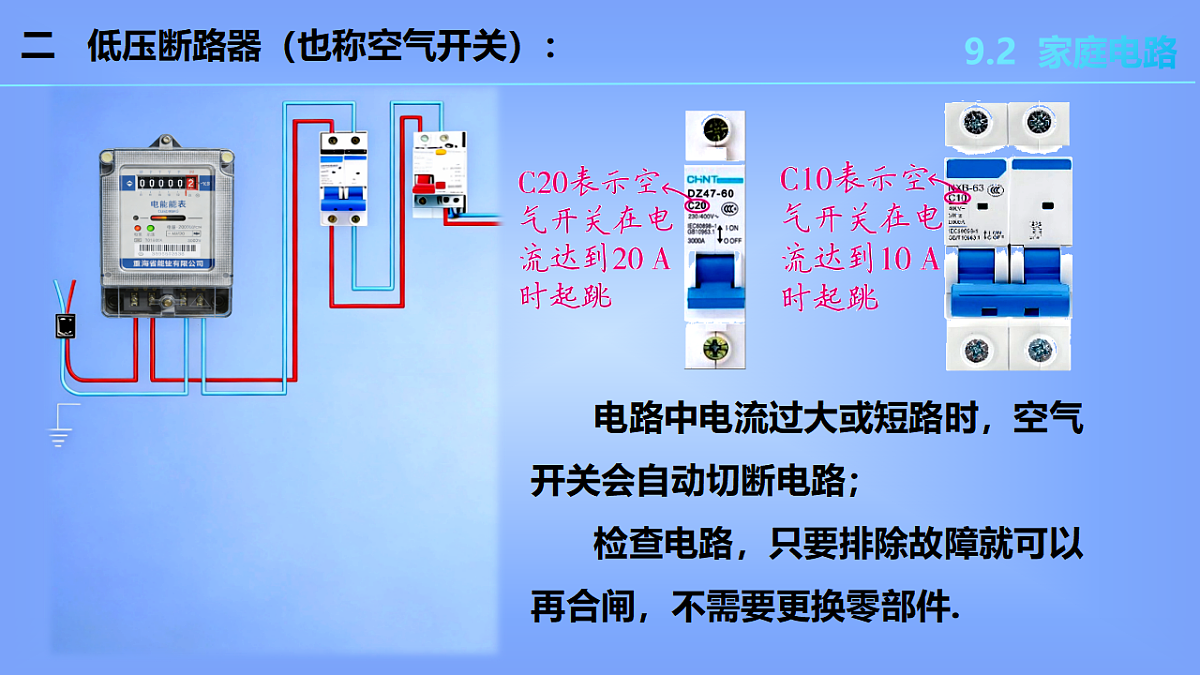

电路中电流过大或短路时，空气开关会自动切断电路； 检查电路，只要排除故障就可以再合闸，不需要更换零部件.

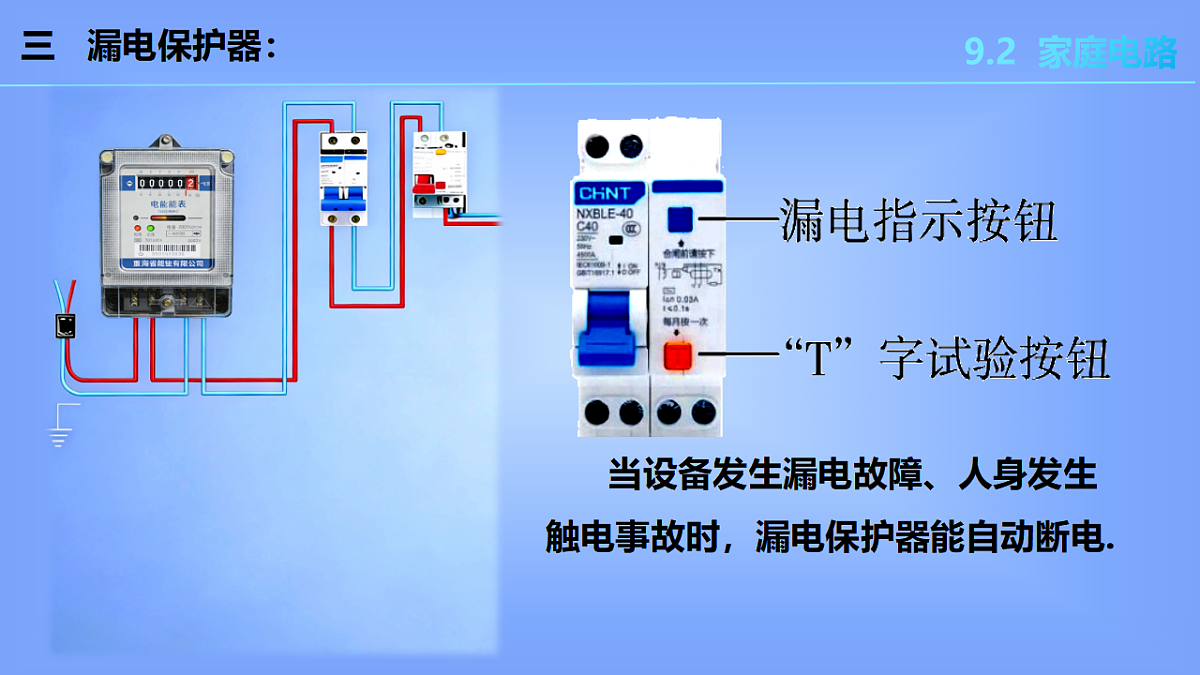

当设备发生漏电故障、人身发生触电事故时，漏电保护器能自动断电.

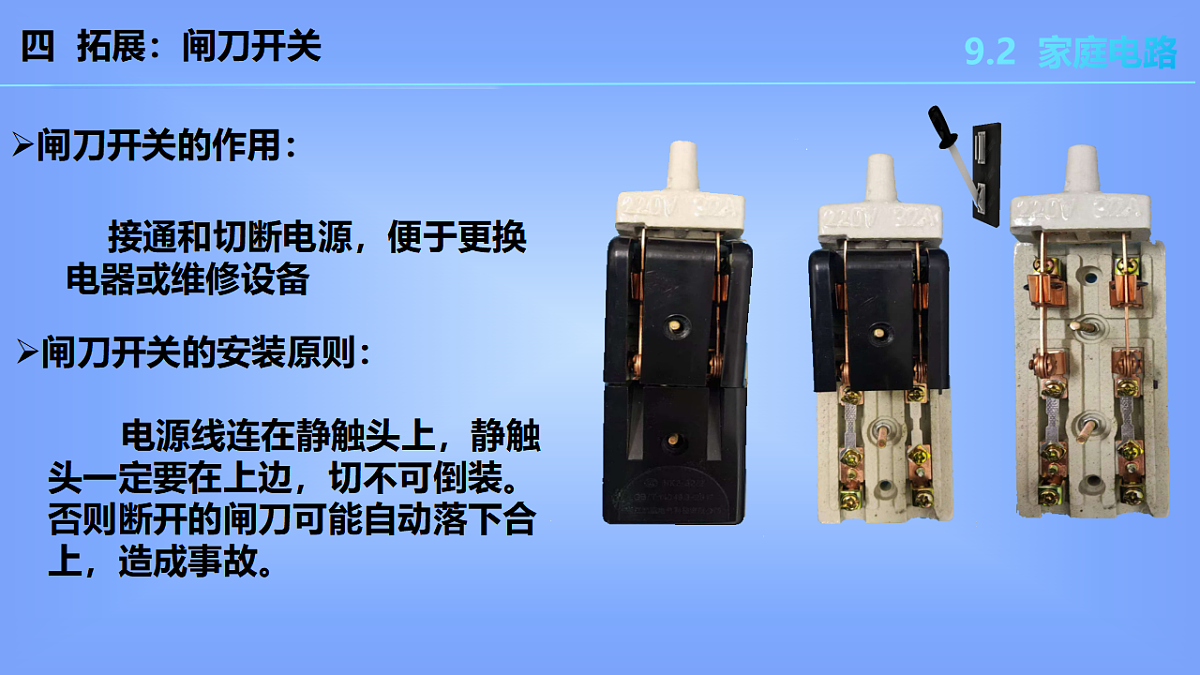

接通和切断电源，便于更换电器或维修设备
电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。

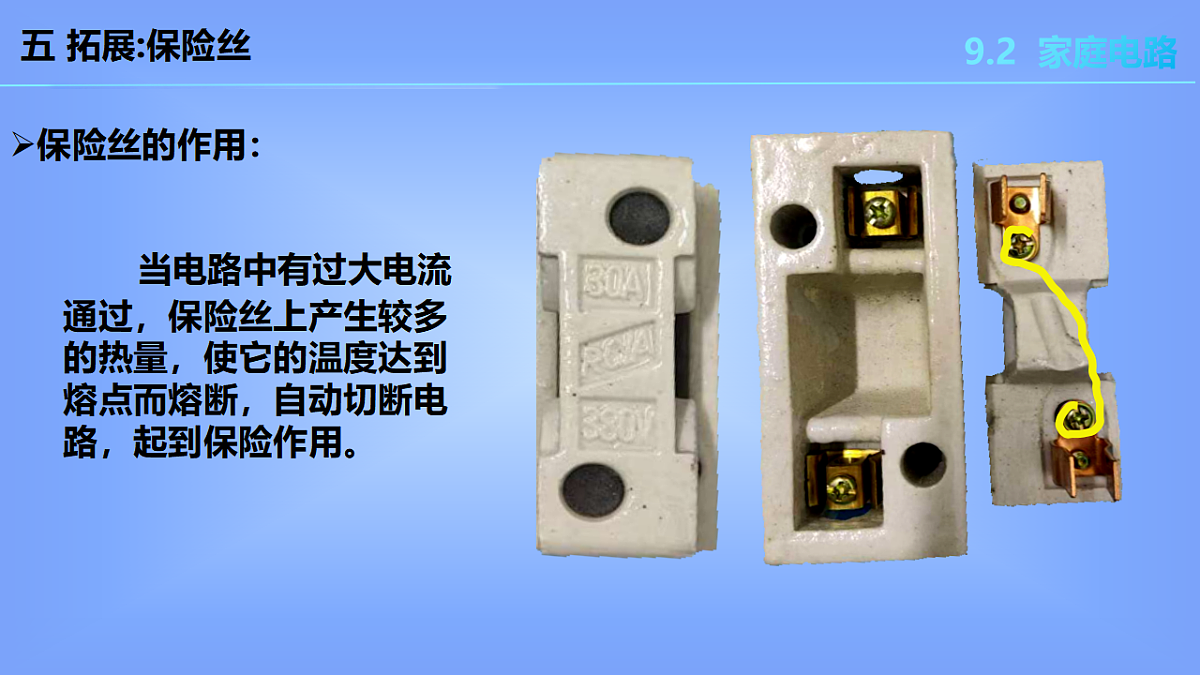

当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。
插座可以接电视、冰箱、洗衣机等家用电器。各个用电器之间是并联！开关与所控制用电器串联！
1.请用笔画线代替导线，将图9-2-7 中的三孔插座、由开关控制的电灯接入家庭电路中。
控制电灯的开关应与电灯串联，并且要接在火线上
1、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上B、保险丝安装在总开关后，当电路中有大电流通过时会熔断C、开关与用电器并联D、总开关千万不能倒装，其静触头应在上面
