物理九年级上册（2024）四、电压和电压表课后测评

这是一份物理九年级上册（2024）四、电压和电压表课后测评，共7页。试卷主要包含了选择题，填空题，实验探究题，综合题等内容，欢迎下载使用。

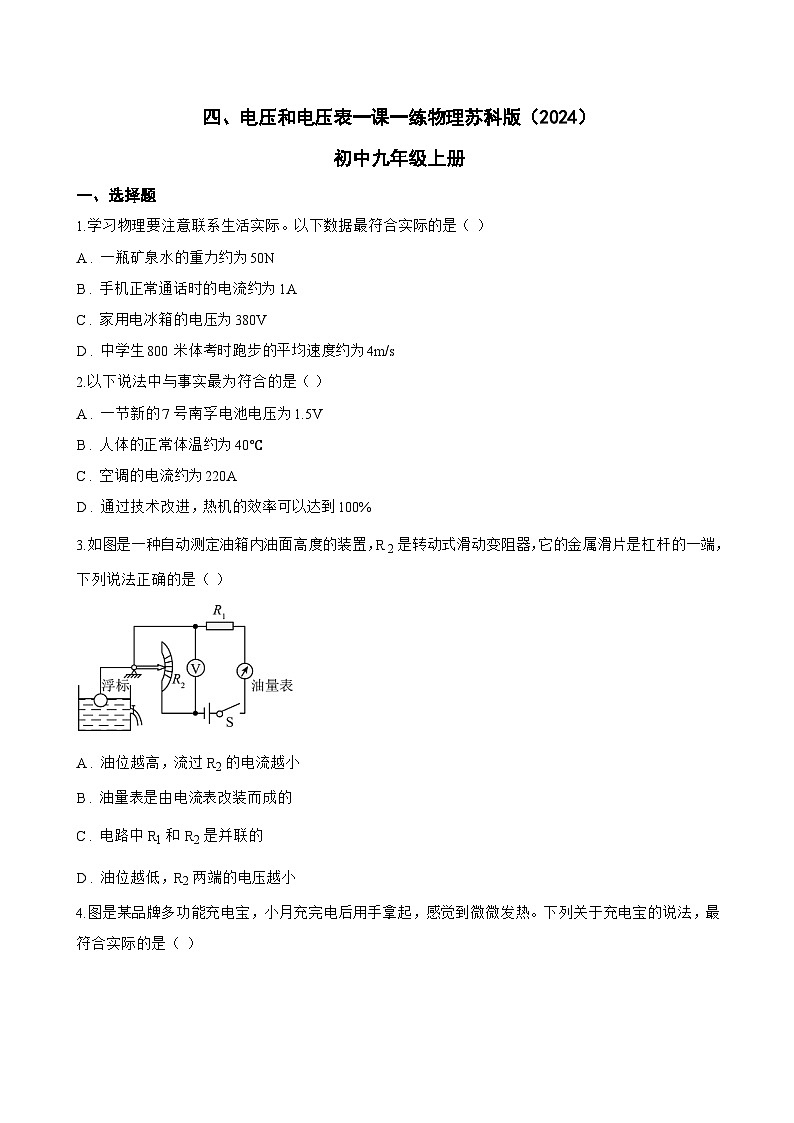

1.学习物理要注意联系生活实际。以下数据最符合实际的是（ ）
A . 一瓶矿泉水的重力约为50N
B . 手机正常通话时的电流约为1A
C . 家用电冰箱的电压为380V
D . 中学生800米体考时跑步的平均速度约为4m/s
2.以下说法中与事实最为符合的是（ ）
A . 一节新的7号南孚电池电压为1.5V
B . 人体的正常体温约为40℃
C . 空调的电流约为220A
D . 通过技术改进，热机的效率可以达到100%
3.如图是一种自动测定油箱内油面高度的装置，R 2是转动式滑动变阻器，它的金属滑片是杠杆的一端，下列说法正确的是（ ）
A . 油位越高，流过R2的电流越小
B . 油量表是由电流表改装而成的
C . 电路中R1和R2是并联的
D . 油位越低，R2两端的电压越小

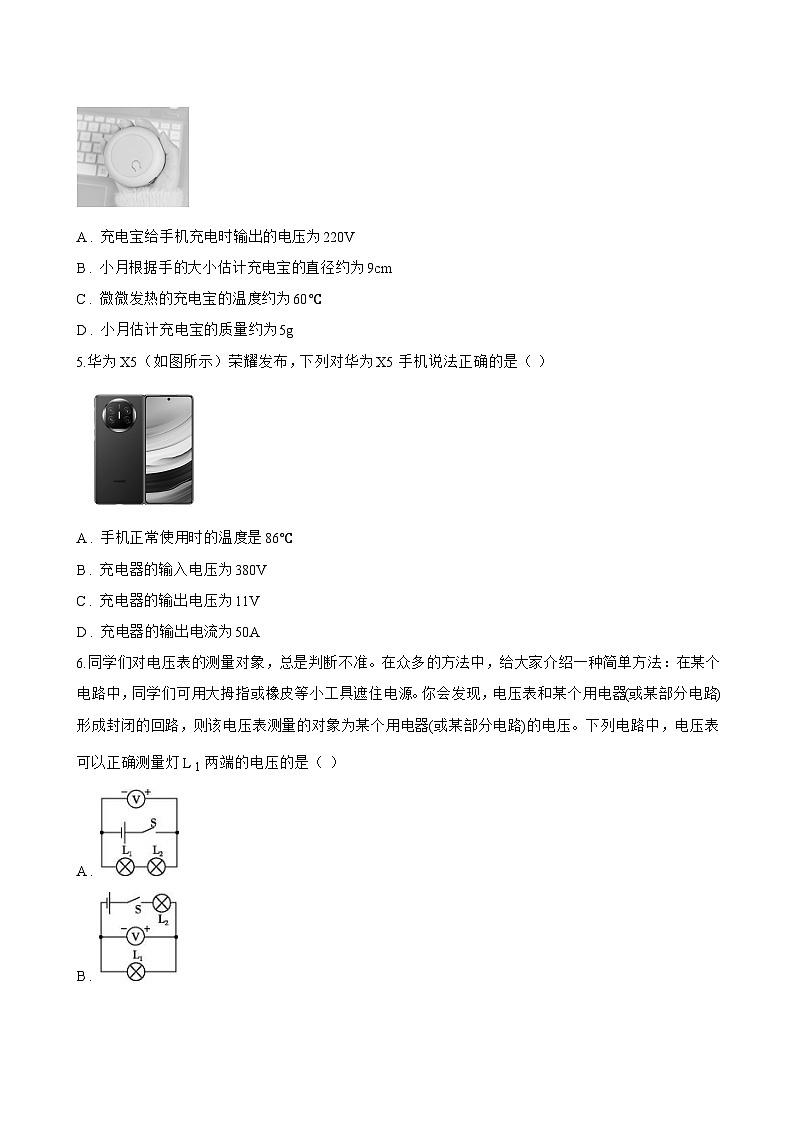

4.图是某品牌多功能充电宝，小月充完电后用手拿起，感觉到微微发热。下列关于充电宝的说法，最符合实际的是（ ）

A . 充电宝给手机充电时输出的电压为220V
B . 小月根据手的大小估计充电宝的直径约为9cm
C . 微微发热的充电宝的温度约为60℃
D . 小月估计充电宝的质量约为5g
5.华为X5（如图所示）荣耀发布，下列对华为X5手机说法正确的是（ ）
A . 手机正常使用时的温度是86℃
B . 充电器的输入电压为380V
C . 充电器的输出电压为11V
D . 充电器的输出电流为50A

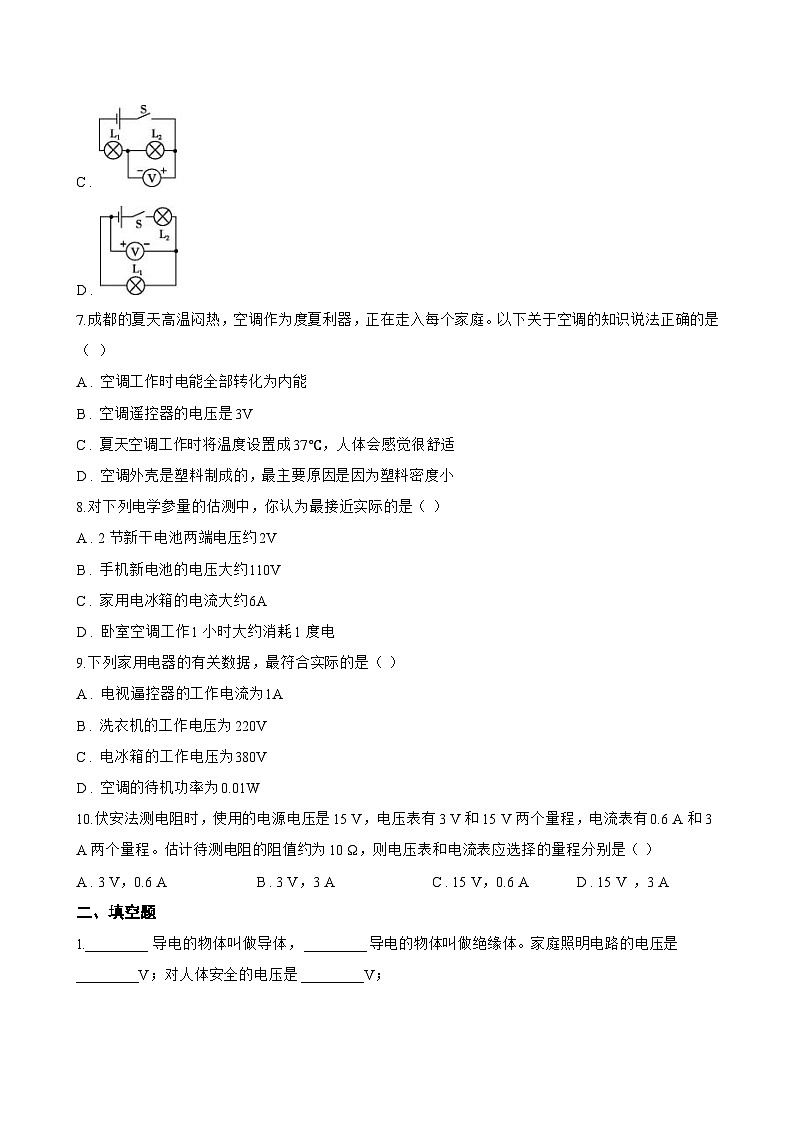

6.同学们对电压表的测量对象，总是判断不准。在众多的方法中，给大家介绍一种简单方法：在某个电路中，同学们可用大拇指或橡皮等小工具遮住电源。你会发现，电压表和某个用电器(或某部分电路)形成封闭的回路，则该电压表测量的对象为某个用电器(或某部分电路)的电压。下列电路中，电压表可以正确测量灯L 1两端的电压的是（ ）
A .
B .
C .
D .
7.成都的夏天高温闷热，空调作为度夏利器，正在走入每个家庭。以下关于空调的知识说法正确的是（ ）
A . 空调工作时电能全部转化为内能
B . 空调遥控器的电压是3V
C . 夏天空调工作时将温度设置成37℃，人体会感觉很舒适
D . 空调外壳是塑料制成的，最主要原因是因为塑料密度小
8.对下列电学参量的估测中，你认为最接近实际的是（ ）
A . 2节新干电池两端电压约2V
B . 手机新电池的电压大约110V
C . 家用电冰箱的电流大约6A
D . 卧室空调工作1小时大约消耗1度电
9.下列家用电器的有关数据，最符合实际的是（ ）
A . 电视逼控器的工作电流为1A
B . 洗衣机的工作电压为220V
C . 电冰箱的工作电压为380V
D . 空调的待机功率为0.01W
10.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程。估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是（ ）
A . 3 V，0.6 A B . 3 V，3 A C . 15 V，0.6 A D . 15 V ，3 A
二、填空题
1.________ 导电的物体叫做导体， ________ 导电的物体叫做绝缘体。家庭照明电路的电压是 ________ V；对人体安全的电压是 ________ V；
2.小山为自制“伏打电池”连接了如图所示的电路。闭合开关S，小灯泡发光，电压表指针右偏，金属B是电源的 ________ 极；灯泡中电子运动方向为 ________ （选填“从A到B”或“从B到A”）。
3.如下图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知这个电池的电压是 ________ V，铜片是 ________ 极。
4.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则L 2两端的电压为 ________ V，L 1两端的电压为 ________ V．
5.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。如：对人体安全的电压是 ________ V，教室里的灯是 ________ 联。
6.在探究串联电路的电压关系时，小明同学设计的实验电路如图所示。他先用电压表正确地测量了灯泡L 1两端的电压，为了测量灯泡L 2两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，你认为这种接法是 ________ （选填“正确”或“不正确”）的，理由是 ________ 。
三、实验探究题
1.小全在做“测量小灯泡的电功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。
（1） 该实验的实验原理是 ________ ；
（2） 连接电路时，图中导线a端应与电压表上标有数字“ ________ ”（选填“3”或“15”）的接线柱相连；
（3） 闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将图甲中滑片P向 ________ （选填“左”或“右”）端移动，使电压表的示数为2.5V；
（4） 小全同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像。可计算出小灯泡的额定功率是 ________ W。该图像不是直线，主要的原因是 ________ 。
2.爱动手实验的秋秋同学正在进行测量小灯泡两端电压的实验，连接的电路如图甲所示。
（1）她在选择电表时，是根据（选填电表上的标志）来确认所选电表是电压表的；
（2）闭合开关后，她观察到电压表指针偏转，但是小灯泡不亮，她对可能的原因分析不合理的是；
A．小灯泡实际功率较小 B．小灯泡断路了
C．小灯泡短路了 D．干电池用旧了，电压较低
（3）她排除故障后，连接电压表的量程为0~3V，电压表指针偏转如图乙所示，此时小灯泡两端电压为V；
（4）秋秋还和课外小组同学一起完成了制作水果电池的学科实践活动，在用橙子做电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图丙所示。由此可知：锌片是橙子电池的极（选填“正”或“负”）。
四、综合题
1.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
2.（1）如图甲所示，电能表的读数是 ________ kW·h，在30min内电能表的转盘转了2400转，则电路中用电器的电功率是 ________ W；
（2）图乙中，旋钮式电阻箱的阻值是 ________ Ω ， 图丙中，电压表的读数是 ________ V；
（3）在“探究电磁铁的磁性强弱跟什么因素有关”的实验时，如图丁所示，小惠是通过比较 ________ 来比较电磁铁磁性强弱的，图中实验探究的是电磁铁磁性强弱跟 ________ 的关系。
3.随着人们生活水平的提高，越来越多的家庭选择手持式测温枪作为测温工具。如表所示是小武家使用的某款测温枪的一些参数。其内部部分电路示意图如图甲所示，已知 Rt是热敏电阻， R0为定值电阻，热敏电阻 Rt的阻值随温度 t的变化关系如图乙所示。
（1） 使用测温枪时，小武首先认真阅读了使用说明书，对一些注意事项进行了分析，你认为不合理的是____ 。
A . 测温枪测温时应该尽量近距离测量
B . 测温枪长时间不使用时，需要将电池取出
C . 测温枪可以在高温环境或风口位置进行使用
D . 测温枪可以长时间在湿度为 40%的环境进行使用
（2） 已知 R0=90Ω ， 按下按钮，开关 S1闭合，当电流表示数为 20mA时，显示屏的背景光是 ________ 色。
（3） 背光显示电路如图丙所示，电路中有一个蜂鸣器未画出， R'为定值电阻，智能开关 S2根据感温电路中的电流变化，可以分别接到 1、 2、 3三个不同的位置，从而使不同颜色的灯工作。并且智能开关无论接到哪个位置，电路中的各元件均能正常工作。当被测者体温达 37.3℃或更高时，蜂鸣器就会发出警报。在图丙所示电路中，蜂鸣器应该在图中的 ________ (选填“ A”、“ B”或“ C” )点处。
（4） 测温枪使用一段时间后，发现测温枪不能正常工作，则首先想到的操作是 ________ 。
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
XXX手持式测温枪
环境湿度
≤85%
体温模式下背光设置
电源电压
2节干电池
t37.9℃红色背光
