苏科版（2024）九年级上册（2024）三、电流和电流表课时训练

这是一份苏科版（2024）九年级上册（2024）三、电流和电流表课时训练，共8页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

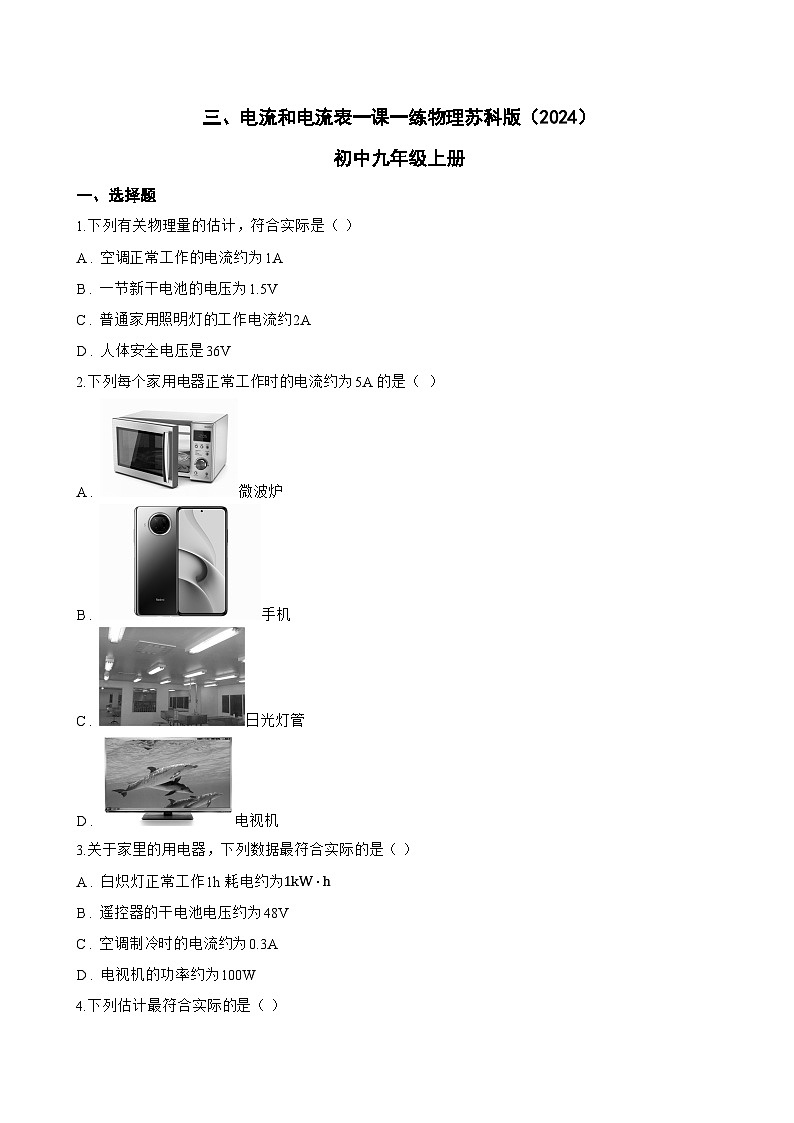

1.下列有关物理量的估计，符合实际是（ ）
A . 空调正常工作的电流约为1A
B . 一节新干电池的电压为1.5V
C . 普通家用照明灯的工作电流约2A
D . 人体安全电压是36V
2.下列每个家用电器正常工作时的电流约为5A的是（ ）
A . 微波炉
B . 手机
C . 日光灯管
D . 电视机
3.关于家里的用电器，下列数据最符合实际的是（ ）
A . 白炽灯正常工作1h耗电约为1kW⋅h
B . 遥控器的干电池电压约为48V
C . 空调制冷时的电流约为0.3A
D . 电视机的功率约为100W

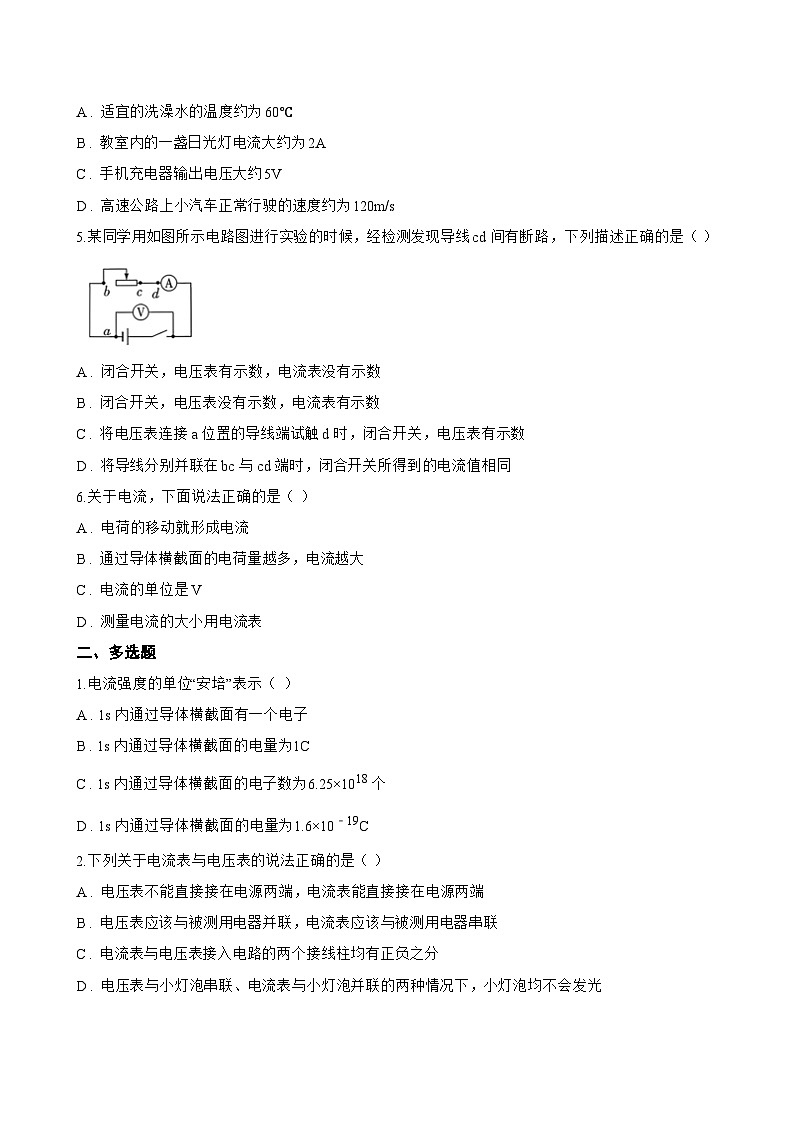

4.下列估计最符合实际的是（ ）
A . 适宜的洗澡水的温度约为60℃
B . 教室内的一盏日光灯电流大约为2A
C . 手机充电器输出电压大约5V
D . 高速公路上小汽车正常行驶的速度约为120m/s
5.某同学用如图所示电路图进行实验的时候，经检测发现导线 cd间有断路，下列描述正确的是（ ）
A . 闭合开关，电压表有示数，电流表没有示数
B . 闭合开关，电压表没有示数，电流表有示数
C . 将电压表连接a位置的导线端试触d时，闭合开关，电压表有示数
D . 将导线分别并联在 bc 与 cd端时，闭合开关所得到的电流值相同
6.关于电流，下面说法正确的是（ ）
A . 电荷的移动就形成电流
B . 通过导体横截面的电荷量越多，电流越大
C . 电流的单位是V
D . 测量电流的大小用电流表
二、多选题
1.电流强度的单位“安培”表示（ ）
A . 1s内通过导体横截面有一个电子
B . 1s内通过导体横截面的电量为1C
C . 1s内通过导体横截面的电子数为6.25×1018个
D . 1s内通过导体横截面的电量为1.6×10﹣19C
2.下列关于电流表与电压表的说法正确的是（ ）
A . 电压表不能直接接在电源两端，电流表能直接接在电源两端
B . 电压表应该与被测用电器并联，电流表应该与被测用电器串联
C . 电流表与电压表接入电路的两个接线柱均有正负之分
D . 电压表与小灯泡串联、电流表与小灯泡并联的两种情况下，小灯泡均不会发光

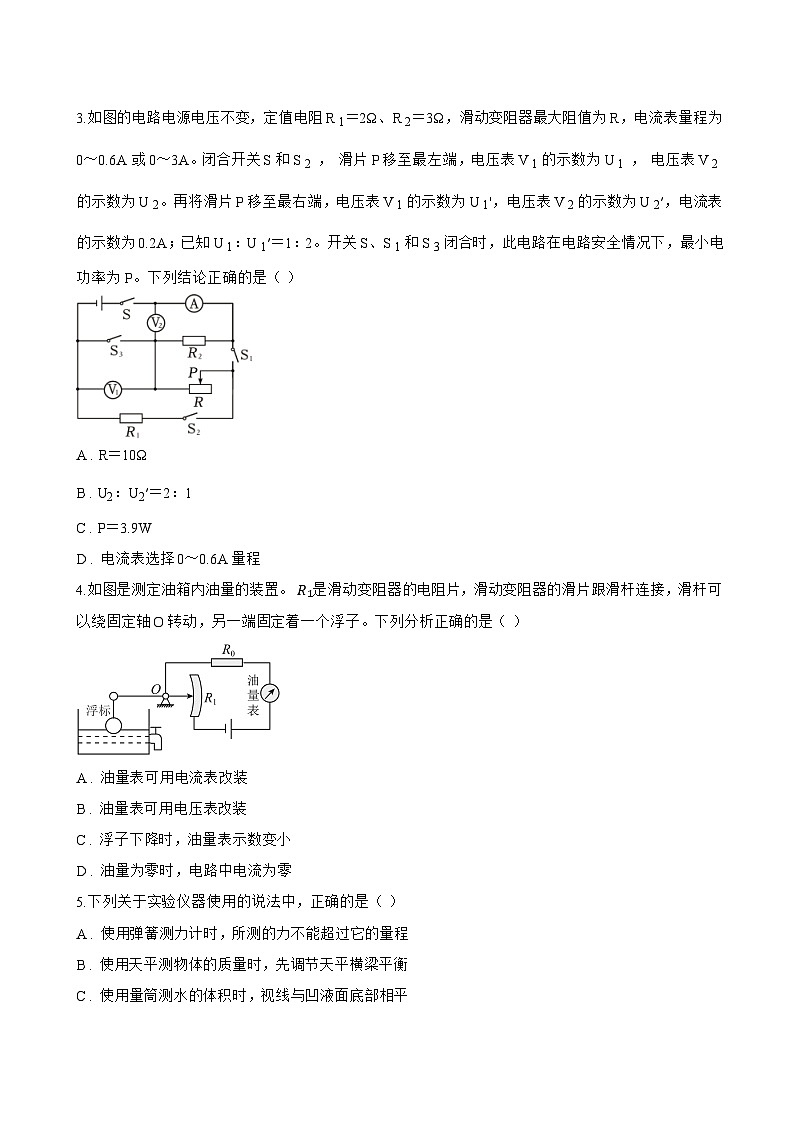

3.如图的电路电源电压不变，定值电阻R 1＝2Ω、R 2＝3Ω，滑动变阻器最大阻值为R，电流表量程为0～0.6A或0～3A。闭合开关S和S 2 ， 滑片P移至最左端，电压表V 1的示数为U 1 ， 电压表V 2的示数为U 2。再将滑片P移至最右端，电压表V 1的示数为U 1'，电压表V 2的示数为U 2′，电流表的示数为0.2A；已知U 1：U 1′＝1：2。开关S、S 1和S 3闭合时，此电路在电路安全情况下，最小电功率为P。下列结论正确的是（ ）
A . R＝10Ω
B . U2：U2′＝2：1
C . P＝3.9W
D . 电流表选择0～0.6A量程
4.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
5.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
三、填空题
1.电流用字母 ________ 来表示，单位是 ________ ，实验室中用 ________ 测量电流的大小，该仪器的元件符号是 ________ ，该仪器应与被测用电器之间 ________ 。
2.使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表 ________ 量程的接线柱．
3.小青用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 ________ V，电阻R的阻值为 ________ Ω。
4.电子手表中的工作电流约为2μA，合 ________ A；磁铁靠近手表会导致手表内部的零件被 ________ ，影响其正常工作。
5.电流是表示电流强弱的物理量，用符号 ________ 表示，国际单位是 ________ ，用符号 表示；测量电流强弱的仪表叫 ________ ，用符号 ________ 表示，实验室的电流表一般有 ________ 和 ________ 个量程．
6.小东同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表指针均指在零刻度处，当闭合开关试触时，发现所测电流值略为大于电流表的量程，则小东观察到电流表指针摆动情况如图 ________ （选填“甲”，或“乙”，或“丙”）；如果小东观察到电流表指针摆动情况如图甲，说明电流表 ________ 。
7.实验室里通常用 ________ 来测量电路中的电流．测量时，电流表必须和被测的用电器 ________ 联在电路里．
四、实验探究题
1.在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω．
（1） 某同学连接的电路如左图所示，请指出其中的两处错误或不妥：
① ________ ；
② ________ ．
（2） 将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是 ________ ．
（3） 实验时，调节滑动变阻器，当电压表的示数为 ________ V时，灯泡正常发光，此时电流表的示数如乙图所示，读数为 ________ A，该灯泡的额定功率为 ________ W．
（4） 该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为 ________ Ω．
2.如图是小明“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是 ________ 的（填“相同”或“不相同”）；
（2）用电流表测电流时，电流表应与被测电路 ________ 联（选填“串”或“并”），下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，造成这一错误的原因是 ________ ；
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。则甲的问题是： ________ ；乙的问题是： ________ ；
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是 ________ 。
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路 D．小灯泡靠近负极
3.小阳同学用“伏安法”测小灯泡的电阻，小灯泡标有电压2.5V，电源电压4.5V。

（1） 在连接电路时，开关应 ________ ，滑动变阻器滑片P应位于 ________ （选填“A”或“B”）。
（2） 用笔画线代替导线将实物连接成完整电路。
（3） 闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图所示，此时小灯泡的电阻约为 ________ Ω（保留一位小数）；他把多次测量的电流值和电压值绘制成I-U图线是一条曲线，原因是 ________ 。
（4） 如果利用此图还想测量标有电压为3.8V的小灯泡的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，应该把电压表并联在 ________ 的两端，当移动滑片使电压表示数为 ________ V，此时灯泡正常发光。
五、计算题
1.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
2.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
3.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
六、综合题
1.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
2.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
3.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
电流表的位置
A
B
C
电流I/A
0.32
0.32
1.6
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
