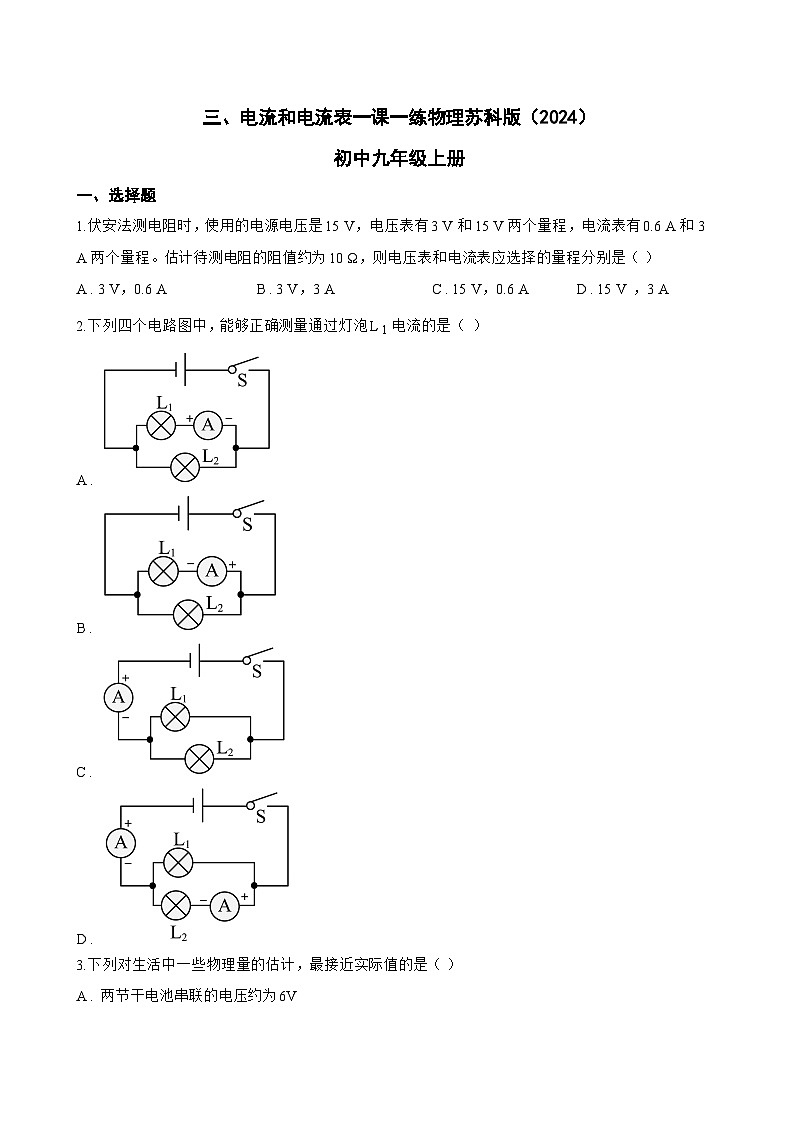

1.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程。估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是（ ）
A . 3 V，0.6 A B . 3 V，3 A C . 15 V，0.6 A D . 15 V ，3 A
2.下列四个电路图中，能够正确测量通过灯泡L 1电流的是（ ）
A .
B .
C .
D .
3.下列对生活中一些物理量的估计，最接近实际值的是（ ）
A . 两节干电池串联的电压约为6V
B . 对人体安全的电压是36V
C . 学生实验小灯泡工作时的电流约为200mA
D . 空调工作时的电流约为1A

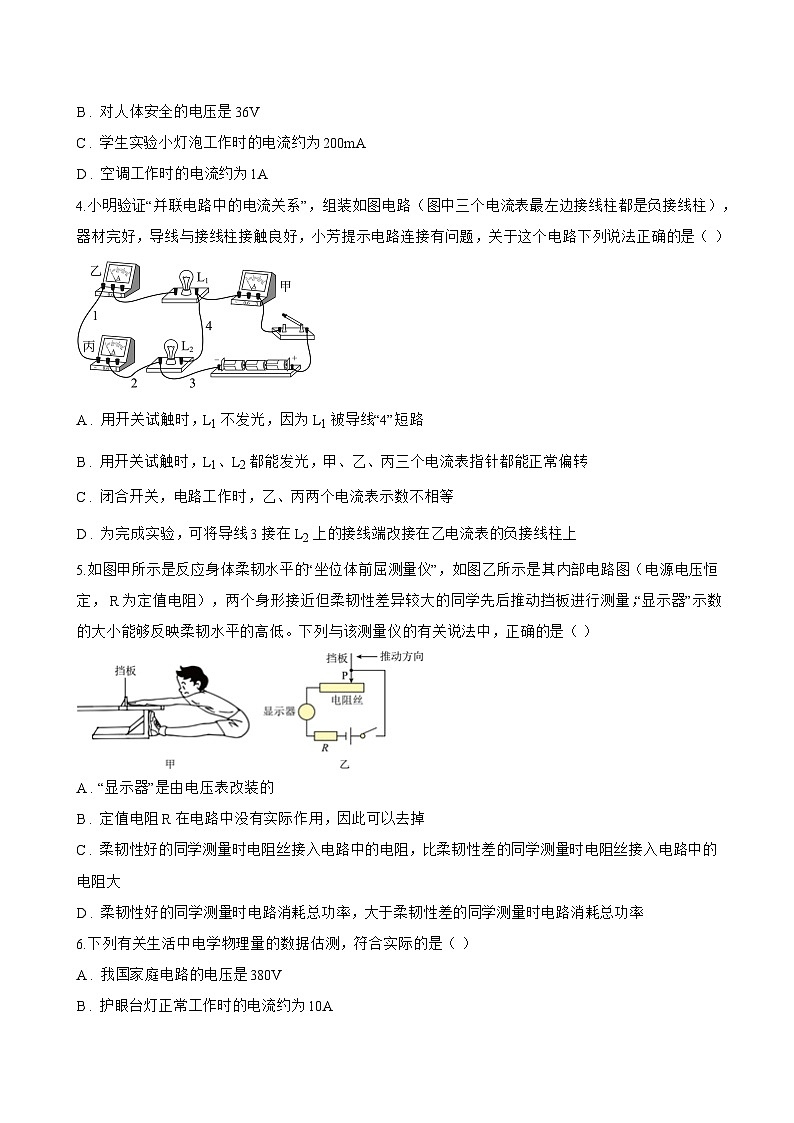

4.小明验证“并联电路中的电流关系”，组装如图电路（图中三个电流表最左边接线柱都是负接线柱），器材完好，导线与接线柱接触良好，小芳提示电路连接有问题，关于这个电路下列说法正确的是（ ）
A . 用开关试触时，L1不发光，因为L1被导线“4”短路
B . 用开关试触时，L1、L2都能发光，甲、乙、丙三个电流表指针都能正常偏转
C . 闭合开关，电路工作时，乙、丙两个电流表示数不相等
D . 为完成实验，可将导线3接在L2上的接线端改接在乙电流表的负接线柱上
5.如图甲所示是反应身体柔韧水平的“坐位体前屈测量仪”，如图乙所示是其内部电路图（电源电压恒定， R为定值电阻），两个身形接近但柔韧性差异较大的同学先后推动挡板进行测量，“显示器”示数的大小能够反映柔韧水平的高低。下列与该测量仪的有关说法中，正确的是（ ）
A . “显示器”是由电压表改装的
B . 定值电阻R在电路中没有实际作用，因此可以去掉
C . 柔韧性好的同学测量时电阻丝接入电路中的电阻，比柔韧性差的同学测量时电阻丝接入电路中的电阻大
D . 柔韧性好的同学测量时电路消耗总功率，大于柔韧性差的同学测量时电路消耗总功率

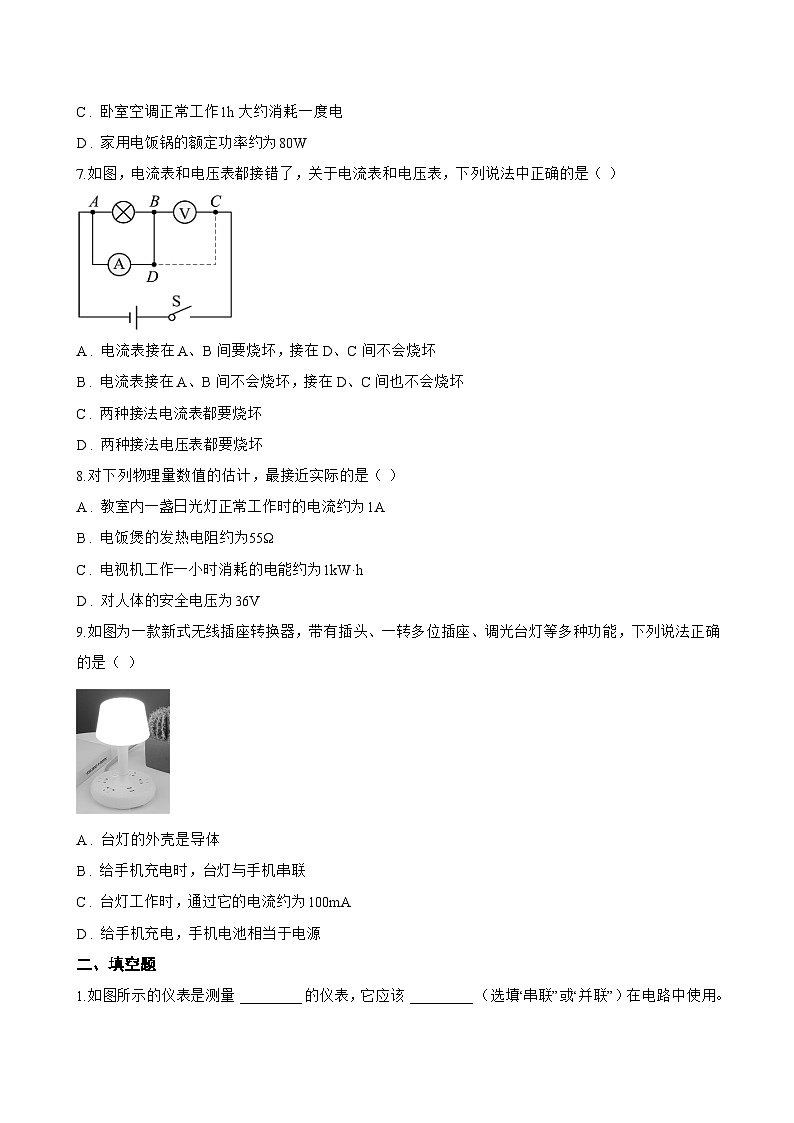

6.下列有关生活中电学物理量的数据估测，符合实际的是（ ）
A . 我国家庭电路的电压是380V
B . 护眼台灯正常工作时的电流约为10A
C . 卧室空调正常工作1h大约消耗一度电
D . 家用电饭锅的额定功率约为80W
7.如图，电流表和电压表都接错了，关于电流表和电压表，下列说法中正确的是（ ）
A . 电流表接在A、B间要烧坏，接在D、C间不会烧坏
B . 电流表接在A、B间不会烧坏，接在D、C间也不会烧坏
C . 两种接法电流表都要烧坏
D . 两种接法电压表都要烧坏
8.对下列物理量数值的估计，最接近实际的是（ ）
A . 教室内一盏日光灯正常工作时的电流约为1A
B . 电饭煲的发热电阻约为55Ω
C . 电视机工作一小时消耗的电能约为1kW·h
D . 对人体的安全电压为36V
9.如图为一款新式无线插座转换器，带有插头、一转多位插座、调光台灯等多种功能，下列说法正确的是（ ）
A . 台灯的外壳是导体
B . 给手机充电时，台灯与手机串联
C . 台灯工作时，通过它的电流约为100mA
D . 给手机充电，手机电池相当于电源
二、填空题
1.如图所示的仪表是测量 ________ 的仪表，它应该 ________ （选填“串联”或“并联”）在电路中使用。
2.测量电流的仪器是 ________ ，电路图中的符号是 ________
3.如图电流表若接的是 0−0.6A 的量程，电流表的示数为 ________ A ，如图所示，实验时发现甲、乙两电流表指针位置恰好都如图所示，则可知此时电流表甲示数为 ________ A ，乙示数为 ________ A ，丙示数为 ________ A ．
4.两个相同的电流表，均有两个量程（ 0∼0.6A和 0∼3A）。如图甲，闭合开关S，两灯泡均发光，两个电流表指针偏转的角度恰好相同，如图乙，则电流表 A1的示数为 ________ A，通过 L1与 L2的电流之比为 ________ 。
5.小明用如图所示的电路“探究并联电路中电流的规律”，图中的电流表的示数为 ________ A；如果实验中 L1的灯丝突然被烧断，则电流表的示数将 ________ （选填“变大”、“变小”或“不变”）。
6.在电学实验中，连接电路时电键应处于 ________ 状态，电流表应 ________ 在被测电路（选填“串联”或“并联”），电流应从电流表的 ________ 接线柱流入．
7.图中电流表读数是 ________ A；温度计的示数是 ________ ℃。
8.有些电路图看起来比较复杂，有电流表和电压表，不知道电路中的电阻或灯泡是怎么连接的，这时要对电路进行简化，使电路简化的原则是遇到电流表时按 ________ 处理，遇到电压表时按 ________ 处理，这是因为电压表的电阻比较 ________ .
9.在我国，家庭电路的电压是 ________ V，学生实验用小灯泡的电流约为300 ________ （填上适当的单位）。
三、实验探究题
1.安娜同学想利用图甲所给实验器材“测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω．
图甲
图乙
（1） 电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线。
（2） 正确连接电路后，闭合开关，移动滑片P到某一点时，电压表示数为2.4V；继续移动滑片P向 ________ （选填“A”或“B”）端移动，使电压表的示数为3.8V，此时电流表的示数如图乙所示，小灯泡的额定功率是 ________ W。
2.测量并联电路的电流。实验小组想要测量并联电路各支路及干路电流的大小，连接测量电路如图甲所示；
（1）请你在图乙方框中画出此实验电路所对应的电路图； ________
（2）闭合开关，发现L1不亮，而L2亮。则电路故障可能是L1 ________ 。排除故障后继续实验，电流表的示数为0.26A，可知 ________ （填“L1支路”、“L2支路”）的电流为0.26A；
（3）实验小组准备全部拆除电路后再次连接电路测量其它位置的电流。物理老师指出：在原电路基础上只需移动一根导线即可测量出干路电流。请找到需要移动的这根导线，在图丙中将这根导线上打上“×”，然后画出正确的连接； ________
（4）移动之后，闭合开关，电流表示数如图丁所示，则另一条支路的电流是 ________ A。
3.小华在实验室做电学实验的时候，看到一颗铁螺丝钉，他将导线绕在铁螺丝钉上设计了如图甲所示的电路。根据所学知识回答下列问题。
（1） 闭合开关，根据安培定则，在图甲括号中标出铁螺丝钉右端的极性 ________ （N或S）。
（2） 他将滑动变阻器滑片向左移动，发现绕线铁螺丝钉吸引铁屑的数量变多，说明绕线铁螺丝钉的磁性变 ________ 。
（3） 他取下铁螺丝钉，使导线伸直，用该电路测量定值电阻的阻值。他按照正确步骤进行了3次实验，记录数据如表格所示，第1次的实验中，电流表的示数如图乙为 ________ A。
（4） 根据表格数据，测得定值电阻的阻值为 ________ Ω（结果保留1位小数）。
四、计算题
1.如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
2.一个定值电阻R和一个小灯泡L，当定值电阻R两端的电压为1V时，通过定值电阻R的电流为0.1A。将定值电阻R和小灯泡L连接成图甲所示的电路，电源电压不变，只闭合开关S 1时，电流表的示数如图乙所示；只闭合开关S 2时，小灯泡L正常发光。通过小灯泡L的电流与其两端的电压的关系图像如图丙所示，求：
（1） 电源电压；
（2） 小灯泡L正常发光时的阻值。
3.结合下列条件，分析如图所示的电路，完成计算。
（1） 若a、b两表均是电压表，示数分别为7V和8V，电源电压为10V，则各灯两端的电压分别是多少？
（2） 若a、b两表均是电流表，示数分别为0.7A和0.8A，通过开关的电流为1.2A，则通过各灯的电流分别是多少？
4.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
5.自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为 I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
五、综合题
1.如图是两种仪器的测量情形
（1） 图1电流表的示数为 ________ A
（2） 图2体温计的示数为 ________
2.我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
（1） 上表中的最后一空处相应的百分误差应是 ________ %．
（2） 从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差 ________ （选填“越大““越小“或“不变“）．
（3） 如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的 ________ ．
3.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
4.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
实验次数
电压U/V
电流I/A
1
2.4
2
3.6
0.3
3
5.0
0.4
电流表的偏转角度
量程为0—0.6电流表的读数
百分误差
满刻度
0.60
2.5%
满刻度的二分之一
0.30
5.0%
满刻度三分之一
0.20
7.5%
满刻度四分之一
0.15
10%
满刻度十分之一
0.06
25%
满刻度二十分之一
0.03
