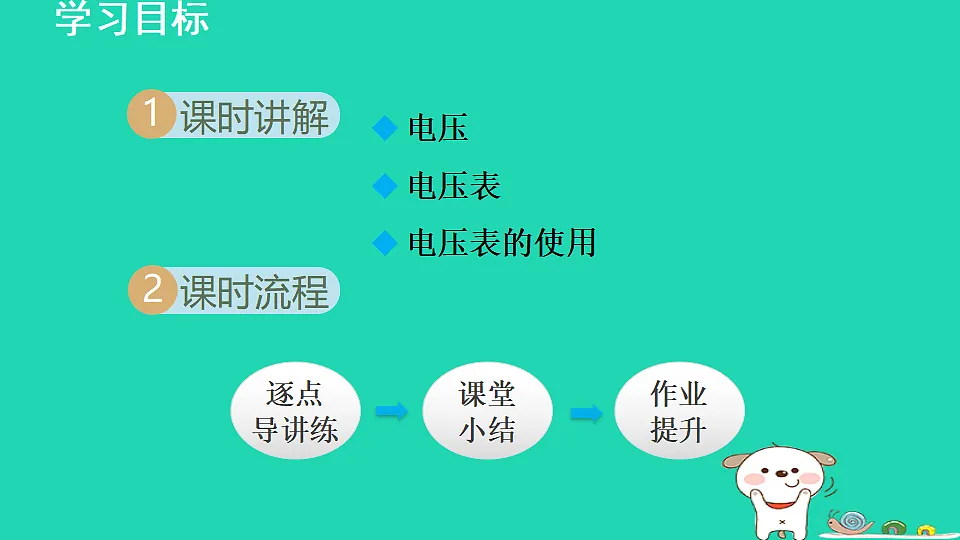

电压电压表电压表的使用

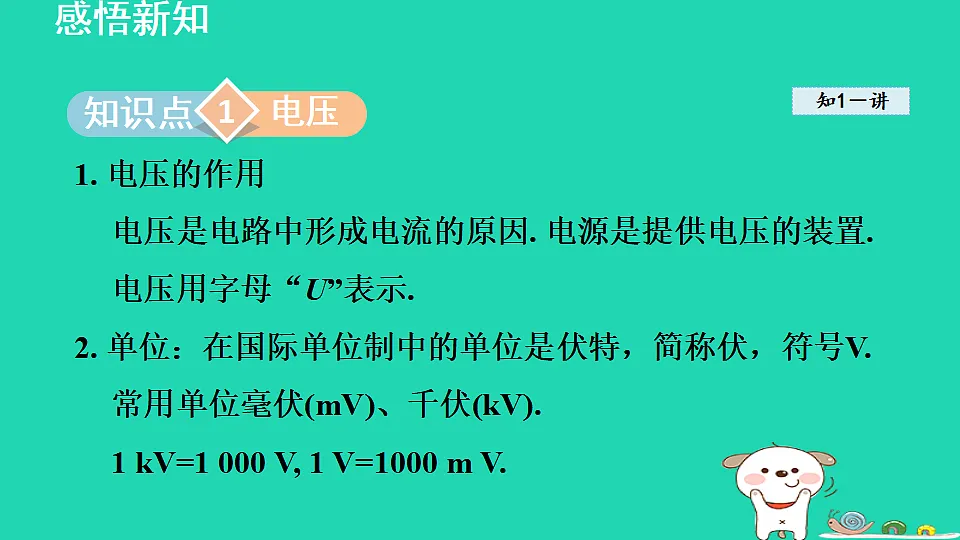

1. 电压的作用电压是电路中形成电流的原因. 电源是提供电压的装置.电压用字母“U”表示.2. 单位：在国际单位制中的单位是伏特，简称伏，符号V.常用单位毫伏(mV)、千伏(kV).1 kV=1 000 V, 1 V=1000 m V.

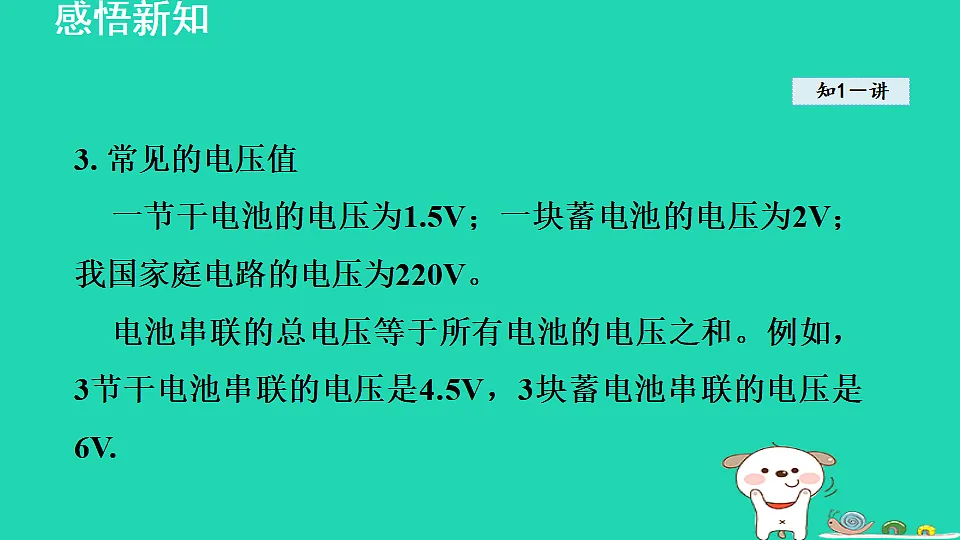

3. 常见的电压值一节干电池的电压为1.5V；一块蓄电池的电压为2V；我国家庭电路的电压为220V。电池串联的总电压等于所有电池的电压之和。例如，3节干电池串联的电压是4.5V，3块蓄电池串联的电压是6V.

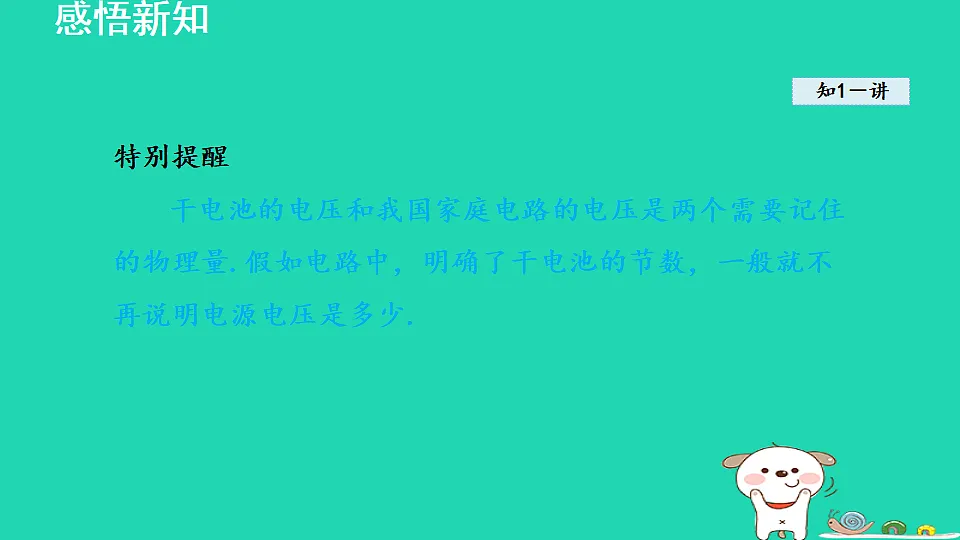

特别提醒干电池的电压和我国家庭电路的电压是两个需要记住的物理量. 假如电路中，明确了干电池的节数，一般就不再说明电源电压是多少.

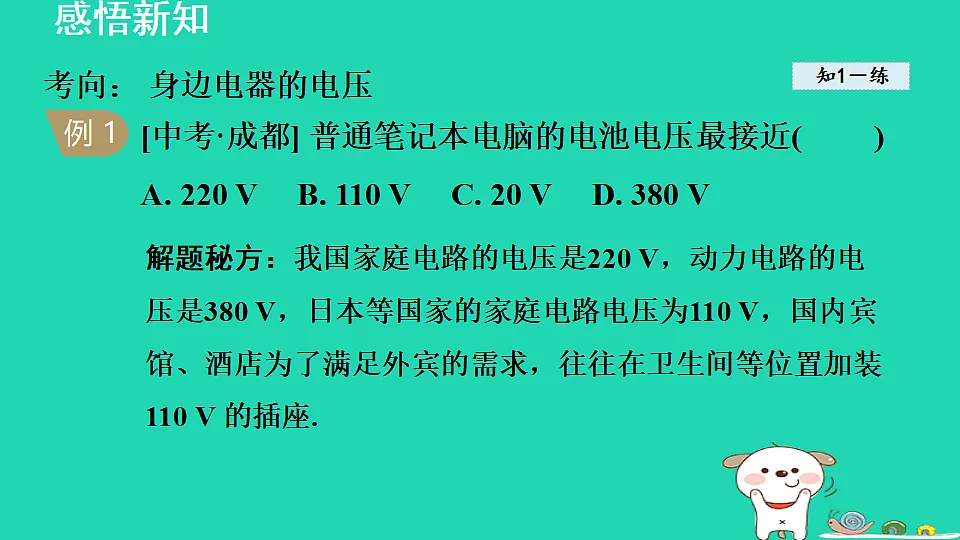

[中考·成都] 普通笔记本电脑的电池电压最接近( )A. 220 V B. 110 V C. 20 V D. 380 V
解题秘方：我国家庭电路的电压是220 V，动力电路的电压是380 V，日本等国家的家庭电路电压为110 V，国内宾馆、酒店为了满足外宾的需求，往往在卫生间等位置加装110 V 的插座.
考向： 身边电器的电压

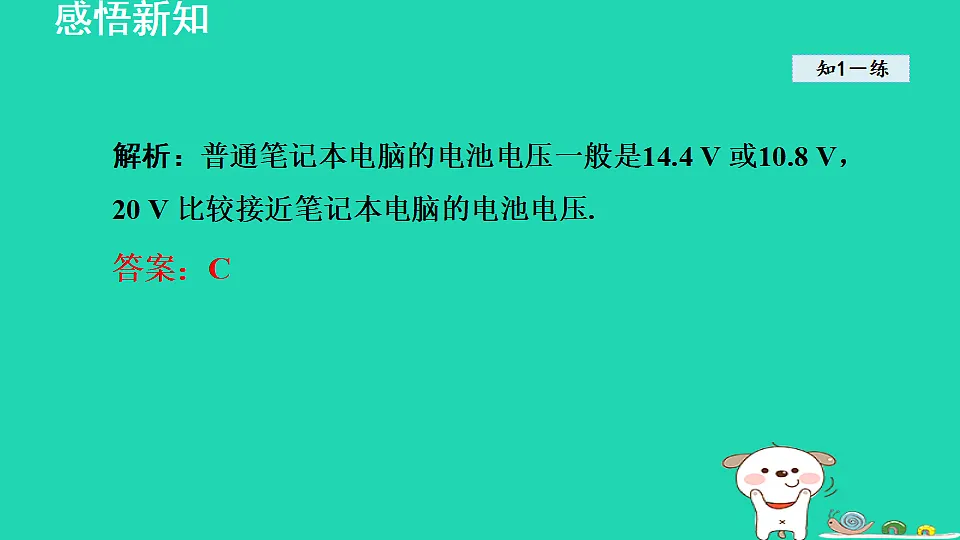

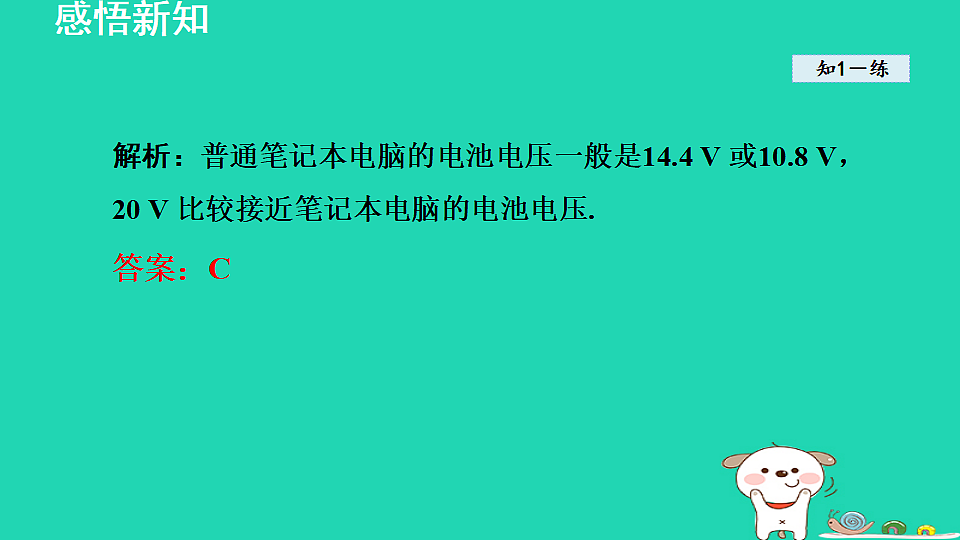

解析：普通笔记本电脑的电池电压一般是14.4 V 或10.8 V，20 V 比较接近笔记本电脑的电池电压.

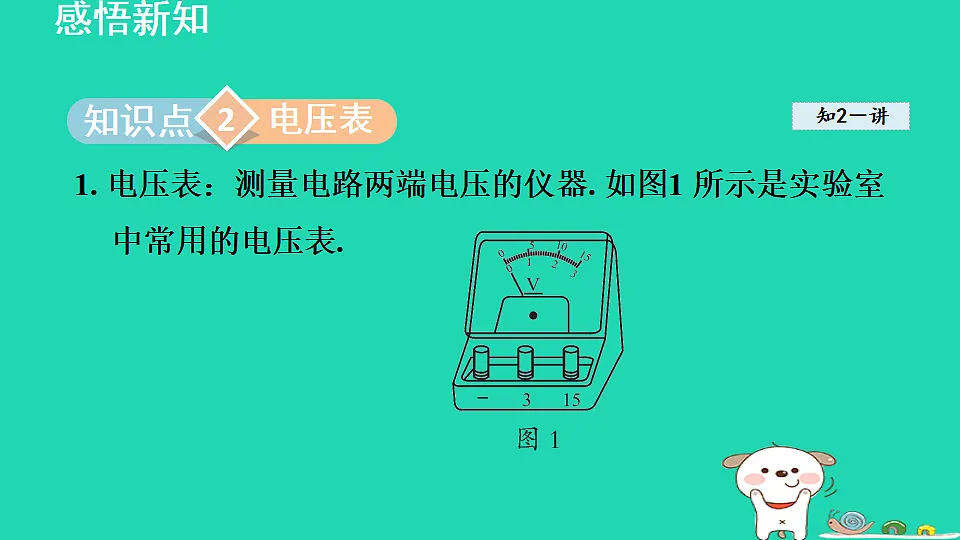

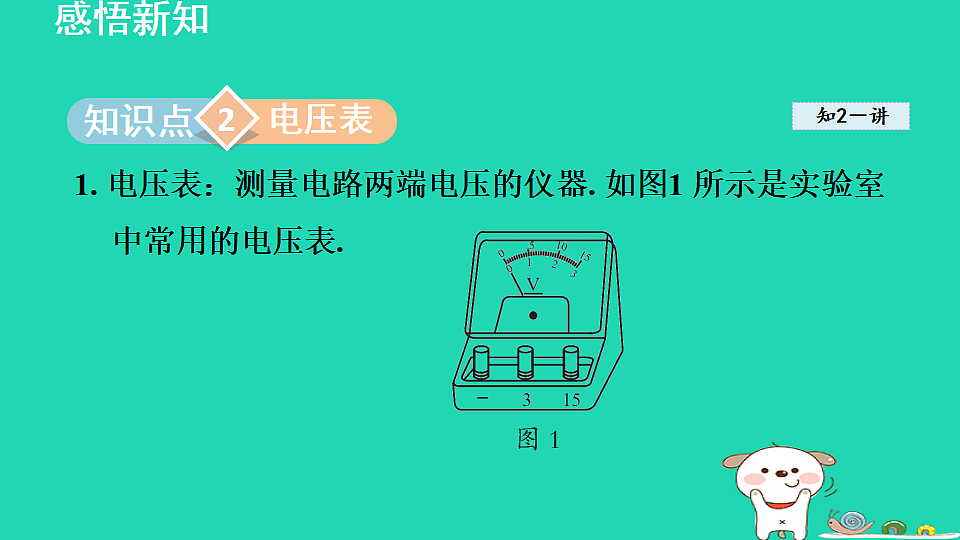

1. 电压表：测量电路两端电压的仪器. 如图1 所示是实验室中常用的电压表.
2. 电压表两个量程的比较
深度思考 电压表测两个不同用电器两端的电压时，一个选用“0~3 V”的量程，另一个选用“0~15 V”的量程. 如果指针恰好指在同一位置，则两个用电器两端电压的大小关系是怎样的？
深度理解电压表两个量程之间是5 倍的关系，用不同量程测量，指针指在同一位置时，两个用电器两端的电压大小也是5 倍的关系.
知识点拨量程选择不当的结果：量程选择过小时，电压表会因电压超过量程而损坏；量程选择过大时，电压表读数的误差大.
3. 电压表的使用(1)连接：电压表必须并联在待测电路两端，电流从标有“3”“15”的接线柱流入电压表，从标有“－”的接线柱流出电压表.(2)量程：在估计电路电压的基础上，选择合适的量程. 电压的范围不能估计时，先用大量程试触(用)，根据指针偏转的角度选择合适的量程.
深度思考 电压表能否直接连接到电源的两极？
深度理解电压表相当于断路，可以直接连接到电源两极，这时测量电源两端的电压.
4. 电压表和电流表使用的不同点
[西安雁塔区模拟]如图2 所示的电路，请用笔画线代替导线完成电路的连接，要求：L1 与L2 串联，电压表测量L2 两端的电压，导线不能交叉。
解题秘方：连接有电压表的串联电路，应按照“先串后并”的顺序连接，即先连接串联电路，最后连接电压表。连接电压表时，首先要正确选择量程，若电源电压为两节干电池串联，则电压表选择小量程测量；其次要注意既要将电压表并联连接，又要考虑电流“正进负出”，即“电压表正接线柱接电流流入的一端，负接线柱接电流流出的一端”。
解析：两灯串联，应将两灯顺次连接，电源电压为3 V，电压表测L2 两端的电压，电压表选用小量程并联在L2 的两端。
