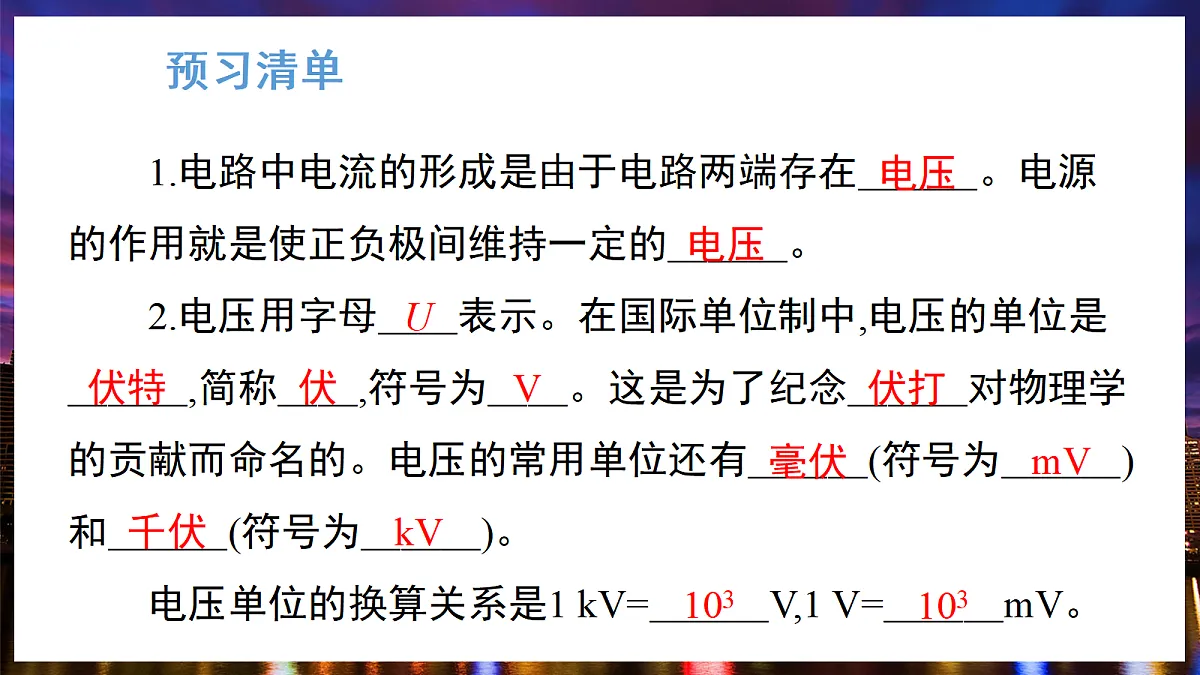

苏科版(2024)物理九年级上册第十三章　简单电路第四节　电压和电压表预习清单　　1.电路中电流的形成是由于电路两端存在＿＿＿。电源的作用就是使正负极间维持一定的＿＿＿。　　2.电压用字母＿＿表示。在国际单位制中,电压的单位是＿＿＿,简称＿＿,符号为＿＿。这是为了纪念＿＿＿对物理学的贡献而命名的。电压的常用单位还有＿＿＿(符号为＿＿＿)和＿＿＿(符号为＿＿＿)。　　电压单位的换算关系是1 kV=＿＿＿V,1 V=＿＿＿mV。电压电压U伏特伏V毫伏mV千伏kV伏打103103预习清单　　3.电源、用电器、电气仪表等设备,通常都规定了正常工作的电压,称为＿＿＿＿＿。用电器正常工作时的电流,称为　＿＿＿＿＿。　　4.一节干电池提供的电压是＿＿＿＿,汽车中的蓄电池提供的电压是＿＿＿＿＿＿,家庭电路电压是＿＿＿＿,手机电源适配器输出的电压是＿＿＿＿＿＿,大型发电机提供的电压是＿＿＿＿＿＿。额定电压额定电流1.5 V12～14 V220 V5～12 V10～18 V预习清单　　5.实验室常用的双量程电压表有＿＿个接线柱,左边的接线柱标有“＿＿”,其余两个接线柱分别标有“＿＿”和　“＿＿”。把标有“＿＿”的接线柱和标有“＿＿”的接线柱接到电路中,表示选用0~3 V的量程,此时应依据刻度盘＿＿排的刻度读数,分度值是＿＿＿。把标有“＿＿”的接线柱和标有“＿＿”的接线柱接到电路中,就表示选用0~15 V的量程,此时应依据刻度盘＿＿排的刻度读数,分度值为＿＿＿。三-315-3下0.1 V-15上0.5 V预习清单　　6.使用电压表前应先检查指针＿＿＿＿＿,若有偏差,则要用螺丝刀旋转表盘上的＿＿＿＿＿将指针调至＿＿＿。电压表应与待测电路＿＿＿,使电流从标有“＿＿”或“＿＿”的接线柱流入,从标有“＿＿”的接线柱流出。被测电压的大小＿＿＿＿＿电压表的量程。测量电压时,一般先试用＿＿＿＿,若电压表的示数在＿＿＿＿范围内,则应改用＿＿＿＿。是否指零调零螺丝零位并联315-不能超过大量程小量程小量程　　200多年前,意大利物理学家伏打把一枚金币和一枚银币分别放在舌头上下,用导线连接,意外地体验到了舌头发麻的感觉。在此基础上,他发明了最早的能持续供电的装置——伏打电池。你来分析一下,伏打做这个实验时,需要的条件有几个? 他为什么把两个硬币放在舌头上下呢? 要制作一节电池,需要准备哪些材料? 今天我们就从最基本的知识学起。导入新课任务一：电压　　如图所示,在 U 形管中装入一定量的水,用一个夹子夹住底部连通的软管。如何使水管中的水流动呢? 如何使水管中的水能持续流动呢?　　形成水流的原因是有水位差(水压)。任务一：电压　　如果想要持续有水位差该怎么做?　　若要产生持续水位差,需要一个水泵,将左侧的水持续抽到右侧,保持右侧的水位持续比左侧的水位高。　　总结归纳:要产生持续水流,需要始终存在水位差(水压)。水泵起到了维持水位差的作用。任务一：电压　　对比观察“水路”中形成水流后推动水轮机的工作过程和电路中形成电流后使灯泡发光的工作过程,各元件的作用是否能够进行类比? 从类比分析中,你认为电源的作用是什么?任务一：电压　　总结归纳:任务一：电压　　用干电池、小灯泡及导线、开关连接串联电路。电路检查无误后,闭合开关,会发生什么现象?　　小灯泡发光。　　如果取走干电池,在电池的位置换上一段导线,再闭合开关会发生什么现象?　　小灯泡不亮了。任务一：电压　　导线和灯丝都是由金属制成的,金属中不是有大量可以自由移动的电子吗,为什么小灯泡不亮了呢?　　归纳总结:只有电子发生了定向移动,才能形成电流,小灯泡才会发光。取走电源,换上导线,导线中虽然有大量的自由电子,但这些自由电子不能发生“定向”移动,所以电路中没有电流,小灯泡不亮。任务一：电压　　电压的概念:　　电路中必须有电源,才能使电路中的自由电子产生定向移动,电路中才会有电流。也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动,我们把电源两极间的这种作用称为“电压”。　　(注:电压作用在某电路或用电器的两端)任务一：电压　　电源、电压、电流三者之间的关系:　　电压是使电路中形成电流的原因;电源是提供电压的装置。电路中有电流通过时,电路两端一定有电压;但电路两端有电压时,电路中并不一定有电流通过,这还与电路是否为通路有关。任务一：电压　　电压有大小吗? 你知道哪些用电器正常工作的电压?　　在如图所示的串联电路中,改变电路中接入的电池的多少,灯泡的亮度会跟着改变吗?　　接入电路中的电池个数不同时,灯泡的亮度不同。接入两节电池时比接入一节电池时灯泡更亮。任务一：电压　　这样的现象说明了什么?　　用一节电池做电源和用两节电池做电源时,灯泡两端的电压不同,不同的电压产生的效果不同。电源提供的电压越大,电路中的电流就越大,灯泡就越亮。任务一：电压　　你们知道表示电压的字母及电压的单位是什么吗?　　电压用字母U 表示。在国际单位制中,电压的单位是伏特,简称为伏,符号为 V。电压常用的单位还有毫伏(mV)和微伏(μV),它们之间的换算关系是1 kV=103 V,1 mV=10-3 V。任务一：电压　　一些常见的电压值:任务一：电压　　归纳总结:在对外供电时,电源把其他形式的能转化成了电能。电源在把其他形式的能转化成电能的时候,使电源的正极上聚集了大量的正电荷,负极上聚集了大量的负电荷。如果某一电路与电源相连接,电源就会在电路的两端产生电压,使导体中的自由电荷定向移动形成电流,即电源是提供电压的装置。　　在日常生活中,我们该如何注意安全用电? 要想学好电学知识,我们可以如何去做?任务二：电压表的连接　　如何测量电压的大小呢?　　可以用电压表来测量。　　如图所示的两个电表,哪一个是电压表? 你选择的依据是什么?任务二：电压表的连接　　观察表盘上标有的字母,可知左边的电表是电流表,右边的电表是电压表。因为电流的单位是安培(A),标有“A”的就是电流表;而电压的单位是伏特(V),标有“V”的就是电压表。任务二：电压表的连接　　我们已经知道了电流表在电路图中的符号,那么,电压表在电路图中该如何表示呢?　　在电路图中,电流表的符号为“　　　　”,电压表的符号为“　　　　”。　　电压表的外观和构造:任务二：电压表的连接　　问题1:电压表应该与被测用电器怎样连接? 具体接法是什么?　　用直流电压表测量某元件两端电压时应与这个元件并联。具体的接法为,标有“+”(“3”或“15”)的接线柱要靠近电源的正极,标有“-”的接线柱要靠近电源的负极(如图所示)。任务二：电压表的连接　　问题2:如何确定电压表要使用的量程?　　电压表的量程必须大于被测电路两端的电压。如果能判定被测电压不超过15 V,可以先用“0~15 V”的量程进行测量;如果测出的电压不超过3 V,就应改用“0~3 V”的量程,从而提高测量的精确性。任务二：电压表的连接　　电压表该如何读数呢? 请大家先回顾一下电流表的读数方法。　　电流表读数时的注意事项:　　①明确电流表可以测量的最大电流,明确电流表所使用的量程。　　②确定电流表的分度值。　　③接通电路后,看看表针向右总共偏转了多少个小格。任务二：电压表的连接　　归纳总结电压表读数时的注意事项:　　①明确电压表所使用的量程。　　②认清所使用量程的分度值。　　③由指针所指的位置,读出电压表的示数,必要时,要进行估读。(如果指针没有指在刻度线上,而是指在两刻度线之间,测量时,指针更靠近哪个刻度线就以这根刻度线为准来读数)任务二：电压表的连接　　练习:分别读出如图所示的两个电压表的示数。　　左边的电压表使用的量程为0~15 V,刻度盘上每大格表示5 V,每小格表示0.5 V,则示数为11 V。　　右边的电压表使用的量程为0~3 V,刻度盘上每大格表示　1 V,每小格表示0.1 V,则示数为2.2 V。 任务二：电压表的连接　　将电压表接入已连接好的串联电路中,用电压表测量小灯泡两端的电压,同时在已画出的电路图中加上电压表,并在图中标出电压表的“+” “-”接线端。任务三：用电压表测量电压　　 (1)如果正、负接线柱接反了,会出现什么现象?　　如果正、负接线柱接反了,指针会反向偏转,即向没有刻度的方向偏转。　　(2)如果被测电压超过了电压表的量程,会出现什么现象?　　如果被测电压超过了电压表的量程,电压表的指针会超出刻度盘上的刻度线。任务三：用电压表测量电压　　如果正、负接线柱接反了,或者被测电压超过了电压表的量程,不仅测不出电压值,而且电压表指针还会被打弯甚至损坏电压表。任务三：用电压表测量电压　　如果事先不能估计被测电压的大小,应怎样选择量程?　　归纳总结:在事先不能估计被测电压的情况下,可以用“试触”的办法来选择量程,即直接选择电压表的大量程,连接好电路后,在闭合开关时轻轻接触一下就断开,同时观察电压表指针的偏转情况。如偏转过度,指针超出了表盘刻度线,则电压表量程太小,应换用有更大量程的电压表;如果电压表指针偏转角度太小,则所选量程太大,应换用小量程进行测量。任务三：用电压表测量电压　　 “试触”的方法在电学中很重要,利用“试触”的方法不仅可以选择电压表的量程,还可以判断电源的正、负极,以及电压表正、负接线柱的连接是否正确。任务三：用电压表测量电压　　用电压表分别测量出每一节电池两端的电压和两节电池串联的总电压,并分别记录数据。　　两节电池串联的总电压与每节电池的电压有什么关系? 为什么常把电池串联成电池组再使用?任务三：用电压表测量电压　　(1)实验中遇到了哪些问题? 有什么解决的方法?　　(2)实验中还有哪些新的发现?　　(3)若不慎将电压表串联在电路中会出现什么情况?　　(4)若电压表的指针在两个刻度之间,应当如何读数?　　(5)电压表与电流表在使用规则上有哪些相同点和不同点?任务三：用电压表测量电压　　归纳总结:电压表和电流表的区别。任务三：用电压表测量电压　　如何处理废旧电池?　　(1)干电池:　　①碳性电池:随着科学技术的发展,现在有很多碳性干电池已不含汞等有害物质,可将其作为其他垃圾进行投放。但仍有部分含有汞的碳性电池,这类则应作为有害垃圾进行投放。　　②碱性电池:大部分碱性电池也不含汞,一般可混入其他垃圾进行处理。任务三：用电压表测量电压　　(2)充电电池:　　①镍氢电池:通常不含镉等重金属,可送到专门的电池回收点或交由环保部门处理,也可咨询小区物业,了解当地有无统一的回收活动。　　②锂电池:锂电池具有一定危险性,不要随意丢弃。可联系当地的电子产品回收机构,他们有专业的处理流程,能确保锂电池安全拆解并回收利用其中的有价金属。　　③纽扣电池:纽扣电池无论是否含汞,都必须作为有害垃圾处理。因为其体积小但有害物质含量相对较高,对环境危害较大。任务三：用电压表测量电压核心总结　　1.电压是使电路中形成电流的原因,而电源是提供电压的装置。　　2.电压用字母U 表示。电压的单位是伏特,简称为伏,符号是 V。电压常用的单位还有毫伏(mV)和千伏(kV),电压单位的换算关系是1 kV=103 V,1mV=10-3 V。核心总结　　3.实验室常用的双量程电压表有三个接线柱,左边的接线柱标有“-”,其余两个接线柱分别标有“3”和“15”。把标有“-”的接线柱和标有“3”的接线柱接到电路中,表示选用0~3 V的量程,此时应依据刻度盘下排的刻度读数,分度值是　0.1 V。把标有“-”的接线柱和标有“15”的接线柱接到电路中,就表示选用0~15 V的量程,此时应依据刻度盘上排的刻度读数,分度值为0.5 V。核心总结　　4.电压表的使用规则:二看二要一不准。　　(1)二看:读数时一要看清电压表所用的量程;二要看清每一小格所表示的数值(即分度值)。　　(2)二要:电压表要并联在被测电路的两端;要使电流从电压表的“+”接线柱流入,从电压表的“-”接线柱流出。　　(3)一不准:被测电压不准超过电压表的量程。核心总结　　5.如果正、负接线柱接反了,会造成电压表的指针反偏。如果量程选大了,则读数不准确;如果量程选小了,则指针偏转角度过大,会打弯指针甚至损坏电压表。课堂评价　　1.下列说法中正确的是(　　)　　A.电路两端只要有电压,电路中就会有电流　　B.电压一定会使物体中的电子不断移动　　C.电路中有电流,电路两端一定有电压　　D.电流使导体两端形成了电压C课堂评价　　 2.下列单位换算的过程和结果都正确的是(　　)D课堂评价　　 3.如图所示的电路中,能用电压表测出灯泡L1两端电压的是(　　)B课堂评价　　4.如图所示的电压表,若选用“-”和“15”两个接线柱,它的量程是＿＿＿＿,表盘上每一大格表示＿＿＿,每一小格表示＿＿＿,指针所指的示数是＿＿＿;若选用“-”和“3”两个接线柱,它的量程是＿＿＿＿,表盘上每一大格表示＿＿＿,每一小格表示＿＿＿,电压表的示数是＿＿＿。0～15 V5 V0.5 V9 V0～3 V1 V0.1 V1.8 V
