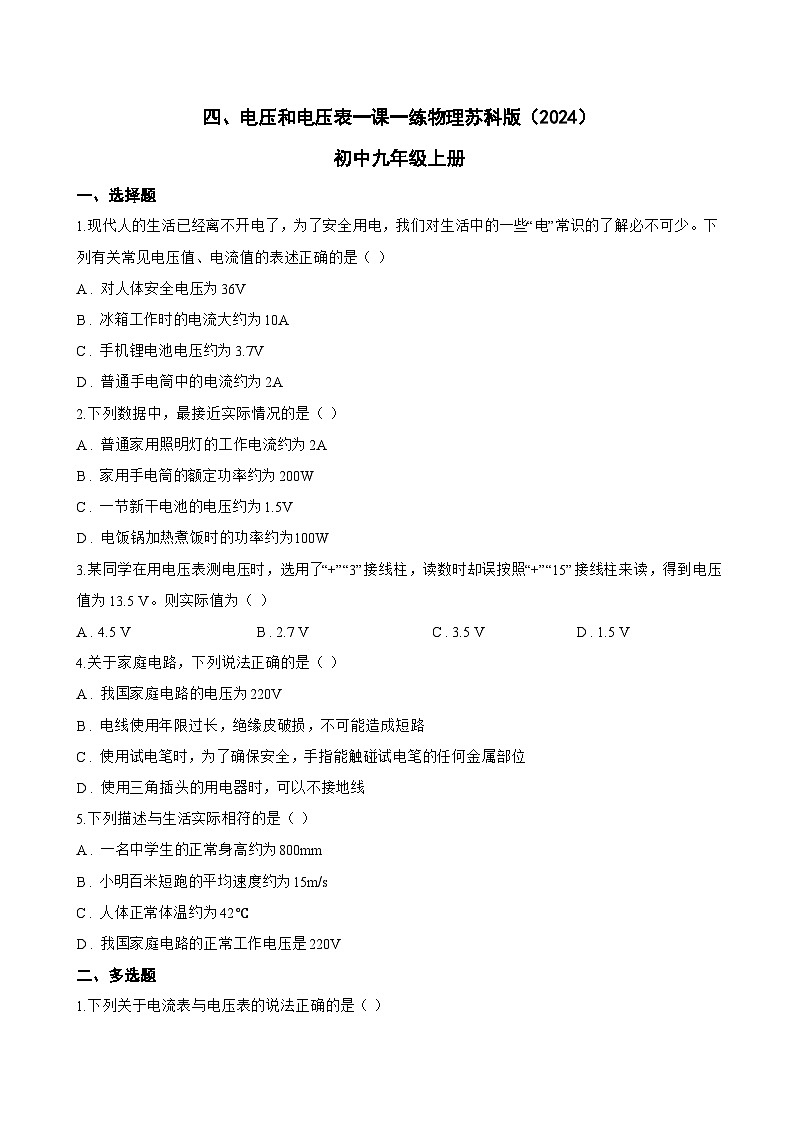

初中物理苏科版（2024）九年级上册（2024）四、电压和电压表测试题

这是一份初中物理苏科版（2024）九年级上册（2024）四、电压和电压表测试题，共7页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值、电流值的表述正确的是（ ）
A . 对人体安全电压为36V
B . 冰箱工作时的电流大约为10A
C . 手机锂电池电压约为3.7V
D . 普通手电筒中的电流约为2A
2.下列数据中，最接近实际情况的是（ ）
A . 普通家用照明灯的工作电流约为2A
B . 家用手电筒的额定功率约为200W
C . 一节新干电池的电压约为1.5V
D . 电饭锅加热煮饭时的功率约为100W
3.某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（ ）
A . 4.5 V B . 2.7 V C . 3.5 V D . 1.5 V
4.关于家庭电路，下列说法正确的是（ ）
A . 我国家庭电路的电压为220V
B . 电线使用年限过长，绝缘皮破损，不可能造成短路
C . 使用试电笔时，为了确保安全，手指能触碰试电笔的任何金属部位
D . 使用三角插头的用电器时，可以不接地线
5.下列描述与生活实际相符的是（ ）
A . 一名中学生的正常身高约为800mm
B . 小明百米短跑的平均速度约为15m/s
C . 人体正常体温约为42℃
D . 我国家庭电路的正常工作电压是220V
二、多选题

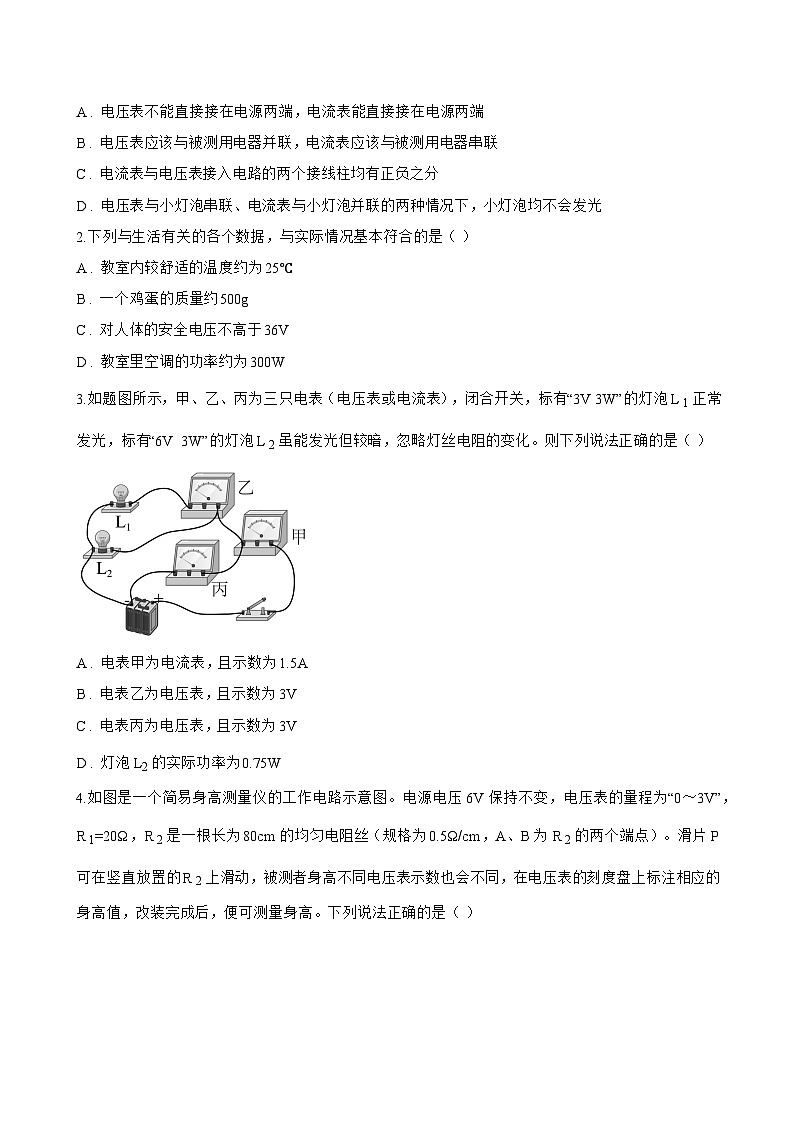

1.下列关于电流表与电压表的说法正确的是（ ）
A . 电压表不能直接接在电源两端，电流表能直接接在电源两端
B . 电压表应该与被测用电器并联，电流表应该与被测用电器串联
C . 电流表与电压表接入电路的两个接线柱均有正负之分
D . 电压表与小灯泡串联、电流表与小灯泡并联的两种情况下，小灯泡均不会发光
2.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
3.如题图所示，甲、乙、丙为三只电表（电压表或电流表），闭合开关，标有“3V 3W”的灯泡L 1正常发光，标有“6V 3W”的灯泡L 2虽能发光但较暗，忽略灯丝电阻的变化。则下列说法正确的是（ ）
A . 电表甲为电流表，且示数为1.5A
B . 电表乙为电压表，且示数为3V
C . 电表丙为电压表，且示数为3V
D . 灯泡L2的实际功率为0.75W

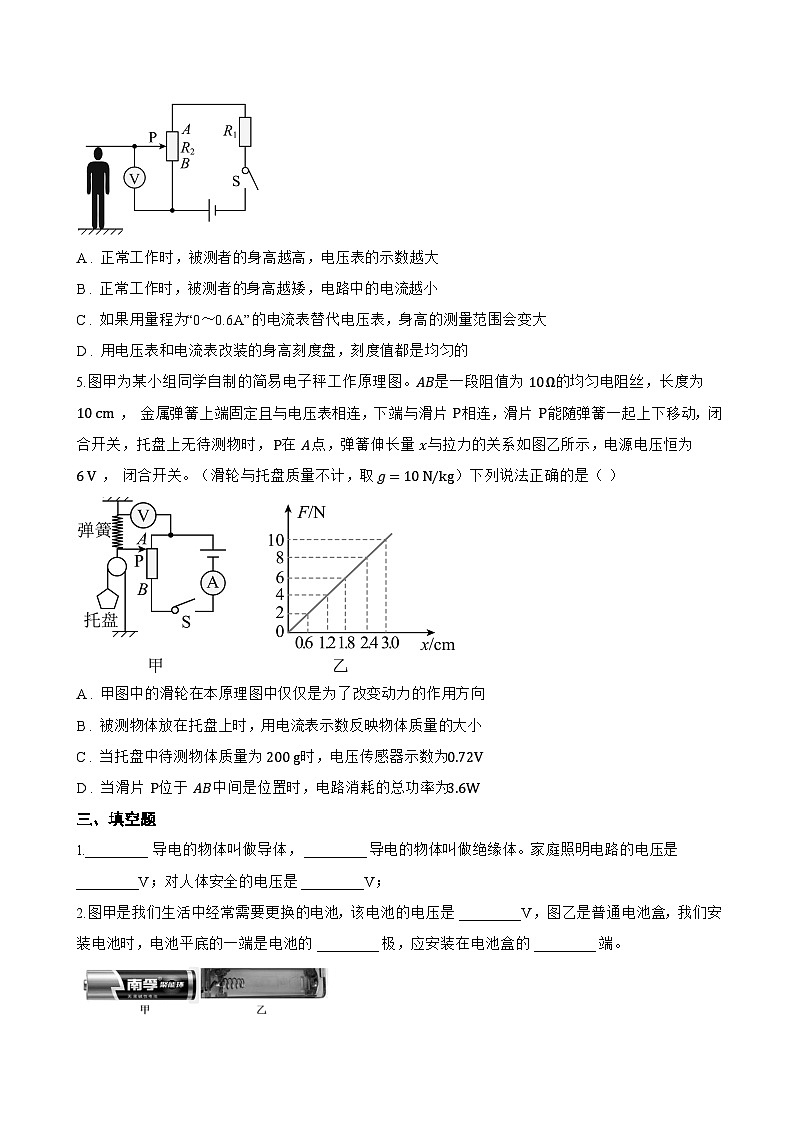

4.如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，电压表的量程为“0～3V”，R 1=20Ω，R 2是一根长为80cm的均匀电阻丝（规格为0.5Ω/cm，A、B为R 2的两个端点）。滑片P可在竖直放置的R 2上滑动，被测者身高不同电压表示数也会不同，在电压表的刻度盘上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（ ）
A . 正常工作时，被测者的身高越高，电压表的示数越大
B . 正常工作时，被测者的身高越矮，电路中的电流越小
C . 如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大
D . 用电压表和电流表改装的身高刻度盘，刻度值都是均匀的
5.图甲为某小组同学自制的简易电子秤工作原理图。 AB是一段阻值为 10Ω的均匀电阻丝，长度为 10 cm ， 金属弹簧上端固定且与电压表相连，下端与滑片 P相连，滑片 P能随弹簧一起上下移动，闭合开关，托盘上无待测物时， P在 A点，弹簧伸长量 x与拉力的关系如图乙所示，电源电压恒为 6 V ， 闭合开关。（滑轮与托盘质量不计，取 g=10 N/kg）下列说法正确的是（ ）
A . 甲图中的滑轮在本原理图中仅仅是为了改变动力的作用方向
B . 被测物体放在托盘上时，用电流表示数反映物体质量的大小
C . 当托盘中待测物体质量为 200 g时，电压传感器示数为0.72V
D . 当滑片 P位于 AB中间是位置时，电路消耗的总功率为3.6W
三、填空题
1.________ 导电的物体叫做导体， ________ 导电的物体叫做绝缘体。家庭照明电路的电压是 ________ V；对人体安全的电压是 ________ V；
2.图甲是我们生活中经常需要更换的电池，该电池的电压是 ________ V，图乙是普通电池盒，我们安装电池时，电池平底的一端是电池的 ________ 极，应安装在电池盒的 ________ 端。
3.在探究串联电路的电压关系时，某同学使用的实验电路如图19所示。他先用电压表正确地测量了灯泡L 1两端的电压。为了测量灯泡L 2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动，你认为这种接法是 ________ 的（选填“正确”或“不正确”）。
4.在甲图所示的电路中，当闭合开关S后，灯 L1比 L2亮，则通过 L1的电流 ________ （选填“大于”“等于”或“小于”）通过 L2的电流，两个电压表指针偏转均如乙图所示，灯 L1两端电压为 ________ V。
5.陈老师在上公开课时用两只水果点亮了一只发光二极管，如图所示。发光二极管灯发光时，导线中的自由电子做 ________ （选填“无规则”或“定向”）运动，金属片A是水果电池 ________ （选填“正极”或“负极”）；将发光二极管正负极接线对调后，发光二电池的极管不发光，此时水果电池的正负极之间 ________ （选填“有”或“没有”）电压。
6.我们实验室内用来测量电流和电压的电表分别是 ________ 和 ________
7.图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度 ________ ；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为 ________ V。
8.我国家用电冰箱，正常工作时的电压为 ________ V；电冰箱内的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 ________ （选填“串联”或“并联”）。
四、实验探究题
1.为了测定额定电压为2.5V，额定功率约为lW的小灯泡的功率，现有下列器材可供选用：电源（电压恒为3V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器、开关各一个，导线若干。
（1） 电流表量程应选 ________ A；电压表量程选 ________ V。
（2） 如果电路连接好后，经检查无误，在闭合开关前，滑动变阻器阻值应调节到 ________ 。闭合开关，调节滑动变阻器，使小灯泡两端电压刚好为 ________ V，这时小灯泡正常发光。此时电流表的示数如图所示，则小灯泡的额定电功率是 ________ W。
2.如图所示“探究串联电路的电压关系”的实验电路。实验过程中L 1、L 2应该选 ________ （填“相同”或“不相同”）的小灯泡。测出L 1两端的电压后， 小明断开开关，准备拆下电压表，改接在B、C 之间。小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C 点即可。小聪的办法是否正确? ________ （填“正确”或“错误”）。
3.爱动手实验的秋秋同学正在进行测量小灯泡两端电压的实验，连接的电路如图甲所示。
（1）她在选择电表时，是根据（选填电表上的标志）来确认所选电表是电压表的；
（2）闭合开关后，她观察到电压表指针偏转，但是小灯泡不亮，她对可能的原因分析不合理的是；
A．小灯泡实际功率较小 B．小灯泡断路了
C．小灯泡短路了 D．干电池用旧了，电压较低
（3）她排除故障后，连接电压表的量程为0~3V，电压表指针偏转如图乙所示，此时小灯泡两端电压为V；
（4）秋秋还和课外小组同学一起完成了制作水果电池的学科实践活动，在用橙子做电池时，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图丙所示。由此可知：锌片是橙子电池的极（选填“正”或“负”）。
五、综合题
1.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
2.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
3. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
