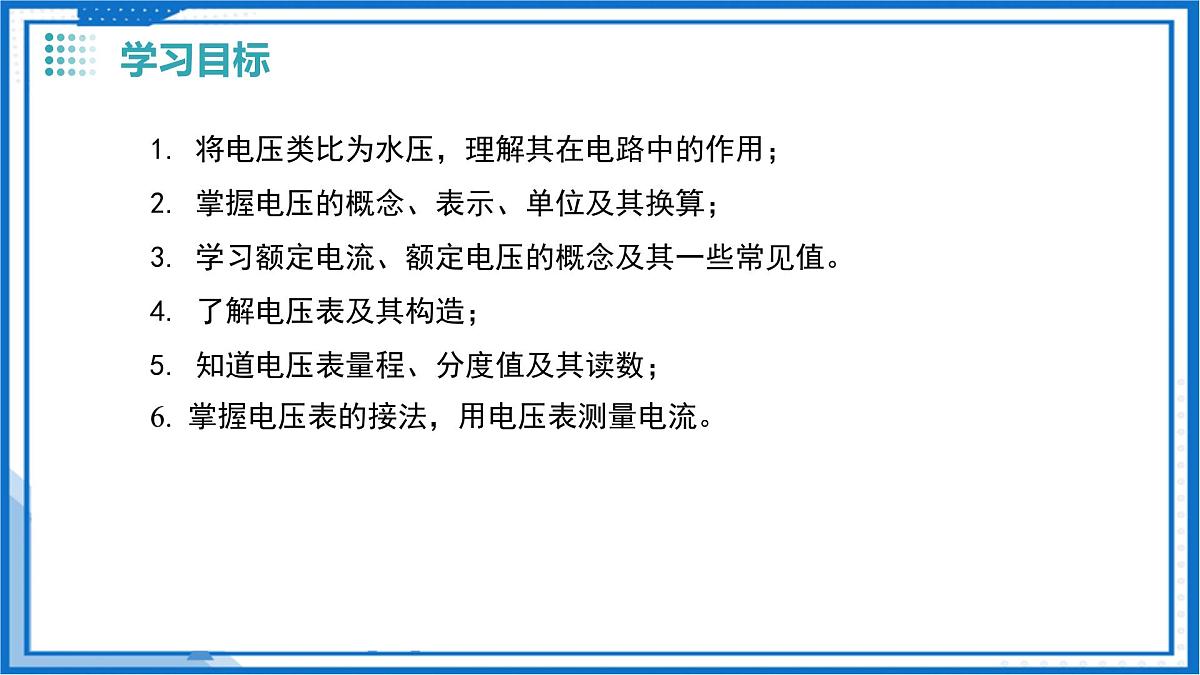

1. 将电压类比为水压，理解其在电路中的作用；2. 掌握电压的概念、表示、单位及其换算；3. 学习额定电流、额定电压的概念及其一些常见值。4. 了解电压表及其构造；5. 知道电压表量程、分度值及其读数；6. 掌握电压表的接法，用电压表测量电流。

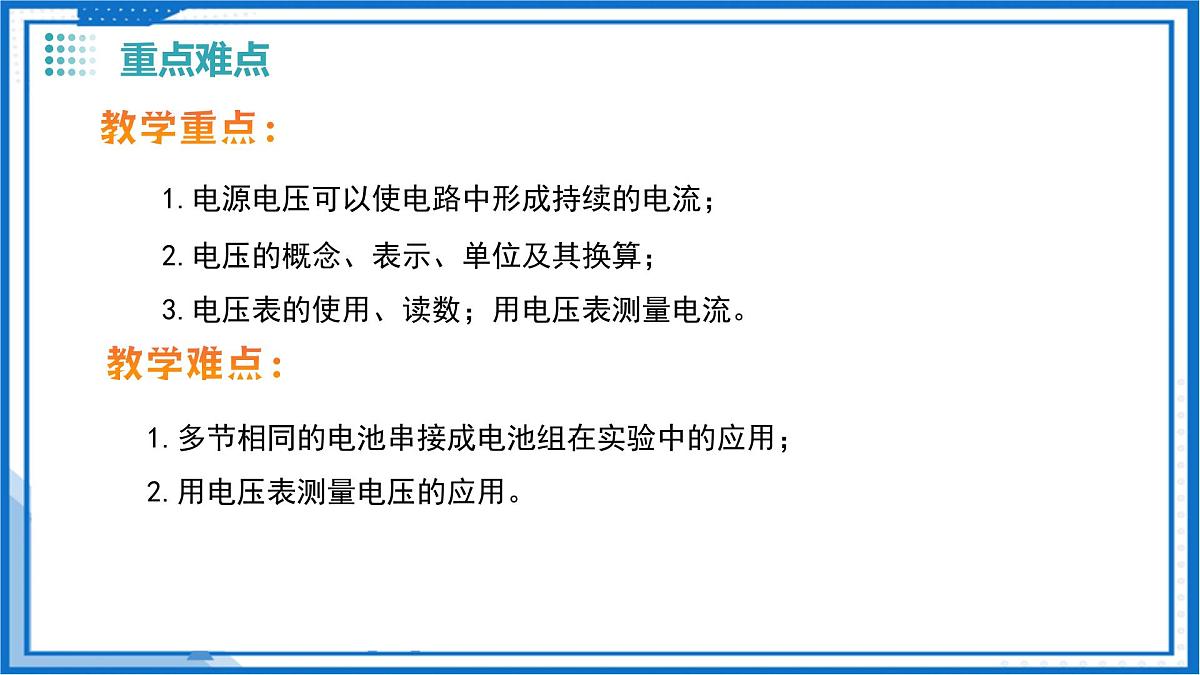

1.电源电压可以使电路中形成持续的电流； 2.电压的概念、表示、单位及其换算； 3.电压表的使用、读数；用电压表测量电流。
1.多节相同的电池串接成电池组在实验中的应用；2.用电压表测量电压的应用。
深海电鳗释放的电压最高可达880V；我们常说的高压电的交流电压在1000V以上；人体的安全电压不高于36V；这些熟悉而又陌生的场景、数值，让我们对电压的学习充满探索的热情。

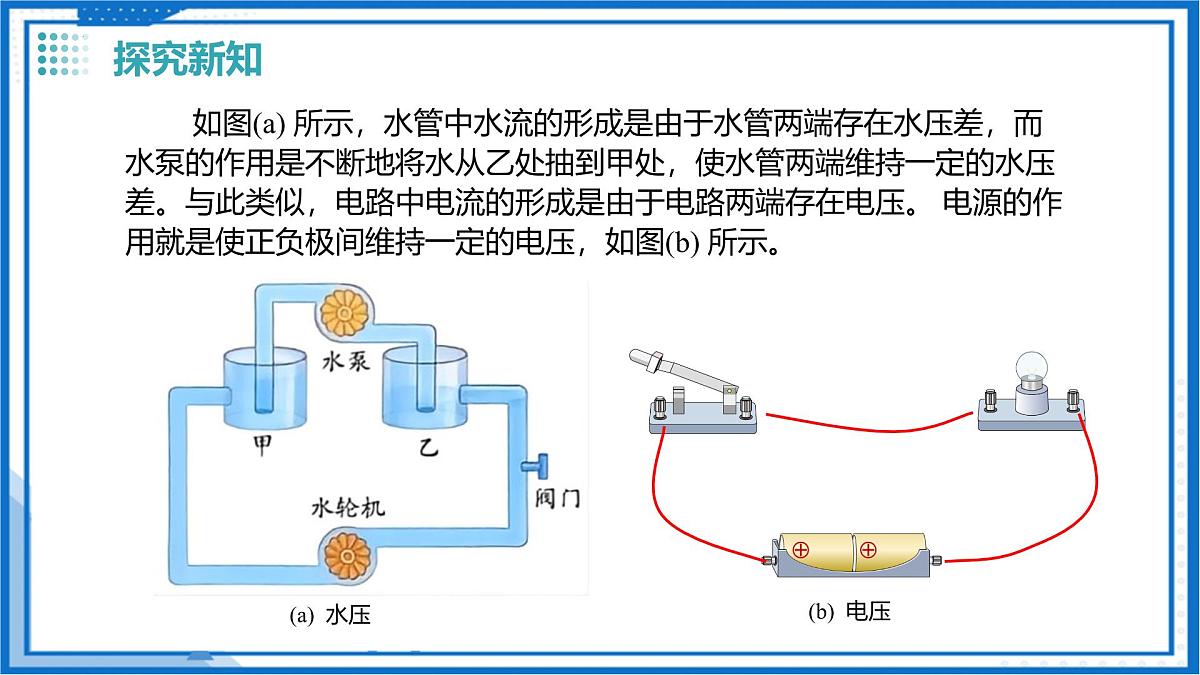

如图(a) 所示，水管中水流的形成是由于水管两端存在水压差，而水泵的作用是不断地将水从乙处抽到甲处，使水管两端维持一定的水压差。与此类似，电路中电流的形成是由于电路两端存在电压。 电源的作用就是使正负极间维持一定的电压，如图(b) 所示。

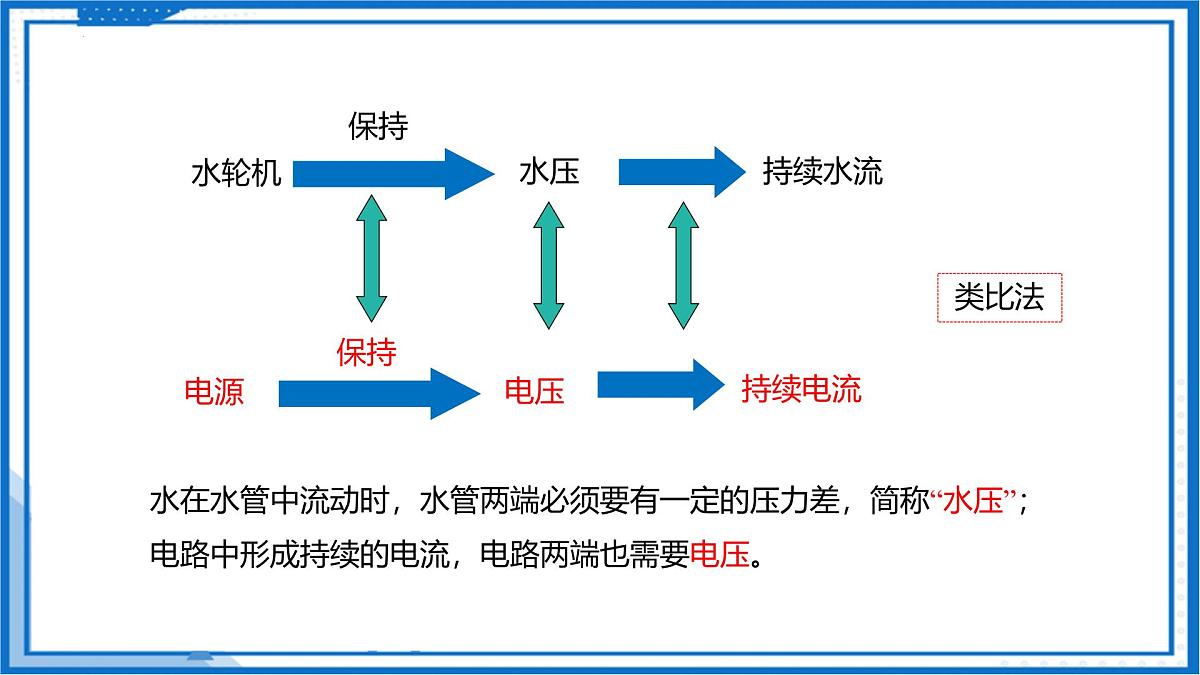

水在水管中流动时，水管两端必须要有一定的压力差，简称“水压”；电路中形成持续的电流，电路两端也需要电压。
1.电压：电压用字母U表示。2.电压的单位：在国际单位制中，电压的单位是伏特，简称伏，符号为V。这是为了纪念伏打(图13-30)对物理学的贡献而命名的。3.电压的常用单位：电压的常用单位还有千伏(kV) 和毫伏(mV)。 电压单位的换算关系是1kV =1000V1V=1000 mV
电源、用电器、电气仪表等设备，通常都规定了正常工作的电压，称为额定电压。 例如，灯泡上标注的“2.5V”或“3.8V”就是额定电压。此外，用电器正常工作时的电流，称为额定电流。下图所示的常见用电器的电流值，指的就是它们的额定电流。
与额定电流相似，如果它们是电源、用电器、电气仪表等设备，这些常见电压值即是额定电压。
观察下图,了解一些电源和用电器的额定电压。
电路两端的电压可以用电压表测量， 在电路图中，电压表用符号 表示。下图是实验室常用的电压表。
有三个接线柱，两个量程
①. 使用“-”与“3”接线柱时
量程为：0～3V分度值：0.1V
②. 使用“-”与“15”接线柱时
量程为：0～15V分度值：0.5V
接 “-”“3”时，量程0～3V，每大格1V，每小格0.1V；接 “-”“15”时，量程0~3A，每大格5V，每小格0.5V.
1. 实验室常用电压表有几个接线柱？几个量程？每个量程的分度值是多少？
2. 如何选择电压表的量程？
使用电压表的注意事项1.使用前应先检查指针是否指零，若有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。2. 电压表应与待测电路并联，使电流从标有“3”或“15”的接线柱流入，从标有“-”的接线柱流出。3.被测电压的大小不能超过电压表的量程。测量电压时，一般先试用大量程，若电压表的示数在小量程范围内，则应改用小量程。
明确所选电压表的量程；确定电压表的分度值；由指针位置读出示数，先数大格后数小格。
　三个表的读数各是多少？
电压表连入电路前指针的位置如图所示， 此时应该怎么做?
调零（用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。）
1.将如图所示的实验器材连接成电路，用电压表测量灯泡两端的电压，并记录数据。
电压表接入电路前，应选择合适的量程。电压表在电路中的正确接法如图所示，连接时应将电压表接在待测元件的两端，且使电压表的红色（或“+ ”）接线柱与待测元件靠近电源正极的一端相连。
2. 用电压表分别测量每一节电池的电压和两节电池串联的总电压，分别记录数据。
注意：与电流表不同的是，电压表可以直接连在电源的两极，测量电源两端的电压。
实验数据：1.5V 3.0V
1. 两节电池串联的总电压，与每节电池的电压有什么关系?为什么常把电池串联成电池组使用?2. 电压表与电流表在使用规则上有哪些相同点和不同点?
（1）使用前：明确电表的量程、分度值、指针是否指零。（2）使用时：让电流从正接线柱流入，从负接线柱流出。（3）量程的选取原则：在保证待测电压、电流不超出其量程的情况下， 尽可能地选择小量程；无法判断待测电压、电流大小时，先用“试触法”估测，再选择合适的量程。（4）读数：读数方法相同。
干电池是生活中使用比较广泛的直流电源。目前常用的干电池大多为普通锌锰干电池和碱性锌锰干电池，其结构如图13-35 所示。普通锌锰干电池的负极是锌筒，内有氯化铵等糊状电解质，正极是碳棒，它的四周被二氧化锰糊状物包围着。碱性锌锰 干电池的正极是钢壳，壳内与之紧密接触的是二氧化锰和碳粉的混合物。中间的填充物是氢氧化钾电解质和锌粉，其内插有一根铜针，作为负极。干电池的优点是价格便宜、适用范围广，缺点 是使用寿命较短、不可重复使用。
蓄电池是一种放电后经充电能复原续用的电池，汽车电瓶、手机电池等都是蓄电池。放电时，化学能转化为电能；充电时则是电能转化为化学能。蓄电池的充放电过程可以循环多次，因此使用起来更经济。 电池在给人们生活带来了便利的同时，也对环境造成了危害。 电池造成的污染问题引发了社会关注。我国颁布了废电池污染防治的相关政策和法规，在完善废电池回收利用机制的同时，促进电池生产企业改进生产工艺、减少有害物质使用，从源头上防范电池对环境的污染；同时，大力促进新型电池的研发，使之向着高效能、 小型化和低污染的方向发展 。
1 ．生活中常用干电池作为 （选填“电源”或“用电器”），它是提供电压的装置；1节新干电池的电压大约为 V 。
A ．2.05V B ．2.5V C ．10.5V D ．12.5V
2 ．如图所示是电压表的表盘，其示数是 ( )
3 ．可用“类比法”帮助理解电流、电压等概念。图甲中的“水泵”类似图乙中的 ( )
A ．开关 B ．电源 C ．导线 D ．用电器
4．关于电压表的使用，下列说法错误的是 ( )A ．电压表应并联在被测电路两端B ．应该让电流从电压表的“+”接线柱流入，从“ -”接线柱流出C ．被测电压不得超过电压表的量程D ．不可以把电压表直接接到电源两端
5 ．一只有 0~3V 和 0~ 15V 两个量程的电压表，实验时用的是 0~ 15V 量程，但读数时错误地从 0~3V 量程的刻度盘上读出电压为 2.0V ，则实际测得的电压值为 ( )A ．6.0V B ．10.0V C ．12.0V D ．14.0V
（1）实验中电压表应与被测电压的电路元件 联；（2）闭合开关，小灯泡发光，此时电压表的示数如图乙所示，则小灯泡上的电压是 V；保持开关闭合，再测此时电源电压是 V；（3）实验表明该电路中电源电压 U电源 U灯泡。（选填“等于” 、“大于”或“小于”）
6．如图甲所示，是用电压表测量电压的实验：
1 ．（1）在国际单位制中，电压的单位是 ，简称 ，符号为 。（2）换算关系：1kV= V；1V= mV。
A ．图甲 B ．图乙 C ．图丙 D ．都可以
2．手电筒内电池安装有如下几种形式，能使手电筒发光的是 ( )
3．用电压表测量电压时，试触过程中电压表指针偏转如图所示，请指出电压表在使用时出现的错误。
甲： ；乙： ；丙： 。
电压表的正，负接线柱接反了
电压表所选的量程过大
电压表所选的量程过小
