初中物理苏科版（2024）九年级上册（2024）第十三章 简单电路四、电压和电压表一课一练

这是一份初中物理苏科版（2024）九年级上册（2024）第十三章 简单电路四、电压和电压表一课一练，共9页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

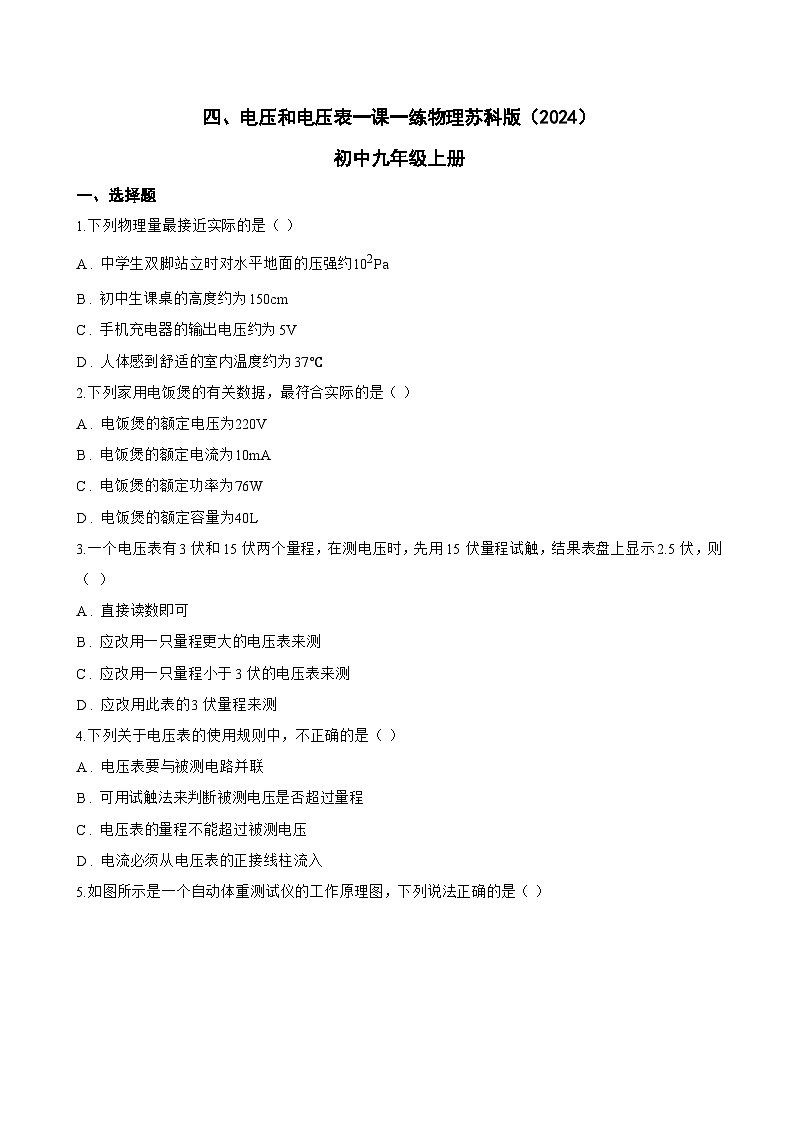

1.下列物理量最接近实际的是（ ）
A . 中学生双脚站立时对水平地面的压强约102Pa
B . 初中生课桌的高度约为150cm
C . 手机充电器的输出电压约为5V
D . 人体感到舒适的室内温度约为37℃
2.下列家用电饭煲的有关数据，最符合实际的是（ ）
A . 电饭煲的额定电压为220V
B . 电饭煲的额定电流为10mA
C . 电饭煲的额定功率为76W
D . 电饭煲的额定容量为40L
3.一个电压表有3伏和15伏两个量程，在测电压时，先用15伏量程试触，结果表盘上显示2.5伏，则（ ）
A . 直接读数即可
B . 应改用一只量程更大的电压表来测
C . 应改用一只量程小于3伏的电压表来测
D . 应改用此表的3伏量程来测
4.下列关于电压表的使用规则中，不正确的是（ ）
A . 电压表要与被测电路并联
B . 可用试触法来判断被测电压是否超过量程
C . 电压表的量程不能超过被测电压
D . 电流必须从电压表的正接线柱流入

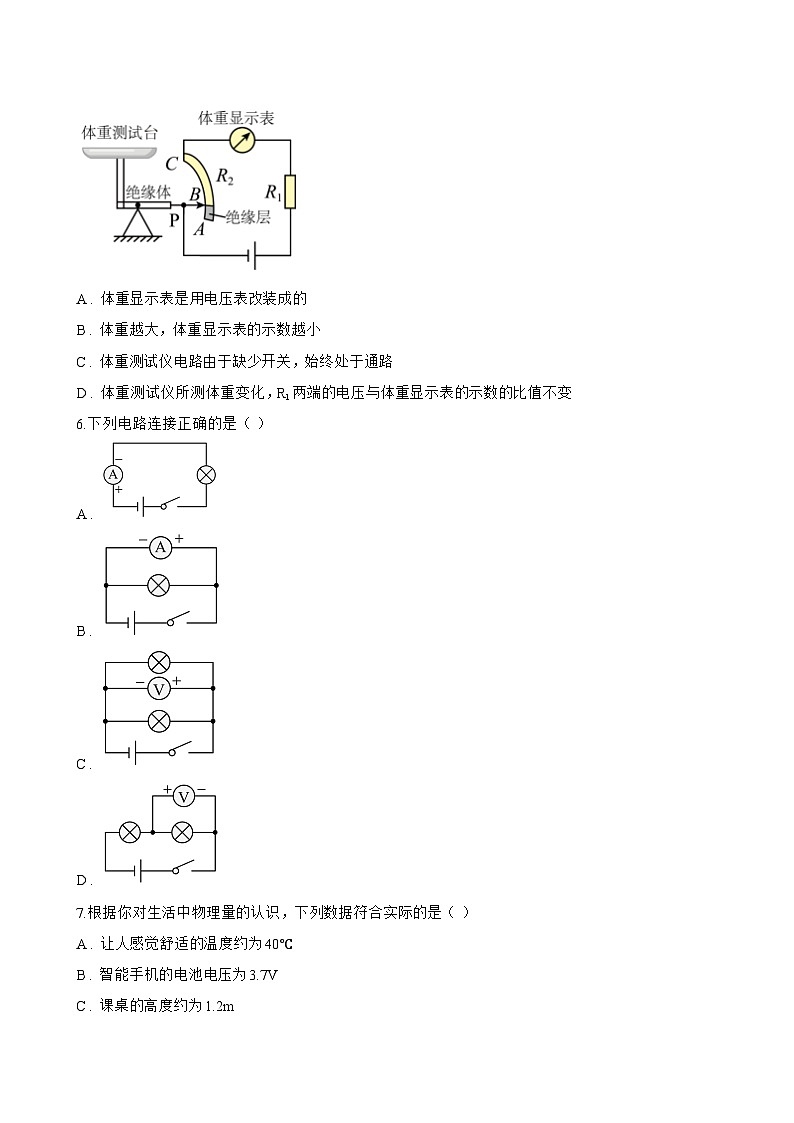

5.如图所示是一个自动体重测试仪的工作原理图，下列说法正确的是（ ）
A . 体重显示表是用电压表改装成的
B . 体重越大，体重显示表的示数越小
C . 体重测试仪电路由于缺少开关，始终处于通路
D . 体重测试仪所测体重变化，R1两端的电压与体重显示表的示数的比值不变
6.下列电路连接正确的是（ ）
A .
B .
C .
D .
7.根据你对生活中物理量的认识，下列数据符合实际的是（ ）
A . 让人感觉舒适的温度约为40℃
B . 智能手机的电池电压为3.7V
C . 课桌的高度约为1.2m
D . 一个鸡蛋质量约500g
8.关于家里的用电器，下列数据最符合实际的是（ ）
A . 白炽灯正常工作1h耗电约为1kW⋅h
B . 遥控器的干电池电压约为48V
C . 空调制冷时的电流约为0.3A
D . 电视机的功率约为100W
9.生活中常见的数码相机的电池电压最接近（ ）
A . 5V B . 36V C . 110V D . 220V
二、多选题
1.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
2.下列有关电学知识说法中正确的是（ ）
A . 电流表不能直接接在电源两极，但电压表可以直接接在电源两极测电源电压
B . 使用测电笔时，手指不能碰到笔尾的金属体，以免触电
C . 有金属外壳的家用电器，必须使用三脚插头
D . 发生触电事故时，首先应迅速用手使触电者脱离触电区

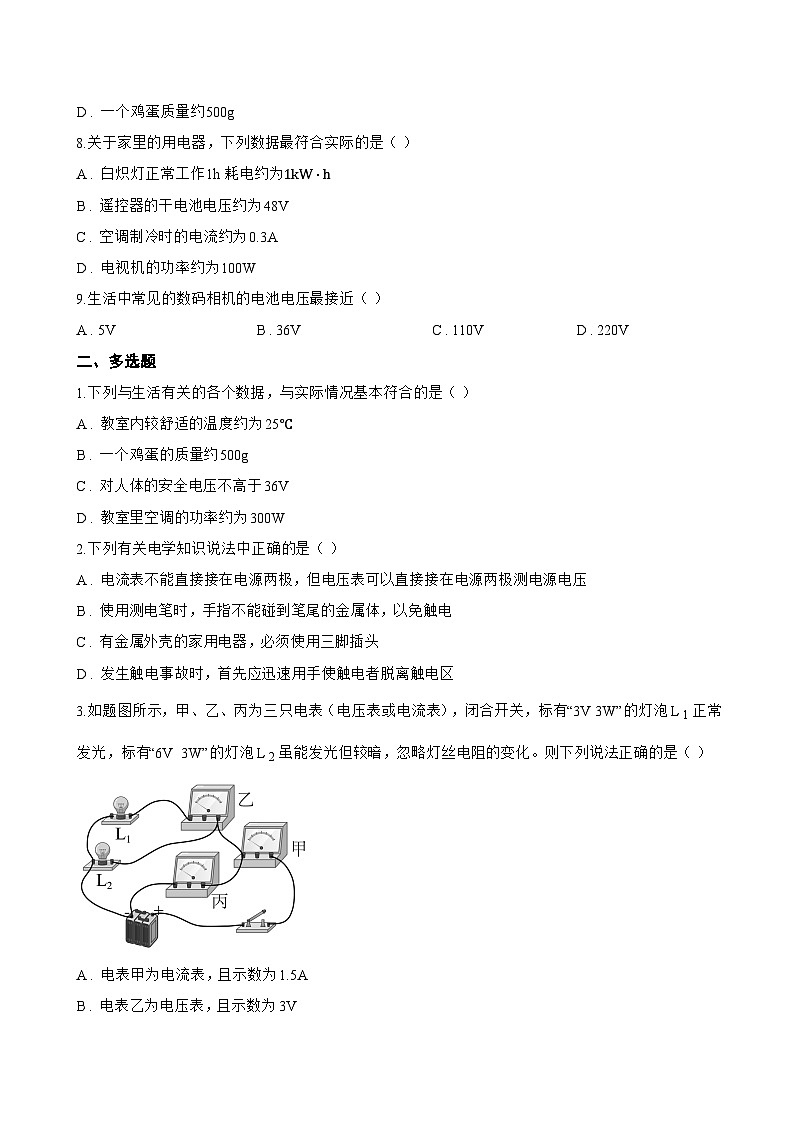

3.如题图所示，甲、乙、丙为三只电表（电压表或电流表），闭合开关，标有“3V 3W”的灯泡L 1正常发光，标有“6V 3W”的灯泡L 2虽能发光但较暗，忽略灯丝电阻的变化。则下列说法正确的是（ ）
A . 电表甲为电流表，且示数为1.5A
B . 电表乙为电压表，且示数为3V
C . 电表丙为电压表，且示数为3V
D . 灯泡L2的实际功率为0.75W
4.如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，电压表的量程为“0～3V”，R 1=20Ω，R 2是一根长为80cm的均匀电阻丝（规格为0.5Ω/cm，A、B为R 2的两个端点）。滑片P可在竖直放置的R 2上滑动，被测者身高不同电压表示数也会不同，在电压表的刻度盘上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（ ）
A . 正常工作时，被测者的身高越高，电压表的示数越大
B . 正常工作时，被测者的身高越矮，电路中的电流越小
C . 如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大
D . 用电压表和电流表改装的身高刻度盘，刻度值都是均匀的
5.图甲为某小组同学自制的简易电子秤工作原理图。 AB是一段阻值为 10Ω的均匀电阻丝，长度为 10 cm ， 金属弹簧上端固定且与电压表相连，下端与滑片 P相连，滑片 P能随弹簧一起上下移动，闭合开关，托盘上无待测物时， P在 A点，弹簧伸长量 x与拉力的关系如图乙所示，电源电压恒为 6 V ， 闭合开关。（滑轮与托盘质量不计，取 g=10 N/kg）下列说法正确的是（ ）
A . 甲图中的滑轮在本原理图中仅仅是为了改变动力的作用方向
B . 被测物体放在托盘上时，用电流表示数反映物体质量的大小
C . 当托盘中待测物体质量为 200 g时，电压传感器示数为0.72V
D . 当滑片 P位于 AB中间是位置时，电路消耗的总功率为3.6W
三、填空题
1.分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表（如图所示）进行简化处理．一般情况下，可把电流表当成 ________ ，把电压表当成 ________ ．（以上两格都选填“导线”或“大电阻”）
2.在物理实验中，常采用的研究方法有“控制变量法”“等效替代法”“类比法”“转换法”“模型法”“归纳法”等。研究电阻的串、并联时，引入“总电阻”的概念，主要采用了 ________ ；用“水压”类比“电压”，主要采用了 ________ 。
3.标有“PZ220 60”的白炽灯正常工作电压为 ________ V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 ________ kW·h的电能.
4.如图所示的实物图，闭合开关S，灯泡L 1与L 2的连接方式是 ________ ，如图所示，电压表测得L 2的电压是 ________ V。
5.一节新干电池电压约为 ________ V，如图所示电阻箱阻值读数为 ________ Ω。
6.教室里的日光灯正常工作时的电压为 ________ V，人体安全电压是不高于 ________ V．
四、实验探究题
1.张同学和唐同学共同完成“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）闭合开关前，他们发现电压表指针如图乙所示，问题在于电压表 ________ 。
A. 没有调零 B. 正负接线柱接反了
（2）根据图甲接好导线后，闭合开关，灯泡都不亮，电压表有示数，原因可能是 ________ 。
A. L1断路 B. L1短路 C. L2断路 D. L2短路
（3）排除故障后，完成了实验，并把数据记录在下表中。
分析实验数据得出两个实验结论：
①串联电路总电压等于各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。
（4）两个同学对实验进行了探讨，为了节省时间，利用原来的电路图，在测 L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法 ________ （选填“能”或“不能”）测出 L2两端的电压。
（5）评估交流：实验结束后两个同学对实验非常满意，但老师说这样得出的结论2是错误的。请简要分析步骤3的实验过程中存在的问题和改进方法、目的 ________ 。
2.小亮同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”。
（1） 连接电路前发现电压表指针如图甲所示，则需要对电压表 ________ 。
（2） 解决问题后，小亮连接了如图乙所示电路，若闭合开关，电压表的指针将 ________ （选填“正向偏转”“反向偏转”或“不动”）。小亮检查电路时发现有一根导线连接错误，请在错误的导线打“×”，画出正确连线 ________ 。
（3） 排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压U 1时，电流表指针如图丙所示。更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时才能使电压表示数达到U 1 ， 则电源电压为 ________ V。
（4） 当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为 ________ Ω的滑动变阻器。
3.如图所示“探究串联电路的电压关系”的实验电路。实验过程中L 1、L 2应该选 ________ （填“相同”或“不相同”）的小灯泡。测出L 1两端的电压后， 小明断开开关，准备拆下电压表，改接在B、C 之间。小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C 点即可。小聪的办法是否正确? ________ （填“正确”或“错误”）。
五、综合题
1.随着人们生活水平的提高，越来越多的家庭选择手持式测温枪作为测温工具。如表所示是小武家使用的某款测温枪的一些参数。其内部部分电路示意图如图甲所示，已知 Rt是热敏电阻， R0为定值电阻，热敏电阻 Rt的阻值随温度 t的变化关系如图乙所示。
（1） 使用测温枪时，小武首先认真阅读了使用说明书，对一些注意事项进行了分析，你认为不合理的是____ 。
A . 测温枪测温时应该尽量近距离测量
B . 测温枪长时间不使用时，需要将电池取出
C . 测温枪可以在高温环境或风口位置进行使用
D . 测温枪可以长时间在湿度为 40%的环境进行使用
（2） 已知 R0=90Ω ， 按下按钮，开关 S1闭合，当电流表示数为 20mA时，显示屏的背景光是 ________ 色。
（3） 背光显示电路如图丙所示，电路中有一个蜂鸣器未画出， R'为定值电阻，智能开关 S2根据感温电路中的电流变化，可以分别接到 1、 2、 3三个不同的位置，从而使不同颜色的灯工作。并且智能开关无论接到哪个位置，电路中的各元件均能正常工作。当被测者体温达 37.3℃或更高时，蜂鸣器就会发出警报。在图丙所示电路中，蜂鸣器应该在图中的 ________ (选填“ A”、“ B”或“ C” )点处。
（4） 测温枪使用一段时间后，发现测温枪不能正常工作，则首先想到的操作是 ________ 。
2.小江的叔叔从日本带回两个铭牌如表所示的电水壶送给小江的爸爸和爷爷使用，小江回家见爷爷正准备使用该电水壶煮水泡“功夫茶”，便立即制止，并告知此电水壶不能在中国使用，并运用所学知识，帮爷爷改装成适合中国使用的电水壶．
（1） 小江说此电水壶不能在中国使用的理由是什么？
（2） 小江运用的方法可能是：（至少写出一种）方法： ________
3. 学习了电学如识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。小州了解发光二极管具有单向导电性，其电学符号与正负极 ， 当电流从“+”极流入时二极管能通电且发光，当电流从“-”极流入时二极管不能发光。
（1） 若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 ________ 性，要使二极管发光，金属片 ________ （选填“A”或“B”）要接二极管负极：水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 ________ 能转化为光能；
（2） 妈妈从市面上买回一个变光二极管给他；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的__________（填字母）：
A .
B .
C .
D .
4.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
XXX手持式测温枪
环境湿度
≤85%
体温模式下背光设置
电源电压
2节干电池
t37.9℃红色背光
额定电压
110V
额定功率
880W
频率
50Hz
容积
1L
