一、单选题
1．物理学中经常用物理学家的名字作为物理量的单位。电压单位是（ ）
A．安培B．千克C．伏特D．牛顿
2．在国际单位制中，电流的单位是（ ）
A．安培（A）B．伏特（V）C．欧姆（Ω）D．焦耳（J）

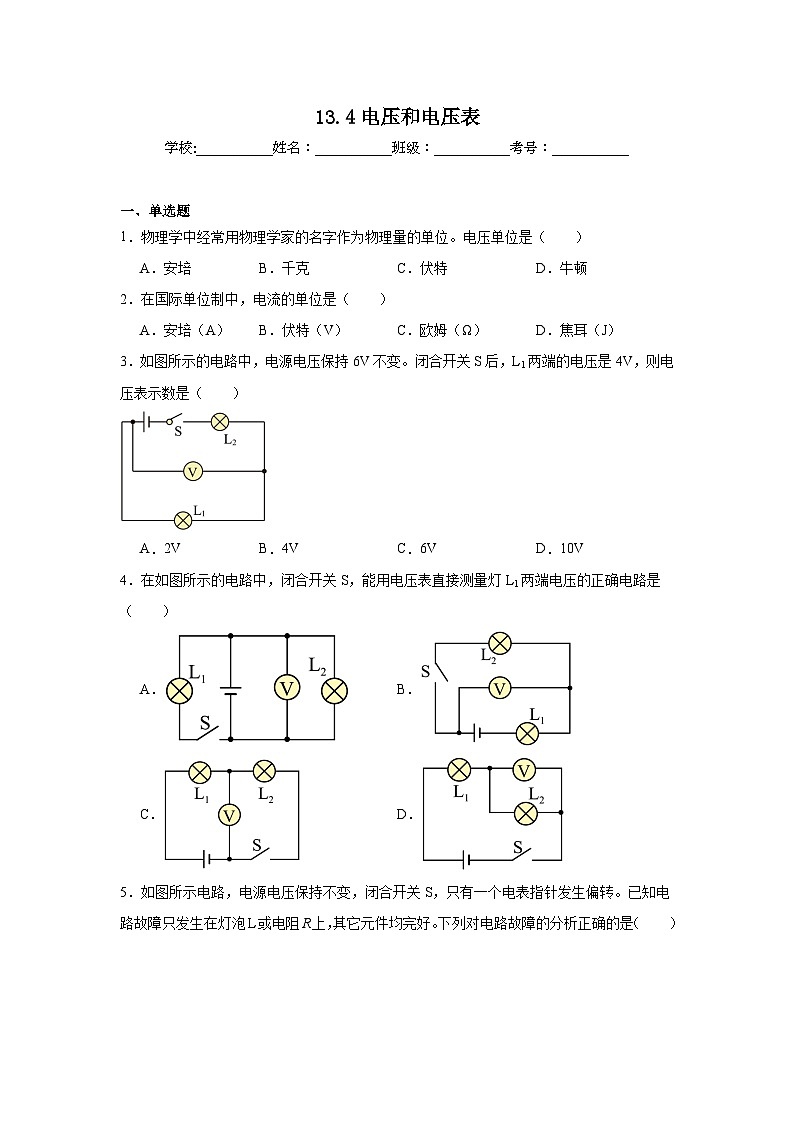

3．如图所示的电路中，电源电压保持6V不变。闭合开关S后，L1两端的电压是4V，则电压表示数是（ ）
A．2VB．4VC．6VD．10V
4．在如图所示的电路中，闭合开关S，能用电压表直接测量灯L1两端电压的正确电路是（ ）
A．B．
C．D．
5．如图所示电路，电源电压保持不变，闭合开关S，只有一个电表指针发生偏转。已知电路故障只发生在灯泡L或电阻R上，其它元件均完好。下列对电路故障的分析正确的是（ ）
A．可能是电阻R断路B．可能是灯泡L短路
C．一定是电阻R短路D．一定是灯泡L断路

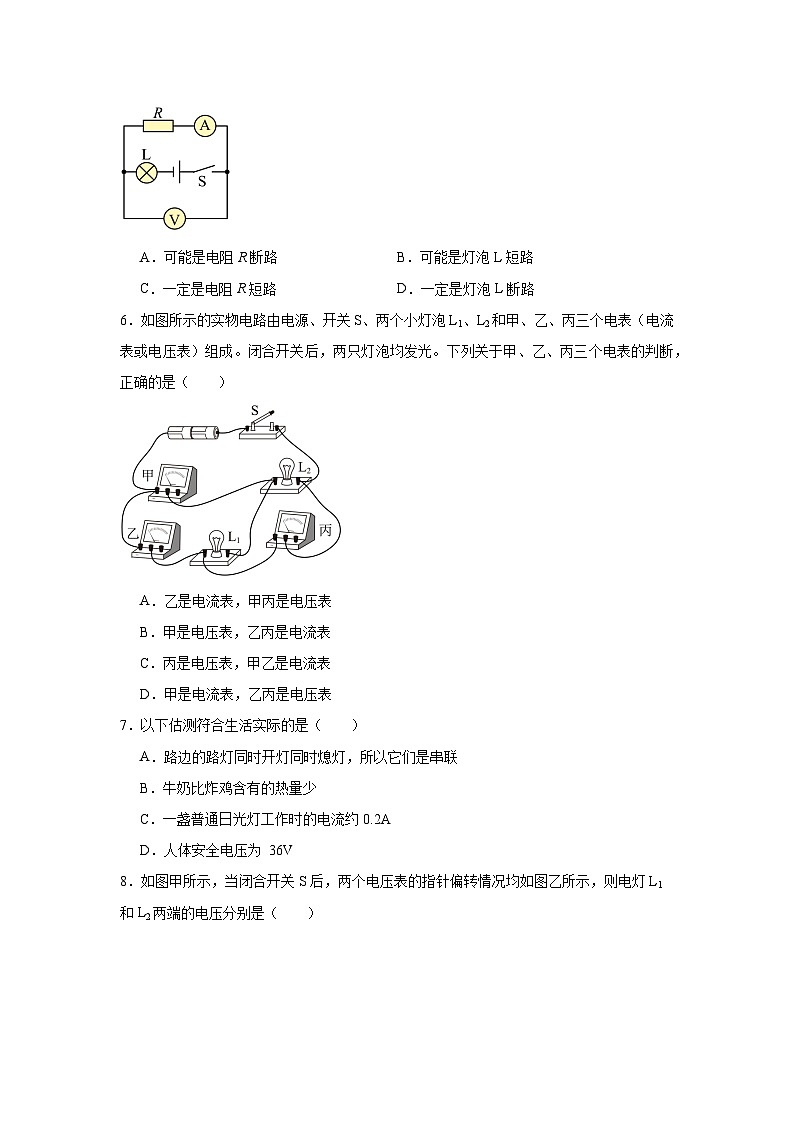

6．如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关后，两只灯泡均发光。下列关于甲、乙、丙三个电表的判断，正确的是（ ）
A．乙是电流表，甲丙是电压表
B．甲是电压表，乙丙是电流表
C．丙是电压表，甲乙是电流表
D．甲是电流表，乙丙是电压表
7．以下估测符合生活实际的是（ ）
A．路边的路灯同时开灯同时熄灯，所以它们是串联
B．牛奶比炸鸡含有的热量少
C．一盏普通日光灯工作时的电流约0.2A
D．人体安全电压为 36V

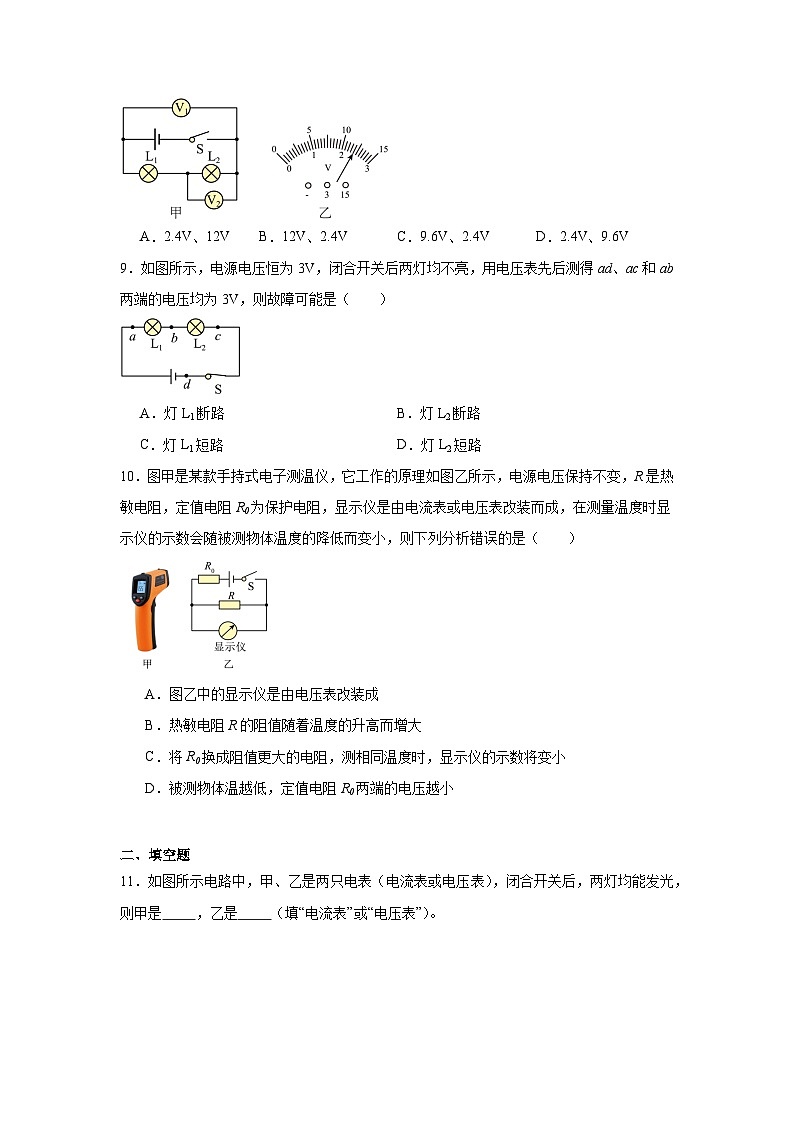

8．如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（ ）
A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V
9．如图所示，电源电压恒为3V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为3V，则故障可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
10．图甲是某款手持式电子测温仪，它工作的原理如图乙所示，电源电压保持不变，R是热敏电阻，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成，在测量温度时显示仪的示数会随被测物体温度的降低而变小，则下列分析错误的是（ ）

A．图乙中的显示仪是由电压表改装成
B．热敏电阻R的阻值随着温度的升高而增大
C．将R0换成阻值更大的电阻，测相同温度时，显示仪的示数将变小
D．被测物体温越低，定值电阻R0两端的电压越小
二、填空题
11．如图所示电路中，甲、乙是两只电表（电流表或电压表），闭合开关后，两灯均能发光，则甲是 ，乙是 （填“电流表”或“电压表”）。
12．如图所示，电压表的读数为 V；若换另一个量程测另一电压值，指针仍指图示位置，则此时电压表的读数是 V。
13．如图所示，当电路中的开关S闭合时，电压表V1测的是 （选填“L1”“ L2”或“电源”）两端的电压，V2测的是 （选填“L1”“ L2”或“电源”）两端的电压。
14．如图，小明用一个柠檬制作了一个水果电池，他用电压表测水果电池电压，由图可知：该水果电池的负极是 片，用水果电池给电路供电时，将 能转化为电能，现有一个挂钟需要3V电压，则需要这样的 个“柠檬电池”串联。
15．如图所示，电源电压恒为3V，开关闭合后，电压表的示数为 V；开关断开后，电压表的示数为 V。
16．如图所示电路中，甲、乙是两只电表（电流表或电压表），闭合开关后，两灯均能发光，则甲是 ，乙是 。
17．如图所示，电压表的读数为 V。
18．如图所示，小明在烧杯中装入盐水，并放入铜片和锌片，制成了一个电池，电压表指针正向偏转，其中 （选填“锌”或“铜”）片是电池的正极，该电池在供电过程中把 能转化成电能，电流方向是 。
19．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图乙所示的位置，则电源电压为 V，L1的电压为 V，L2的电压为 V。
20．如图所示，已知两只灯泡L1和L2是并联的，则在①、②和③三个电表中（电流表或电压表） 是电流表（填序号）。闭合开关后，两小灯泡都能正常发光，过了一会儿，L1灯丝烧断突然熄灭，灯泡L2的亮度将会 （“变亮”“不变”“变暗”）。②电表的示数 （选填“变大”、“变小”或“不变”）。
三、实验题
21．物理兴趣小组在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池如图所示小华用铜片和铝片插入较大的柠檬也制成了一个水果电池他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关
猜想二：水果电池电压可能与电极的材料有关
猜想三：水果电池电压可能与两电极间的距离有关
猜想四水果电池电压可能与电极插入水果的深度有关
（1）该实验的研究方法是 ；
（2）为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬分别测出电压，如表一所示
表一
分析表中数据，说明猜想一是 （正确/错误）的；
（3）为了验证猜想二，小华用铜片作为电池的正极分别用外形相同的锌铝铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持 和 相同，分别测出电压，如表二所示：
表二
分析表中数据，说明猜想二是 （正确/错误）的，得到的结论是 ；
（4）小明先将柠檬压在桌面上滚了几下，再做成水果电池测出电压达到1.0V，据此请你提出一个有价值、可探究的问题 。
四、综合题
22．如图所示为马路上的太阳能路灯，其主要部件有太阳能板、太阳能控制器、LED 灯蓄电池、灯杆等。太阳能路灯整个系统内运行的电压只有 12V 或 24V，低于人体的安全电压，即使发生漏电情况，也不会发生人身安全事故。[水的比热容为 4.2×103J/（kg•℃）]
（1）人体的安全电压为 。
（2）某太阳能路灯的额定电压为 12V，额定功率为 36W，该路灯正常工作时的电流为多少？( )该路灯正常工作 10h消耗的电能是多少？( )
（3）如果太阳能电池板产生的电能用于冬季取暖加热水，则每度电可使多少千克水温度升高 60℃？( )（结果保留至整数）
《13.4电压和电压表》参考答案
1．C
【详解】根据物理学中的单位定义，电压的单位是伏特，符号为V；安培是电流的单位；千克是质量的单位；牛顿是力的单位，故C符合题意，ABD不符合题意。
故选C。
2．A
【详解】A．电流的国际单位是安培（A），故A符合题意；
B．电压的国际单位是伏特（V），故B不符合题意；
C．电阻的国际单位是欧姆（Ω），故C不符合题意；
D．电功的国际单位是焦耳（J），故D不符合题意。
故选A。
3．B
【详解】由电路图可知，闭合开关S后，L1与L2串联，电压表测L1两端的电压，L1两端的电压是4V，则电压表示数是4V。故B符合题意，ACD不符合题意。
故选B。
4．A
【详解】A．闭合开关S，两灯并联，电压表并联在L1的两端，电压表测L1两端的电压，故A正确；
B．开关闭合后，两灯串联，电压表的左接线柱与灯L2左端相连，右接线柱与灯L2的右端连接，电压表与L2并联，测L2两端的电压，故B错误；
C．开关闭合后，两灯串联，电压表与L2并联，测L2两端的电压，故C错误；
D．开关闭合后，两灯串联，电压表与L2并联，测L2两端的电压，故D错误。
故选A。
5．A
【详解】A．若电阻R断路，整个电路处于断路状态，电流表指针不会发生偏转。此时电压表直接连接在电源两端，能够测量电源电压，因此电压表指针会发生偏转，符合只有一个电表指针偏转的条件，故A正确；
B．若灯泡L短路，电路中只剩下电阻R工作，电流表会显示电路电流，指针发生偏转。同时电压表测量的是电源电压，指针也会偏转，导致两个电表都偏转，不符合题目要求，故B错误；
C．若电阻R短路，电流表会显示电路电流，指针发生偏转。但此时电压表被短路，无法显示读数，指针不偏转。虽然这种情况符合只有一个电表偏转，但故障不一定只是电阻R短路，还有其他可能性，比如电阻R断路也会造成类似现象，因此说一定是电阻R短路并不准确，故C错误；
D．若灯泡L断路，整个电路处于断路状态，电流表没有电流通过，指针不偏转。同时电压表也无法形成闭合回路，指针同样不会偏转，这样两个电表都不偏转，不符合题目条件，故D错误。
故选A。
6．A
【详解】闭合开关S后，两个小灯泡L1、L2均能发光，两盏灯可能是串联，且电流表串联在被测电路中，在电路中相当于导线；电压表并联在被测电路两端，电压表在电路中相当于断路。
①若L1、L2串联，根据电流的流向可知，此时丙表并联在L1、L2的两端，则丙是电压表，此时乙串联在电路中，则乙是电流表，为避免L1被短路，则甲只能是相当于断路的电压表，由此可知，乙是电流表，甲、丙是电压表；②若L1、L2并联，根据电流的流向可知，乙表只能是相当于断路的电压表，丙表串联在L1的支路中，则丙是电流表，此时甲表串联在干路中，所以甲是电流表，由此可知，乙是电压表，甲、丙是电流表。故A正确，BCD错误。
故选A。
7．C
【详解】A．路边的路灯总是同时开灯同时熄灯，当其中一盏灯泡损坏时，不影响其它灯泡的工作，所以它们是并联，故A不符合题意；
B．热量是过程量，不能说含有或者具有热量，故B不符合题意；
C．一盏普通日光灯功率约40W，则通过的电流约为
I==≈0.18A=180mA
0.2A与之比较接近，故C符合题意；
D．人体的安全电压是不高于36V，故D不符合题意。
故选C。
8．C
【详解】由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为
故ABD不符合题意，C符合题意。
故选C。
9．A
【详解】由电路图可知，灯L1与L2串联，闭合开关后两灯均不亮，说明电路出现断路故障。若用电压表测得ab两端的电压为3V，说明电压表的正负接线柱与电源的正负极形成通路，则电路中与电压表并联的L1断路，故A符合题意，BCD不符合题意。
故选A。
10．D
【详解】A．由图乙知，显示仪与电阻R并联，是电压表，故A正确，不符合题意；
B．图乙中，两个电阻串联在电路中，显示仪测R两端的电压，温度降低时，显示仪的示数变小，即R两端的电压变小，据串联电路的分压特点知，R的阻值变小，所以热敏电阻R随温度的降低而减小，温度升高而增大，故B正确，不符合题意；
C．将R0换成阻值更大的电阻，测相同温度时，热敏电阻R的阻值不变，据串联电路的分压特点知，R0分得的电压变大，R两端的电压变小，显示仪的示数变小，故C正确，不符合题意；
D．被测物体温越低，热敏电阻R的阻值越小，分得的电压越小，则R0两端的电压越大，故D错误，符合题意。
故选D。
11． 电压表 电流表
【详解】[1]根据电压表应与被测用电器并联使用，由图可知，甲与L2并联，故甲为电压表。
[2]根据电流表应与被测用电器串联使用，由图可知，乙与L2串联，故乙为电流表。
12． 8.5 1.7
【详解】[1]电压表选用的是0∼15V量程，分度值是0.5V，指针指向第17个小格（8.5V位置），所以读数为8.5V。
[2]若换用0∼3V量程，分度值是0.1V，指针指向第17个小格（1.7V位置），所以读数为1.7V。
13． 电源 L2
【解析】【小题1】[1][2]由图可知，当电路中的开关S闭合时灯泡L1与L2串联，电压表V1并联在电源两端，测电源电压，V2并联在L2两端，测L2电压。
14． 铁 化学 5
【详解】[1]由图可知，水果电池的铜片接电压表正接线柱，铁片接电压表负接线柱，电压表指针正常偏转，所以水果电池的铜片是正极、铁片是负极。
[2]电池在工作时，把化学能转化为电能。
[3]由图可知，一个水果电池的电压为0.6V，因为串联电池组电压等于各节电池电压之和，所以需要
个水果电池串联。
15． 3 0
【详解】[1]开关闭合，电压表与电源串联，测电源电压，电源电压3V，示数为3V。
[2]开关断开，电路为断路，电压表不与电源正负极相接，示数为0V。
16． 电压表 电流表
【详解】[1][2]闭合开关后，乙与串联，所以是电流表；则甲是电压表，因为若是电流表，被短路。
17．1.2
【详解】电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.2V。
18． 铜 化学 从铜片到锌片
【详解】[1]电压表指针正向偏转时，电流从电压表的正接线柱流入、负接线柱流出。由图可知，与电压表正接线柱相连的是铜片，因此铜片是电池的正极，锌片是负极。
[2]该装置是由铜片、锌片和盐水组成的简易化学电池，其工作原理是通过化学反应产生电能，因此在供电过程中，化学能转化为电能。
[3]电路中，电流的方向规定为从电源正极流向负极。由于铜片是正极，锌片是负极，所以电流方向是从铜片经外电路流向锌片。
19． 7 5.6 1.4
【详解】[1][2][3]由图知，闭合开关后两灯串联，V2测电源电压，V1测L2两端的电压，由串联电路的电压特点可知，V2的示数应大于V1的示数；而两表指针位置相同，说明V2选的是大量程，V1是小量程，则由图可知V2的示数为7V，即电源电压为7V；V1示数为1.4V，即L2两端电压为1.4V；又因为串联电路总电压等于各部分电路两端的电压之和，所以灯L1两端电压为
U1=7V-1.4V=5.6V
20． ①、③ 不变 不变
【详解】[1]两灯并联，说明电流是分别通过两个小灯的。开关闭合后，电流从电源正极出发，通过开关后分成两支，分别通过小灯L2与电表①，电表③与小灯L1，故③是电流表。通过电表③的电流通过小灯L1，通过L2的电流通过电表①，流回电源负极，故②是电压表（不允许电流通过），①是电流表。
[2]两灯并联，互不影响，一个灯断路，另外一个灯工作状态不变，故L2的亮度不变。
[3]电表②为电压表，测量并联电路电压，其大小等于电源电压。故②的示数是不变的。
21． 控制变量法 错误 两电极间的距离 电极插入水果中的深度 正确 见解析 见解析
【详解】（1）[1]“探究水果电池电压”的实验中，由于水果电池电压与多个因素有关，所以探究过程中采用的是控制变量法。
（2）[2]小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，这样就控制了电极材料，通过表一中的数据可知，水果大小变化后，电压表的示数不变，可得结论：水果电池电压与水果大小无关，即猜想一错误。
（3）[3][4][5][6]要验证猜想二，即水果电池电压与电极的材料的关系，根据猜想的因素，应保持两电极插入电极间的距离、电极插入水果的深度相同；由表格二数据，铜与不同金属做电极时，电压表示数不同，说明水果电池电压与电极的材料有关。所以猜想二是正确的。当其它条件一定时，水果电池的电压与电极的材料有关。
（4）[7]将柠檬压在桌面上滚动后，柠檬会变软，测出电压不同，由此提出的探究问题：水果电池的电压可能与水果的软硬度有关。
22． 不高于36V 3A 0.36kW•h 14kg
【详解】（1）[1]由常识可知，人体的安全电压为不高于 36V。
（2）[2]路灯正常工作时的电流为
[3]路灯正常工作 10h 消耗的电能
W＝Pt＝36×10-3kW×10h＝0.36kW•h（3）[4]太阳能电池产生的电能为
水的质量为
柠檬大小
一个
大半个
半个
小半个
电压U/V
0.80
0.80
0.80
0.80
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.880
0.60
0.46
题号
1
2
3
4
5
6
7
8
9
10
答案
C
A
B
A
A
A
C
C
A
D
