物理四、电压和电压表一课一练

这是一份物理四、电压和电压表一课一练，共18页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题

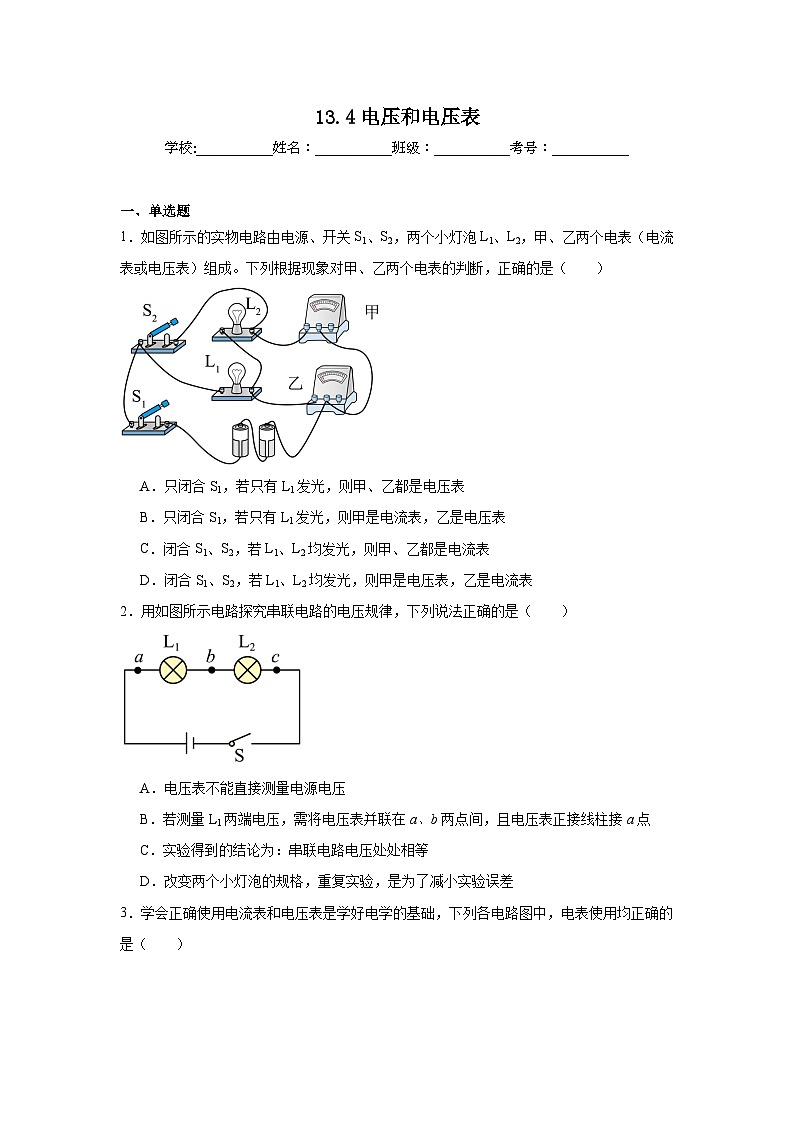

1．如图所示的实物电路由电源、开关S1、S2，两个小灯泡L1、L2，甲、乙两个电表（电流表或电压表）组成。下列根据现象对甲、乙两个电表的判断，正确的是（ ）
A．只闭合S1，若只有L1发光，则甲、乙都是电压表
B．只闭合S1，若只有L1发光，则甲是电流表，乙是电压表
C．闭合S1、S2，若L1、L2均发光，则甲、乙都是电流表
D．闭合S1、S2，若L1、L2均发光，则甲是电压表，乙是电流表
2．用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
3．学会正确使用电流表和电压表是学好电学的基础，下列各电路图中，电表使用均正确的是（ ）
A．B．
C．D．

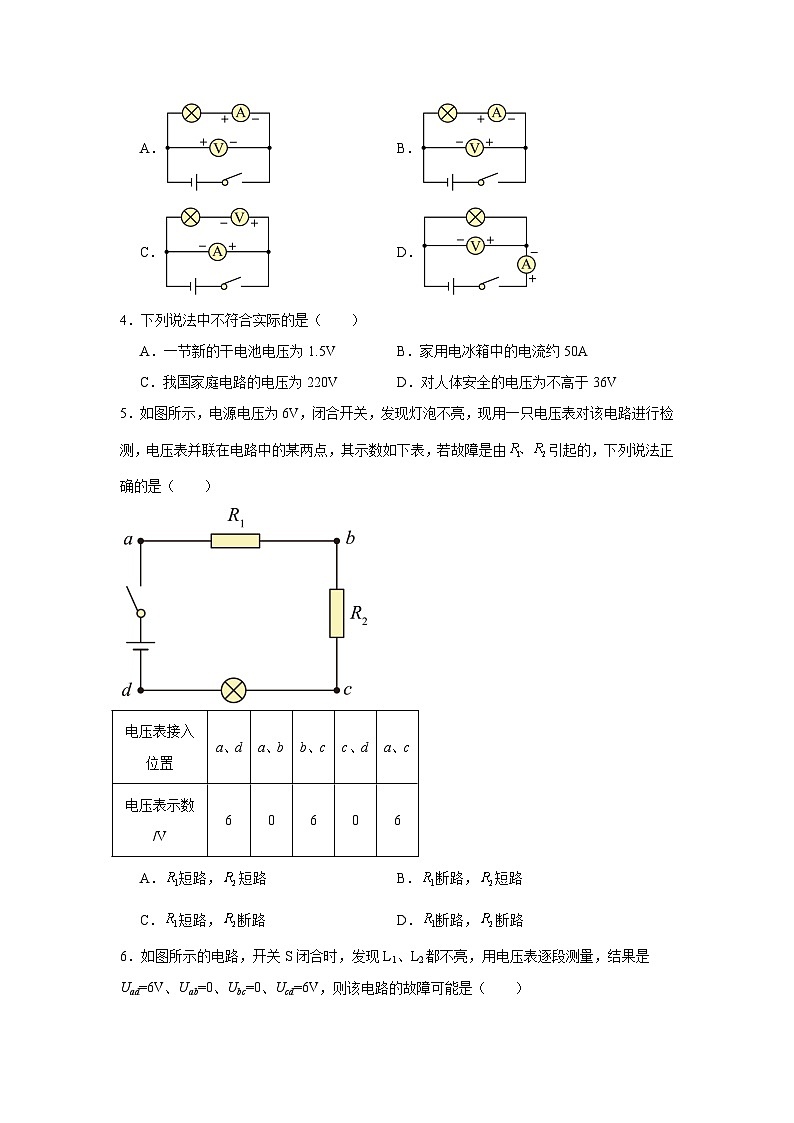

4．下列说法中不符合实际的是（ ）
A．一节新的干电池电压为1.5VB．家用电冰箱中的电流约50A
C．我国家庭电路的电压为220VD．对人体安全的电压为不高于36V
5．如图所示，电源电压为6V，闭合开关，发现灯泡不亮，现用一只电压表对该电路进行检测，电压表并联在电路中的某两点，其示数如下表，若故障是由引起的，下列说法正确的是（ ）
A．短路，短路B．断路，短路
C．短路，断路D．断路，断路
6．如图所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6V、Uab=0、Ubc=0、Ucd=6V，则该电路的故障可能是（ ）
A．开关S接触不良B．灯断路C．灯短路D．灯断路

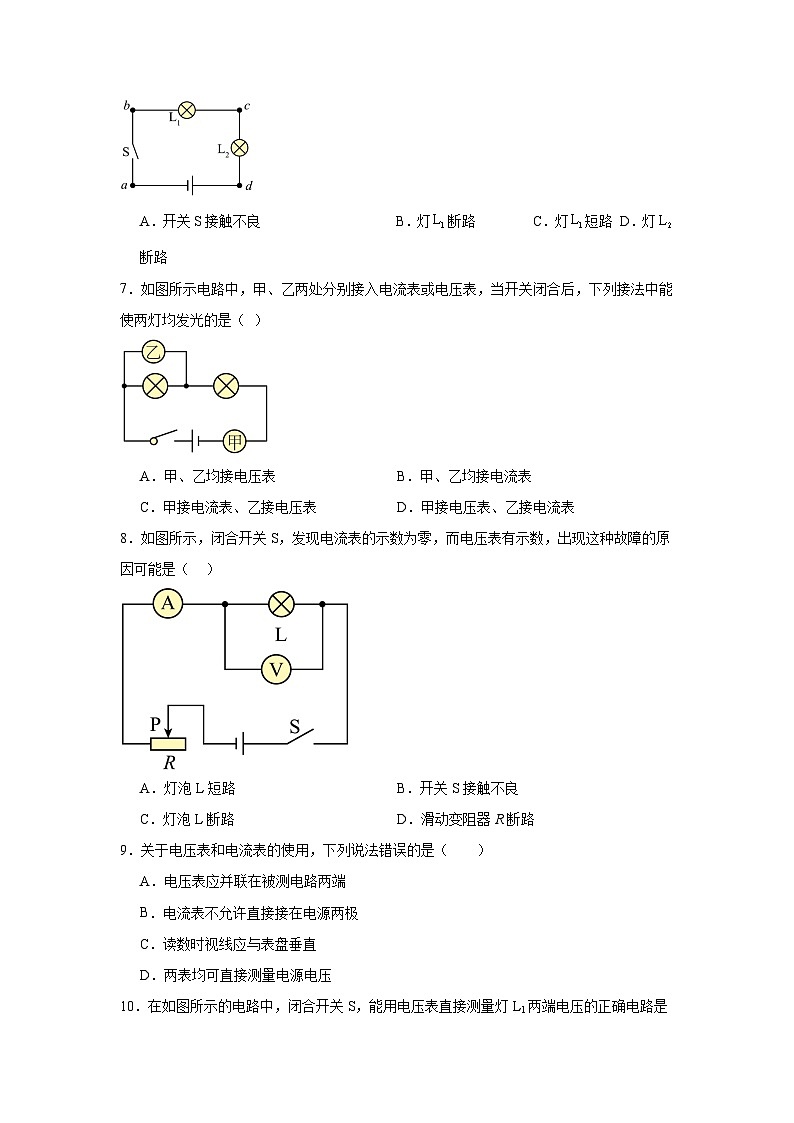

7．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（ ）
A．甲、乙均接电压表B．甲、乙均接电流表
C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表
8．如图所示，闭合开关S，发现电流表的示数为零，而电压表有示数，出现这种故障的原因可能是（ ）
A．灯泡L短路B．开关S接触不良
C．灯泡L断路D．滑动变阻器R断路
9．关于电压表和电流表的使用，下列说法错误的是（ ）
A．电压表应并联在被测电路两端
B．电流表不允许直接接在电源两极
C．读数时视线应与表盘垂直
D．两表均可直接测量电源电压
10．在如图所示的电路中，闭合开关S，能用电压表直接测量灯L1两端电压的正确电路是（ ）
A．B．
C．D．
二、多选题
11．如图所示，闭合开关，两个小灯泡L1和L2均能发光。下列关于该电路的分析正确的是（ ）
A．若甲为电流表，则两灯一定并联B．若乙为电流表，则乙测L1的电流
C．若丙为电流表，则丙测L1的电流D．若甲为电流表，则乙可能为电压表
12．小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（ ）
A．闭合开关S，电压表测量两端的电压
B．只将导线①的下端改接到右端，闭合开关S，电压表测量两端的电压
C．只将导线①的下端改接到左端，闭合开关S，电压表测量和的总电压
D．只将导线②的下端改接到左端，闭合开关S，电压表测量两端的电压
13．下列说法正确的是（ ）
A．电源的作用是给用电器两端提供电压
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
14．在如图所示的电路中，电源电压保持不变，只有灯、可能出现开路故障，闭合开关S后（ ）
A．若两灯均不发光，则电压表的示数不一定大于零
B．若两灯均不发光，则电压表的示数一定大于零
C．若两灯中有一灯不发光，则电流表的示数一定大于零
D．若两灯中有一灯不发光，则电流表的示数一定大于零
15．小琳探究串联电路的电压规律，连接了如图所示的电路，下列说法正确的是（ ）
A．闭合开关S，电压表测量L2两端的电压
B．只将导线①的下端改接到L1右端，闭合开关S，电压表测量L1和L2的总电压
C．只将导线①的下端改接到L1左端，闭合开关S，电压表测量电源电压
D．只将导线②的下端改接到L1左端，闭合开关S，电压表测量L1两端的电压
三、填空题
16．请判断：开关闭合后，下列电路中电压表的测量对象。用“电源电压”“两端电压”或“两端电压”填空。




17．如图情境粗略而形象地反映了电流和电压、电阻的关系。图中小人 （选填“甲”“乙”或“丙”）模拟的是电压。图中还反映出导体的电阻与导体的 有关。
18．电压表的连接
(1)用电压表测量某元件两端的电压时，电压表应与这个元件 联。
(2)应该使标有“-”号的接线柱靠近电源 极，标有“3”或“15”的接线柱靠近电源 极，即让电流从 接线柱流进电压表，从 接线柱流出电压表。
(3)所用量程的最大测量值必须 被测电路两端的电压。
(4)在预先不知道被测电压大小的情况下，应选用 的量程进行试触，如果测得的电压不超过3V，再改用 的量程进行测量。
19．如图所示，图甲中电压表的分度值为 V，读数为 V；若使用前出现如图乙所示的情况，则原因是 。
20．如图所示，已知两只灯泡L1和L2是并联的，则在①、②和③三个电表中（电流表或电压表） 是电流表（填序号）。闭合开关后，两小灯泡都能正常发光，过了一会儿，L1灯丝烧断突然熄灭，灯泡L2的亮度将会 （“变亮”“不变”“变暗”）。②电表的示数 （选填“变大”、“变小”或“不变”）。
四、实验题
21．课上同学们积极练习使用电压表和电流表。
Ⅰ、使用电压表测电压：
(1)使用电压表测量用电器两端的电压时，电压表应与用电器 （选填“串联”或“并联”）。将电压表接入电路中，在开关断开时，电压表的指针如图甲所示，则存在的问题是 ；闭合开关，小明发现电压表的指针仍如图甲所示，则应采取的操作是 ；
Ⅱ、使用电流表测电流：
(2)闭合开关后，发现电流表指针偏转情况如图乙所示，原因是 ；
(3)为了选定电流表的量程，在无法估计待测电流大小的情况下，应该先用电流表的 量程试触一下（选填“大”、“小”）。
五、综合题
22．某电器两端电压为2.6V，用如图所示的电压表测量其两端电压，那么电压表的量程应选 V，请在图中画出相应的电压值指针的位置。
23．如图所示为马路上的太阳能路灯，其主要部件有太阳能板、太阳能控制器、LED 灯蓄电池、灯杆等。太阳能路灯整个系统内运行的电压只有 12V 或 24V，低于人体的安全电压，即使发生漏电情况，也不会发生人身安全事故。[水的比热容为 4.2×103J/（kg•℃）]
（1）人体的安全电压为 。
（2）某太阳能路灯的额定电压为 12V，额定功率为 36W，该路灯正常工作时的电流为多少？( )该路灯正常工作 10h消耗的电能是多少？( )
（3）如果太阳能电池板产生的电能用于冬季取暖加热水，则每度电可使多少千克水温度升高 60℃？( )（结果保留至整数）
电压表接入位置
a、d
a、b
b、c
c、d
a、c
电压表示数/V
6
0
6
0
6
《13.4电压和电压表》参考答案
1．D
【详解】AB．只闭合S1，若只有L1发光，则L2断路，所以甲是电压表；由于L1发光，则L1有电流通过，所以乙是电流表，故AB错误；
CD．闭合S1、S2，若L1、L2均发光，此时L1、L2并联，根据电流的流向可知，此时甲表并联在L2的两端，则甲是电压表，此时乙串联在电路中，则乙是电流表，故D正确，C错误。
故选D。
2．B
【详解】A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
3．D
【详解】A．电压表和电流表正负接线柱接反，故A错误；
B．电流表正负接线柱接反，故B错误；
C．电压表应与用电器并联，电流表应与用电器串联，故C错误；
D．电压表应与用电器并联，电流表应与用电器串联，电压表和电流表正负接线柱也正确，故D正确。
故选D。
4．B
【详解】A．一节新干电池的标准电压为1.5V，符合实际，故A不符合题意；
B．家用电冰箱中的电流约1A，故B符合题意；
C．我国家庭电路的标准电压为220V，符合实际，故C不符合题意；
D．对人体安全的电压不高于36V，这是电气安全的通用标准，符合实际，故D不符合题意。
故选B。
5．C
【详解】根据表格信息，当电压表接在a、d之间时，电压表的示数与电源电压相等，说明电压表与电源接通，a、d包含电源的部分无故障；电压表接在a、b之间，电压表无示数，b、c之间，电压表相当于测电源电压，说明a、b包含电源的路径出现断路，由于故障是由引起的，则说明R2断路，或电阻R1短路，电压表相当于测导线电压，因此电压表无示数，故C正确，ABD错误。
故选C。
6．D
【详解】A．若开关S接触不良，当电压表并联在a、b两端时，电压表两接线柱到电源两极处于通路，且测量的是电源的电压，即Uab≠0，故A不符合题意；
B．若灯L1断路，当电压表并联在b、c两端时，电压表两接线柱到电源两极处于通路，且测量的是电源的电压，即Ubc≠0，故B不符合题意；
C．若灯L1短路，则L2能发光，故C不符合题意；
D．若灯L2断路，当电压表并联在a、b或b、c两端时，电压表正线柱到电源正极之间是断路，故电压表示数为零；
当电压表并联在a、d或c、d两端时，电压表两接线柱到电源两极之间是通路，此时相当于测量电源的电压，即Uad=Ucd=6V，故D符合题意。
故选D。
7．C
【详解】AD．由图可知，甲串联在电中，若为电压表则电路开路，两灯均不发光，故AD不符合题意；
B．由图可知，乙与灯泡并联，若乙为电流表，与其并联的灯泡短路，不能发光，故B不符合题意；
C．甲与两个灯泡串联，为电流表，乙与灯泡并联，乙为电压表，该电路为串联电路，甲测量电路中的电流，乙测量左边灯泡两端的电压，故C符合题意。
故选C。
8．C
【详解】由电路图可知，L、R串联，电压表V测量L电压，电流表测量电路电流。当闭合开关S后，发现电流表的示数为零，而电压表有示数，说明电路可能存在断路现象，而电压表与电源相连接，则故障为灯泡L断路，故ABD不符合题意，C符合题意。
故选C。
9．D
【详解】A．电压表的内阻很大，它的作用是测量电路两端的电压，为了能准确测量出被测电路两端的电压，需要将电压表与被测电路两端并联，这样电压表两端的电压才等于被测电路两端的电压，故A正确，不符合题意；
B．电流表的内阻很小，几乎可以忽略不计。如果将电流表直接接在电源两极，电路中的电流就会很大，会烧坏电流表，所以电流表不允许直接接在电源两极，故B正确，不符合题意；
C．在读电压表和电流表的示数时，为了减小读数误差，应该让视线与表盘垂直，这样能准确读取指针所指的刻度值，故C正确，不符合题意；
D．电压表是专门用来测量电压的仪器，其内阻很大，当把电压表直接接到电源两端时，通过电压表的电流很小，不会对电源和电压表本身造成损害，所以电压表可以直接测量电源电压。电流表内阻很小，如前面所述，若直接用电流表测量电源电压，会导致电路中电流过大，烧坏电流表，所以电流表不可以直接测量电源电压，故D错误，符合题意。
故选D。
10．A
【详解】A．闭合开关S，两灯并联，电压表并联在L1的两端，电压表测L1两端的电压，故A正确；
B．开关闭合后，两灯串联，电压表的左接线柱与灯L2左端相连，右接线柱与灯L2的右端连接，电压表与L2并联，测L2两端的电压，故B错误；
C．开关闭合后，两灯串联，电压表与L2并联，测L2两端的电压，故C错误；
D．开关闭合后，两灯串联，电压表与L2并联，测L2两端的电压，故D错误。
故选A。
11．AC
【详解】电流表在电路中相当于导线，应串联在被测电路中，电压表在电路中相当于断路，应并联在被测电路两端，当两个小灯泡均能发光时，电路处于通路状态，故两只小灯泡只有并联与串联两种连接方式：
当小灯泡串联时：
电路中电流只有一条路径经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电压表，丙为电流表，甲测量L1和L2的总电压，乙测量L2两端的电压，丙测量电路电流，也可以认为是测量通过L1或L2的电流。
当小灯泡并联时：
电路中电流有两条路径，分别经过灯泡L1和L2，故电流流过途径如图所示：
故甲、乙为电流表，丙为电压表，甲与L2串联，测量通过L2的电流，乙接在干路上，测量电路总电流，丙接在L2两端，也可以认为是接在电源或L1两端，可以认为是测量L2、 L1或电源两端的电压。
A．当甲为电流表，则两灯一定并联，故A正确；
B．若乙为电流表，乙测干路电流，故B错误；
C．若丙为电流表，两灯一定串联，丙可以测L1的电流，故C正确；
D．若甲为电流表，则乙一定为电流表，故D错误。
故选AC。
12．ABC
【详解】A．如图所示，电压表直接并联在灯泡L2两端，故电压表测量灯泡L2的电压，故A正确；
B．只将导线①的下端改接到右端，此时电压表仍然直接并联在L2两端，测量灯泡L2的电压，故B正确；
C．只将导线①的下端改接到左端，闭合开关S，此时电压表直接并联在L1、L2两端，故电压表测量和的总电压，故C正确；
D．只将导线②的下端改接到左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L1的电压，故D错误。
故选ABC。
13．ABC
【详解】A．电源的作用是给电路提供电压，从而使用电器两端获得电压，故A正确；
B．电压是使电荷发生定向移动形成电流的原因，有电压才可能有电流，故B正确；
C．电流是电荷的定向移动形成的，规定正电荷定向移动的方向为电流的方向，故C正确；
D．电路两端有电压，且电路是通路时，才会有电流。如果电路是断路，即使有电压，也不会有电流，故D错误。
故选ABC。
14．BC
【详解】AB．据图可知，电路是两灯泡并联，电压表测电源电压，若两灯均不发光，说明两只灯泡都发生断路，因此两只电流表A1、A2都无电流通过示数为零，电压表V仍然测量电源电压有示数大于零，故A不符合题意，B符合题意；
CD．若两灯中有一灯不发光，说明有一只灯泡断路，不论哪只灯泡断路，对电源电压无影响，所以电压表V有示数大于零；一只灯泡断路，另一只灯泡正常，所以干路的电流表A1一定有示数大于零；如果灯泡L2断路，电流表A2无示数，如果灯泡L1断路，电流表A1、A2都有示数，故C符合题意，D不符合题意。
故选BC。
15．AC
【详解】A．如图所示，电压表直接并联在灯泡L2两端，所以电压表测量灯泡L2的电压，故A正确；
B．只将导线①的下端改接到L1右端，此时电压表仍然直接并联在L2两端，测量灯泡L2的电压，故B错误；
C．只将导线①的下端改接到左端，闭合开关S，此时电压表直接并联电源两端，测量电源电压，故C正确；
D．只将导线②的下端改接到左端，闭合开关S，电压表的正负接线柱接反了，不能够测量灯泡L1的电压，故D错误。
故选AC。
16． 两端电压 电源电压 两端电压 两端电压
【详解】[1]和串联，电压表在两端，所以测量两端电压。
[2]和串联，电压表在电源两端，所以测量电源电压。
[3]和串联，电压表在两端，所以测量两端电压。
[4]和串联，电压表在两端，所以测量两端电压。
17． 甲 横截面积
【详解】[1]图示中，小人乙阻碍小人丙的移动，而小人甲在推动丙的移动，所以乙是电阻，甲是电压，丙是电流。
[2]乙处，导体的横截面积变小，对乙的移动阻碍变大，所以还反映出导体的电阻与导体的横截面积的关系。
18．(1)并
(2) 负 正 正 负
(3)大于等于
(4) 0~15V 0~3V
【详解】（1）用电压表测量某元件两端的电压时，必须把它并联在被测电路的两端。
（2）[1][2][3][4]根据电压表的正确使用要求，要使标有“-”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，让电流从正接线柱流入，从负接线柱流出。
（3）被测电压不能超过电压表的量程，所用量程的最大测量值必须大于等于被测电路两端的电压。
（4）[1][2]测量前先用电压表的0~15V的量程，采用“试触法”估计被测电压的大小，如果测得的电压不超过3V，再改用0~3V的量程。
19． 0.1 2.3 电压表未调零
【详解】[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
20． ①、③ 不变 不变
【详解】[1]两灯并联，说明电流是分别通过两个小灯的。开关闭合后，电流从电源正极出发，通过开关后分成两支，分别通过小灯L2与电表①，电表③与小灯L1，故③是电流表。通过电表③的电流通过小灯L1，通过L2的电流通过电表①，流回电源负极，故②是电压表（不允许电流通过），①是电流表。
[2]两灯并联，互不影响，一个灯断路，另外一个灯工作状态不变，故L2的亮度不变。
[3]电表②为电压表，测量并联电路电压，其大小等于电源电压。故②的示数是不变的。
21．(1) 并联 电压表未调零 交换与电压表正负接线柱相连的导线的位置
(2)电流表所选的量程过大
(3)大
【详解】（1）[1]根据电压表的使用规则，电压表要测量用电器两端电压，就要让电压表和用电器并联。
[2]在开关断开时，电压表的指针如图甲所示，指针没有指在零刻度线，说明电压表未调零。
[3]闭合开关，小明发现电压表的指针仍如图甲所示，指针反偏，说明电压表正负接线柱接反，应该交换与电压表正负接线柱相连的导线的位置。
（2）闭合开关后，发现电流表指针偏转情况如图乙所示，指针偏转幅度过小，原因是电流表所选的量程过大。
（3）为了选定电流表的量程，在无法估计待测电流大小的情况下，安全起见，应该先用电流表的大量程试触一下，再根据显示的示数选用合适的量程。
22． 0~3
【详解】[1][2]某电器两端电压为2.6V，那么电压表的量程应选0～3V。其指针位置如图所示：
23． 不高于36V 3A 0.36kW•h 14kg
【详解】（1）[1]由常识可知，人体的安全电压为不高于 36V。
（2）[2]路灯正常工作时的电流为
[3]路灯正常工作 10h 消耗的电能
W＝Pt＝36×10-3kW×10h＝0.36kW•h（3）[4]太阳能电池产生的电能为
水的质量为
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
D
B
C
D
C
C
D
A
题号
11
12
13
14
15





答案
AC
ABC
ABC
BC
AC
