物理九年级上册（2024）三、电流和电流表课时训练

这是一份物理九年级上册（2024）三、电流和电流表课时训练，共12页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。

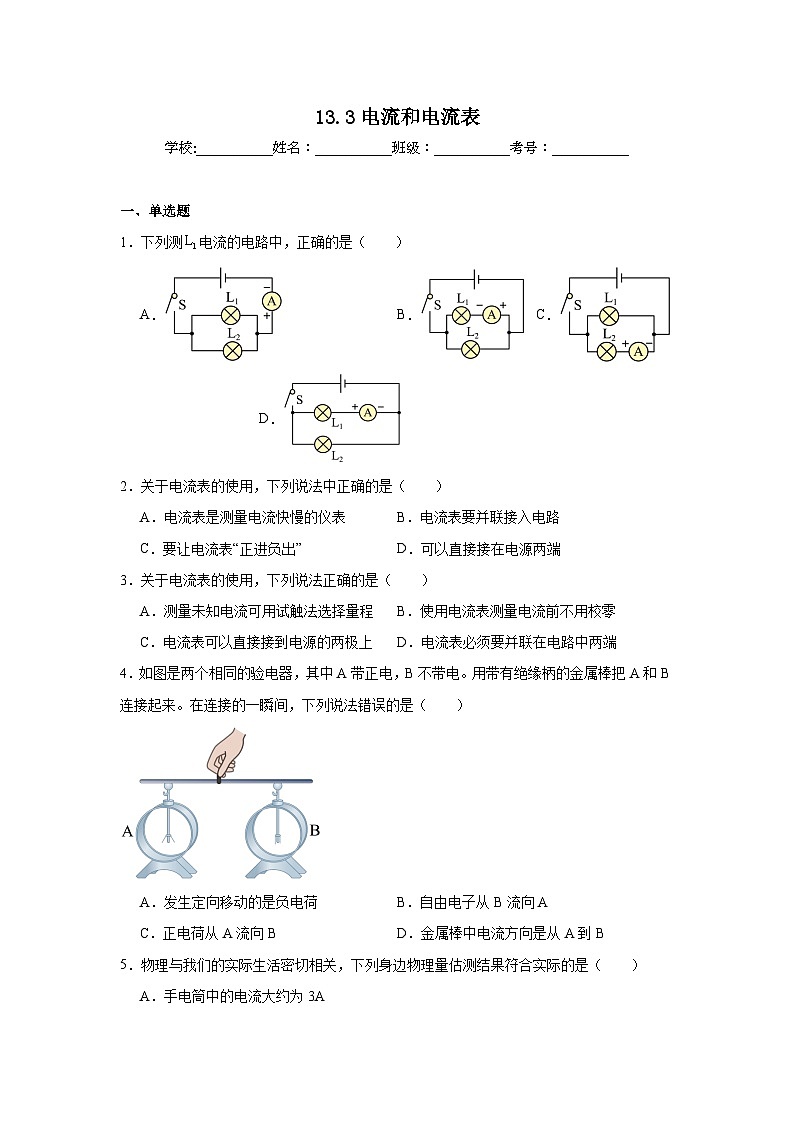

一、单选题
1．下列测电流的电路中，正确的是（ ）
A．B．C．D．
2．关于电流表的使用，下列说法中正确的是（ ）
A．电流表是测量电流快慢的仪表B．电流表要并联接入电路
C．要让电流表“正进负出”D．可以直接接在电源两端
3．关于电流表的使用，下列说法正确的是（ ）
A．测量未知电流可用试触法选择量程B．使用电流表测量电流前不用校零
C．电流表可以直接接到电源的两极上D．电流表必须要并联在电路中两端
4．如图是两个相同的验电器，其中A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来。在连接的一瞬间，下列说法错误的是（ ）
A．发生定向移动的是负电荷B．自由电子从B流向A
C．正电荷从A流向BD．金属棒中电流方向是从A到B
5．物理与我们的实际生活密切相关，下列身边物理量估测结果符合实际的是（ ）
A．手电筒中的电流大约为3A
B．四枚普通鸡蛋的重大约为200g
C．教室内的大气压强约为
D．完成一次引体向上做的功约为200J

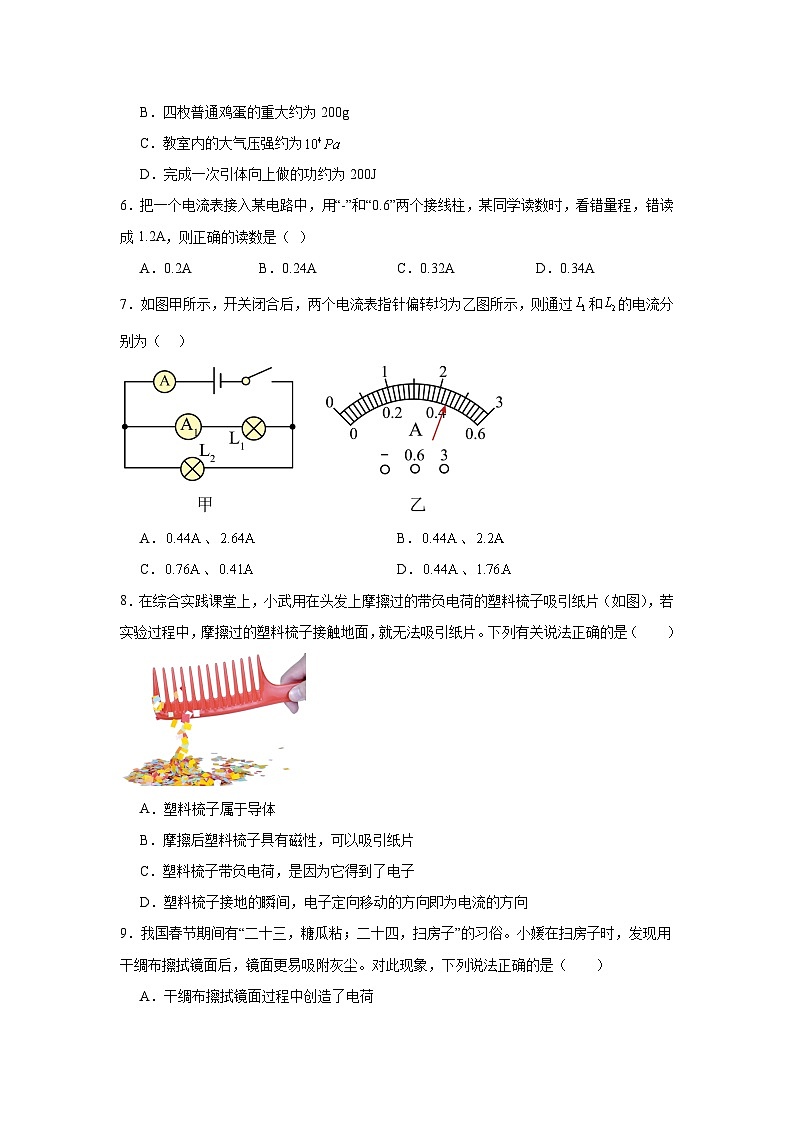

6．把一个电流表接入某电路中，用“-”和“0.6”两个接线柱，某同学读数时，看错量程，错读成1.2A，则正确的读数是（ ）
A．0.2AB．0.24AC．0.32AD．0.34A
7．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过和的电流分别为（ ）
A．、B．、
C．、D．、
8．在综合实践课堂上，小武用在头发上摩擦过的带负电荷的塑料梳子吸引纸片（如图），若实验过程中，摩擦过的塑料梳子接触地面，就无法吸引纸片。下列有关说法正确的是（ ）
A．塑料梳子属于导体
B．摩擦后塑料梳子具有磁性，可以吸引纸片
C．塑料梳子带负电荷，是因为它得到了电子
D．塑料梳子接地的瞬间，电子定向移动的方向即为电流的方向
9．我国春节期间有“二十三，糖瓜粘；二十四，扫房子”的习俗。小媛在扫房子时，发现用干绸布擦拭镜面后，镜面更易吸附灰尘。对此现象，下列说法正确的是（ ）
A．干绸布擦拭镜面过程中创造了电荷
B．干绸布若带负电，则镜面一定失去了电子
C．镜面与干绸布摩擦带了等量同种电荷
D．镜面能吸附灰尘是因为异种电荷互相吸引

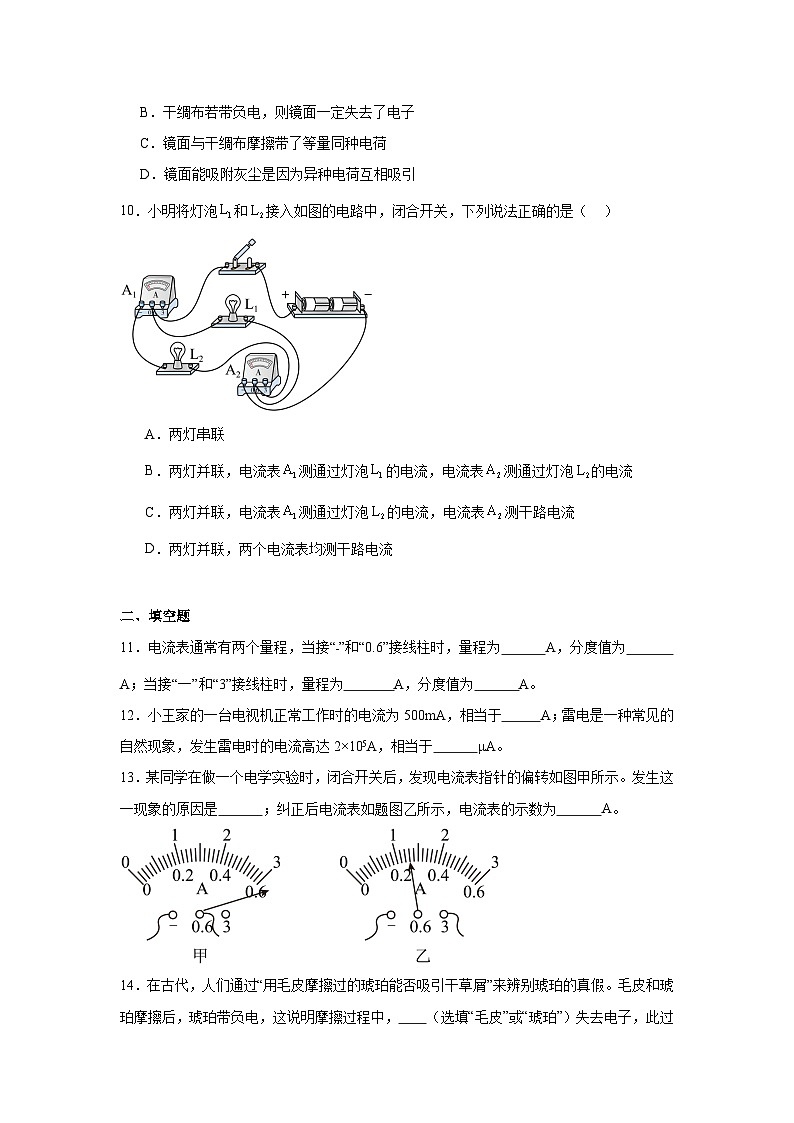

10．小明将灯泡和接入如图的电路中，闭合开关，下列说法正确的是（ ）
A．两灯串联
B．两灯并联，电流表测通过灯泡的电流，电流表测通过灯泡的电流
C．两灯并联，电流表测通过灯泡的电流，电流表测干路电流
D．两灯并联，两个电流表均测干路电流
二、填空题
11．电流表通常有两个量程，当接“﹣”和“0.6”接线柱时，量程为 A，分度值为 A；当接“一”和“3”接线柱时，量程为 A，分度值为 A。
12．小王家的一台电视机正常工作时的电流为500mA，相当于 A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 μA。
13．某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转如图甲所示。发生这一现象的原因是 ；纠正后电流表如题图乙所示，电流表的示数为 A。
14．在古代，人们通过“用毛皮摩擦过的琥珀能否吸引干草屑”来辨别琥珀的真假。毛皮和琥珀摩擦后，琥珀带负电，这说明摩擦过程中， （选填“毛皮”或“琥珀”）失去电子，此过程中 （选填“产生”或“没有产生”）新的电荷。摩擦起电的实质是 。
15．单位换算： ； A。
16．（1）电流表的指针偏转如图A所示：使用的量程为 ；电流表的示数为 A；小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，则实际电流应该是 ；
（2）如图B所示，小强在测量过程中造成电流表甲现象的原因是 ；造成电流表乙现象的原因是 。
17．如图，电解水是获取氢气和氧气的一个途径，该过程电能转化为 能，氢离子H+得到电子会变成氢气H2，产生氢气的试管应该连接的是电源的 。（选填“正极”或“负极”）。
18．小强将气球在头发上擦一擦后再靠近头发，头发“立”起来了，这是由于头发带上了 （选填“同种”或“异种”）电荷；同时发现气球表面沾了一些灰尘，这是因为带电体具有吸引 的性质。
19．“用电流表测电流”的实验中， （填“允许”或“不允许”）把电流表直接连到电源两极上。小张同学测量时，闭合开关，发现指针向“0”刻度线的左侧偏转，电流表连接存在的错误是： ，正确连接了电路，闭合开关后，电流表的示数如图所示，由此可以看出，实验中存在的问题是 ，使实验结果更为精确的做法应是： 。用电流表测电流时，某同学接入电路的是0~0.6A的量程，却在0~3A的量程中读成2.4A，则实际测得的电流应是 A。
三、实验题
20．在用电流表测电流的实验中：
(1)电流表应先用 量程试触；
(2)若某同学连接的电路如图甲所示，则电流表测量通过灯 的电流。闭合开关后，若电流表的示数如图乙所示，则通过该灯的电流是 mA；
(3)若闭合开关后，两灯均亮，电流表指针不发生偏转，则原因可能是_______（填字母）；
A．电流表开路B．开关处接触不良C．电流表短路D．电源供电不足
(4)排除故障后，若只改动一根导线就可测量总电流，请在图甲中用“×”指出需改动的导线，并在原图中画出改动后的电路连线 。
四、综合题
21．电流表使用时要 接在电路中，电流必须从 接线柱流入。小明同学用电流表测量电流时，把电流表接入电路后闭合开关，发现指针偏转如图（a）所示，产生这种情况的原因是 ；另一同学测量时，则发现指针偏转如图（b）所示，产生这种情况的原因是 。
22．小明了解到有一种热敏电阻，其电阻随温度变化图象如图甲所示。
(1)该热敏电阻的阻值随温度的升高而 （选填“增大”或“减小”）。
(2)现实验室有两个外形完全相同的电阻和，其中一个为该热敏电阻，另一个为定值电阻（忽略温度对其阻值的影响）。为了辨别它们，小明初步设计了如图乙所示的电路。
①除图乙中的器材外，小明还需要的器材有 。
A．酒精灯（配火柴） B．电流表 C．滑动变阻器
②请帮小明完善电路，并在虚线框内画出完整的电路图 。
③请写出小明的实验步骤及辨别依据： 。
《13.3电流和电流表》参考答案
1．D
【详解】A．图中电流表测干路电流，故A错误；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B错误；
C．图中电流表A与L2串联，电流表测L2支路电流，故C错误；
D．图中电流表A与L1串联，电流表接线柱接法正确，测量通过L1的电流，故D正确。
故选D。
2．C
【详解】A．测量电流大小的仪表是电流表，故A错误；
B．根据电流表的使用规则可知，电流表使用时，应串联接入电路中，故B错误；
C．电流要从电流表的“+”接线柱流入，从“﹣”接线柱流出，即“正进负出”，故C正确；
D．电流表的内阻很小、在电路中相当于短路，不能直接接在电源两端，故D错误。
故选C。
3．A
【详解】A．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故A正确；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．使用电流表测量电路电流，电流表应该和被测用电器串联，故D错误。
故选A。
4．C
【详解】ABC．A带正电，B不带电，由异种电荷互相吸引可知，A中正电荷会吸引B中的负电荷（自由电子）,使自由电子从B到A定向移动，而固体中正电荷不能自由移动。故AB正确，不符合题意，C错误，符合题意；
D．负电荷的定向移动方向与电流的方向相反，所以此时电流方向为从A到B。故D正确，不符合题意。
故选C。
5．D
【详解】A．手电筒的电流通常较小，一般在 0.2 - 0.3A 左右，3A 对于手电筒来说电流过大，故A不符合题意；
B．一枚普通鸡蛋质量约50g，四枚总质量约为200g，数值符合实际，但说四枚鸡蛋重大约为200g是错误的，这里混淆了质量和重力的单位，故B不符合题意；
C．标准大气压约为，教室内气压接近标准大气压值，故C不符合题意；
D．中学生的体重约为 500N，引体向上上升的高度约为 0.4m，则功
完成一次引体向上做的功约为 200J 是合理的，故D符合题意。
故选D。
6．B
【详解】对于电流表的读数，要看清所选的量程和分度值；若电流表量程为0～0.6A，对应的分度值为0.02A；若电流表量程为0～3A，对应的分度值为0.1A；同一刻度处，大量程数值是小量程数值的5倍。用“-”和“0.6”两个接线柱，而按照0～3A量程读数为1.2A，此刻度对应于0～0.6A的数值为
故B正确，A、C、D错误。
故选B。
7．D
【详解】由图知道，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流，根据题意知道，两个电流表指针偏转相同，说明两表选用的量程不同，即电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为
I=2.2A
即干路电流为2.2A；电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为
I1=0.44A
即通过灯L1的电流为0.44A；通过灯L2的电流大小为
故D符合题意，ABC不符合题意。
故选D。
8．C
【详解】A．塑料梳子属于绝缘体，故A错误；
B．摩擦后塑料梳子带电，带电体具有吸引轻小物体的性质，可以吸引纸片，故B错误；
C．摩擦起电的实质是电子的转移，在头发上摩擦过的塑料梳子带负电荷，是因为它得到了电子，故C正确；
D．因为电子是负电荷，物理学规定正电荷定向移动的方向为电流的方向，所以电子定向移动方向与电流的方向相反，故D错误。
故选C。
9．B
【详解】A．电荷不能凭空产生也不能凭空消失，干绸布擦拭镜子过程中电子发生了转移，故A错误；
B．干绸布若带负电，由于电子带负电，则干绸布得到电子，镜面一定失去了电子而带正电，故B正确；
C．镜面失去电子而带正电，干绸布得到电子而带负电，镜面与干绸布摩擦带了等量异种电荷，故C错误；
D．灰尘属于轻小物体，镜面能吸附灰尘是因为带电体可以吸引轻小物体，故D错误。
故选B。
10．C
【详解】由图得，电流分别经过两灯泡，则两灯并联；电流表与灯泡串联，测通过灯泡的电流；电流表在干路上，测干路电流，故ABD错误，C正确。
故选C。
11． 0～0.6 0.02 0～3 0.1
【详解】[1][2]根据对电流表的了解可知，电流表通常有两个量程，当接“﹣”和“0.6”接线柱时，量程为0～0.6A，将0.6A平均分成30等分，故分度值为0.02A。
[3][4]当接“﹣”和“3”接线柱时，量程为0～3A，将3A平均分成30等分，分度值为0.1A。
12． 0.5 2×1011
【详解】[1][2]根据电流的单位转化可知，一台电视机正常工作时的电流为500mA，相当于
I=500mA=500×10-3A=0.5A
发生雷电时的电流高达2×105A，相当于
I=2×105A=2×105×106μA=2×1011μA
13． 选用电流表的量程太小 1.3
【详解】[1]闭合开关后，发现电流表指针的偏转如图甲所示。指针偏转角度超过量程，发生这一现象的原因是选用电流表的量程太小。
[2]由乙图可知电流表的量程为0～3A，分度值为0.1A，所以电流表的示数为1.3A。
14． 毛皮 没有产生 电荷的转移
【详解】[1]毛皮和琥珀摩擦后，琥珀带负电，这说明摩擦过程中，琥珀得到电子，则毛皮失去电子。
[2][3]摩擦起电过程是得到和失去电子的过程，其实质是电荷的转移，没有产生新的电荷。
15． 100 1×105 0.32 3.2×10-4
【详解】[1]因为1A=103mA=106μA
所以0.1A=0.1×103mA=100mA=100×103μA=1×105μA
[2]因为1μA=10-3mA=10-6A
所以320μA=320×10-3mA=0.32mA=0.32×10-3A=3.2×10-4A
16． 0～0.6A 0.28 0.5A 电流表正、负接线柱接反了 电流表所选的量程太大了
【详解】（1）[1][2]由图知道，电流表所选的量程为0～0.6A，其分度值为0.02A；由指针位置知道，电流表的示数为0.28A。
[3]小明在测量电流时选择的量程是0～0.6A，可是由于粗心，读数时读成了2.5A，由于0～3A量程的读数是0～0.6A量程读数的5倍，则实际电流应该是
（2）[4]甲图中电流表指针反偏，说明电流表正、负接线柱接反了；
[5]乙图中电流表指针偏转角度太小，说明电流表所选的量程太大了。
17． 化学 负极
【详解】[1]电解水获取氢气和氧气时，消耗电路中的电能，水发生化学反应，生成氢气和氧气，所以该过程电能转化为化学能。
[2]由于电流从电源正极经过用电器流向电源负极，电子带负电荷，电子的移动方向与电流方向相反，从电源负极经过用电器流向电源正极；由题意可知，氢离子H+得到电子会变成氢气H2，所以氢离子H+可以从电源负极得到电子，则产生氢气的试管应该连接的是电源的负极。
18． 同种 轻小物体
【详解】[1]根据摩擦起电的实质可知，当气球与头发摩擦时，发生电荷转移，使两者带上异种电荷。头发因带同种电荷相互排斥而“立”起。
[2]带电体能吸引轻小物体（如灰尘），所以发现气球表面沾了一些灰尘。
19． 不允许 电流表正负接线柱接反了 量程选大了 换用小量程 0.48
【详解】[1]“用电流表测电流”的实验中，不允许把电流表直接连到电源两极上，否则会造成断路，损坏电流表和电源；
[2]测量电流表指针反向偏转，说明电流从电流表从负接线柱流入了，即电流表正常负接线柱接反了。
[3][4]从图中可以看出电流表的指针偏转角度很小，因此该实验的问题是选择的量程过大，应该换用小量程，即0~0.6A的量程。
[5]电流表小量程示数是大量程示数的，电流表按0~3A量程读数，示数是2.4A，则电流表0~0.6A量程读数是0.48A。
20．(1)0~3A
(2) L2 460
(3)C
(4)
【详解】（1）在未知电流大小的情况下，为了保护电流表，应该先用较大量程试触，防止电流过大损坏电表，即选0-3A量程。
（2）[1]如图甲，电流表与灯泡L2串联，所以测量的是通过灯泡L2的电流。
[2]如图乙，电流表量程为0-0.6A，分度值为0.02A，故读数为0.46A=460mA
（3）两灯亮，说明电路是通的，有电流，但电流表指针不偏转，说明电流表可能被短路，故ABD不符合题意，C符合题意。
故选C。
（4）要是电流表测总电流，即需使电流表在干路上，故改接后电路连接图下图所示：
21． 串联 正 电流表的量程选小了 电流表的正负接线柱接反了
【详解】[1][2]电流表在使用时应该串联在电路中，电流必须从电流表的正接线柱流入。
[3]由图（a）可知，指针指在了表盘最右端，电路中的电流超过了电流表的量程，选择的量程太小了。
[4]由图（b）可知，指针向零刻度线左侧偏转，说明电流表的正负接线柱接反了。
22．(1)减小
(2) AB 见解析
【详解】（1）根据图甲图像可知，该热敏电阻的阻值随温度的升高而减小。
（2）①[1]根据热敏电阻的阻值随温度的变化规律，图乙所示的电路还需要电流表，酒精灯（配火柴），
故选AB。
②[2]电流表应串联在电路中，绘制电路图如图
③[3]实验步骤及辨别依据：按照电路图连接电路，点燃酒精灯加热其中一个电阻，闭合开关，观察电流表示数是否变化，加热过程中电流表示数变化明显，则被加热的电阻是热敏电阻，另一个是定值电阻，否则相反。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
A
C
D
B
D
C
B
C
