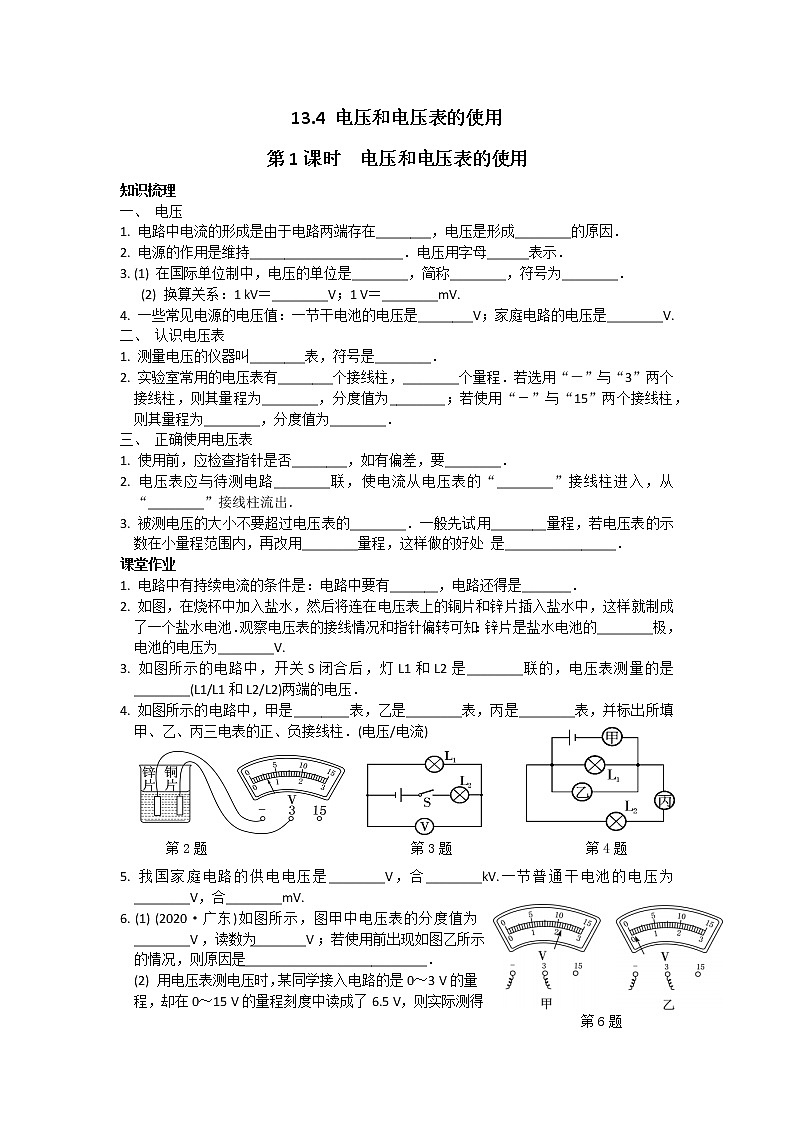

初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第1课时测试题
展开
这是一份初中物理苏科版九年级全册第十三章 电路初探4 电压和电压表的使用第1课时测试题，共3页。试卷主要包含了 电压， 认识电压表， 正确使用电压表等内容，欢迎下载使用。
知识梳理
一、 电压
1. 电路中电流的形成是由于电路两端存在________，电压是形成________的原因．
2. 电源的作用是维持______________________．电压用字母______表示．
3. (1) 在国际单位制中，电压的单位是________，简称________，符号为________．
(2) 换算关系：1 kV＝________V；1 V＝________mV.
4. 一些常见电源的电压值：一节干电池的电压是________V；家庭电路的电压是________V.
二、 认识电压表
1. 测量电压的仪器叫________表，符号是________．
2. 实验室常用的电压表有________个接线柱，________个量程．若选用“－”与“3”两个接线柱，则其量程为________，分度值为________；若使用“－”与“15”两个接线柱，则其量程为________，分度值为________．
三、 正确使用电压表
1. 使用前，应检查指针是否________，如有偏差，要________．
2. 电压表应与待测电路________联，使电流从电压表的“________”接线柱进入，从“________”接线柱流出．
3. 被测电压的大小不要超过电压表的________．一般先试用________量程，若电压表的示数在小量程范围内，再改用________量程，这样做的好处 是________________．
课堂作业
1. 电路中有持续电流的条件是：电路中要有_______，电路还得是_______．
2. 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V.
3. 如图所示的电路中，开关S闭合后，灯L1和L2是________联的，电压表测量的是________(L1/L1和L2/L2)两端的电压．
4. 如图所示的电路中，甲是________表，乙是________表，丙是________表，并标出所填甲、乙、丙三电表的正、负接线柱．(电压/电流)
第2题 第3题 第4题
第6题
5. 我国家庭电路的供电电压是________V，合________kV.一节普通干电池的电压为________V，合________mV.
6. (1) (2020·广东)如图所示，图甲中电压表的分度值为________V，读数为________V；若使用前出现如图乙所示的情况，则原因是___________________________．
(2) 用电压表测电压时，某同学接入电路的是0～3 V的量程，却在0～15 V的量程刻度中读成了6.5 V，则实际测得的电压应是________V.
7. 小明将铜片、锌片插入土豆，制成土豆电池．小明为判断土豆电池的正、负极，他连接的电路如图所示，试触开关S，发现电压表的指针向右偏转，则铜片是土豆电池的________极；该电池对外供电时，将________能转化为电能，直接用导线将两金属片连接起来，过一会儿，小明发现土豆发热了，则土豆的内能是由________能转化而来的．
8. 如图所示电路中，电压表测量的是___________两端的电压．若要使电压表测量电灯L1两端的电压，则只需要将导线______(1/2/3/4)的右端改接到______(a/b/c/d)接线柱上即可．
第7题 第8题
第9题
9. 如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表或电流表，
则可判断：a是________表；b是________表．
10. 下列关于电压的说法不正确的是( )
A. 电压是形成电流的原因
B. 电源是提供电压的装置
C. 电路中有电流，则电路两端一定有电压
D. 电路两端有电压，则电路中一定有电流
11. 关于电压表的使用，下列说法中错误的是( )
A. 电压表不能与被测电路串联
B. 电压表不能直接测电源电压
C. 电压表不能将正、负接线柱接反
D. 被测电压不能超过电压表所选的量程
12. 电路和水路有许多相似之处，在电路中和如图所示水路中的水泵作用相似的是( )
A. 开关 B. 用电器 C. 电源 D. 导线
第12题
第13题
13. 在一次用0～3 V和0～15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图所示，则下一步操作中正确的是( )
A. 接入电压表的c接线柱再读数
B. 接入电压表的b接线柱再读数
C. 断开开关，接入电压表c接线柱，闭合开关读数
D. 断开开关，接入电压表b接线柱，闭合开关读数
14. 在如图所示的电路中，电压表测量的是( )
A. L1两端的电压 B. L2两端的电压
C. 电源两端的电压 D. 开关S两端的电压
第14题
第15题
15. 如图是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池或电压表的符号，使之成为一个完整的串联电路．
16. 如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，考虑电压表量程的选择．
第16题
知识梳理
一、 电压
1. 电路中电流的形成是由于电路两端存在________，电压是形成________的原因．
2. 电源的作用是维持______________________．电压用字母______表示．
3. (1) 在国际单位制中，电压的单位是________，简称________，符号为________．
(2) 换算关系：1 kV＝________V；1 V＝________mV.
4. 一些常见电源的电压值：一节干电池的电压是________V；家庭电路的电压是________V.
二、 认识电压表
1. 测量电压的仪器叫________表，符号是________．
2. 实验室常用的电压表有________个接线柱，________个量程．若选用“－”与“3”两个接线柱，则其量程为________，分度值为________；若使用“－”与“15”两个接线柱，则其量程为________，分度值为________．
三、 正确使用电压表
1. 使用前，应检查指针是否________，如有偏差，要________．
2. 电压表应与待测电路________联，使电流从电压表的“________”接线柱进入，从“________”接线柱流出．
3. 被测电压的大小不要超过电压表的________．一般先试用________量程，若电压表的示数在小量程范围内，再改用________量程，这样做的好处 是________________．
课堂作业
1. 电路中有持续电流的条件是：电路中要有_______，电路还得是_______．
2. 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________V.
3. 如图所示的电路中，开关S闭合后，灯L1和L2是________联的，电压表测量的是________(L1/L1和L2/L2)两端的电压．
4. 如图所示的电路中，甲是________表，乙是________表，丙是________表，并标出所填甲、乙、丙三电表的正、负接线柱．(电压/电流)
第2题 第3题 第4题
第6题
5. 我国家庭电路的供电电压是________V，合________kV.一节普通干电池的电压为________V，合________mV.
6. (1) (2020·广东)如图所示，图甲中电压表的分度值为________V，读数为________V；若使用前出现如图乙所示的情况，则原因是___________________________．
(2) 用电压表测电压时，某同学接入电路的是0～3 V的量程，却在0～15 V的量程刻度中读成了6.5 V，则实际测得的电压应是________V.
7. 小明将铜片、锌片插入土豆，制成土豆电池．小明为判断土豆电池的正、负极，他连接的电路如图所示，试触开关S，发现电压表的指针向右偏转，则铜片是土豆电池的________极；该电池对外供电时，将________能转化为电能，直接用导线将两金属片连接起来，过一会儿，小明发现土豆发热了，则土豆的内能是由________能转化而来的．
8. 如图所示电路中，电压表测量的是___________两端的电压．若要使电压表测量电灯L1两端的电压，则只需要将导线______(1/2/3/4)的右端改接到______(a/b/c/d)接线柱上即可．
第7题 第8题
第9题
9. 如图所示，在两只灯泡L1和L2并联的电路中，a、b表示电压表或电流表，
则可判断：a是________表；b是________表．
10. 下列关于电压的说法不正确的是( )
A. 电压是形成电流的原因
B. 电源是提供电压的装置
C. 电路中有电流，则电路两端一定有电压
D. 电路两端有电压，则电路中一定有电流
11. 关于电压表的使用，下列说法中错误的是( )
A. 电压表不能与被测电路串联
B. 电压表不能直接测电源电压
C. 电压表不能将正、负接线柱接反
D. 被测电压不能超过电压表所选的量程
12. 电路和水路有许多相似之处，在电路中和如图所示水路中的水泵作用相似的是( )
A. 开关 B. 用电器 C. 电源 D. 导线
第12题
第13题
13. 在一次用0～3 V和0～15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图所示，则下一步操作中正确的是( )
A. 接入电压表的c接线柱再读数
B. 接入电压表的b接线柱再读数
C. 断开开关，接入电压表c接线柱，闭合开关读数
D. 断开开关，接入电压表b接线柱，闭合开关读数
14. 在如图所示的电路中，电压表测量的是( )
A. L1两端的电压 B. L2两端的电压
C. 电源两端的电压 D. 开关S两端的电压
第14题
第15题
15. 如图是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池或电压表的符号，使之成为一个完整的串联电路．
16. 如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整．要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，考虑电压表量程的选择．
第16题
