苏科版（2024）九年级上册（2024）第十三章 简单电路四、电压和电压表课后复习题

这是一份苏科版（2024）九年级上册（2024）第十三章 简单电路四、电压和电压表课后复习题，共9页。试卷主要包含了4电压和电压表，1m/s，5℃，1V，16等内容，欢迎下载使用。

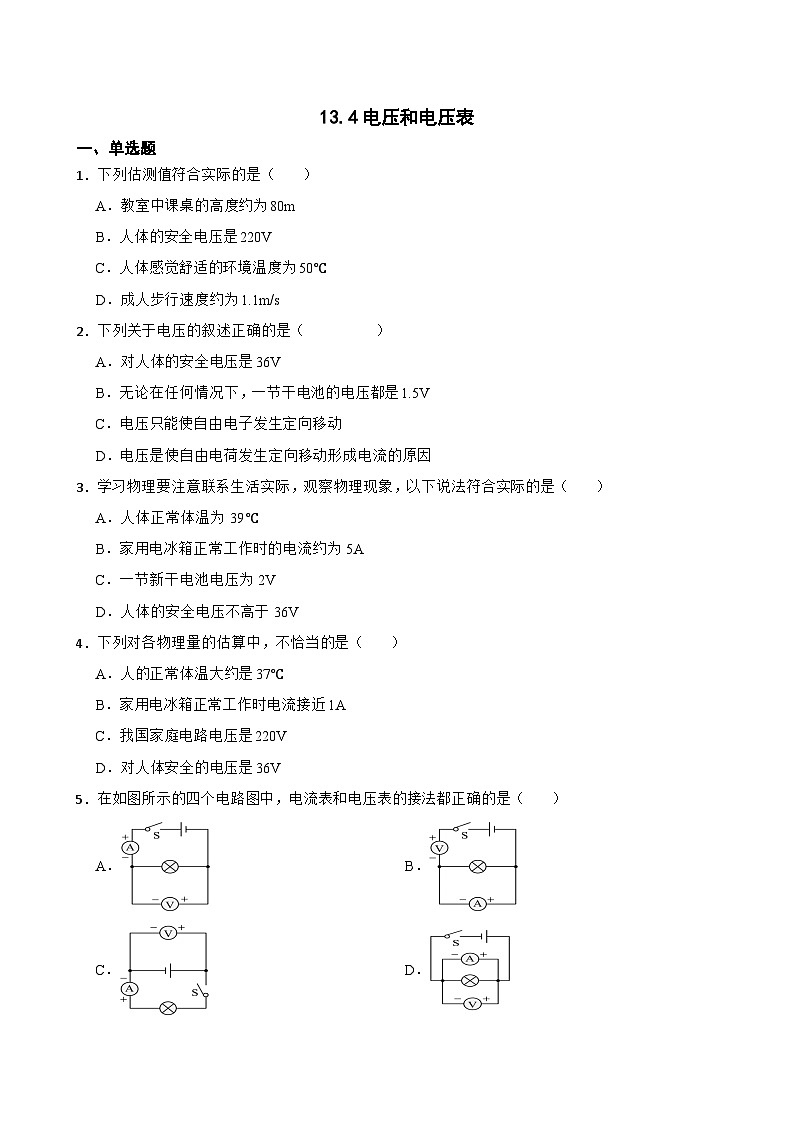

一、单选题
1．下列估测值符合实际的是（ ）
A．教室中课桌的高度约为80m
B．人体的安全电压是220V
C．人体感觉舒适的环境温度为50℃
D．成人步行速度约为1.1m/s
2．下列关于电压的叙述正确的是（ ）
A．对人体的安全电压是36V
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
3．学习物理要注意联系生活实际，观察物理现象，以下说法符合实际的是（ ）
A．人体正常体温为 39℃
B．家用电冰箱正常工作时的电流约为 5A
C．一节新干电池电压为 2V
D．人体的安全电压不高于 36V
4．下列对各物理量的估算中，不恰当的是（ ）
A．人的正常体温大约是37℃
B．家用电冰箱正常工作时电流接近1A
C．我国家庭电路电压是220V
D．对人体安全的电压是36V
5．在如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）
A．B．
C．D．

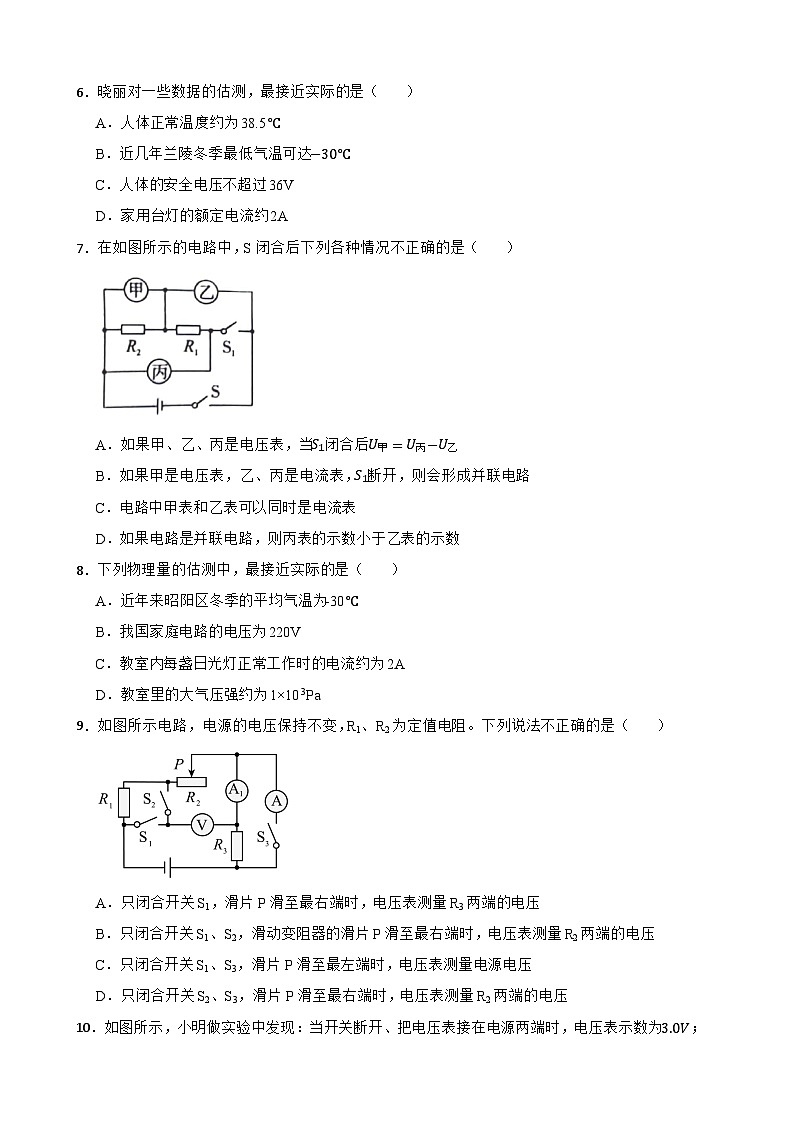

6．晓丽对一些数据的估测，最接近实际的是（ ）
A．人体正常温度约为38.5℃
B．近几年兰陵冬季最低气温可达−30℃
C．人体的安全电压不超过36V
D．家用台灯的额定电流约2A
7．在如图所示的电路中，S闭合后下列各种情况不正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后U甲=U丙−U乙
B．如果甲是电压表，乙、丙是电流表，S1断开，则会形成并联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则丙表的示数小于乙表的示数
8．下列物理量的估测中，最接近实际的是（ ）
A．近年来昭阳区冬季的平均气温为-30℃
B．我国家庭电路的电压为220V
C．教室内每盏日光灯正常工作时的电流约为2A
D．教室里的大气压强约为1×103Pa
9．如图所示电路，电源的电压保持不变，R1、R2为定值电阻。下列说法不正确的是（ ）
A．只闭合开关S1，滑片P滑至最右端时，电压表测量R3两端的电压
B．只闭合开关S1、S2，滑动变阻器的滑片P滑至最右端时，电压表测量R2两端的电压
C．只闭合开关S1、S3，滑片P滑至最左端时，电压表测量电源电压
D．只闭合开关S2、S3，滑片P滑至最右端时，电压表测量R2两端的电压

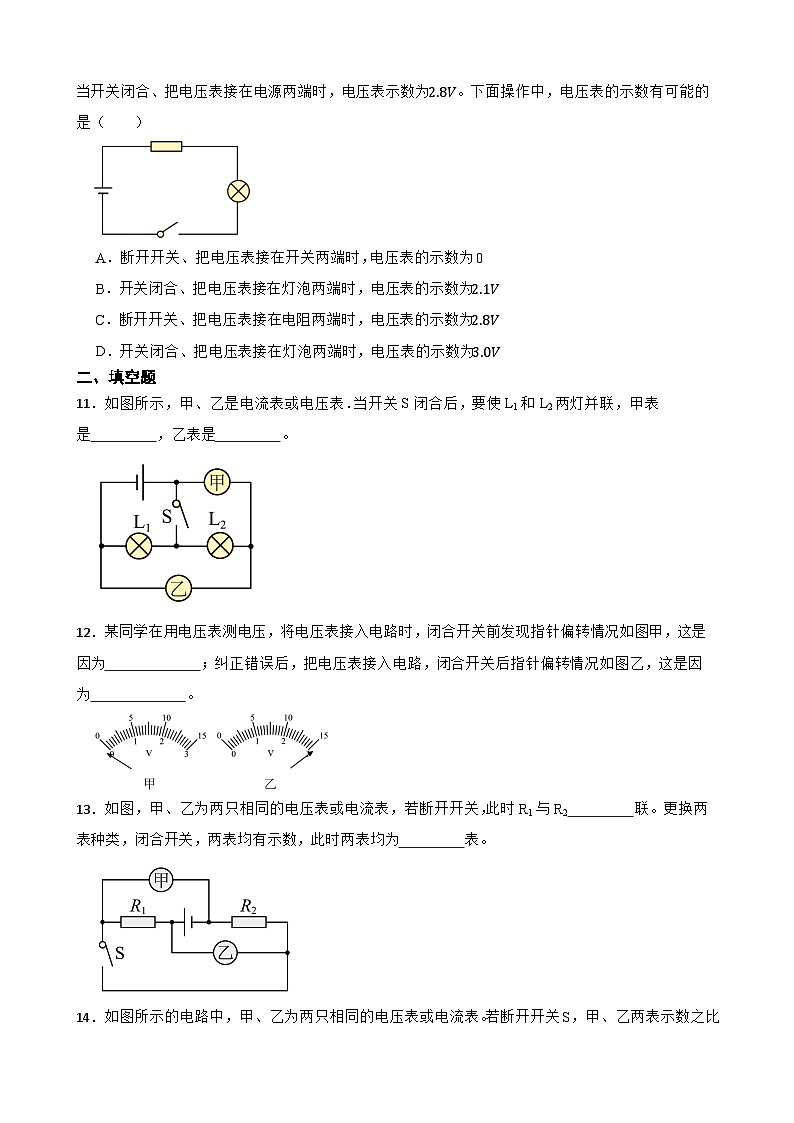

10．如图所示，小明做实验中发现：当开关断开、把电压表接在电源两端时，电压表示数为3.0V；当开关闭合、把电压表接在电源两端时，电压表示数为2.8V。下面操作中，电压表的示数有可能的是（ ）
A．断开开关、把电压表接在开关两端时，电压表的示数为0
B．开关闭合、把电压表接在灯泡两端时，电压表的示数为2.1V
C．断开开关、把电压表接在电阻两端时，电压表的示数为2.8V
D．开关闭合、把电压表接在灯泡两端时，电压表的示数为3.0V
二、填空题
11．如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使L1和L2两灯并联，甲表是 ，乙表是 。
12．某同学在用电压表测电压，将电压表接入电路时，闭合开关前发现指针偏转情况如图甲，这是因为 ；纠正错误后，把电压表接入电路，闭合开关后指针偏转情况如图乙，这是因为 。
13．如图，甲、乙为两只相同的电压表或电流表，若断开开关，此时R1与R2 联。更换两表种类，闭合开关，两表均有示数，此时两表均为 表。
14．如图所示的电路中，甲、乙为两只相同的电压表或电流表。若断开开关S，甲、乙两表示数之比为1∶2，则两表均为 表，此时R1与R2 联。
15．如图所示， 闭合开关， 电压表V1的示数是6V， 电压表V2的示数是 5V 电源电压为 10V， 则 Ll 两端的电压是 V．断开开关时，电压表V1的示数 电压表V2的示数（选填“ > "、“ < "或“=”）
16．如图所示，已知两只灯泡L1和L2是并联的，则在①、②和③三个电表中（电流表或电压表） 是电流表（填序号）。闭合开关后，两小灯泡都能正常发光，过了一会儿，L1灯丝烧断突然熄灭，灯泡L2的亮度将会 （“变亮”“不变”“变暗”）。②电表的示数 （选填“变大”、“变小”或“不变”）。
三、实验探究题
17．如图所示，电压表的示数为 V，电流表示数为 A。
四、简答题
18．如图所示，在甲、乙两个“◯”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路.
五、作图题
19．如题图所示，请在图中的“○”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
六、综合题
20．把两金属片插入柠檬制成水果电池，测量电压如图1。
（1）水果电池的正极是金属片 （选填“A”“B”）。电压表如图2，读数为 V；
（2）小加猜想：水果电池电压可能与水果种类、金属片插入面积、金属片间距离有关。通过前期探究得知：水果越酸、汁水越多，金属片间距离越大，电压就越大。
小加想继续探究电压与金属片插入面积的关系。
①要使电压表示数尽量大，应选择图3哪个水果？ （填序号）；
②写出实验步骤 （可画图或文字表述）；
③测得数据如表格；
小晖认为所用电压表不够精确，借来图4的多用电表，请选择一个最合适的档位，并说明不选其他三个的理由 。
七、科普阅读题
21．随着气温的升高，蚊子开始大量繁殖，它通过叮咬的方式来传播疾病，例如登革热、疟疾、黄热病等，给人们的生活带来烦恼。生活中常用灭蚊拍来灭蚊。下图是某品牌可充电灭蚊拍，具有灭蚊和照明功能，其工作原理图及主要参数如图所示。
（1）灭蚊网和照明灯的连接方式是 （选填“串联”或“并联”）；给该锂电池充电的过程中，电池相当于 （选填“用电器”或“电源”）；
（2）若使灭蚊网和灯同时工作，应闭合开关 （选填“S1”或“S2”或“S1与S2”）；
蚊子被电击时的工作电压是 V。
参考答案
1．D
2．D
3．D
4．D
5．C
6．C
7．C
8．B
9．A
10．B
11．电压表；电流表
12．没有调零；量程太小
13．并；电压
14．电流；并
15．1；=
16．①、③；不变；不变
17．6；0.16
18．解：甲为灯泡，乙为电流表
19．
20．（1）A；0.6
（2）b；实验步骤：a.根据电路图，把两金属片一小部分插入柠檬，读出此时电压表的读数为U1；b.多次改变金属片插入柠檬中的面积，同时控制金属片间距离相同，重复步骤a，分别测量U2、U3；c.比较U1、U2和U3的大小。；根据图4，甲的量程太小，需要测量的电压值超过电压表量程，甲不合理。丙和丁的分度值太大，测量结果不够精确，丙、丁不合理，所以不选甲、丙、丁；乙电压表量程比所测量的电压大，分度值更小，可以精确测量，应选择乙。
21．（1）并联；用电器
（2）S1与S2；220金属片插入水果的面积（cm2）
4
8
12
电压（V）
0.88
0.87
0.88
产品型号：
YG-D008
充电方式：
隐藏式插脚
电池类型：
锂电池
电池容量：
500mAh
网面：
338.07cm2
重量：
220g
尺寸：
205mm*460mm
额定输入：
220V~50Hz0.04A
工作电压：
DC2200V
