初中苏科版（2024）三、电流和电流表课时训练

这是一份初中苏科版（2024）三、电流和电流表课时训练，共15页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

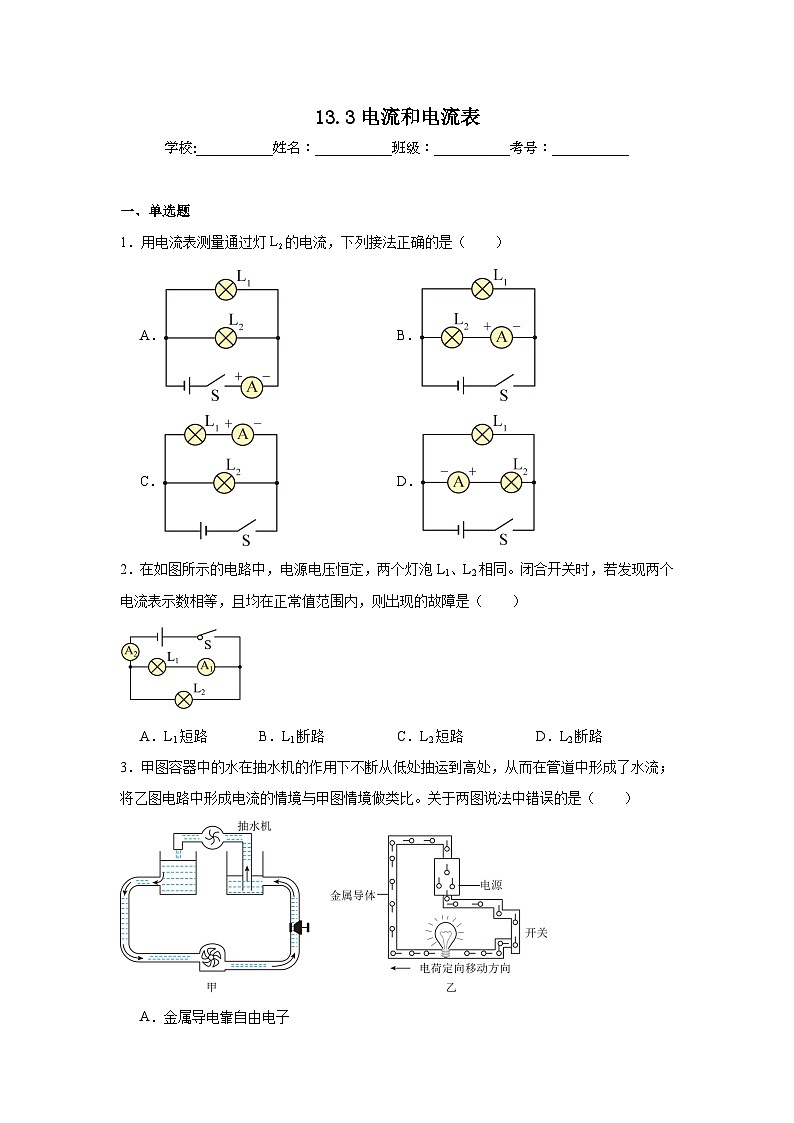

一、单选题
1．用电流表测量通过灯的电流，下列接法正确的是（ ）
A．B．
C．D．
2．在如图所示的电路中，电源电压恒定，两个灯泡L1、L2相同。闭合开关时，若发现两个电流表示数相等，且均在正常值范围内，则出现的故障是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
3．甲图容器中的水在抽水机的作用下不断从低处抽运到高处，从而在管道中形成了水流；将乙图电路中形成电流的情境与甲图情境做类比。关于两图说法中错误的是（ ）
A．金属导电靠自由电子
B．乙图中电源上端是负极
C．电路中的自由电荷可以类比管道中的水
D．电源两端电压可以类比两容器水面间水压
4．如图1所示，电路中，闭合开关S后，两表示数如图2所示，则（ ）
A．甲表是A1表，L2中的电流是0.6A
B．甲表是A1表，L2中的电流是0.4A
C．甲表是A2表，L2中的电流是1.8A
D．甲表是A2表，L2中的电流是0.4A
5．如图所示电路，开关闭合后，下列说法正确的是（ ）
A．都能亮，电流表没有示数
B．都能亮，电流表有示数
C．亮，不亮，电流表有示数
D．不亮，亮，电流表有示数
6．有0~0.6A和0~3A两个量程的电流表，实验中用了0~0.6A这一量程，但在某一次测量中，实验者却读出了2.30A，实际电流的大小应为（ ）
A．0.43AB．0.46AC．0.70AD．2.30A
7．在学习、生活中所涉及到的物理量，你认为最接近实际情况的是（ ）
A．实验室中所用导线的电阻约为1kΩB．液晶电视正常工作电流约为10A
C．电冰箱正常工作时间的电流约为0.1AD．一节新的蓄电池的电压为2V
8．如图所示的电路，能正确测量L1的电流或电压的是（ ）
A．B．
C．D．
9．实验中用电流表的“0~0.6A”测量范围，但这一测量范围的刻度值不够清楚。某次测量中，从“”测量范围的刻度盘上发现指针正好指在的刻度线上，则实际电流大小为（ ）
A．B．C．D．
10．学会正确使用电压表和电流表是学好电学的基础。下列各电路图，电表使用正确的是（ ）
A．B．C．D．
二、多选题
11．关于电流表的使用方法，下列说法正确的是（ ）
A．电流表应串联在电路中B．电流应从电流表的正接线柱流出，负接线柱流进
C．电流表不能直接接在电源两极上D．被测电流不能小于电流表的量程
12．如图所示的电路中，电源电压恒定，闭合开关S、和，灯都正常发光。下列说法正确的是（ ）
A．电流表测通过灯的电流
B．电流表和示数相等
C．断开，电流表示数变小
D．断开，电流表示数不变
13．下列各常见物理量估测正确的是（ ）
A．人体感觉舒适的环境温度约24℃
B．一支签字笔的质量约为10g
C．教室内电灯正常工作的电流约1A
D．一块橡皮从课桌掉落重力做功约1J
14．关于电流表的使用，下列说法中正确的是（ ）
A．要并联接入电路
B．要选择合适的量程，若电流未知，要先用大量程试触
C．电流经过电流表时应“正进负出”
D．可以直接接在电源两端
15．如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（ ）
A．电流表A1一定连接“3A”接线柱B．灯泡L1和L2并联
C．电流表A1的读数是0.3AD．通过灯L1的电流为1A
三、填空题
16．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔会张开，此寸金属箔带 电荷，橡胶棒接触金属球的瞬间会有电流从 （选填“橡胶棒流向：属箔”或“金属箔流向橡胶棒”）。
17．读出如图所示电流表的读数：甲 ；乙 。
18．用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用 量程进行快速试触。如图所示，电流表的示数为 A。

19．某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流，她应选用 量程进行试触，试触时发现指针偏转角度很小，这时它应选用 量程进行测量。
20．电流表通常有两个量程，当接“﹣”和“0.6”接线柱时，量程为 A，分度值为 A；当接“一”和“3”接线柱时，量程为 A，分度值为 A。
四、实验题
21．2025年春节，小明观看了电影《哪吒2》。电影中，“哪吒”高呼：“冰不导电”。小明对此片段印象深刻，并产生疑问：冰真的不可以导电吗？请你帮他设计一个可操作的实验方案进行验证。
五、综合题
22．
23．电流表使用时要 接在电路中，电流必须从 接线柱流入。小明同学用电流表测量电流时，把电流表接入电路后闭合开关，发现指针偏转如图（a）所示，产生这种情况的原因是 ；另一同学测量时，则发现指针偏转如图（b）所示，产生这种情况的原因是 。
24．小明了解到有一种热敏电阻，其电阻随温度变化图象如图甲所示。
(1)该热敏电阻的阻值随温度的升高而 （选填“增大”或“减小”）。
(2)现实验室有两个外形完全相同的电阻和，其中一个为该热敏电阻，另一个为定值电阻（忽略温度对其阻值的影响）。为了辨别它们，小明初步设计了如图乙所示的电路。
①除图乙中的器材外，小明还需要的器材有 。
A．酒精灯（配火柴） B．电流表 C．滑动变阻器
②请帮小明完善电路，并在虚线框内画出完整的电路图 。
③请写出小明的实验步骤及辨别依据： 。
教材图片
知识点运用
将两个吹足气的气球分别在干燥的皮肤上或衣服上摩擦几下，两个气球会带上同种电荷，这种现象叫 ；将这两个气球的悬线提起，两气球相互远离，这是因为 。
发生雷击时最大瞬时电流约为，因此我们的建筑都安装了避雷针。若某次云层带正电荷，说明它之前在摩擦中 （选填“得到”或“失去”）了电子。产生的闪电击中了教学楼的避雷针，则这次瞬间电流沿避雷针方向是 （选填“向上”或“向下”）的。
如图的电路中，电灯中的电流方向是 ；形成电流的电子移动方向是 （均选填“A到B”或“B到A”）
《13.3电流和电流表》参考答案
1．D
【详解】A．电流表接在干路，测的是干路电流，不是测L2的电流，故A错误；
B．电流表虽接在支路，但正负接线柱接反了，故B错误；
C．电流表与串联在同一支路中，测量的是L1支路的电流，故C错误；
D．电流表与串联在同一支路中，测量的是L2支路的电流，电流从电流表正接线柱流入、负接线柱流出，符合使用规则，可以测量的电流，故D正确。
故选D。
2．D
【详解】由图可知，两个灯泡并联，电流表A2测量干路电流，电流表A1测量支路L1中的电流；开关闭合后，由于两电流表示数相同，如果是L1短路，则会造成整个电路短路，两个电流表将会被烧坏；如果是L2短路，则会造成整个电路短路，电流表A2被烧坏；因此电路故障一定是其中一个电灯断路，因为两电流表有示数且示数相同，所以应是L2断路，否则A1示数为零。故D符合题意，ABC不符合题意。
故选D。
3．B
【详解】A．在金属导体中，能够自由移动的是自由电子（负电荷）。电流方向定义为正电荷移动方向，而实际是自由电子反向移动。所以金属导电依靠自由电子，故A正确，不符合题意；
B．在金属导体中，自由电子带负电，电流方向规定为正电荷移动方向，所以电流方向与电子移动方向相反，图乙中通过灯泡的电子定向移动方向为从右到左，说明电流方向为从左到右，同时由于电流从电源正极流出，所以图乙中，电源上端为正极，下端为负极，故B错误，符合题意。
C．水流是由水流动形成的，电流是由自由电荷（如电子）定向移动形成的，所以电路中的自由电荷可以类比管道中的水，故C正确，不符合题意；
D．抽水机造成两个容器之间存在水位差（即水压差），推动水流动，电源造成电路两端存在电压差，推动电荷定向移动，所以电源两端电压可以类比两容器水面间水压，故D正确，不符合题意。
故选 B。
4．B
【详解】由电路图可知，甲表测干路电流，乙表测流过L2支路的电流，故甲表的示数应大于乙表的示数，此时两表接入的量程应不一样，甲表应用大量程，乙表应用小量程；
AB．若甲表是A1表，则此时A1表所选量程为0~3A，由图2可知此时干路中电流为A1表示数，即1A，则此时乙表为A2表，A2表所选量程为0~0.6A，故由图2可知此时L2中的电流为A2表示数，即0.4A，故A错误，B正确；
CD．若甲表是A2表，则A2表所选量程为0~3A，由图2可知此时干路中电流为A2表示数，即2A，则此时乙表为A1表，A1表所选量程为0~0.6A，故由图2可知此时L2中的电流为A1表示数，即0.2A，故CD错误。
故选B。
5．D
【详解】据图可知，电路为两灯泡串联，电流表与灯泡L1并联，电流表相当于导线，闭合开关后，电流表将灯泡L1短路，电路为灯泡L2和电流表串联，此时灯泡L2亮，灯泡L1不亮，电流表有示数，故D正确，ABC错误。
故选D。
6．B
【详解】0~0.6A和0~3A两个量程的电流表，对应的量程之比为1∶5，故分度值之比为1∶5。实验中用了0~0.6A这一量程，在某一次测量中，实验者却读出了2.30A，可知是按大量程读数，则实际电流大小为
故ACD不符合题意，B符合题意。
故选B。
7．D
【详解】A．实验室中所用导线的电阻很小，约为0.01Ω，故A不符合题意；
B．液晶电视正常工作电流约为0.5A，故B不符合题意；
C．电冰箱正常工作时间的电流约为0.5A，故C不符合题意；
D．由常见的电压值可知，一节新干电池的电压为1.5V，一节新的蓄电池的电压为2V，故D符合题意。
故选D。
8．C
【详解】A．图中电流表与灯L1串联，但电流从电流表的负接线柱注入，从正接线柱流出，不可以测量灯L1的电流大小，故A不符合题意；
B．由图可知，电压表测的是两灯串联的总电压，或电源电压，故B不符合题意；
C．由图可知，电压表与L1并联，电压表正负接线柱接法正确，电压表能正确测量L1的电压，故C符合题意；
D．图中电流表与L1并联，L1短路，电流表测L2的电流，不能测量灯L1的电流，故D不符合题意。
故选C。
9．D
【详解】电流表的0~3A的量程的分度值为0.1A，0~0.6A的量程的分度值为0.02A，所以从0~0.6A量程的刻度盘上读数是从0~3A量程的刻度盘读数的。则实际电流为
10．C
【详解】A．电流表的正负接线柱接反了，故A错误；
B．电流表与灯泡并联了，此时电源短路，故B错误；
C．电压表与小灯泡并联，标有“-”号的接线柱靠近电源的负极，标有“+”号的接线柱靠近电源的正极，电压表都符合接线原则，故C正确；
D．电压表的正负接线柱接反了，故D错误。
故选C。
11．AC
【详解】A．电流表要串联在被测电路中，如果跟被测电路并联会造成短路，故A正确；
B．电流要从电流表的正接线柱流进，负接线柱流出，故B错误；
C．绝对不能把电流表直接接到电源的两极上，造成短路，损坏电流表以及电源，故C正确；
D．被测电流不能超过电流表量程，测量之前要先试触较大量程，防止被测电流超过电流表的量程，故D错误。
故选AC。
12．CD
【详解】A．A2测干路电流，不是仅L2电流，故A错误；
B．A1测支路、A2测干路，干路电流等于各支路电流之和，示数不相等，故B错误；
C．断开S2，L2支路断开，干路电流变小，A2示数变小，故C正确；
D．A1测L1支路电流，L1支路不受S2断开影响，A1示数不变，故D正确。
故选CD。
13．AB
【详解】A．人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故A符合题意；
B．一枚一元硬币的质量为6g，一支签字笔的质量略大于此数值，约为10g，故B符合题意；
C．教室内电灯正常工作的电流约0.2A，故C不符合题意；
D．一块橡皮的质量约10g=0.01kg，课桌的高度约0.8m，一块橡皮从课桌掉落重力做功约W=Gh=mgh=0.01kg×10N/kg×0.8m=0.08J
故D不符合题意。
故选AB。
14．BC
【详解】A．电流表应与被测用电器串联，若并联，会导致该用电器短路，故A错误；
B．在测量电流时，要根据估计电流的大小，选择合适的量程，若电流未知，要先用大量程试触，再根据指针偏转的角度来确定所选的量程，故B正确；
C．在电流表接入电路时，应使电流从电流表的正接线柱流入，从负接线柱流出，否则电流表的指针会反向偏转，可能会损坏电流表，故C正确；
D．不能把电流表直接接在电源两端，会造成短路，烧坏电流表和电源，故D错误。
故选BC。
15．ABD
【详解】由图可知，灯泡L1和L2并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；因为并联电路中干路电流大于任一支路的电流，且电流表A2读数是0.5A，所以，由图知电流表A1一定选用大量程，即一定连接了“3A”接线柱，则由图乙可知电流表A1的示数是1.5A，即干路电流I=1.5A，因为I=I1+I2，所以，通过灯L1的电流
I1=I−I2=1.5A−0.5A=1A
故选ABD。
16． 负 金属箔流向橡胶棒
【详解】[1]用毛皮摩擦过的橡胶棒会带上负电荷。当橡胶棒接触验电器的金属球时，电荷会发生转移。橡胶棒带负电，接触金属球后，负电荷会转移到金属箔上，所以此时金属箔带负电荷。
[2]因为橡胶棒带负电，有多余的电子，当它接触金属球时，电子会从橡胶棒流向金属箔。而电流方向规定为正电荷定向移动的方向，与电子定向移动的方向相反，所以橡胶棒接触金属球的瞬间会有电流从金属箔流向橡胶棒。
17． 1.5A 0.26A
【详解】[1]甲使用电流表“﹣”和“3”两接线柱时，电流表所选量程为0~3A，分度值为0.1A，根据指针所指位置可读出电流值为1.5A。
[2]乙使用电流表“﹣”和“0.6”两接线柱时，电流表所选量程为0~0.6A，分度值为0.02A，根据指针所指位置可读出电流值为0.26A。
18． 较大 0.54
【详解】[1]用电流表测电流时，如果不能估计出电流的大小，为防止电流表烧坏，应用大量程进行试触，根据指针偏转的角度选择合适的量程。
[2]如图，电流表接入量程，分度值为0.02A，电流表的读数为0.54A。
19． 0～3A 0～0.6A
【详解】[1][2]测量未知电流大小的手电筒电流时，应先选用0∼3A量程进行试触，试触时发现指针偏转角度很小，这时它应选用0∼0.6A量程进行测量。
20． 0～0.6 0.02 0～3 0.1
【详解】[1][2]根据对电流表的了解可知，电流表通常有两个量程，当接“﹣”和“0.6”接线柱时，量程为0～0.6A，将0.6A平均分成30等分，故分度值为0.02A。
[3][4]当接“﹣”和“3”接线柱时，量程为0～3A，将3A平均分成30等分，分度值为0.1A。
21．见解析
【详解】方案一：实验器材：电源、小灯泡、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。实验步骤：①按照设计的电路图连接各实验器材；
②闭合开关，观察小灯泡是否发光。
实验结论：若小灯泡发光，说明冰可以导电；若小灯泡不发光，说明冰不可以导电。
方案二：实验器材：电源、电流表、电阻、冻有两个铜片做接线柱的冰块、开关各一个，若干导线。实验步骤：①按照设计的电路图连接各实验器材；
②闭合开关，观察电流表指针是否发生偏转；
实验结论：若电流表指针偏转，说明冰可以导电；若电流表指针不偏转，说明冰不可以导电。
22． 摩擦起电 同种电荷相互排斥 失去 向下 A到B B到A
【详解】[1]用摩擦的方法让物体带电叫做摩擦起电现象。两个气球摩擦后带同种电荷的现象为摩擦起电。
[2]同种电荷相互排斥，异种电荷相互吸引。两个气球带同种电荷，将两个气球悬线提起时，两个气球会因排斥而相互远离。
[3]摩擦起电的实质是电子发生转移，得到电子的物体带负电，失去电子的物体带正电。云层带正电荷说明在摩擦中失去了电子。
[4]闪电击中避雷针时，由于云层带正电，则电子经避雷针向云层放电，在避雷针中电子从大地向避雷针顶部移动，电流方向与电子定向移动的方向相反，则电流方向沿避雷针向下。
[5][6]电源外部电流方向从电源正极流向负极，由图可知，电灯中的电流方向为A到B。金属导体中实际移动的是电子，电子带负电，电子移动方向与电流方向相反，为B到A。
23． 串联 正 电流表的量程选小了 电流表的正负接线柱接反了
【详解】[1][2]电流表在使用时应该串联在电路中，电流必须从电流表的正接线柱流入。
[3]由图（a）可知，指针指在了表盘最右端，电路中的电流超过了电流表的量程，选择的量程太小了。
[4]由图（b）可知，指针向零刻度线左侧偏转，说明电流表的正负接线柱接反了。
24．(1)减小
(2) AB 见解析
【详解】（1）根据图甲图像可知，该热敏电阻的阻值随温度的升高而减小。
（2）①[1]根据热敏电阻的阻值随温度的变化规律，图乙所示的电路还需要电流表，酒精灯（配火柴），
故选AB。
②[2]电流表应串联在电路中，绘制电路图如图
③[3]实验步骤及辨别依据：按照电路图连接电路，点燃酒精灯加热其中一个电阻，闭合开关，观察电流表示数是否变化，加热过程中电流表示数变化明显，则被加热的电阻是热敏电阻，另一个是定值电阻，否则相反。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
B
B
D
B
D
C
D
C
题号
11
12
13
14
15





答案
AC
CD
AB
BC
ABD
