2025-2026高中物理必修第三册 第十一章 第5节 实验：练习使用多用电表 同步练习(及答案)

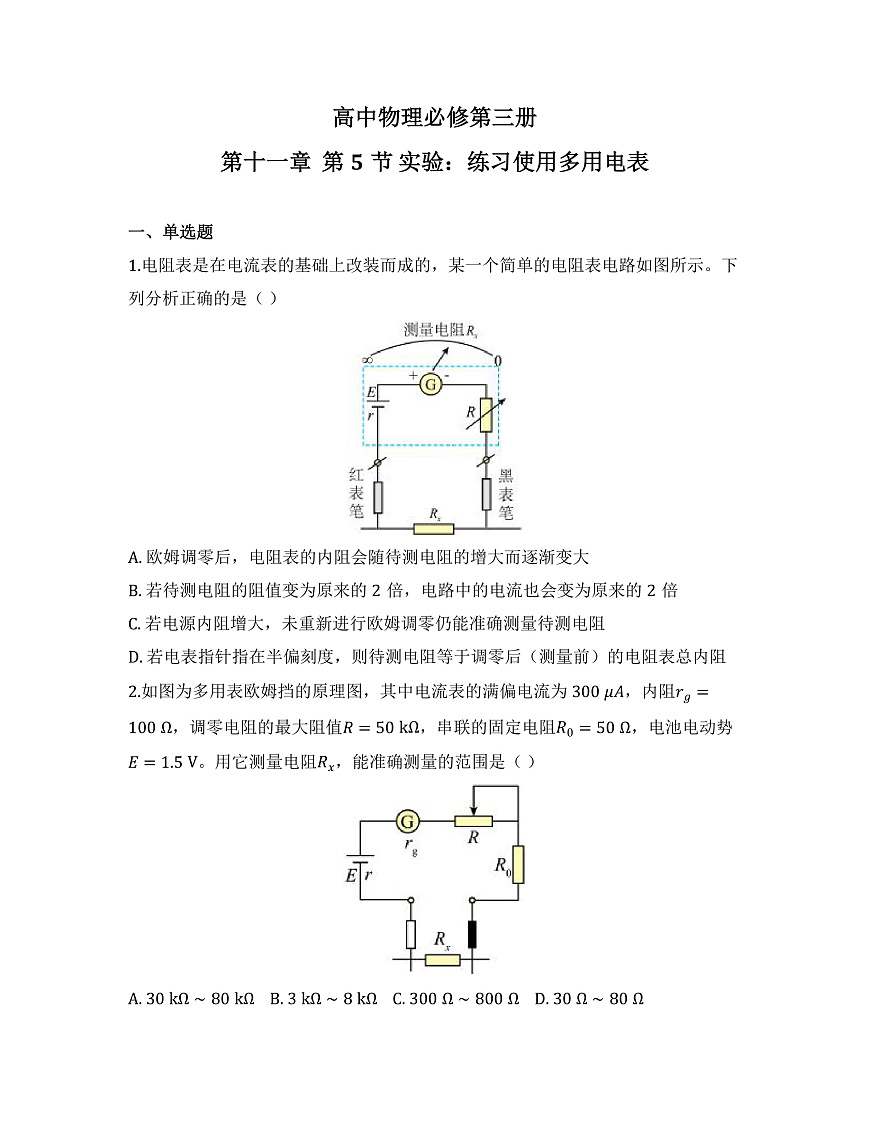

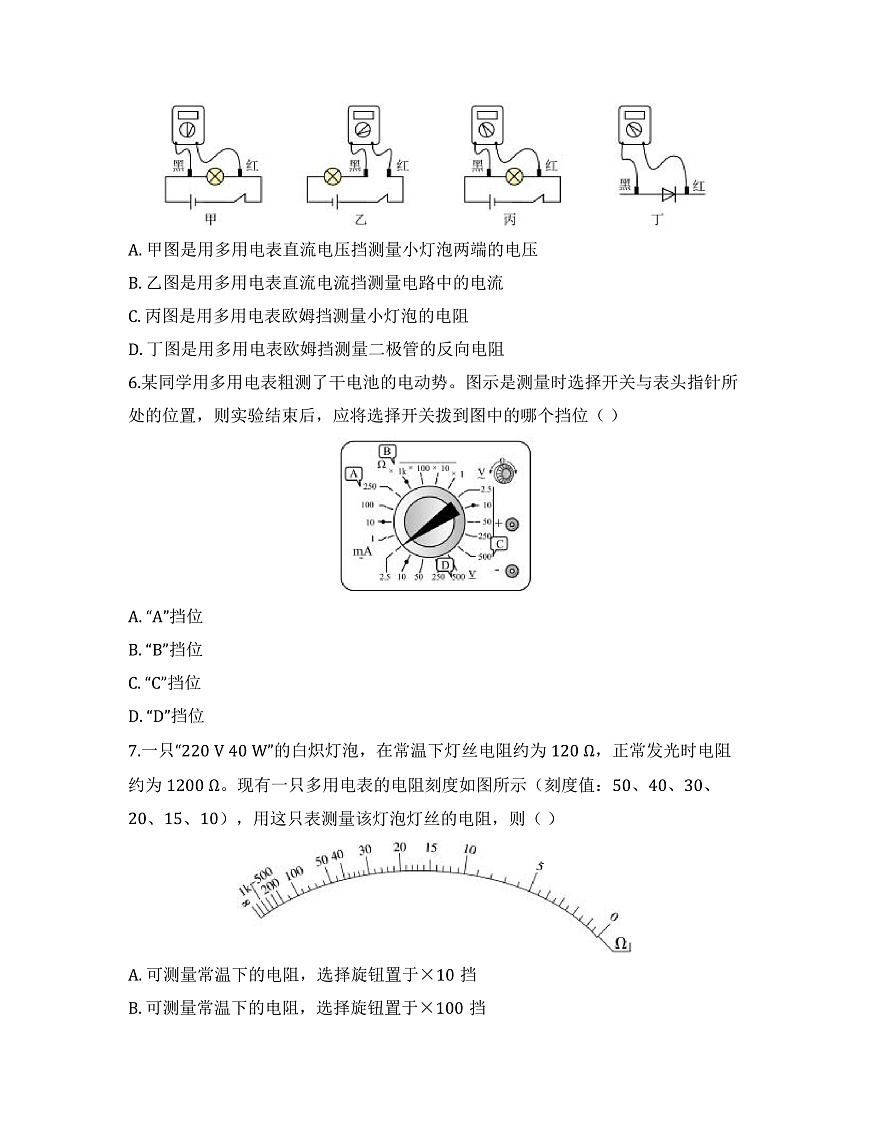

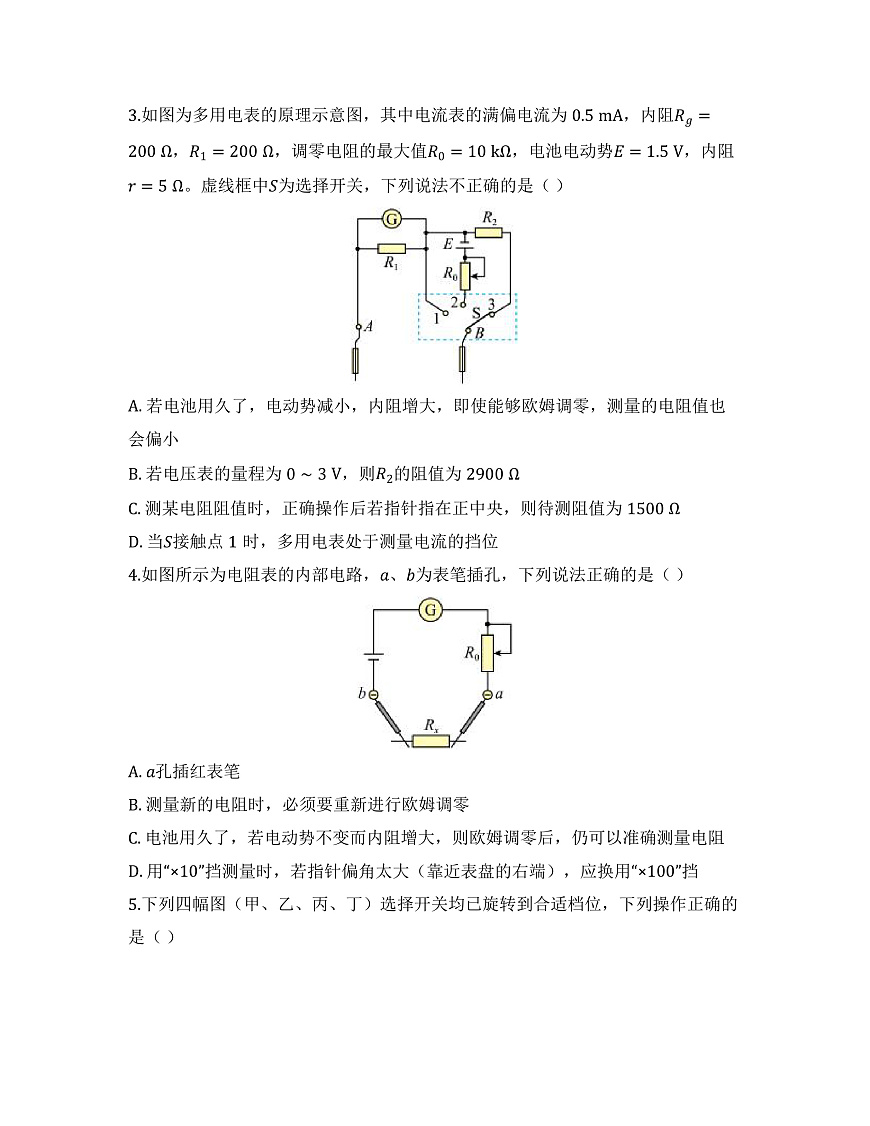

高中物理必修第三册第十一章 第5节 实验：练习使用多用电表一、单选题1.电阻表是在电流表的基础上改装而成的，某一个简单的电阻表电路如图所示。下列分析正确的是（ ）A. 欧姆调零后，电阻表的内阻会随待测电阻的增大而逐渐变大B. 若待测电阻的阻值变为原来的2倍，电路中的电流也会变为原来的2倍C. 若电源内阻增大，未重新进行欧姆调零仍能准确测量待测电阻D. 若电表指针指在半偏刻度，则待测电阻等于调零后（测量前）的电阻表总内阻2.如图为多用表欧姆挡的原理图，其中电流表的满偏电流为300 μA，内阻rg=100 Ω，调零电阻的最大阻值R=50 kΩ，串联的固定电阻R0=50 Ω，电池电动势E=1.5 V。用它测量电阻Rx，能准确测量的范围是（ ）A. 30 kΩ∼80 kΩ B. 3 kΩ∼8 kΩ C. 300 Ω∼800 Ω D. 30 Ω∼80 Ω3.如图为多用电表的原理示意图，其中电流表的满偏电流为0.5 mA，内阻Rg=200 Ω，R1=200 Ω，调零电阻的最大值R0=10 kΩ，电池电动势E=1.5 V，内阻r=5 Ω。虚线框中S为选择开关，下列说法不正确的是（ ）A. 若电池用久了，电动势减小，内阻增大，即使能够欧姆调零，测量的电阻值也会偏小B. 若电压表的量程为0∼3 V，则R2的阻值为2900 ΩC. 测某电阻阻值时，正确操作后若指针指在正中央，则待测阻值为1500 ΩD. 当S接触点1时，多用电表处于测量电流的挡位4.如图所示为电阻表的内部电路，a、b为表笔插孔，下列说法正确的是（ ）A. a孔插红表笔B. 测量新的电阻时，必须要重新进行欧姆调零C. 电池用久了，若电动势不变而内阻增大，则欧姆调零后，仍可以准确测量电阻D. 用“×10”挡测量时，若指针偏角太大（靠近表盘的右端），应换用“×100”挡5.下列四幅图（甲、乙、丙、丁）选择开关均已旋转到合适档位，下列操作正确的是（ ）A. 甲图是用多用电表直流电压挡测量小灯泡两端的电压B. 乙图是用多用电表直流电流挡测量电路中的电流C. 丙图是用多用电表欧姆挡测量小灯泡的电阻D. 丁图是用多用电表欧姆挡测量二极管的反向电阻6.某同学用多用电表粗测了干电池的电动势。图示是测量时选择开关与表头指针所处的位置，则实验结束后，应将选择开关拨到图中的哪个挡位（ ）A. “A”挡位B. “B”挡位C. “C”挡位D. “D”挡位7.一只“220 V 40 W”的白炽灯泡，在常温下灯丝电阻约为120 Ω，正常发光时电阻约为1200 Ω。现有一只多用电表的电阻刻度如图所示（刻度值：50、40、30、20、15、10），用这只表测量该灯泡灯丝的电阻，则（ ）A. 可测量常温下的电阻，选择旋钮置于×10挡B. 可测量常温下的电阻，选择旋钮置于×100挡C. 可测量正常发光时的电阻，选择旋钮置于×10挡D. 可测量正常发光时的电阻，选择旋钮置于×100挡8.下列关于电阻表的使用和操作正确的是（ ）A. 用多用电表测量不同的电阻R时，均需要重新欧姆调零B. 电阻表欧姆调零后，用“×10”挡测量电阻的阻值，发现表针偏转如图甲，为了提高测量精度，应换用“×100”挡，重新调零后再测量C. 若用电阻挡测量某晶体二极管，结果如图乙，则该二极管的正极为B端D. 多用电表用完后，将红黑表笔拔出即可9.下列读数正确的是（ ）A. 如果选择直流电压50 V的档位，左图测得的电压值为23.0 VB. 如果选择直流电流1 mA的档位，左图测得的电流值为0.48 mAC. 如果选择欧姆档×10的倍率，左图测得的电阻值为17 ΩD. 游标卡尺的读数为5.01 cm10.某同学用多用电表测量一定值电阻的阻值。旋转开关指向“×10”位置，多用电表的读数如图所示。该电阻测量值为（ ）A. 19 Ω B. 22 Ω C. 110 Ω D. 190 Ω二、多选题某同学要用多用电表测量一只电阻，已知多用电表电阻挡有4个倍率，分别是×1k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量发现指针偏转角太大（指针位置如图中虚线所示），为较准确地进行测量，以下步骤操作正确的是（ ）A. 调节选择开关旋钮，选择×10倍率B. 两表笔“短接”，调节欧姆调零旋钮，使指针指在0 Ω处C. 重新测量并读数，若这时刻度盘上的指针位置如图中实线所示，则该电阻的阻值为1200 ΩD. 测量完毕，把选择开关旋钮调至交流电流最大挡12.用多用电表粗测一电阻的阻值，第一次用“×10”挡测量示数如图甲所示，为了较准确的测量结果进行了第二次测量，示数如图乙所示，下列说法正确的是（ ）A. 第二次换用“×1”的挡位进行欧姆调零后测量B. 第二次换用“×100”的挡位进行欧姆调零后测量C. 图乙的示数为1800 ΩD. 测量电阻时，应让多用电表的红表笔接内部电池的正极三、非选择题13.如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。（1）关于此多用电表，下列说法中正确的是（选填选项前面的字母）（ ）A. 当S接触点1时，多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔B. 当S接触点2时，多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔C. 当S接触点2时，多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔D. 当S接触点3时，多用电表处于测量电压的挡位，其中接线柱B接的是红表笔（2）用实验室的多用电表进行某次测量时，指针在表盘的位置如图乙所示。a. 若所选挡位为直流50 mA挡，则示数为 mA；b. 若所选挡位为电阻“×10”挡，则示数为 Ω。（3）用表盘为图乙所示的多用电表正确测量了一个约15 Ω的电阻后，需要继续测量一个阻值约2 kΩ的电阻。在用红、黑表笔接触这个电阻两端之前，请选择以下必需的步骤，并按操作顺序逐一写出步骤的序号： 。A. 将红表笔和黑表笔接触B. 把选择开关旋转到“×100”位置C. 把选择开关旋转到“×1k”位置D. 调节欧姆调零旋钮使表针指向欧姆零点（4）若用多用电表的欧姆挡去探测一个正常的二极管，某次探测时，发现表头指针偏转角度很大，则与二极管正极相连的是多用电表的 （选填“红表笔”或“黑表笔”）。14.（1）用多用电表的欧姆挡粗测一待测电阻，用“×100”挡正确测量，指针偏转如图甲所示（表盘标注“V A-V-Ω” “×1”），则多用电表的示数为  Ω。（2）为测量一电阻Rx的阻值，一物理兴趣小组的同学利用以下器材组装一个欧姆表：灵敏电流计G（内阻Rg=500 Ω，满偏电流Ig=200 μA）定值电阻R0=4.5 kΩ滑动变阻器R（最大阻值为20 kΩ）电源（电动势E=3.0 V，内阻不计）导线若干① 该兴趣小组的同学将各元件按图乙电路连接（a、b为表笔端点），并进行调试。将a、b表笔短接，调节滑动变阻器R，使电流计G的示数为200 μA，此时欧姆表的总内阻内R内= kΩ，滑动变阻器接入电路的阻值为  kΩ。② 用调试好的欧姆表测量待测电阻Rx，表盘指针示数为50 μA，可计算出Rx=  kΩ。15.学生实验小组要测量量程为3 V的电压表V的内阻RV。可选用的器材有：多用电表，电源E（电动势3 V，内阻很小），毫安表mA（量程15 mA，内阻约为10 Ω），定值电阻R1（阻值为20 Ω），定值电阻R2（阻值为200 Ω），定值电阻R3（阻值为2 kΩ），滑动变阻器R4（最大阻值500 Ω），滑动变阻器R5（最大阻值5 kΩ），开关S，导线若干。（1）利用多用电表粗测电压表的内阻，将多用电表选择开关置于欧姆挡“×100”位置，欧姆调零。如图1，应将多用电表的红、黑表笔分别与电压表的 （填“正极、负极”或“负极、正极”）相连，测量时指针位置如图2所示，则粗测得到的电压表内阻为 Ω；（2）为了提高测量精度，他们重新选取器材连接电路，如图3，请把实物连线补充完整；（3）在图3的电路中，定值电阻应选 （填“R1” “R2”或“R3”），滑动变阻器应选 （填“R4”或“R5”）。闭合开关S前，滑动变阻器的滑片应置于 （填“左”或“右”）端；（4）闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V、毫安表的示数分别为U、I，则待测电压表内阻RV= （用U、I和R表示）。一、单选题1.答案：D解析：A选项：欧姆调零后，电阻表总内阻（电源内阻+表头内阻+调零电阻）固定，与待测电阻无关，A错误；B选项：根据闭合电路欧姆定律内I=ER内+Rx，Rx变为2倍时，电流并非变为1/2，B错误；C选项：电源内阻增大时，未重新调零会导致内R内测量值偏小，无法准确测量，C错误；D选项：指针半偏时，I=Ig2=ER内+Rx，结合调零时Ig=ER内，解得Rx=R内，D正确。2.答案：B解析：欧姆表中值电阻等于总内阻R内=EIg=1.5300×10−6Ω=5000Ω=5 kΩ。能准确测量的范围通常在中值电阻的15∼5倍，即1 kΩ∼25 kΩ，选项中最接近的是3 kΩ∼8 kΩ，B正确。3.答案：A解析：A选项：电池电动势减小后，调零时R内=EIg减小；测量时Rx=EI−R内，因E偏小，计算出的Rx偏大，A错误；B选项：电压表量程0∼3 V时，表头与R1并联总电流I=IgRgR1+Ig=1 mA，分压电阻R2=31×10−3Ω−RgR1Rg+R1=2900 Ω，B正确；C选项：总满偏电流I总=Ig+IgRgR1=1 mA，内R内=1.51×10−3Ω=1500 Ω，C正确；D选项：S接1时，表头与R1并联，为电流表挡位，D正确。4.答案：C解析：A选项：电流从黑表笔流出，红表笔流入，故a孔接黑表笔，A错误；B选项：仅更换倍率时需重新调零，测量不同电阻无需重复调零，B错误；C选项：电动势不变时，调零后R内=EIg不变，可准确测量，C正确；D选项：指针偏角太大（电阻偏小），应换用小倍率“×1”挡，D错误。5.答案：C解析：A选项：直流电压挡需并联，甲图串联，错误；B选项：直流电流挡需串联，乙图并联，错误；C选项：欧姆挡测量灯泡电阻时，灯泡未接入电路，丙图操作正确，C正确；D选项：测二极管反向电阻时，黑表笔应接负极，丁图可能接反，错误。6.答案：D解析：多用电表使用完毕后，应将选择开关拨至交流电压最高挡或“OFF”挡，图中D为交流电压挡，D正确。7.答案：A解析：常温下电阻120 Ω，选择“×10”挡时，读数12×10=120 Ω，A正确，B错误；正常发光时电阻需在通电状态下测量，欧姆挡无法测量通电电阻，C、D错误。8.答案：C解析：A选项：仅更换倍率需调零，测量不同电阻无需，A错误；B选项：甲图指针偏角大（电阻小），应换“×1”挡，B错误；C选项：乙图指针偏角大（电阻小，正向导通），电流从黑表笔流出接二极管正极，故B端为正极，C正确；D选项：用完后需拨至交流电压最高挡，D错误。9.答案：B解析：A选项：直流电压50 V挡，分度值1 V，读数22.0 V，A错误；B选项：直流电流1 mA挡，分度值0.02 mA，读数0.48 mA，B正确；C选项：欧姆“×10”挡，读数17×10=170 Ω，C错误；D选项：游标卡尺主尺50 mm，游标尺第1格对齐，读数50.2 mm=5.02 cm，D错误。10答案：D解析：欧姆“×10”挡，表盘读数19，测量值19×10=190 Ω，D正确。二、多选题11.答案：AB解析：指针偏角大（电阻小），应换小倍率“×10”挡（A正确），重新短接调零（B正确）；实线指针读数12，测量值12×10=120 Ω（C错误）；测量完毕应拨至交流电压最高挡（D错误）。12.答案：AC解析：甲图指针偏角小（电阻大），应换大倍率“×100”挡（B正确，A错误）；乙图读数18，测量值18×100=1800 Ω（C正确）；红表笔接内部电池负极（D错误）。三、非选择题13.（1）答案：AC（2）a. 答案：22.0 mA（直流50 mA挡，分度值1 mA）；b. 答案：180 Ω（“×10”挡，读数18×10）（3）答案：B→A→D（换“×100”挡→短接→调零）（4）答案：黑表笔（指针偏角大即正向导通，黑表笔流出电流接正极）14.（1）答案：1600 Ω（“×100”挡，读数16×100）（2）① 答案：15 kΩ（R内=3.0200×10−6）；10 kΩ（R=15 kΩ−5 kΩ）② 答案：45 kΩ（I=50 μA时，Rx=3.050×10−6−15 kΩ）15.（1）答案：负极、正极（红表笔接内部负极）；3000 Ω（“×100”挡，读数30×100）（2）（3）答案：R3（2 kΩ，与电压表内阻相当，分流明显）；R4（分压式接法，选小阻值）；左（滑片置于分压最小端）（4）答案：RV=URIR−U（I=URV+UR，解得RV=URIR−U）
