物理第1节 电压教课课件ppt

这是一份物理第1节 电压教课课件ppt，共26页。

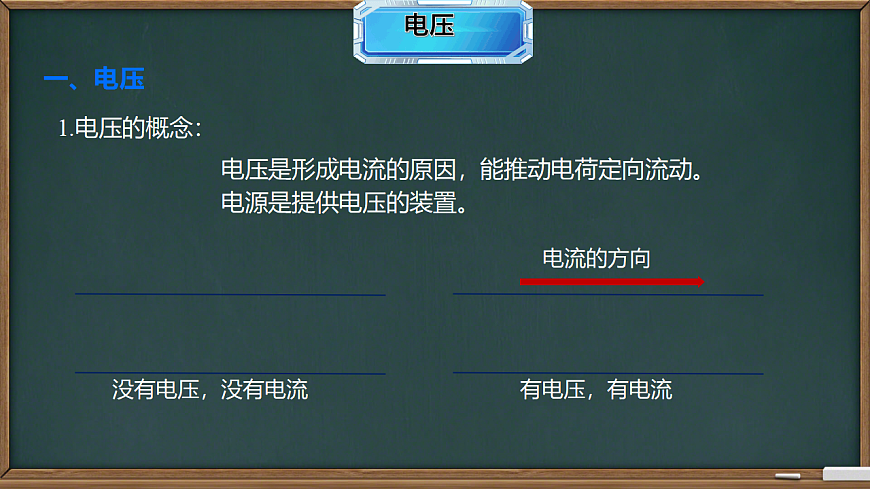

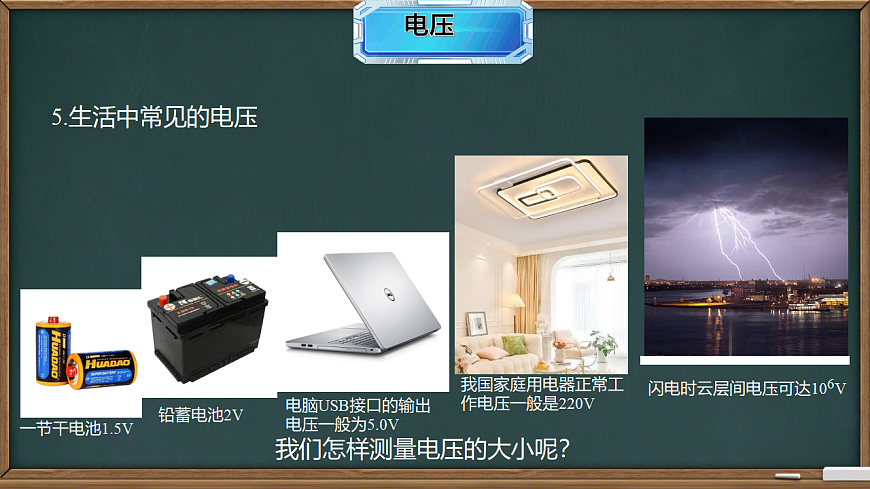

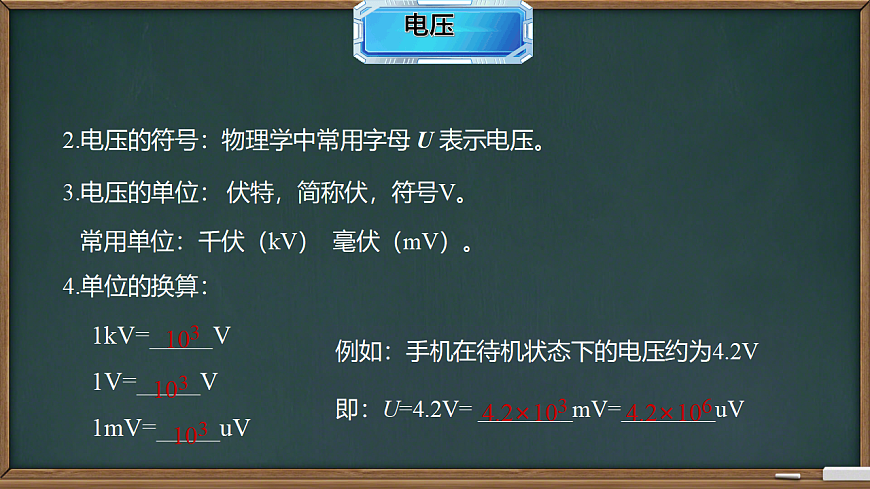

授课教师： .班 级： .时 间： .快乐物理2025年新教材精品物理课件①理解电压的基本概念，及电压的常用单位及其换算关系。②掌握电压表的基本结构、量程选择、读数方法以及正确的连接方式。①电压表的正确选择、连接及读数；②正确使用电压表测电路中的电压，及电路中电压的分布规律。　　我是电鳗，号称“水中高压电”。我放电的电压可以达到300伏特，如果长久没有放电，放电时候的电压可以达到650-800伏特之间，可别惹我......什么是电压呢？抽水机提供水压形成水流，电源提供电压形成电流。电源类似于抽水机，电压类似于水压。水压使水定向运动，从而形成水流。电流和水流都可以看作某种物质的“流动”，根据这一相似性我们可以推测：电压使电荷定向移动，从而形成 电流 。这里利用了类比的方法 。类比法要使用电器能够工作，电路中必须有电源。电源是如何使电流持续流过用电器的呢?让我们类比水流的情形来认识这个问题。一、电压电压是形成电流的原因，能推动电荷定向流动。电源是提供电压的装置。电流的方向有电压，有电流没有电压，没有电流1.电压的概念：2.电压的符号：物理学中常用字母 U 表示电压。3.电压的单位：伏特，简称伏，符号V。4.单位的换算：常用单位：千伏（kV） 毫伏（mV）。1kV=_____V1031V=_____V1mV=_____uV103103例如：手机在待机状态下的电压约为4.2V即：U=4.2V= ________mV=________uV4.2×1034.2×1065.生活中常见的电压闪电时云层间电压可达106V我们怎样测量电压的大小呢？二、电压的测量1.认识电压表①电压表的作用：测量电压的大小的仪器。②电压表的电路符号：电压表的构造③电流表的构造2.电压表的测量范围表盘上有两排刻度，表示电压表的测量范围，分别是0~3V和0~15V。3.接线柱有三个接线柱，分别是“-”、“3”和“15”。“-”表示负接线柱，“3”和“15”两个接线柱都是“+”接线柱。使用“3”和“-”两个接线柱时，电压表的测量范围是0~3V，最大可测3V的电压。使用“15”和“-”两个接线柱时，电压表的测量范围是0~15V，最大可测15V的电压。测量范围：0~3V分度值：0.1V示数为：2V 4. 电压表的读数方法（1）明确所选电压表的测量范围。例如，0~3V或0~15V。（2）确定电压表的分度值：即表盘的一个小格所代表的电压大小。如果测量范围是0~3V，则每1小格表示0.1V；如果测量范围是0~15V，则每1小格表示0.5V。（3）读数：接通电路，待指针稳定（不左右摆动）后读数。测量范围：0~15V分度值：0.5V示数为：12.5V5. 电压表的使用（1）使用前进行调零使用电压表前应该先观察指针，是否指在零刻度线上，若不指在零刻度线，则调零旋钮使指针指在零刻度线。（2）电压表与被测用电器并联（3）必须让电流从红色（“＋”号）接线柱流进，再从黑色（“－”号）接线柱流出。电流从“-”接线柱流入，从“+”接线柱流出。指针反向偏转，不能测量电压，会损坏电压表。电流从其“＋”接线柱流入，从“－”接线柱流出（4）被测电压的大小不能超过电压表的测量范围如果被测电压超过电压表的测量范围，就无法读数，而且也有可能损坏电压表，这时应该改用更大测量范围的电压表。“试触法”选测量范围：为避免电压过大损坏电压表，在不能事先估算电压的情况下，要选择大的测量范围，先闭合开关然后迅速断开（叫 “试触”），看在闭合开关的瞬间指针的偏转是否在最大测量值之内。　　如图所示，先将电压表接在小灯泡两端，接通电路，读取的数据；再将电压表接在电源两端，接通电路，读取的数据。　　电压表两次的示数是否相同？【实验】用电压表测量电压电源两端电压：U=_____2.5V小灯泡两端电压：UL=_____2.5V如图所示，电压表已与小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极 ? 哪端应该接电源的负极 ? 请在图上标出电流的方向。接电源正极接电源负极将电源正确接入电路判断电压表测量的对象1.小明在复习电学知识后，利用自己手上的实验器材，连接如图所示的实物图，进行兴趣探究，电源电压保持不变，下列说法正确的是（　　）A．若先闭合S1，再闭合S2，则电压表示数不变B．若灯L2短路，则闭合S1、S2后，灯L1仍然亮C．同时闭合S1、S2，电压表只测L1两端的电压D．同时闭合S1、S2，通过两灯泡的电流一定相同解：开关S1控制干路，电流表在干路，电压表测量电源电压，开关S2控制灯泡L2，两灯泡并联。AC、若先闭合S1，再闭合S2，则电压表测量电源电压，故示数不变，故A正确，C错误；B、若灯L2短路，则闭合S1、S2后，灯L1被短路，故B错误；D、同时闭合S1、S2，两灯泡并联，通过两灯泡的电流不一定相同，故D错误。故选：A。A电压表电流表①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。电流表看成一条导线电压表可看做断路绝对不允许不经过用电器直接接在电源两极上能够直接并联在电源两极上串联在被测电路中并联在被测电路两端测量电路中的电流测量电路两端的电压电压表与电流表的比较电压电压电压的测量电压（U）：电压是形成电流的原因，能推动电荷定向流动。电压的单位其它单位有千伏（kV）、毫伏（mV）单位换算：1kV=1000V 1mV=0.001V伏特，简称伏，符号是V 。认识电压表电压表的使用电压表的读数实验：用电压表测量电压1. 在烧杯中加入盐水，将铜片和锌片放在盐水中，就可以制成一个电池。试着用电压表测量这个自制电池的电压，如图所示。这个电池的电压是多少? 哪个金属片是电池的正极？2. 在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计为2～3V）。【解析】电压表并联在灯泡两端，标有“-”号的接线柱靠近电源负极，“+”接线柱靠近电源正极；选择0~3V的量程。3. 图中，两个电压表的示数各是多少？12.5 V1 V4. 如图是一位同学所连的电路，他要测量小灯泡 L2两端的电压， 图中有一根导线接错了。 （1）请你找出这根接错的导线，在这根导线上打“ × ”，并用笔重新画一根正确连接的导线。 （2）画出正确接线的电路图。1.基础性作业：完成课件中的课堂练习。2.拓展性作业：请同学们制作一个水果电池并判断其中正负极。电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，铁片是电池的负极。
