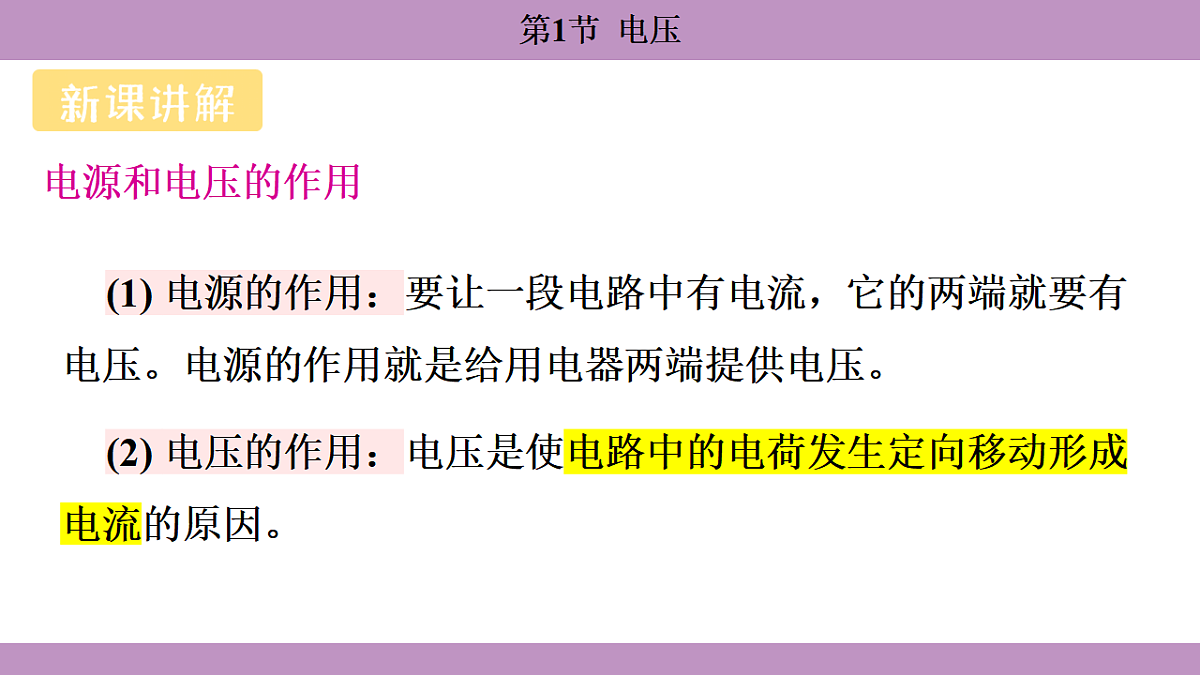

(1) 电源的作用：要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。(2) 电压的作用：电压是使电路中的电荷发生定向移动形成电流的原因。
在图16.1-1 所示的装置中，容器 A 中的水位高于容器 B。
打开阀门，就会形成由 A 经过水管流向 B 的水流。要想让水管中的水连续不断地流动，就必须使容器 A 中的水位一直高于容器 B，即保持 A、B之间的水压。我们可以用抽水机不断地把低水位容器中的水抽到高水位容器中去，来保持水压。抽水机是提供水压的装置。
与此类似，要使电荷在电路中定向移动，电路的两端就必须要有电压(vltage)。电源的作用就是给用电器两端提供电压 (图16.1-2)，从而能形成持续的电流。
不同的电源可提供不同的电压，一节于电池提供的电压远低于家庭电路的电压。通常用字母 U 表示电压，它的单位是伏特 (vlt)，简称伏，符号是V。
① 指针指向某一位置时，大量程读出的示数是小量程读出示数的 5 倍。② 电压表的内部结构相当于绝缘体，分析电路时相当于断路。
×××× 型直流电压表使用说明书 (节选)
用直流电压表测量某元器件两端的电压时，电压表应与这个元器件并联。应该使标有“－”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所选测量范围的最大测量值必须大于被测电路两端的电压。
在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出 15 V，可以先选用最大测量值为 15V 的测量范围。如果测得的电压不超过 3V，为提高读数的准确性，最好改用最大测量值为 3V 的测量范围。
电压表量程选择方法：选择电压表量程的方法与选择电流表量程的方法样，有估选法和试触法两种，做法也基本相同。
电压表的读数方法 (与电流表相同)
用电压表测量电压1.电压表的连接第一，电压表应该跟被测用电器串联还是并联?第二，电压表标有“－”号的接线柱应该连接在什么位置?另一个接线柱应该连接在什么位置?
第三，什么情况下使用标有“3”字样的接线柱? 什么情况下使用标有“15”字样的接线柱? 在预先不知道被测电压的大小时，为了保护电压表，应先选用大的测量范围还是小的测量范围?
2.电压表的读数图16.1-4 所示电压表的示数是多少? 参照电流表读数图16.1-4 练习读电压的相关知识，你能说出电压表的读数步骤吗?第一步：第二步：第三步：······
3.用电压表测量电压如图16.1-5 所示，先将电压表接在小灯泡两端，接通电路，读取的数据是 ______V；再将电压表接在电源两端，接通电路，读取的数据是 ______ V。电压表两次的示数是否相同?
实验结果表明，电压表两次的示数是相同的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
如图16.1-6 所示电压表已与小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极? 哪端应该接电源的负极? 请在图上标出电流的方向。
❶ 在烧杯中加入盐水，将铜片和锌片放在盐水中，就可以制成一个电池。试着用电压表测量这个自制电池的电压，如图16.1-7 所示。这个电池的电压是多少?哪个金属片是电池的正极?
❷ 在图16.1-8 中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出小灯泡两端的电压 (估计为2~3 V)。
❸ 图16.1-9 中，两个电压表的示数各是多少?
甲：12.5 V 乙：1 V
❹ 图16.1-10 是一位同学所连的电路，他要测量小灯泡，两端的电压。图中有一根导线接错了。
(1) 请你找出这根接错的导线，在它上面画“×”，并用笔画一根正确连接的导线。
(2) 画出正确连接的电路图。
1. (多选)下列关于电压的说法中不正确的是( )A. 电压是使自由电荷发生定向移动的原因B. 电路断开后，电路中没有电流了，因此电路两端电压为零C. 干电池、蓄电池都是提供电压的装置D. 我国家庭电路中照明电路的电压是 220VE. 只要有电压，就一定有电流产生F. 电路中有电流，电路两端不一定有电压
2. (南充期末) 电压表只用来测量灯泡工的电压，如图所示正确的是( )
3. (漳州模拟) 在番茄上相隔一定距离分别插入锌、铜金属片，可做成“番茄电池”，将番茄电池与已调零的电压表相连，指针偏转如图所示。则甲片是番茄电池的 __________极，番茄电池两端电 __________ V。
4. 连接好如图所示电路，小芳测完 L1，两端电压后保持电压表的 B 连接点不动，只断开 A 连接点，并改接到 C 连接点上，测量 L2 两端电压，她能否测出 L2 两端电压? ___________，理由是________________________。
电压表正、负接线柱接反了
