人教版物理九年级上册 第十六章 第1节 电压 课件+教案+习题（原卷版+解析版）

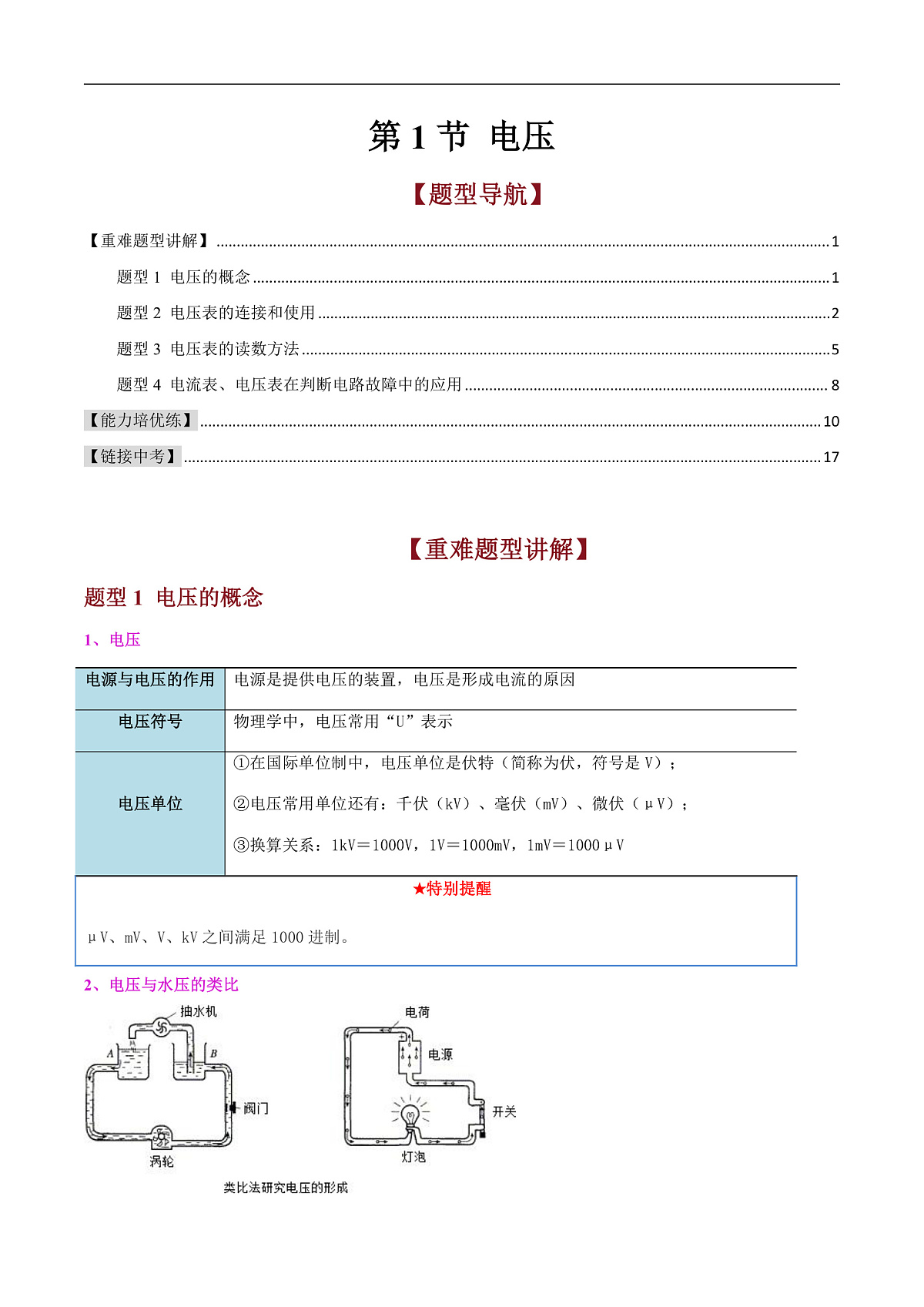

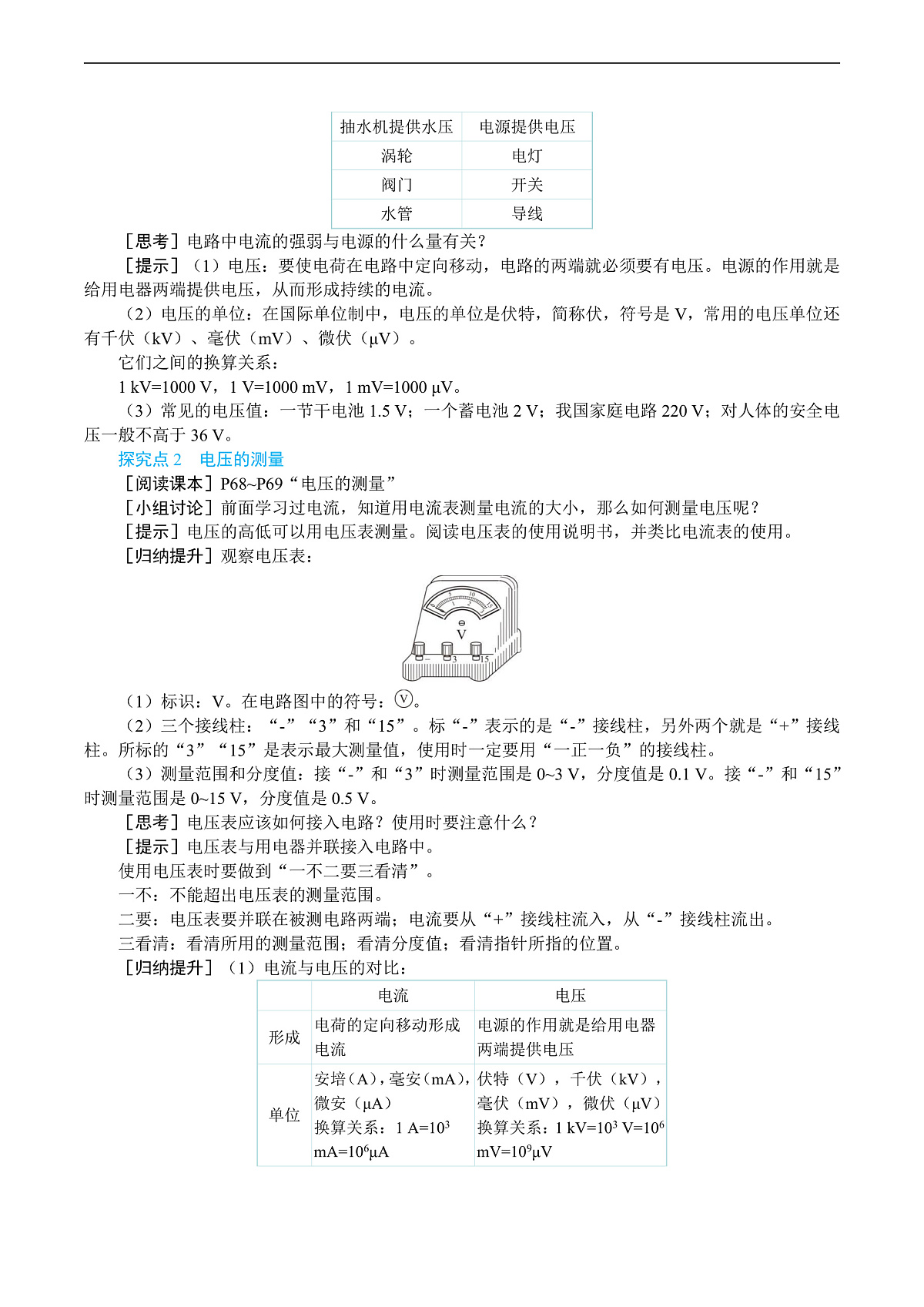

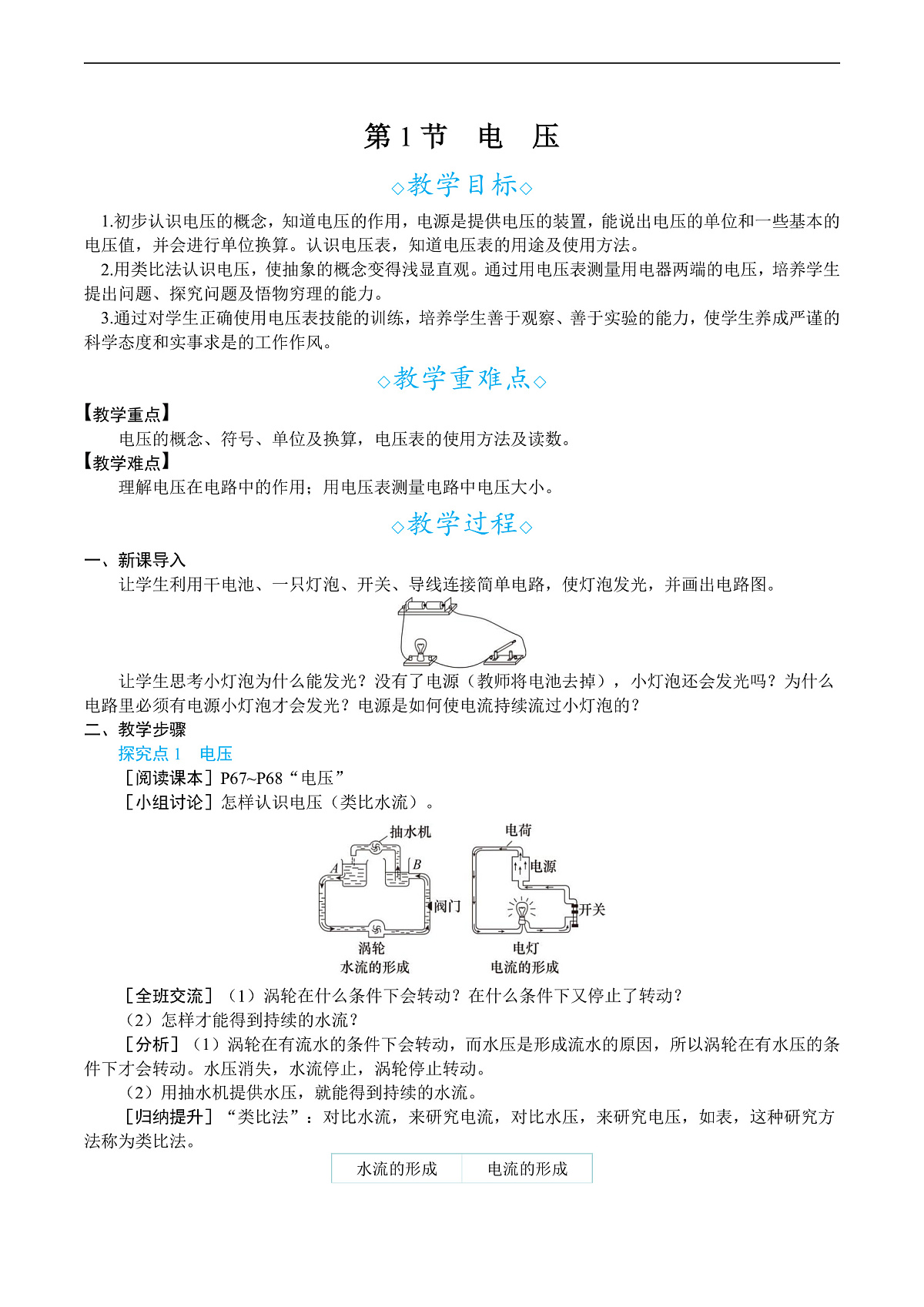

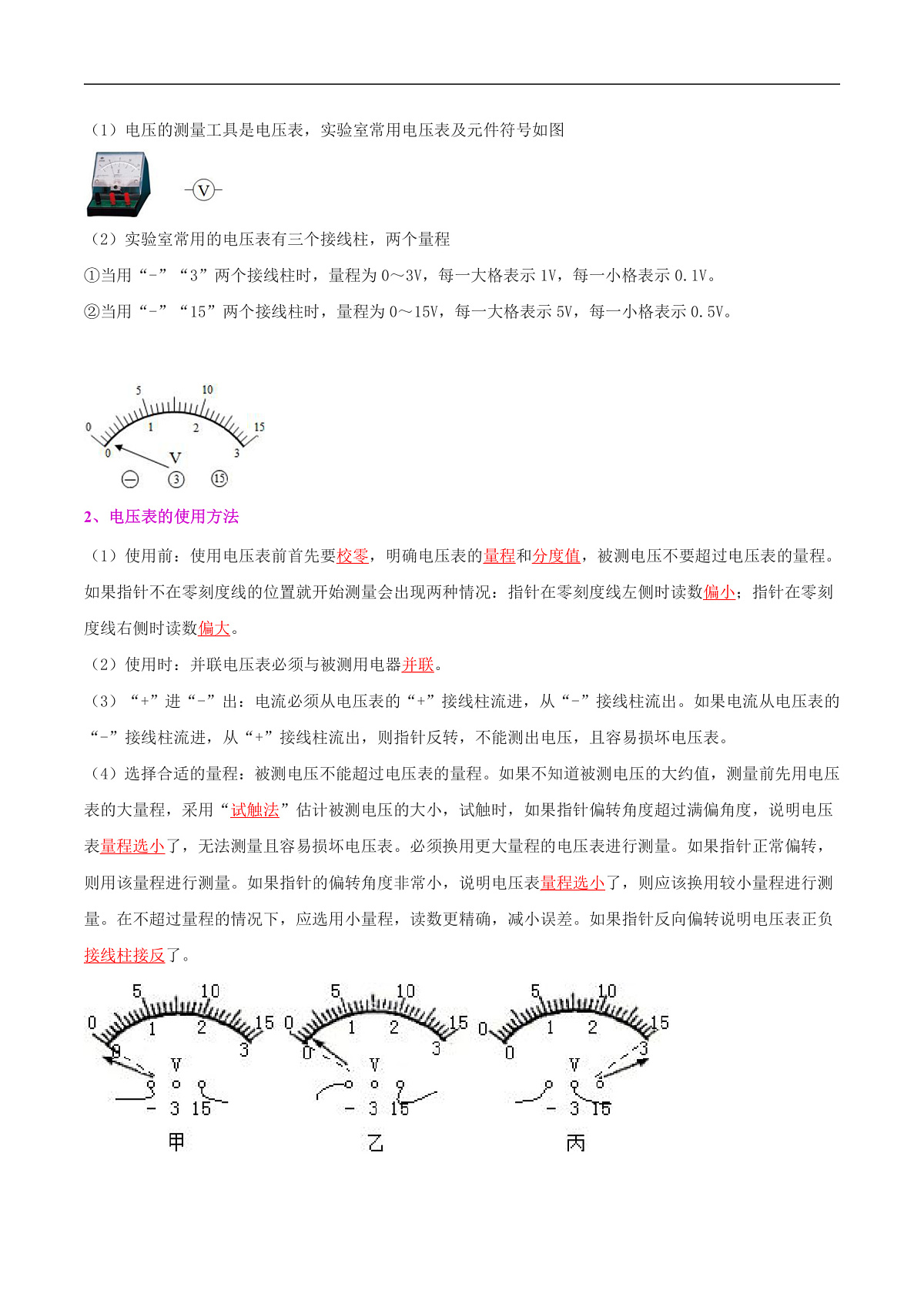

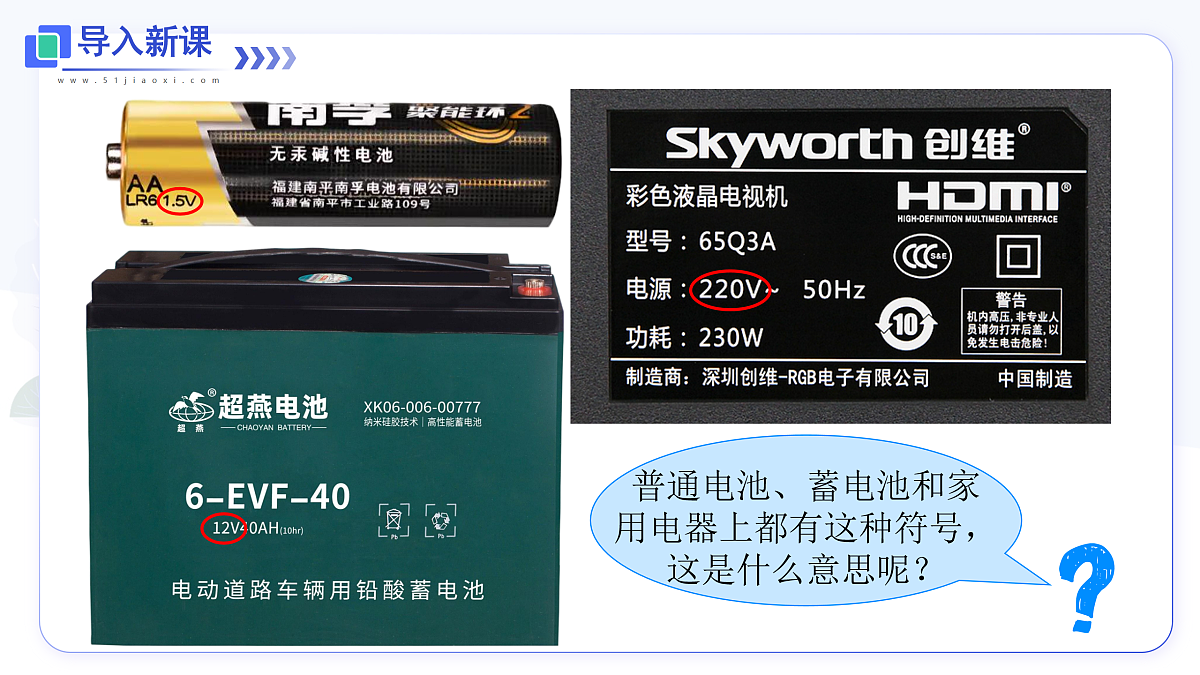

16.1 电压电压想要在打开阀门后让水流流动，就需要让两侧的液面有液面差。此时打开阀门，就会形成由A经过水管流向B的水流。电压要想让水管中的水连续不断地流动，就必须使容器A中的水位一直高于容器B，即保持A、B之间的水压。抽水机是提供水压的装置电压涡轮小灯泡阀门开关抽水机电源电压抽水机的作用是提供水压，水压是形成水流的原因。电源的作用是提供电压，电压是形成电流的原因。类比法电压要使电荷在电路中定向移动，电路的两端就必须要有电压。符号：U国际单位：伏特（简称伏）符号 V常用单位：千伏（kV） 毫伏（mV）换算关系：1kV=1000V=103V1mV=0.001V=10-3V伏特单位是为了纪念意大利科学家亚历山德罗·伏特电压常见电源的电压常用干电池的电压一般为1.5V电子手表用氧化银电池的电压为1.5V蓄电池组中每块电池的电压为2V电压常见电源的电压特高压输电的电压在1000KV以上手机的充电电压一般约为5V我国的家庭电路电压是220V电压常见电源的电压大型发电机输出的电压约在6.3~18kV闪电时云层间的电压可达106kV电压的测量电压表电压的高低可以用电压表测量。电路图元件符号：V刻度盘数值单位指针调零螺母红色为正接线柱黑色为负接线柱量程为0~3V量程为0~15V电压的测量电压表的连接 电压表使用前需要调零；实验 用电压表测量电压电压的测量电压表要与被测用电器并联，让电流从正接线柱流入，负接线柱流出。电压表的连接实验 用电压表测量电压电压的测量电压表要与被测用电器并联，让电流从正接线柱流入，负接线柱流出。在进行电路分析时，电压表所在支路可以被视为开路，若电压表与用电器串联，电流无法通过用电器，无法测出用电器的电压。若正、负接线柱接反，电压表指针将会反转，会损坏电压表。电压表的连接实验 用电压表测量电压电压的测量 使用电压表时，所选测量范围的最大测量值必须大于被测电路两端的电压；被测电压的大小不能超过电压表的量程；电压表的连接实验 用电压表测量电压电压的测量电压表的读数实验 用电压表测量电压0~15V0~3V0.5V0.1V“15V”正接线柱+负接线柱“3V”正接线柱+负接线柱电压的测量电压表的读数实验 用电压表测量电压请读出下图中电压表的示数：量程：分度值：读数：0~3V0.1V1.5V量程：分度值：读数：0~15V0.5V3.5V读数：1.7V电压的测量用电压表测量电压实验 用电压表测量电压如图所示，先将电压表接在小灯泡两端，接通电路，读取的数据是_________V；再将电压表接在电源两端，接通电路，读取的数据是________V。电压表两次的示数是否相同？电压的测量用电压表测量电压实验 用电压表测量电压电压的测量用电压表测量电压实验 用电压表测量电压实验结果表明，电压表两次的示数是相同的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。使用前都需要调零；接入电路时电流都遵循正进负出；不超量程；读数时需明确量程与分度值。串联并联不可直接连接电源两极可以直接连接电源两极可以视为一根导线所在支路可视为断路电压的测量电流表与电压表的比较实验 用电压表测量电压电压的测量想想议议实验 用电压表测量电压如图所示，电压表已与小灯泡并联。如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。通过小灯泡电流方向1. 生活中常用干电池作为 ，它是提供电压的装置，_______是电路中形成电流的原因。电压电源2. 如图所示，电流表读数为 A，电压表读数为 V。0.522.33. 可用“类比法”帮助理解电流、电压等概念。图甲中的“水泵”类似图乙中的（　　）A．开关 B．电源 C．导线 D．用电器B4. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知_______片是电池的正极，此时电压表的读数是_______V．铜0.6解题小妙招：电路中电流从正极流向负极，电流表或电压表正常工作时，电流从其正接线柱流入、负接线柱流出；指针反偏则电流从负接线柱流入、正接线柱流出。因此在不知道电源的正反时，可通过电表指针偏转方向判断。电压电压 电压表及其使用电压表 单位：伏特（V）、毫伏（mV）、千伏（kV）电压表的连接符号：U电压是电流形成的原因电压表的读数用电压表测量电压
