物理人教版（2024）电压教学课件ppt

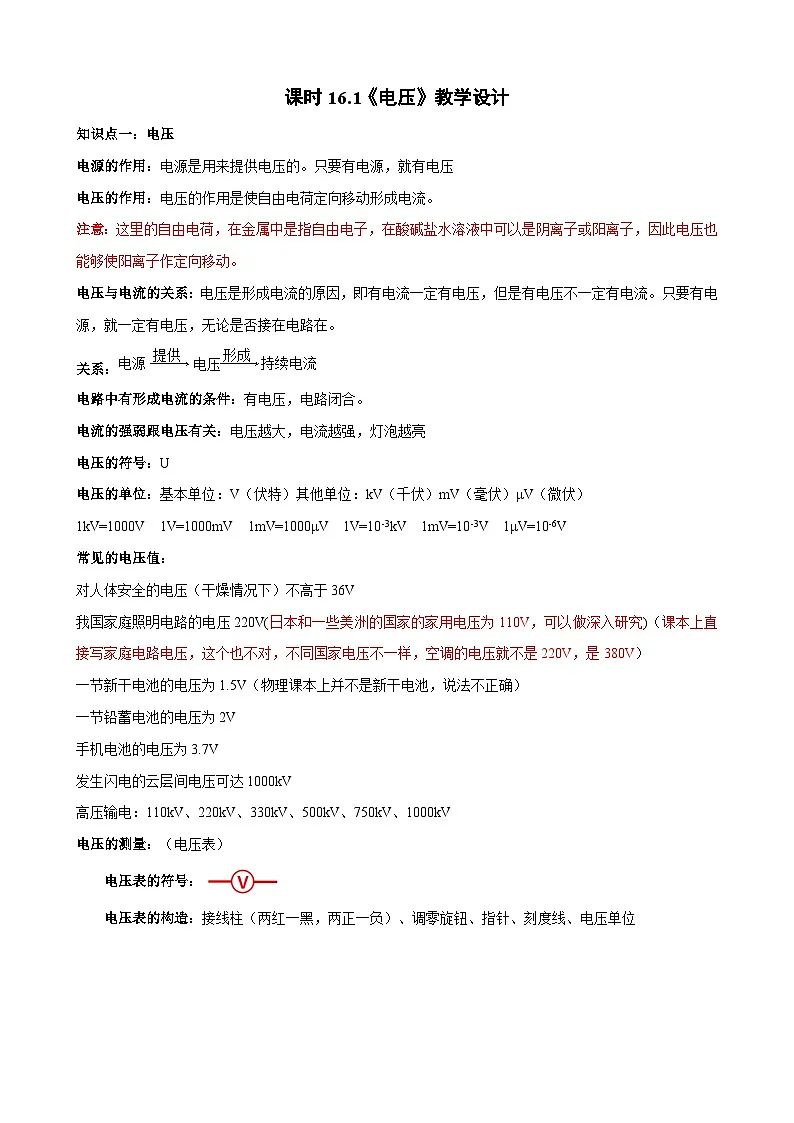

这是一份物理人教版（2024）电压教学课件ppt，文件包含2025-2026学年人教九年级物理161电压课件pptx、2025-2026学年人教九年级物理161电压教学设计docx等2份课件配套教学资源，其中PPT共27页， 欢迎下载使用。

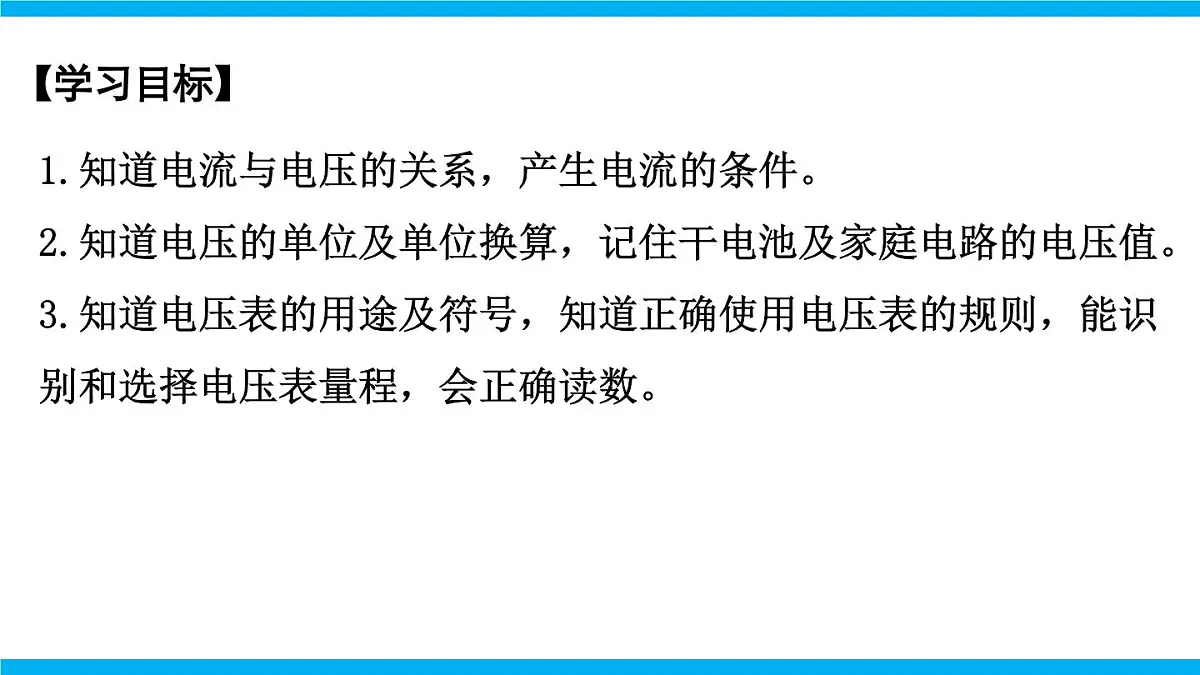

1.知道电流与电压的关系，产生电流的条件。2.知道电压的单位及单位换算，记住干电池及家庭电路的电压值。3.知道电压表的用途及符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数。
电与我们的生活息息相关，电压一词对于我们也很熟悉。

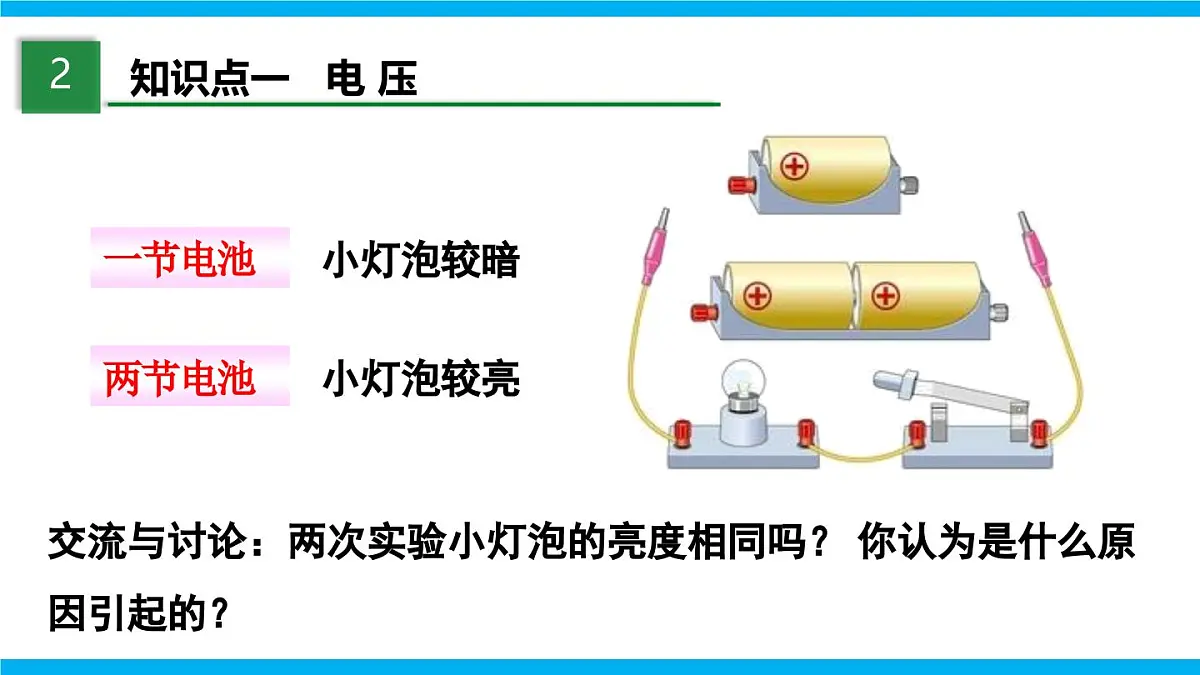

交流与讨论：两次实验小灯泡的亮度相同吗？ 你认为是什么原因引起的？

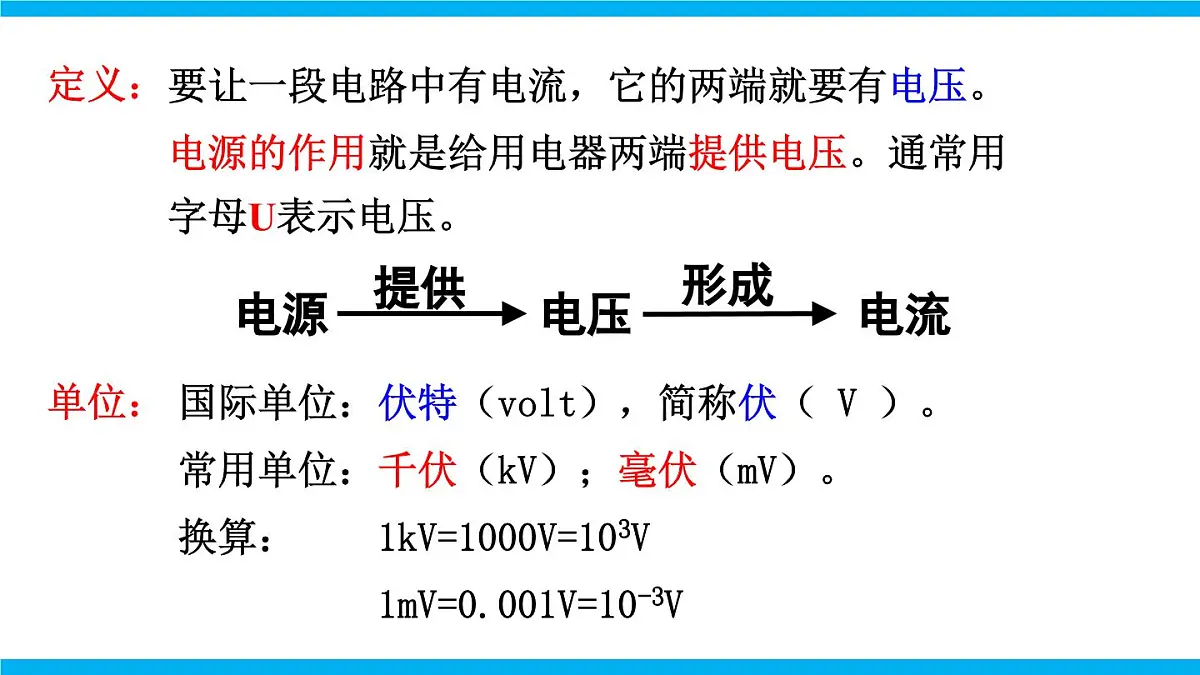

要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。通常用字母U表示电压。
国际单位：伏特（vlt），简称伏（ V ）。常用单位：千伏（kV）；毫伏（mV）。换算：　　1kV=1000V=103V 　　　　 1mV=0.001V=10-3V

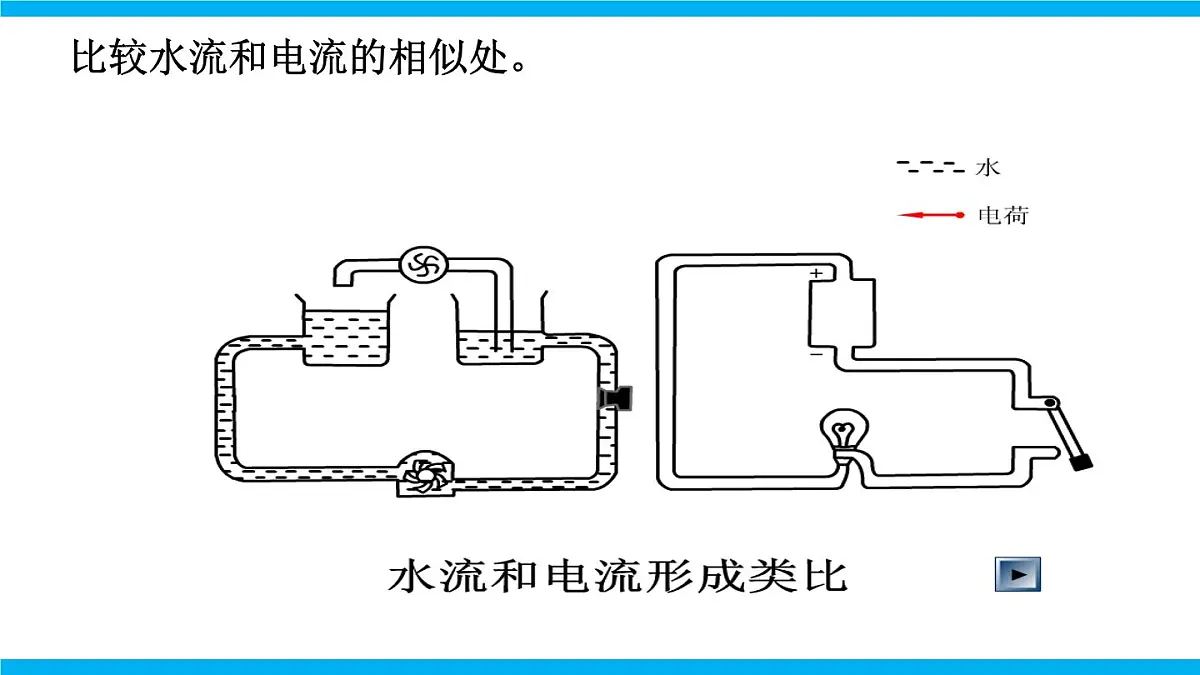

比较水流和电流的相似处。

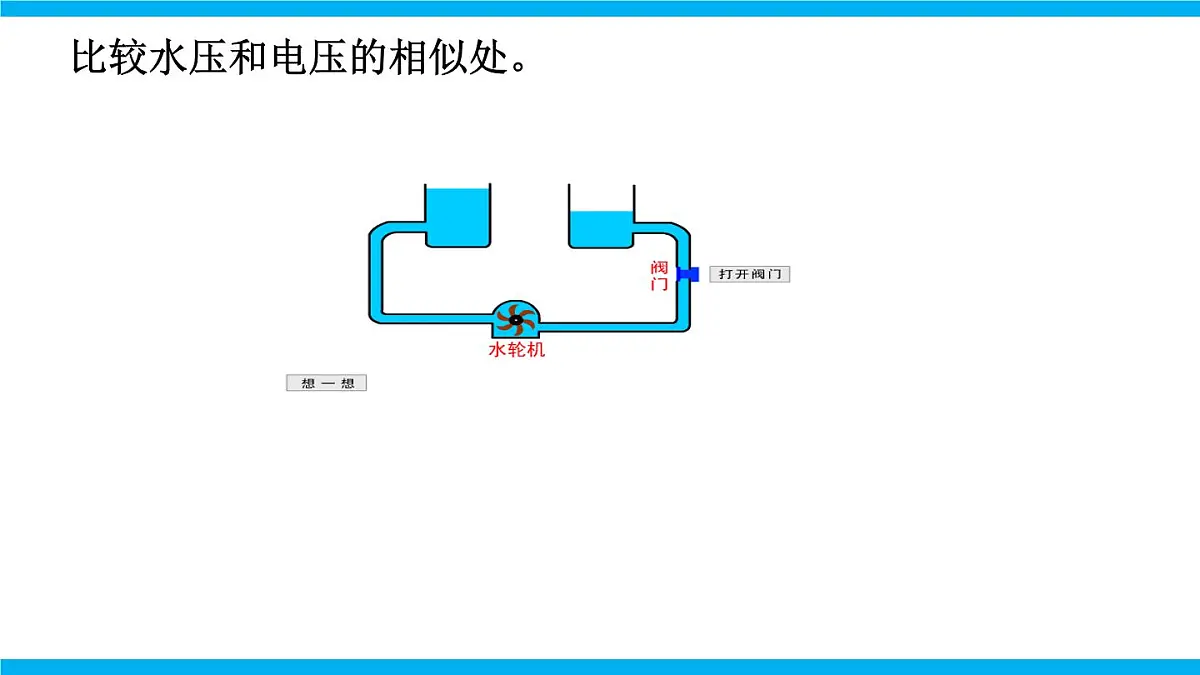

比较水压和电压的相似处。

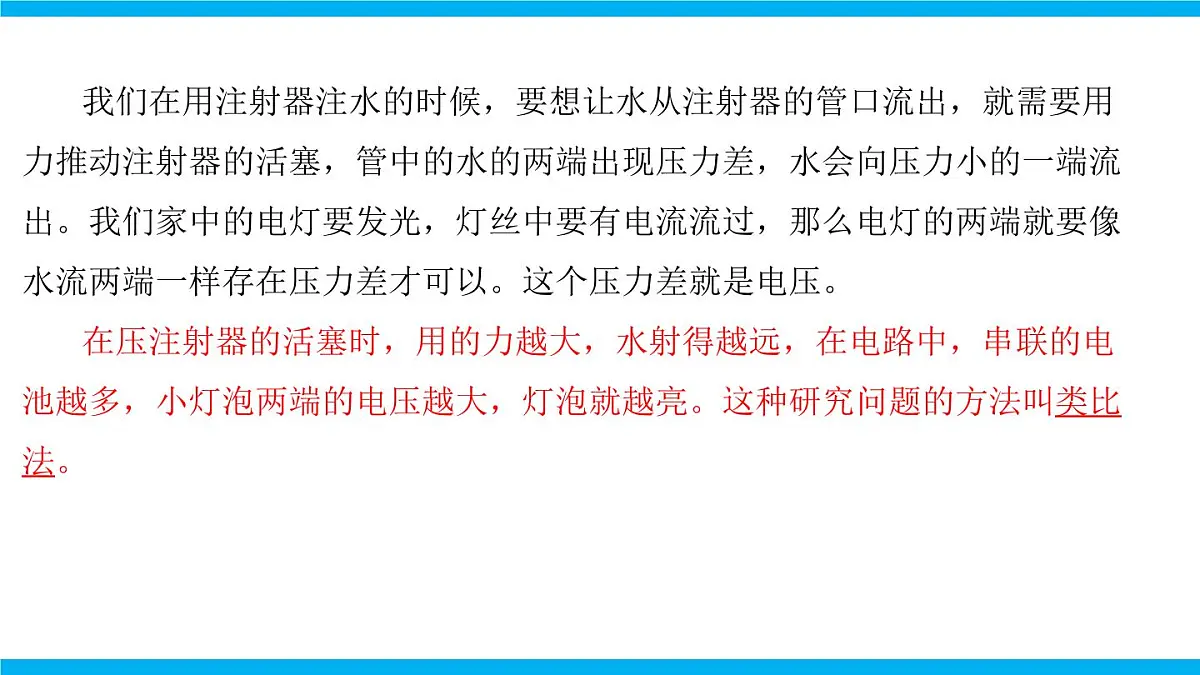

我们在用注射器注水的时候，要想让水从注射器的管口流出，就需要用力推动注射器的活塞，管中的水的两端出现压力差，水会向压力小的一端流出。我们家中的电灯要发光，灯丝中要有电流流过，那么电灯的两端就要像水流两端一样存在压力差才可以。这个压力差就是电压。在压注射器的活塞时，用的力越大，水射得越远，在电路中，串联的电池越多，小灯泡两端的电压越大，灯泡就越亮。这种研究问题的方法叫类比法。
你知道常见的电压是多少吗？
电源之父：伏特 （1745-1827）
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
水压有大小，电压也有大小，那么怎么知道电压的大小呢？
用途1.伏特表是测量直流低值电压的一种仪器；2.常用电压表的连接；3.通常采用（0~3V）、（0~15V）两个量程。结构指针在标尺左端置零。标尺上有两种刻度，分别是0~3V，0~15V。接线柱分别标有“－”、“3”、“15”标记，其中“－”接线柱为公共端。 4.电压表是测量电压的仪表，它在电路图中的符号是 。5.电压表的使用方法：
思考：电压表连接正确是哪一个？
思考：电压表的测量对象？
电压表在电路中的连接方式
1．电压是电路中形成________的原因，用电器工作的电压是由________提供的。一节干电池的电压是________V；一节铅蓄电池的电压为________V；我国家庭照明电路的电压为________V。
2．下列说法正确的是(　　)A．导体内有大量的自由电荷，只要使导体构成通路，导体中就有电流通过B．电路中只要有电压，就会有电流C．电压是产生电流的必要条件D．电路为断路时，电流为零，则电路两端电压也为零
3．电流表和电压表使用方法的对比：
4．关于电流表和电压表的使用，下列说法错误的是(　　)A．使用前都应检查指针是否指零 B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上 D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
5.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压(如图所示)，下列说法正确的是(　　)A．铁片是水果电池的正极B．两个相同水果电池串联后可提供更高电压C．该水果电池的电压是 3 VD．水果电池将内能转化为电能
6.下面四幅电路图中，仪表使用正确的是(　　)
7．如图所示的是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是(　　) A．导线1 B．导线2 C．导线3 D．导线4
8．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则(　　)A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏
