初中物理人教版（2024）九年级全册（2024）第2节 电功率图片课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电功率图片课件ppt，文件包含2025秋-人教版九年级物理183测量小灯泡的电功率课件pptx、2025秋-人教版九年级物理183测量小灯泡的电功率教案doc、2025秋-人教版九年级物理183测量小灯泡的电功率练习doc等3份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

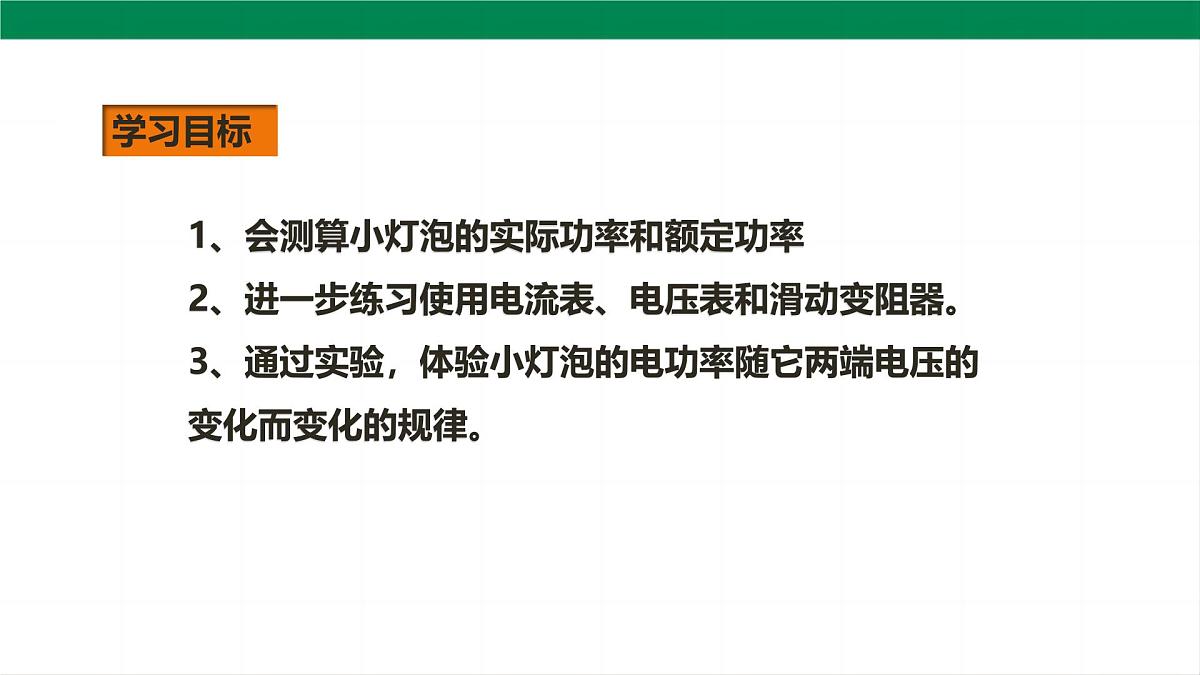

1、会测算小灯泡的实际功率和额定功率2、进一步练习使用电流表、电压表和滑动变阻器。3、通过实验，体验小灯泡的电功率随它两端电压的 变化而变化的规律。

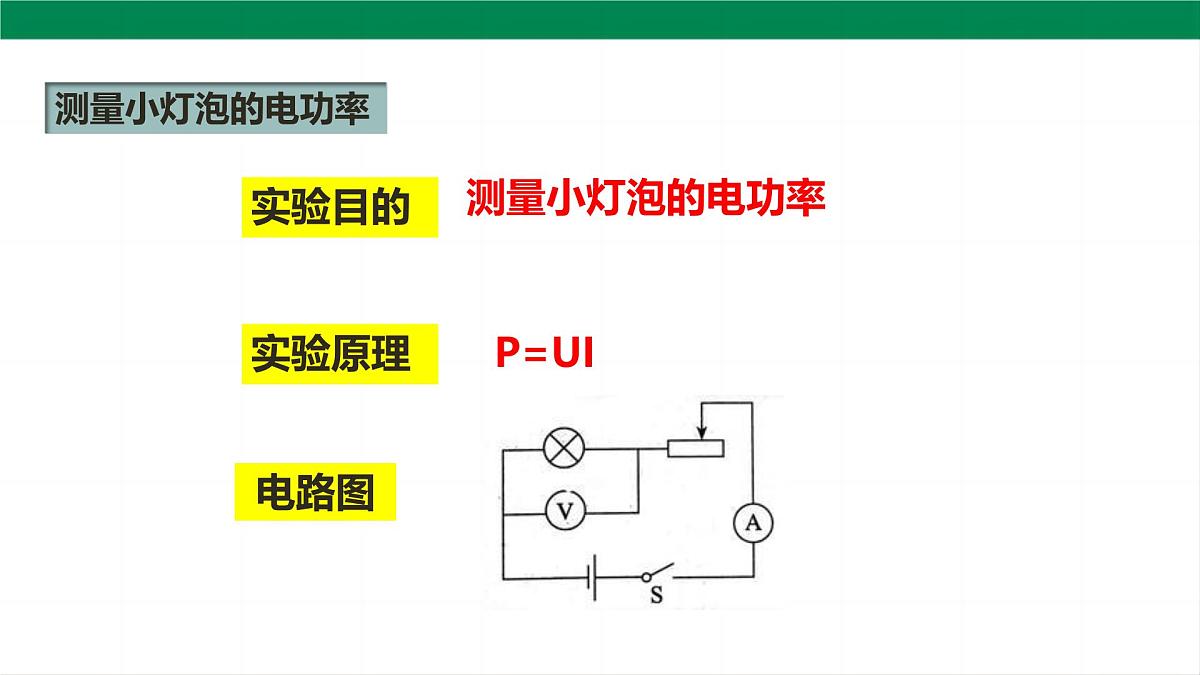

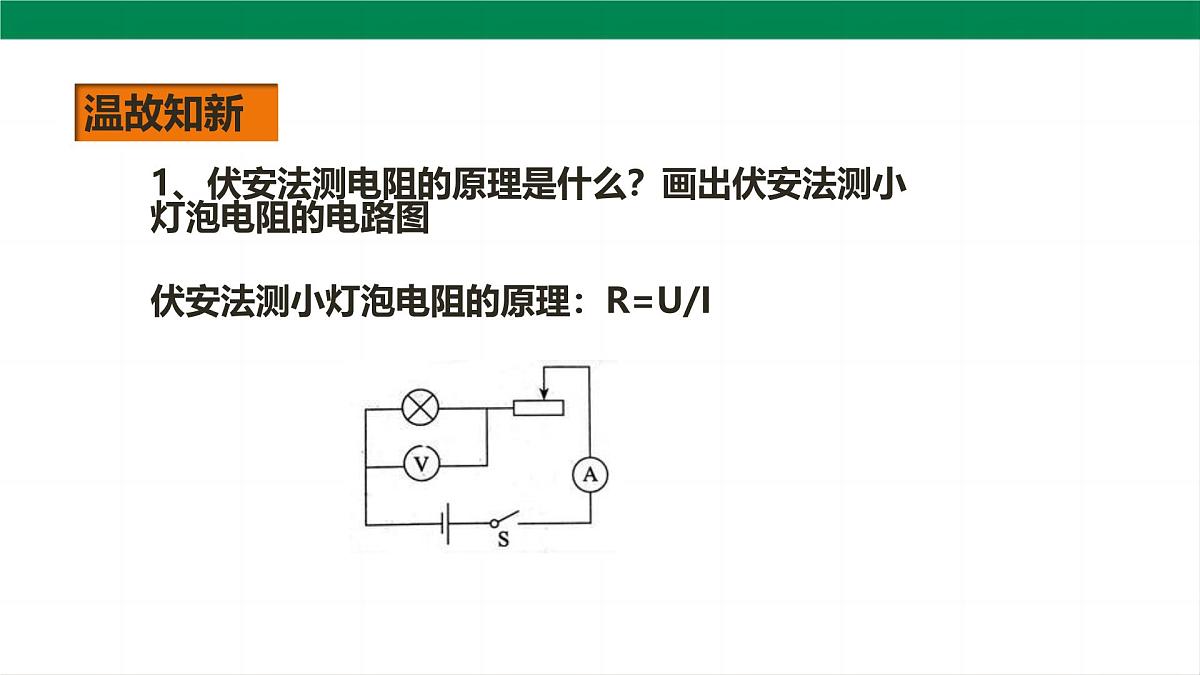

1、伏安法测电阻的原理是什么？画出伏安法测小 灯泡电阻的电路图
伏安法测小灯泡电阻的原理：R=U/I

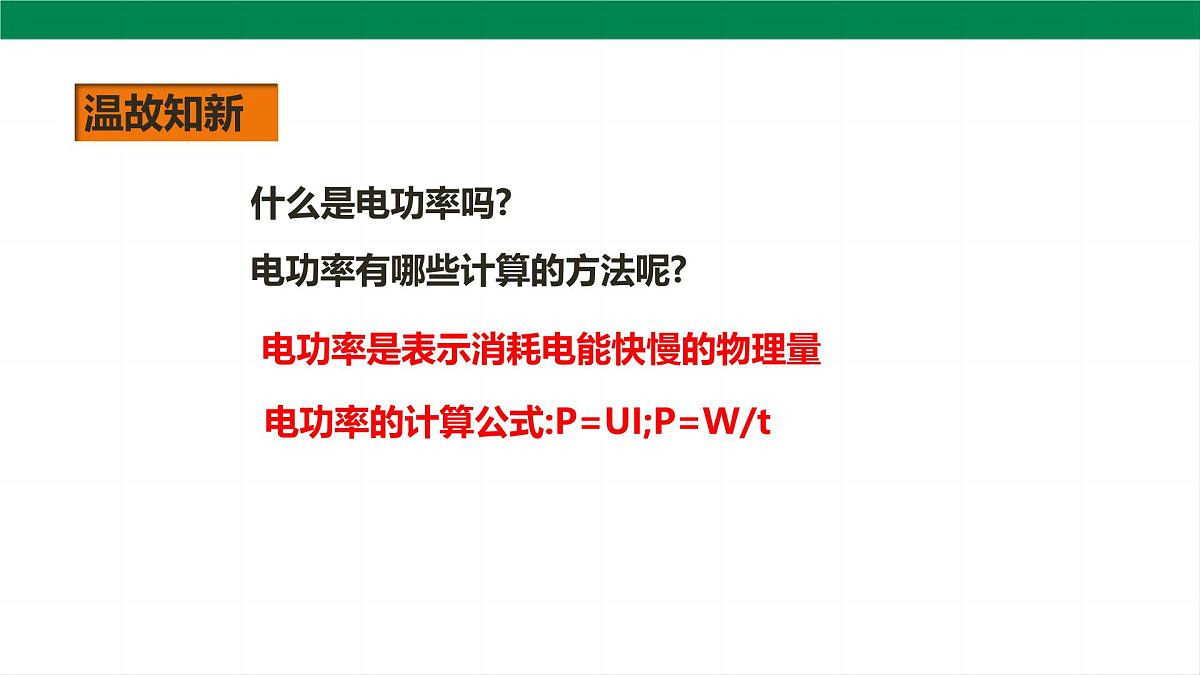

什么是电功率吗?电功率有哪些计算的方法呢?
电功率是表示消耗电能快慢的物理量
电功率的计算公式:P=UI;P=W/t

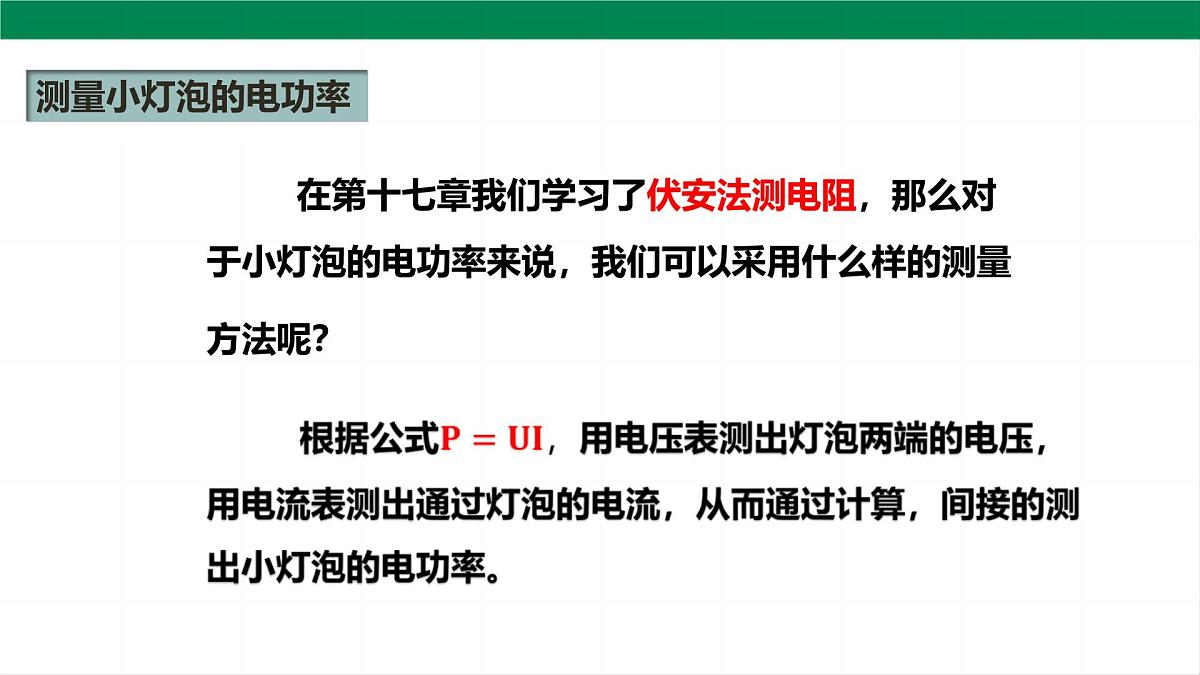

在第十七章我们学习了伏安法测电阻，那么对于小灯泡的电功率来说，我们可以采用什么样的测量方法呢？

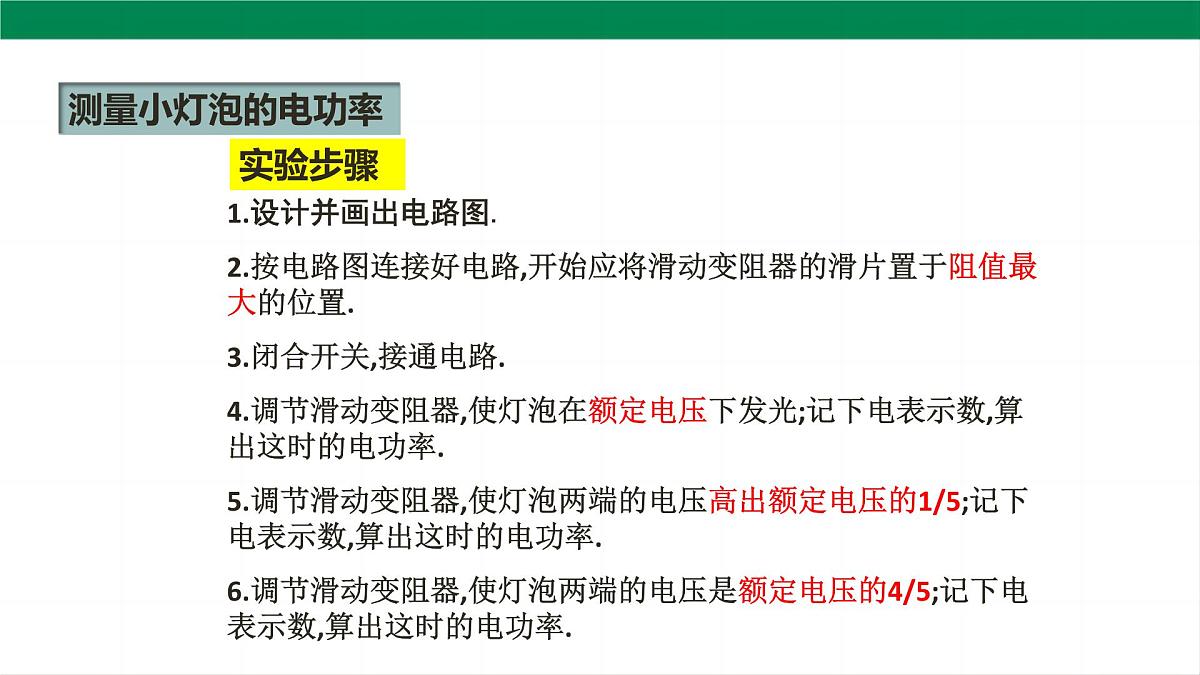

1.设计并画出电路图.2.按电路图连接好电路,开始应将滑动变阻器的滑片置于阻值最大的位置.3.闭合开关,接通电路.4.调节滑动变阻器,使灯泡在额定电压下发光;记下电表示数,算出这时的电功率.5.调节滑动变阻器,使灯泡两端的电压高出额定电压的1/5;记下电表示数,算出这时的电功率.6.调节滑动变阻器,使灯泡两端的电压是额定电压的4/5;记下电表示数,算出这时的电功率.
1.连接电路时开关应断开； 2.闭合开关前，滑动变阻器的滑片应移到阻值最大的位置。
闭合开关，调节滑动变阻器，使灯泡两端电压分别低于额定电压、等于额定电压、大于额定电压，从电压表和电流表上分别读出U、I的值，把实验数据记录在表格中。
注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。需小心调节滑动变阻器，以免因实际电压超过额定电压太多，导致电压过大而烧毁灯泡。
注：小灯泡的额定电压为2.5V
当U实=U额时，P实=P额;正常发光当U实>U额时，P实>P额；较亮当U实
