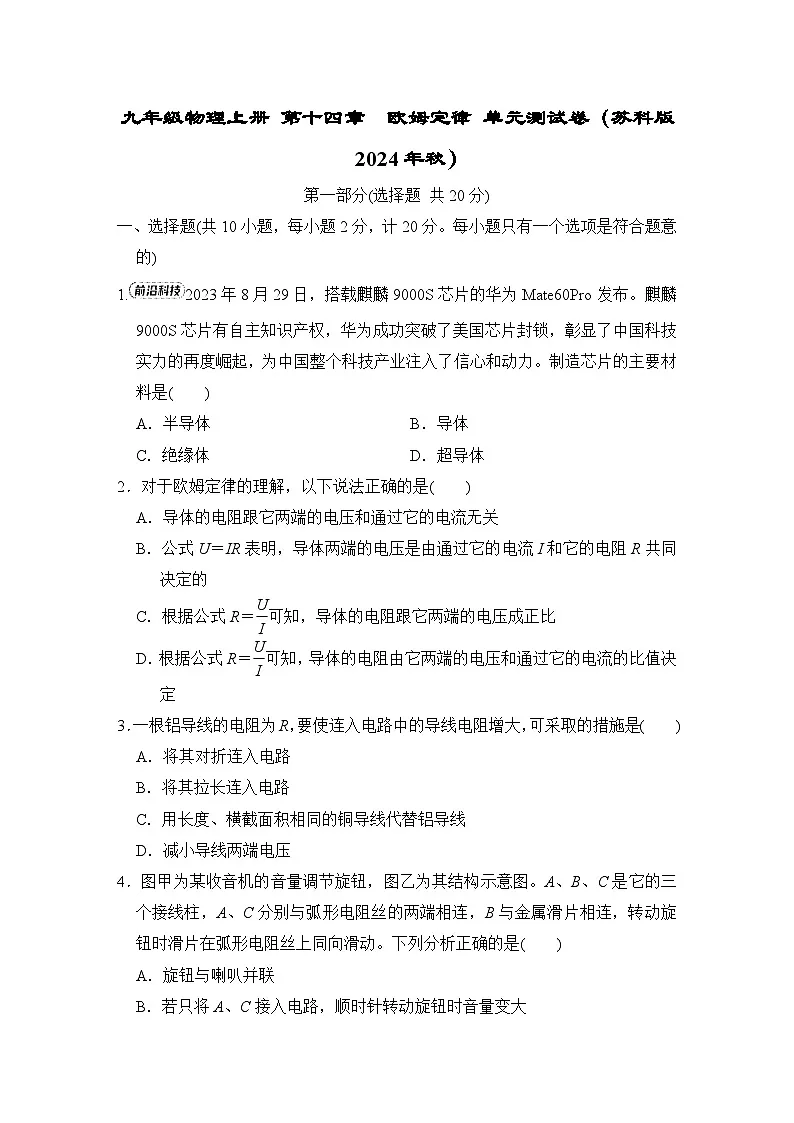

九年级物理上册 第十四章　欧姆定律 单元测试卷（苏科版 2024年秋）

这是一份九年级物理上册 第十四章　欧姆定律 单元测试卷（苏科版 2024年秋），共12页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1.2023年8月29日，搭载麒麟9000S芯片的华为Mate60Pr发布。麒麟9000S芯片有自主知识产权，华为成功突破了美国芯片封锁，彰显了中国科技实力的再度崛起，为中国整个科技产业注入了信心和动力。制造芯片的主要材料是( )
A．半导体 B．导体
C．绝缘体 D．超导体
2．对于欧姆定律的理解，以下说法正确的是( )
A．导体的电阻跟它两端的电压和通过它的电流无关
B．公式U＝IR表明，导体两端的电压是由通过它的电流I和它的电阻R共同决定的
C．根据公式R＝eq \f(U,I)可知，导体的电阻跟它两端的电压成正比
D．根据公式R＝eq \f(U,I)可知，导体的电阻由它两端的电压和通过它的电流的比值决定
3．一根铝导线的电阻为R，要使连入电路中的导线电阻增大，可采取的措施是( )
A．将其对折连入电路
B．将其拉长连入电路
C．用长度、横截面积相同的铜导线代替铝导线
D．减小导线两端电压
4．图甲为某收音机的音量调节旋钮，图乙为其结构示意图。A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮时滑片在弧形电阻丝上同向滑动。下列分析正确的是( )
A．旋钮与喇叭并联
B．若只将A、C接入电路，顺时针转动旋钮时音量变大
C．若只将A、B接入电路，顺时针转动旋钮时音量变小
D．若只将B、C接入电路，顺时针转动旋钮时音量变小

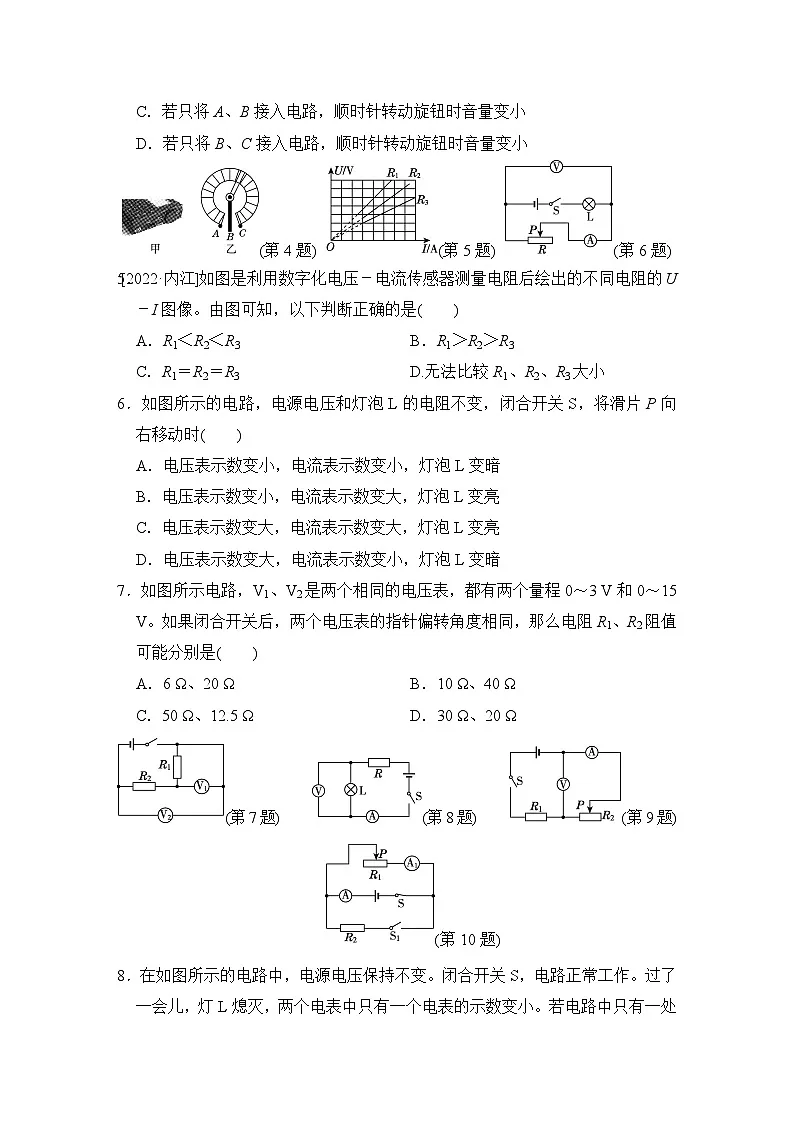

(第4题) (第5题) (第6题)
5．[2022·内江]如图是利用数字化电压－电流传感器测量电阻后绘出的不同电阻的U－I图像。由图可知，以下判断正确的是( )
A．R1＜R2＜R3 B．R1＞R2＞R3
C．R1＝R2＝R3D.无法比较R1、R2、R3大小
6．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时( )
A．电压表示数变小，电流表示数变小，灯泡L变暗
B．电压表示数变小，电流表示数变大，灯泡L变亮
C．电压表示数变大，电流表示数变大，灯泡L变亮
D．电压表示数变大，电流表示数变小，灯泡L变暗
7．如图所示电路，V1、V2是两个相同的电压表，都有两个量程0～3 V和0～15 V。如果闭合开关后，两个电压表的指针偏转角度相同，那么电阻R1、R2阻值可能分别是( )
A．6 Ω、20 Ω B．10 Ω、40 Ω
C．50 Ω、12.5 Ω D．30 Ω、20 Ω
(第7题) (第8题) (第9题)
(第10题)

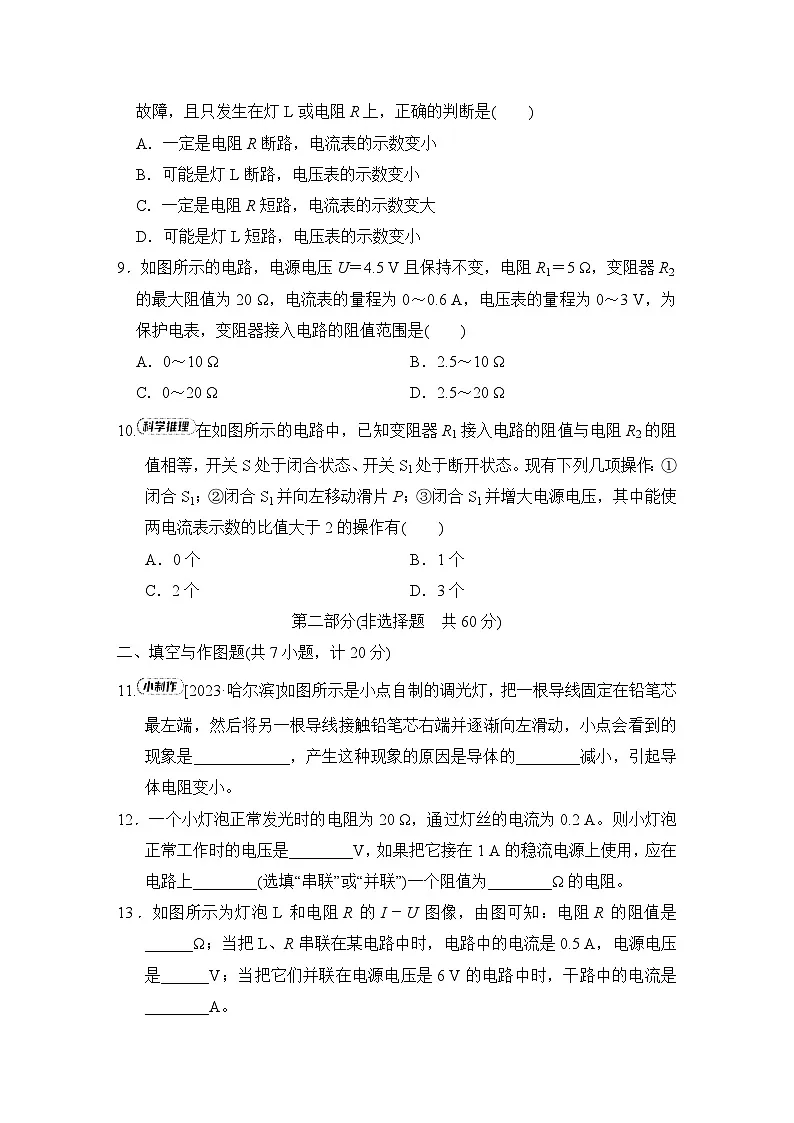

8．在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小。若电路中只有一处故障，且只发生在灯L或电阻R上，正确的判断是( )
A．一定是电阻R断路，电流表的示数变小
B．可能是灯L断路，电压表的示数变小
C．一定是电阻R短路，电流表的示数变大
D．可能是灯L短路，电压表的示数变小
9．如图所示的电路，电源电压U＝4.5 V且保持不变，电阻R1＝5 Ω，变阻器R2的最大阻值为20 Ω，电流表的量程为0～0.6 A，电压表的量程为0～3 V，为保护电表，变阻器接入电路的阻值范围是( )
A．0～10 Ω B．2.5～10 Ω
C．0～20 Ω D．2.5～20 Ω
10.在如图所示的电路中，已知变阻器R1接入电路的阻值与电阻R2的阻值相等，开关S处于闭合状态、开关S1处于断开状态。现有下列几项操作：①闭合S1；②闭合S1并向左移动滑片P；③闭合S1并增大电源电压，其中能使两电流表示数的比值大于2的操作有( )
A．0个 B．1个
C．2个 D．3个
第二部分(非选择题 共60分)
二、填空与作图题(共7小题，计20分)
11.[2023·哈尔滨]如图所示是小点自制的调光灯，把一根导线固定在铅笔芯最左端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小点会看到的现象是____________，产生这种现象的原因是导体的________减小，引起导体电阻变小。
12．一个小灯泡正常发光时的电阻为20 Ω，通过灯丝的电流为0.2 A。则小灯泡正常工作时的电压是________V，如果把它接在1 A的稳流电源上使用，应在电路上________(选填“串联”或“并联”)一个阻值为________Ω的电阻。
13．如图所示为灯泡L和电阻R的I－U图像，由图可知：电阻R的阻值是______Ω；当把L、R串联在某电路中时，电路中的电流是0.5 A，电源电压是______V；当把它们并联在电源电压是6 V的电路中时，干路中的电流是________A。
14．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量。当被测物体的质量超过电子秤量程时，开关S会自动断开，电子秤无示数。电子秤的刻度表相当于一个________表，它的示数越小说明所称物体质量越________，R0的作用是____________。
(第11题) (第13题)
(第14题) (第15题)
15．现利用热敏电阻Rt制作温度报警器，它的阻值随温度变化的部分数据如表所示，由表格可知，热敏电阻的阻值随环境温度的升高而________(选填“增大”或“减小”)；报警器的部分电路如图所示，图中两个虚线框中为热敏电阻Rt和定值电阻R0，电源电压恒为12 V，当环境温度升高，电压表示数达到或超过8 V时，便会触发报警器(图中未画出)报警，则热敏电阻应接在虚线框______(选填“1”或“2”)内，不考虑报警器对电路的影响，要求环境温度达到或超过60 ℃时开始报警，则R0的阻值为________Ω。
16.如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则R1的阻值为__________Ω，当滑动变阻器的滑片P在中点时，两电表的示数对应于图乙中的________(选填“A”“B”“C”“D”或“E”)点。
17．(1)如图所示为爱动脑筋的小荣设计的一个自动防盗报警电路，如果房门被人打开，绑在门框上的细导线AB被扯断，电铃发声自动报警，否则只有灯亮。请你根据要求补全电路图。
[第17题(1)] [第17题(2)]
(2)如图是一种测定油箱内油量装置的部分连接电路，A、B、O是滑动变阻器R的三个接线柱，滑杆可以绕O点转动，P为金属滑片，R0是定值电阻。要求：闭合开关后，当油箱内油量减少时，电流表的示数随之减小，请将电路补充完整。
三、实验与探究题(共4小题，计26分)
18．请完成下列填空。
(1)某实验小组用如图－1所示电路做“探究影响导体电阻大小的因素”的实验，甲、乙、丙为三根镍铬合金丝，实验中通过观察____________来判断接入M、N两点间电阻的大小；如果想要“探究导体电阻的大小和导体横截面积的关系”，应选用镍铬合金丝________。
(2)如图－2所示是小华探究电流与电阻关系的实验电路，A、B间可以换接多个不同阻值的电阻。在每次换接电阻后，他应调节滑动变阻器的滑片控制A、B间________不变。通过多次实验可得出的结论：导体两端电压一定时，通过导体的电流与导体的电阻成________。
(第18题) (第19题)
19．小德在“探究电流与电压的关系”实验中。
(1)请用笔画线代替导线把图甲的实验电路连接完整。(要求：滑片向左移动，电压表的示数变小)
(2)连接电路的过程中，开关必须________(选填“断开”或“闭合”)。
(3)连接好电路后，将滑片P移到最大阻值处，再闭合开关，发现无论怎样移动滑动变阻器的滑片P(未滑到阻值最小处)，电流表有示数，电压表无示数，电路中的故障可能是____________________________________________________。
(4)排除故障后，闭合开关，继续实验，根据获得的实验数据绘制出I－U图像如图乙所示。分析图像可以得出结论：在导体电阻一定时，通过导体的电流跟导体两端的电压成________。
(5)本实验中，滑动变阻器的作用是保护电路和________________________。为了得到更普遍的规律，接下来进行的实验操作能达到最好的实验效果的是________(选填字母)。
A．继续移动滑动变阻器的滑片，记录更多组实验数据。
B．更换不同阻值的定值电阻，重复上述实验操作
20．实验小组测量标有“2.5 V”字样的小灯泡的电阻，其中电源由三节新干电池串联组成。
(1)小明连接了如图甲所示的电路，同组的小洋发现电路连接有错误。如果立即闭合开关，可能会损坏的电表是________(选填“电压表”或“电流表”)。
(2)小明主张拆了以后重新连接，可是时间来不及了，小洋眼珠一转，在图甲电路中只改变了某根导线一端的接线位置，电路就能测量小灯泡的电阻。请在图甲中找出那条导线并打“×”，并用笔画线表示该导线，将该导线改接后使得电路连接正确。
(3)排除故障后正确操作实验，测量数据如表所示：
分析实验数据可知：
①以上表格的缺陷是缺少________；
②第5次实验时，电流表的示数如图乙所示，此时电流表示数为__________A，则此时小灯泡的电阻为__________Ω；(结果保留一位小数)
③小灯泡在断电很长一段时间后的电阻可能是________(选填“0 Ω”“2 Ω”“5 Ω”或“8.33 Ω”)。
(4)实验结束后，小微想利用小明的实验器材测量一未知电阻Rx的阻值，发现电流表损坏，善于动脑的小微用小明实验中灯泡的额定电压U额和测得的额定电流I额，设计了如图丙所示的电路，测出Rx的阻值，请你帮助小微补全实验步骤。
①先闭合开关S、S1，调节滑动变阻器滑片使电压表示数为________；
②再断开开关S1，闭合开关S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U1；
③待测电阻Rx＝____________。(用所测物理量和已知物理量符号表示)
21.小华学习了电阻的知识后，对“探究盐水电阻的大小与哪些因素有关”进行了科学探究活动，他提出了以下猜想：
A．盐水电阻的大小可能与盐水的浓度有关；
B．盐水电阻的大小可能与盐水的体积有关。
小华选用的实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，他将上述器材组装成如图所示的电路并进行科学探究实验。
(1)小华闭合开关后，将适量盐水从注水口倒入塑料管中后闭合开关，观察到小灯泡发光，说明盐水是________(选填“导体”或“绝缘体”)，盐水电阻的大小可以根据____________进行判断。
(2)探究猜想A时，为了改变盐水的浓度，小华应该向塑料管中添加适量的________(选填“盐”或“清水”)并搅拌均匀。
(3)探究猜想B时，小华用注射器缓慢地从塑料管中抽取适量盐水时，观察到灯泡的亮度逐渐变暗，得出结论：盐水浓度一定时，体积越小，电阻越大。请你根据小华的实验探究过程和“影响导体电阻大小的因素”回答下列问题：
①当容器内盐水体积减小时，盐水的____________也在不断减小，导致盐水的电阻变大；
②小明的探究过程________(选填“能”或“不能”)完整验证猜想B是正确的，请说明你的理由： ______________________________________________。
四、综合题(共2小题，计14分)
22．[2022·毕节]如图所示的电路，其中R1的阻值为15 Ω，电源电压保持6 V不变，电流表的量程为0～0.6 A，求：
(1)开关S闭合、S1断开时，电流表的示数。
(2)开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值。
23．如图甲所示为水果自动筛选装置，它有一个压力检测点，检测点的电路如图乙，其中R为压敏电阻R0为定值电阻，其原理如下：当传送带上的水果经过压力检测点时，压敏电阻R的阻值发生变化，使AB间的电压随之发生变化，当UAB＜3 V时，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能。已知：电源电压为12 V，R0＝20 Ω，压敏电阻R的阻值随压力变化关系如图丙所示。(g取10 N/kg)
(1)当检测点上没有水果时，电路中的电流是多大？
(2)该装置能够剔除质量小于多少千克的水果？
(3)不同等级的水果筛选的质量标准是不同的。请通过计算对电路进行两种不同方法的改进，使该装置能够筛选出质量小于0.3 kg的水果。
环境温度t/℃
5
10
20
30
40
50
60
热敏电阻Rt/Ω
6 000
4 400
2 800
1 800
1 100
800
700
序号
1
2
3
4
5
6
电压
0.5
1.0
1.5
2.0
2.5
3.0
电流
0.10
0.16
0.22
0.28
0.34
答案
一、选择题
1．A 2.A 3.B 4.C 5.B 6.D 7.B 8.D 9.B 10.B
二、填空与作图题
11．灯变亮；长度 12.4；并联；5 13.12；7.5；1.5
14．电流；小；保护电路 15.减小；2；1 400 16.10；B
17．(1)如图所示
(2)如图所示
三、实验与探究题
18．(1)灯泡的亮度；甲、乙 (2)电压；反比
19．(1)如图所示 (2)断开 (3)定值电阻R短路 (4)正比 (5)改变定值电阻两端的电压；B
20．(1)电压表 (2)如图所示 (3)①单位；②0.3；8.3；③2 Ω (4)①U额；③eq \f(U1－U额,I额)
21．(1)导体；灯泡的亮度 (2)盐 (3)①横截面积；②不能；没有控制盐水的横截面积不变
四、综合题
22．解：(1)由图可知，开关S闭合、S1断开时，电路为R1的简单电路，电流表测量的是通过R1的电流
通过R1的电流I1＝eq \f(U,R1)＝eq \f(6 V,15 Ω)＝0.4 A
即电流表示数为0.4 A
(2)开关S、S1都闭合时，R1、R2并联，电流表测量干路电流
根据电流表量程可知，干路的电流最大为0.6 A
根据并联电路的电流特点可知，通过电阻R2的最大电流I2＝I－I1＝0.6 A－0.4 A＝0.2 A
根据并联电路的电压特点可知
R2两端的电压U2＝U＝6 V
由欧姆定律可知，R2的最小阻值R2＝eq \f(U2,I2)＝eq \f(6 V,0.2 A)＝30 Ω
23．解：(1)由图乙可知，压敏电阻R和定值电阻R0串联
由图丙可知，当检测点上没有水果时，即F＝0 N时，R＝100 Ω
根据串联电路中总电阻等于各分电阻之和和欧姆定律可得，此时电路中的电流
I＝eq \f(U,R＋R0)＝eq \f(12 V,100 Ω＋20 Ω)＝0.1 A
(2)当UAB＝3 V时，电路中的电流I′＝I0＝eq \f(UAB,R0)＝eq \f(3 V,20 Ω)＝0.15 A
根据串联电路中总电压等于各分电压之和可知，压敏电阻两端的电压U压＝U－UAB＝12 V－3 V＝9 V
压敏电阻的阻值R′＝eq \f(U压,I′)＝eq \f(9 V,0.15 A)＝60 Ω
根据图丙可知，此时水果对压力检测点处的压力为1 N，由二力平衡可知，G＝F′＝1 N
由G＝mg可得，水果的质量m＝eq \f(G,g)＝eq \f(1 N,10 N/kg)＝0.1 kg
所以该装置能够剔除质量小于0.1 kg的水果
(3)如果所选水果的质量要小于0.3 kg
则压敏电阻受到的最小压力
F″＝G′＝m′g＝0.3 kg×10 N/kg＝3 N
由图丙可知，对应的压敏电阻阻值为R″＝30 Ω
①该装置能够筛选出质量小于0.3 kg的水果，则此时电源电压应为
U′＝I′(R″＋R0)＝0.15 A×(30 Ω＋20 Ω)＝7.5 V
故可以调节电源电压到7.5 V，该装置便能够筛选出质量小于0.3 kg的水果
②如果不改变电源电压，使该装置能够筛选出质量小于0.3 kg的水果
则此时电路中的电流为I″＝eq \f(U压,R″)＝eq \f(9 V,30 Ω)＝0.3 A
此时R0的阻值应为R0′＝eq \f(UAB,I″)＝eq \f(3 V,0.3 A)＝10 Ω
故改进的方法有：①调节电源电压到7.5 V；②将电阻R0更换为一个阻值为10 Ω的电阻
