第十七章 欧姆定律 测试卷---2023-2024学年人教版物理九年级全一册

这是一份第十七章 欧姆定律 测试卷---2023-2024学年人教版物理九年级全一册，共10页。试卷主要包含了单选题，填空题，实验题，计算题，作图题等内容，欢迎下载使用。

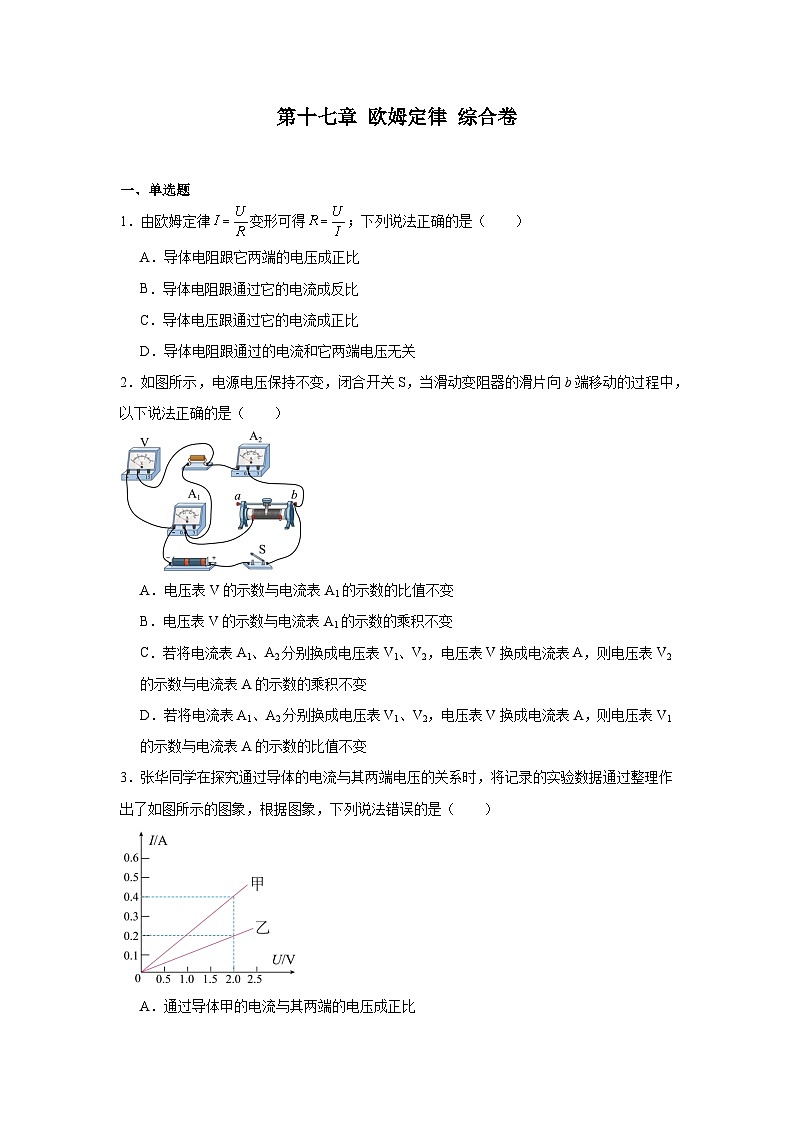

一、单选题
1．由欧姆定律变形可得；下列说法正确的是（ ）
A．导体电阻跟它两端的电压成正比
B．导体电阻跟通过它的电流成反比
C．导体电压跟通过它的电流成正比
D．导体电阻跟通过的电流和它两端电压无关
2．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向b端移动的过程中，以下说法正确的是（ ）
A．电压表V的示数与电流表A1的示数的比值不变
B．电压表V的示数与电流表A1的示数的乘积不变
C．若将电流表A1、A2分别换成电压表V1、V2，电压表V换成电流表A，则电压表V2的示数与电流表A的示数的乘积不变
D．若将电流表A1、A2分别换成电压表V1、V2，电压表V换成电流表A，则电压表V1的示数与电流表A的示数的比值不变
3．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A．通过导体甲的电流与其两端的电压成正比
B．导体甲的电阻大于导体乙的电阻
C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
D．将导体甲、乙并联接到电压为2V的电源上时，干路中的电流为0.6A

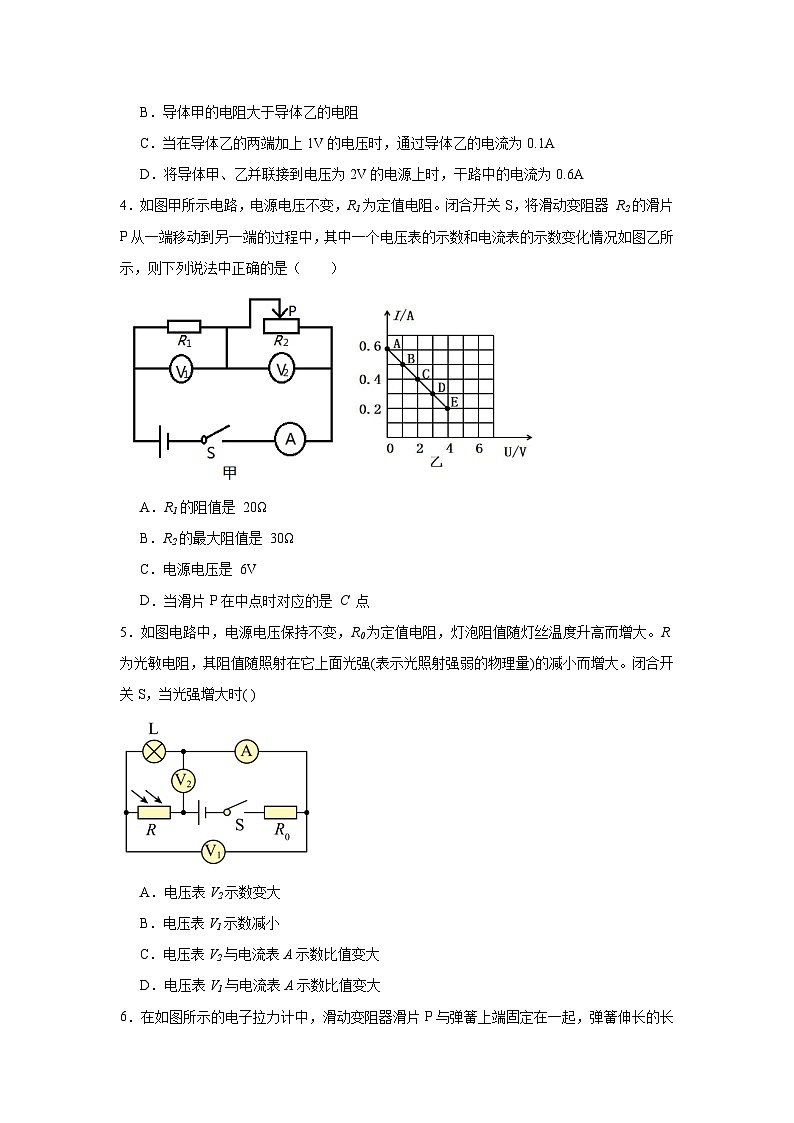

4．如图甲所示电路，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器 R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（ ）
A．R1的阻值是 20Ω
B．R2的最大阻值是 30Ω
C．电源电压是 6V
D．当滑片P在中点时对应的是 C 点
5．如图电路中，电源电压保持不变，R0为定值电阻，灯泡阻值随灯丝温度升高而增大。R为光敏电阻，其阻值随照射在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S，当光强增大时( )
A．电压表V2示数变大
B．电压表V1示数减小
C．电压表V2与电流表A示数比值变大
D．电压表V1与电流表A示数比值变大

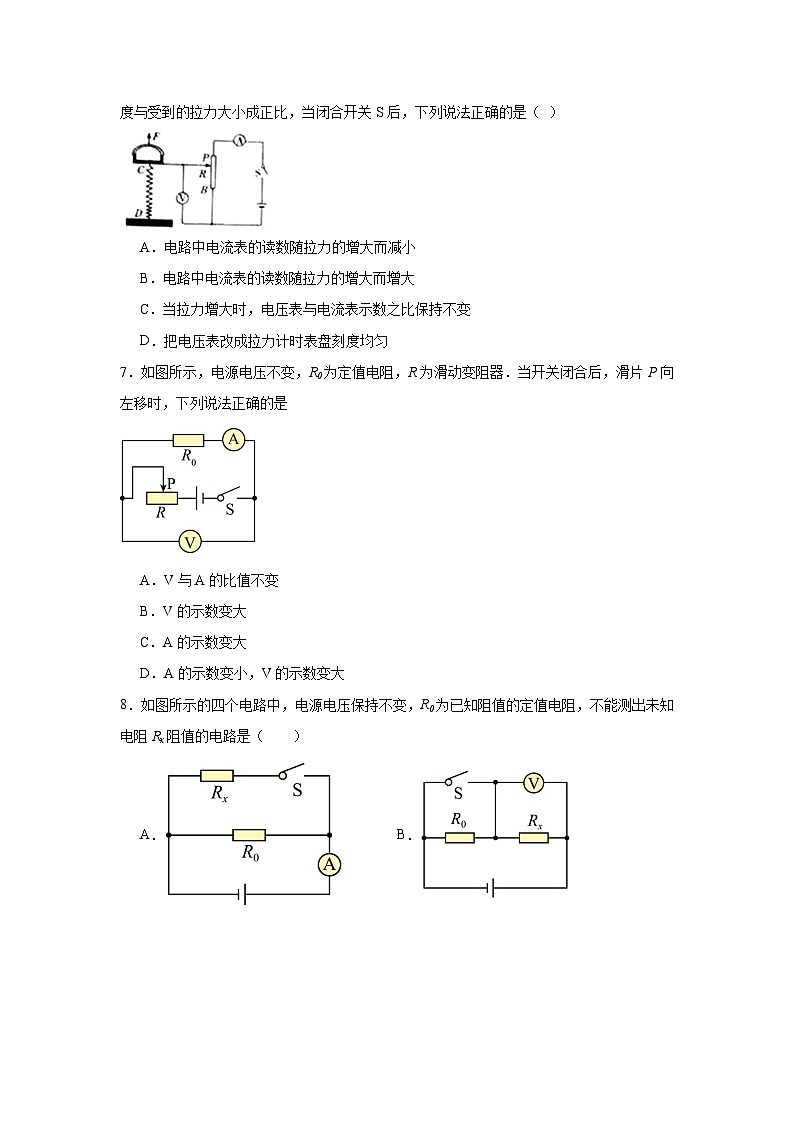

6．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，当闭合开关S后，下列说法正确的是（ ）
A．电路中电流表的读数随拉力的增大而减小
B．电路中电流表的读数随拉力的增大而增大
C．当拉力增大时，电压表与电流表示数之比保持不变
D．把电压表改成拉力计时表盘刻度均匀
7．如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器．当开关闭合后，滑片P向左移时，下列说法正确的是

A．V与A的比值不变
B．V的示数变大
C．A的示数变大
D．A的示数变小，V的示数变大
8．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（ ）
A． B．
C． D．
9．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中只有一个发生了短路，故当开关S闭合时，下列现象中可能出现的是（ ）
A．电压表无示数，灯泡L1不发光，灯泡L2发光B．电压表无示数，灯泡L2不发光，灯泡L1发光
C．电流表无示数，灯泡L1不发光，灯泡L2发光D．电流表无示数，灯泡L2不发光，灯泡L1发光
10．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。并记录了定值电阻与小灯泡在不同电压下的电流值。小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（ ）
A．定值电阻的阻值为5Ω
B．乙是小灯泡的I-U图象
C．随着电压的升高，小灯泡的电阻值变小
D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A
二、填空题
11．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω，只闭合S，电压表V1、V2 示数之比为 ，再闭合S1、S2，电流表A1、A2示数之比为
12．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是10Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是 A。
13．如图所示，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0A，电压表的示数范围是7.2～2.4V，则电路中定值电阻R0为 Ω，电源电压为 V．
14．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关、，测得；则 ；若只闭合开关，拆去电压表，并在甲、乙两处分别接入电流表，则此时 。
15．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R =10Ω 时，电压U = V．
三、实验题
16．小明利用如图甲的电路探究“电流与电压、电阻的关系”。已知电源电压为6V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0~50Ω”。
(1)用笔画线代替导线将图甲实物电路连接完整 （要求：滑动变阻器的滑片P向左移动，电路中电流变大；导线不得交叉）
(2)连接好电路，闭合开关前，滑动变阻器滑片P应在 （选填“最左端”或“最右端”），闭合开关，发现电压表无示数，电流表有示数，则故障可能是定值电阻R ；（选填“短路”或“断路”）
(3)排除故障后，小明接入5Ω的电阻进行实验，将数据记录在下面的表格中，对数据进行分析后得出实验结论是： ；
(4)接下来小明分别接入其它电阻再次对电流与电阻关系进行探究，根据实验数据画出电流与电阻关系图象如图乙所示，由图象可知小明实验时控制定值电阻两端电压保持 V不变，分析数据发现阻值为 Ω的定值电阻连入电路的操作是错误的；
