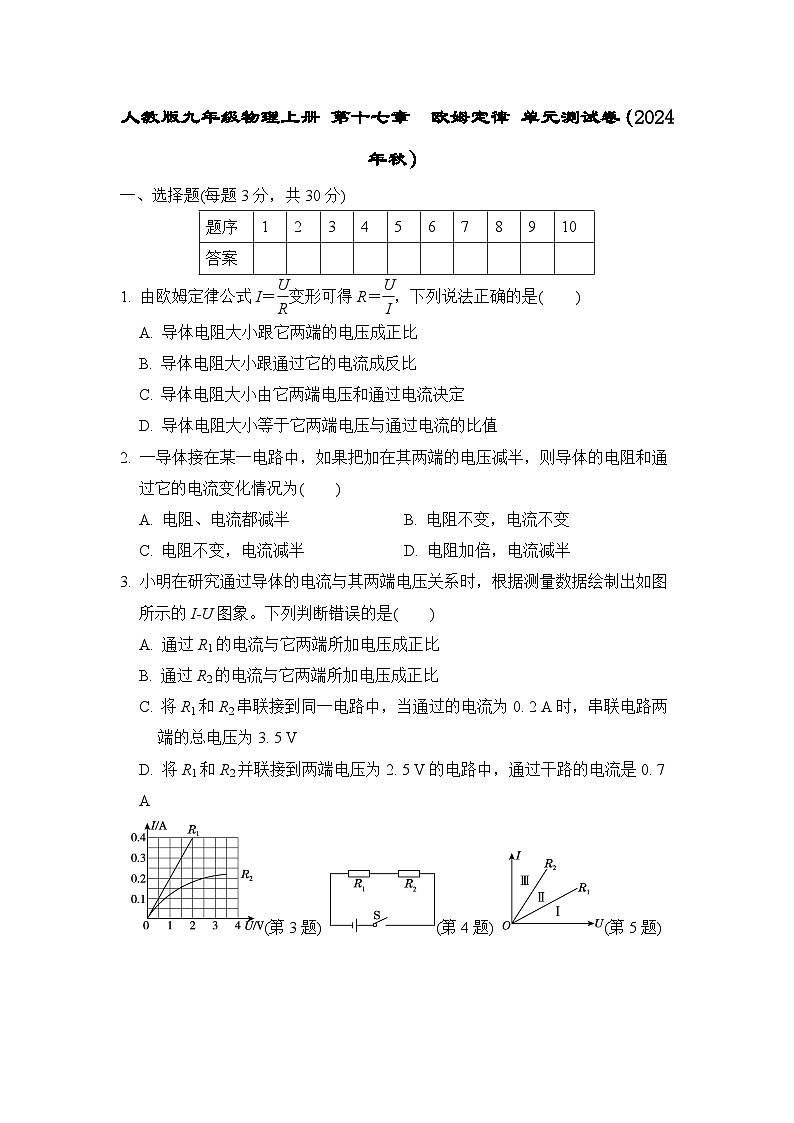

人教版九年级物理上册 第十七章　欧姆定律 单元测试卷（2024年秋）

这是一份人教版九年级物理上册 第十七章　欧姆定律 单元测试卷（2024年秋），共12页。试卷主要包含了选择题，实验题，综合应用题等内容，欢迎下载使用。
1. 由欧姆定律公式I＝eq \f(U,R)变形可得R＝eq \f(U,I)，下列说法正确的是( )
A. 导体电阻大小跟它两端的电压成正比
B. 导体电阻大小跟通过它的电流成反比
C. 导体电阻大小由它两端电压和通过电流决定
D. 导体电阻大小等于它两端电压与通过电流的比值
2. 一导体接在某一电路中，如果把加在其两端的电压减半，则导体的电阻和通过它的电流变化情况为( )
A. 电阻、电流都减半 B. 电阻不变，电流不变
C. 电阻不变，电流减半 D. 电阻加倍，电流减半
3. 小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I­U图象。下列判断错误的是( )
A. 通过R1的电流与它两端所加电压成正比
B. 通过R2的电流与它两端所加电压成正比
C. 将R1和R2串联接到同一电路中，当通过的电流为0. 2 A时，串联电路两端的总电压为3. 5 V
D. 将R1和R2并联接到两端电压为2. 5 V的电路中，通过干路的电流是0. 7 A
(第3题) (第4题) (第5题)
(第6题)
4. 如图所示，定值电阻R1＝50 Ω、R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是( )
A. I1∶I2＝1∶1 B. I1∶I2＝1∶2
C. U1∶U2＝1∶1 D. U1∶U2＝2∶1
5. 有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I－U图线如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，下列说法中不正确的是( )
A. R1＞R2 B. R并在Ⅲ区域
C. R串在Ⅱ区域 D. R串在Ⅰ区域
6. 如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是( )
A. L1短路 B. L2短路
C. L1断路 D. L2断路
7. 如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中( )
(第7题)
A. 电流表A2示数不变
B. 电流表A2示数变小
C. 电压表V示数变小
D. 电流表A1示数变大

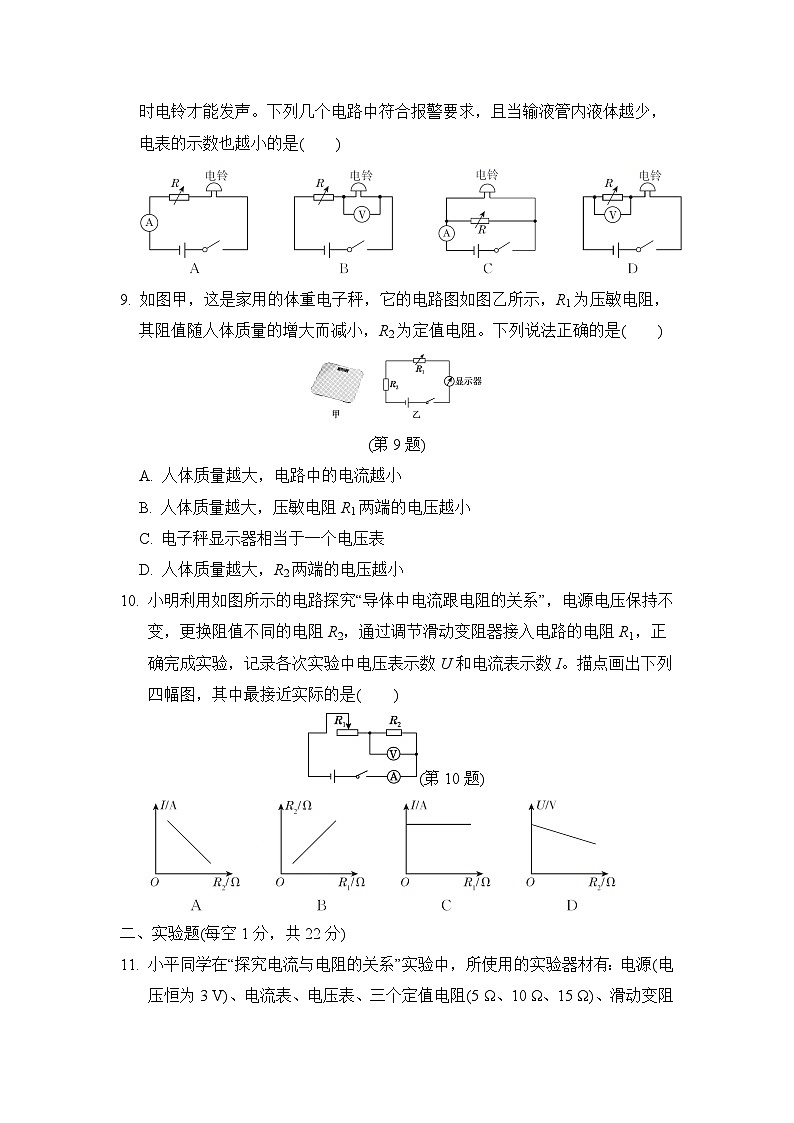

8. 某输液报警器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是( )
9. 如图甲，这是家用的体重电子秤，它的电路图如图乙所示，R1为压敏电阻，其阻值随人体质量的增大而减小，R2为定值电阻。下列说法正确的是( )
(第9题)
A. 人体质量越大，电路中的电流越小
B. 人体质量越大，压敏电阻R1两端的电压越小
C. 电子秤显示器相当于一个电压表
D. 人体质量越大，R2两端的电压越小
10. 小明利用如图所示的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I。描点画出下列四幅图，其中最接近实际的是( )
(第10题)
二、实验题(每空1分，共22分)
11. 小平同学在“探究电流与电阻的关系”实验中，所使用的实验器材有：电源(电压恒为3 V)、电流表、电压表、三个定值电阻(5 Ω、10 Ω、15 Ω)、滑动变阻器(20 Ω 1 A)、开关和若干导线。
(第11题)
(1)小平连接的电路如图甲所示，经仔细检查后发现电路中有一根导线连接错误，请在图甲中用“×”将错误的导线标出，并用笔画线代替导线将电路连接正确。
(2)闭合开关前，应将滑动变阻器的滑片移到________(填“最左”或“最右”)端。
(3)正确连接电路后，先用5 Ω的定值电阻进行实验，闭合开关移动滑片，此时电流表的示数如图乙所示；接着将5 Ω的电阻更换为10 Ω的电阻，为了顺利完成实验探究，接下来的具体操作是 。
(4)请你为该实验设计一个记录数据的表格。
12. 在“探究电流与电压关系”的实验中，如图甲所示的是某实验小组设计的电路，电源电压为3 V保持不变。
(1)请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小。
(2)连接电路时，开关应该________。
(3)实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数。接下来的操作是________。
A. 换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
B. 将滑片移动到另外几个位置，分别记下电压表和电流表的示数
(4)实验中测得五组数据，并绘制出定值电阻R的I­U图象如图乙所示。分析图象可得：通过定值电阻的电流与其两端的电压成________。
(5)结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于________Ω。
(6)小组同学通过改变滑动变阻器滑片的位置，进行了多次实验，这样做的目的是________。
A. 求出R两端电压和通过R的电流的平均值，可以减小误差
B. 找出通过R的电流和R两端电压之间的普遍关系
(第12题) (第13题)
13. 【实验名称】测量小灯泡的电阻。
【实验电路】如图甲所示电路，电源电压恒为 4. 5 V，某实验小组想利用该电路测量当小灯泡两端电压为2. 5 V时的电阻。
【实验过程】
(1)测量小灯泡电阻的原理是________________(用公式表示)。
(2)开关S闭合前，滑动变阻器滑片P应置于________(填“A”或“B”)端。
(3)请指出电路连接中的不当之处： ______________________________________________________________。
(4)更正错误后，闭合开关并移动滑片，当小灯泡两端电压为2. 5 V时，电流表示数为0. 2 A，则此时小灯泡的电阻为________Ω。
【实验拓展】
(5)同组的小丽还想测量当小灯泡两端电压为3. 8 V时的电阻，但发现电压表“0～15 V”量程损坏，在不改变原有器材的情况下，请写出你的做法： ________________________________________________________________。
(6)小红还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的电流与电压的关系图象，如图乙所示。在这个图象中，横轴应该表示的是________(填“电压”或“电流”)；根据图象分析，在不增加任何器材的情况下，仅利用本实验的器材________(填“能”或“不能”)探究电流与电压的关系。
14. 大梦想通过实验测量额定电压为2. 5 V的小灯泡电阻，图甲是未完成连接的实物电路。
(第14题)
(1)请你按要求，用笔画线代替导线，完成图甲中实物电路的连接。要求滑动变阻器滑片向左移动时，电流表示数增大。
(2)大梦按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是：________________________________(写出一个)。
(3)排除故障后，大梦闭合开关，调节滑动变阻器的滑片，进行多次测量，请你为实验需要测量和计算的物理量设计一个实验数据表格。
(4)大梦又想测某未知电阻Rx的阻值，设计了如图乙所示电路(R为已知阻值的定值电阻)，并设计了如下实验步骤，请帮她把缺少的步骤补全，并写出Rx的表达式。
实验步骤：
A. 按照设计的电路图连接电路；
B. 开关S0闭合、S断开时，读出电流表示数记为I1；
C. _______________________________________________________________。
表达式：Rx＝________(用已知物理量和测出物理量的符号表示)。
三、综合应用题(每空2分，20题3分，21题8分，22题9分，共48分)
15. 电阻为12 Ω的小型加热器正常工作时的电流为0. 5 A，则它正常工作时的电压为______V。现把它接在8 V的电源上，若让它仍能正常工作，需要给它____联一个______Ω的电阻。
16. 把两个分别标有“10 Ω 0. 3 A”和“20 Ω 0. 6 A”的定值电阻并联接入电路，在保证电路元件安全的前提下，电路两端允许加的最大电压为____V，干路中允许通过的最大电流为____A。
17. 在学习滑动变阻器时，小明和同学设计的油量显示装置的原理示意图如图所示，其中R′是定值电阻，R是滑动变阻器，油量表(由电流表改装而成)可显示油箱内油量的多少。由图可知，当油量减少时，滑动变阻器接入电路的电阻阻值________(填“变大”“变小”或“不变”)，油量表的示数将________(填“变大”“变小”或“不变”)，该电路的设计缺陷为____________。
(第17题) (第18题)
(第19题)
18. 如图所示的电路中，电源电压为15 V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0. 3 A变为0. 4 A，则定值电阻R0＝______Ω，滑片位于b点时电压表示数为______V。
19. 阅读全文，回答问题。
随着经济的发展，轿车已经进入普通百姓的家庭。通常，我们需要使用钥匙(也可使用按键式)，借助于马达来完成发动机的启动，汽油进入汽缸燃烧，使发动机能持续运转。
发动机一般有多个汽缸，目前，发动机普遍采用“汽油多点喷射电控系统”，利用各种传感器监测发动机每个汽缸的各种状态，经过微机判断和计算，来控制发动机各个汽缸在不同的工况下的各自喷油时刻、喷油量、点火提前角等，使发动机每个汽缸在不同工况下都能获得合适空燃比的混合物，提高燃油的燃烧效率，从而达到降低汽油机污染物排放的目的。为了保护发动机，应及时散发热量，汽车上还必须添加防冻液，防冻液的沸点比水的沸点高。同时，防冻液的沸点越高，其冰点也就越低，沸点与冰点差值越大，效果越好。
电控汽油喷射系统中的空气供给体系向发动机提供新鲜的空气。以叶片式空气流量计传感器为例，气流对测量叶片的作用力增大时，叶片偏转角度增大，与叶片转轴同轴的电位计滑动臂逆时针转动，使电位计电压输出部分的阻值发生变化，由于输入电压恒定，从而把进气流量的变化转化成输出电压参数的变化(如图甲所示)，实现对进气流量的测量。
(1)汽车点火钥匙相当于电路中的________。
A. 电源 B. 用电器 C. 开关 D. 电动机
(2)叶片式空气流量计传感器中，当气流对测量叶片的作用力变小时，电位计电压输出部分的阻值________(填“变小”“不变”或“变大”)。
(3)某小组选取质量相等的A、B两种类型的防冻液，在同样加热的条件下，得到如图乙所示的“温度—时间”图象，则使发动机散热效果较好的是防冻液________(填“A”或“B”)。
(4)下列电路中，能模拟四缸汽油多点喷射电控系统工作情况的是________。
20. 如图所示的为一身高测量仪的电路图，请在“”“”或“”中选两个填入框，要求被测人身高变高时电表的示数增大。
(第20题)
21. 如图所示，电源电压恒定，R1＝30 Ω，R2＝60 Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0. 1 A。求：
(第21题)
(1)电源电压；
(2)当开关S3断开，S1、S2都闭合时，电流表的示数。
22. 创建生态文明城市需要我们共同关注环境。空气质量指数是环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示。
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图甲所示，已知电源电压U＝18 V，R0是定值电阻，气敏电阻R阻值与AQI的关系如图乙所示(R与AQI成反比)，当空气质量指数AQI为100时，电压表示数为12 V。求：
(第22题)
(1)定值电阻R0的阻值。
(2)判断电压表示数为9 V时对应的空气质量等级。
答案
一、1. D 2. C 3. B 4. A 5. C
6. B 7. A 8. D 9. B 10. B
二、11. 解：(1)如图所示。
(第11题)
(2)最左 (3)移动滑片，使定值电阻两端电压保持2.5 V不变
(4)如表所示。
12. 解：(1)如图所示。
(第12题)
(2)断开 (3)B (4)正比 (5)25 (6)B
13. (1)R＝eq \f(U,I) (2)A (3)电压表正、负接线柱接反了
(4)12.5
(5)将电压表0～3 V量程并联在滑动变阻器的两端
(6)电流；不能
14. 解：(1)如图所示。
(第14题)
(2)小灯泡断路
(3)如表所示。
(4)开关S0、S都闭合时，读出电流表示数记为I2；Req \f(I1,I2－I1)
三、15. 6；串；4 16. 3；0.45
17. 变大；变小；没有开关 点拨：R与R′串联，电路为串联电路，当油箱内的燃油减少时，浮标下降，滑动变阻器的滑片右端向上移动，故滑动变阻器R接入电路的阻值变大，电路的总电阻变大，根据欧姆定律可知电路中的电流变小，即油量表的示数将变小，该电路的设计缺陷为没有开关。
18. 37.5；3.75 19. (1)C (2)变大 (3)A (4)B
20. 解：如图所示。
(第20题)
21. 解：(1)当开关S3闭合，S1、S2都断开时，R1与R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝eq \f(U,R)可得，电源的电压
U＝I(R1＋R2)＝0.1 A×(30 Ω＋60 Ω)＝9 V。
(2)当开关S3断开，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1、R2的电流分别为：
I1＝eq \f(U,R1)＝eq \f(9 V,30 Ω)＝0.3 A，I2＝eq \f(U,R2)＝eq \f(9 V,60 Ω)＝0.15 A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流
I′＝I1＋I2＝0.3 A＋0.15 A＝0.45 A。
22. 解：(1)由电路图可知，定值电阻R0和气敏电阻R串联，电压表测量R0两端的电压。由图乙可知，当空气质量指数AQI为100时，R的阻值为60 Ω，
因为串联电路两端的电压等于各部分电路两端的电压之和，所以此时R两端的电压
UR＝U－U0＝18 V－12 V＝6 V，
因为串联电路中各处的电流相等，所以电路中的电流
I0＝IR＝eq \f(UR,R)＝eq \f(6 V,60 Ω)＝0.1 A，
定值电阻R0＝eq \f(U0,I0)＝eq \f(12 V,0.1 A)＝120 Ω。
(2)当电压表示数为9 V时，
R两端的电压
UR′＝U－U0′＝18 V－9 V＝9 V＝U0′，
由串联分压原理可知，此时R的阻值R′＝R0＝120 Ω，
由图乙可知，此时的空气质量指数为50，由表中数据可知，此时的空气质量等级为优。
题序
1
2
3
4
5
6
7
8
9
10
答案
空气质量
指数(AQI)
0～
50
51～
100
101～
150
151～
200
201～
300
＞300
空气质
量等级
优
良
轻度
污染
中度
污染
重度
污染
严重
污染
实验序号
1
2
3
电阻/Ω
电流/A
实验序号
电压/V
电流/A
小灯泡电阻/Ω
1
2
3
…
