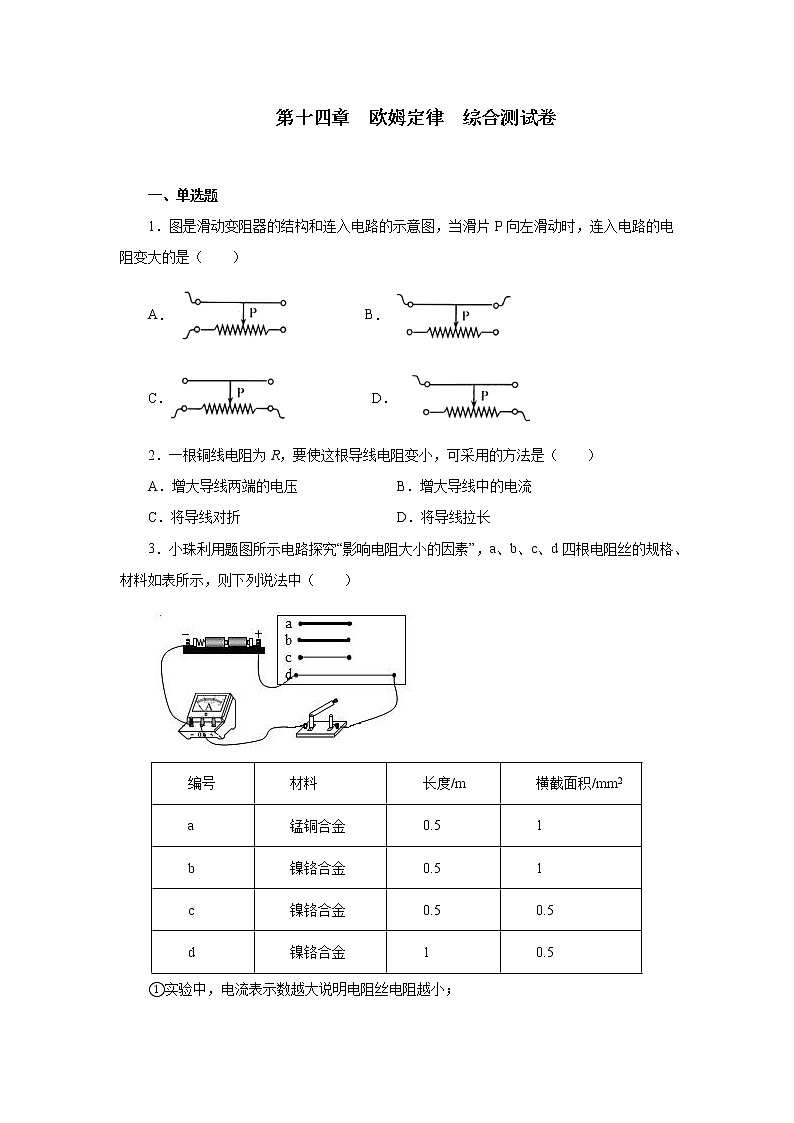

第十四章  欧姆定律  综合测试卷

一、单选题

1．图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（　　）

A．        B．

C．         D．

2．一根铜线电阻为R，要使这根导线电阻变小，可采用的方法是（　　）

A．增大导线两端的电压 B．增大导线中的电流

C．将导线对折 D．将导线拉长

3．小珠利用题图所示电路探究“影响电阻大小的因素”，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中（　　）

①实验中，电流表示数越大说明电阻丝电阻越小；

②研究电阻与长度的关系可选c和d；

③研究电阻与横截面积的关系可选a和c；

④可用电压表替代电流表的位置完成本实验。

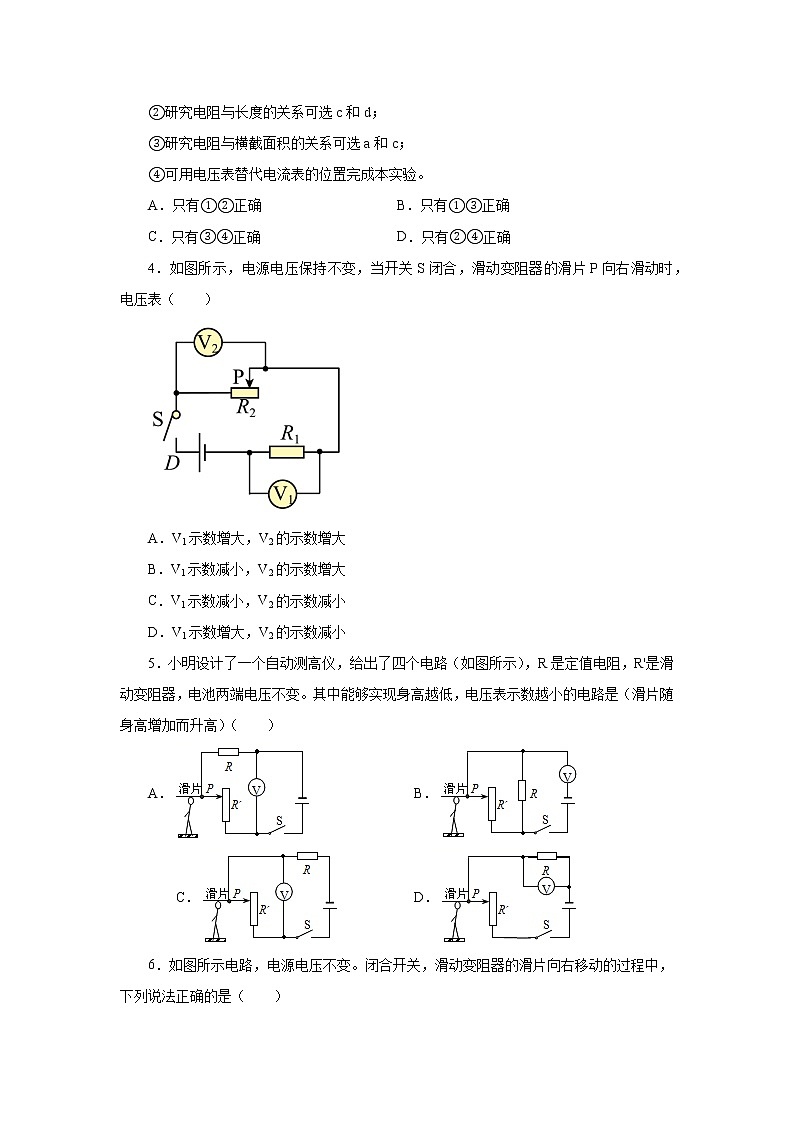

A．只有①②正确 B．只有①③正确

C．只有③④正确 D．只有②④正确

4．如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表（　　）

A．V1示数增大，V2的示数增大

B．V1示数减小，V2的示数增大

C．V1示数减小，V2的示数减小

D．V1示数增大，V2的示数减小

5．小明设计了一个自动测高仪，给出了四个电路（如图所示），R是定值电阻，R'是滑动变阻器，电池两端电压不变。其中能够实现身高越低，电压表示数越小的电路是（滑片随身高增加而升高）（　　）

A．               B．

 C．           D．

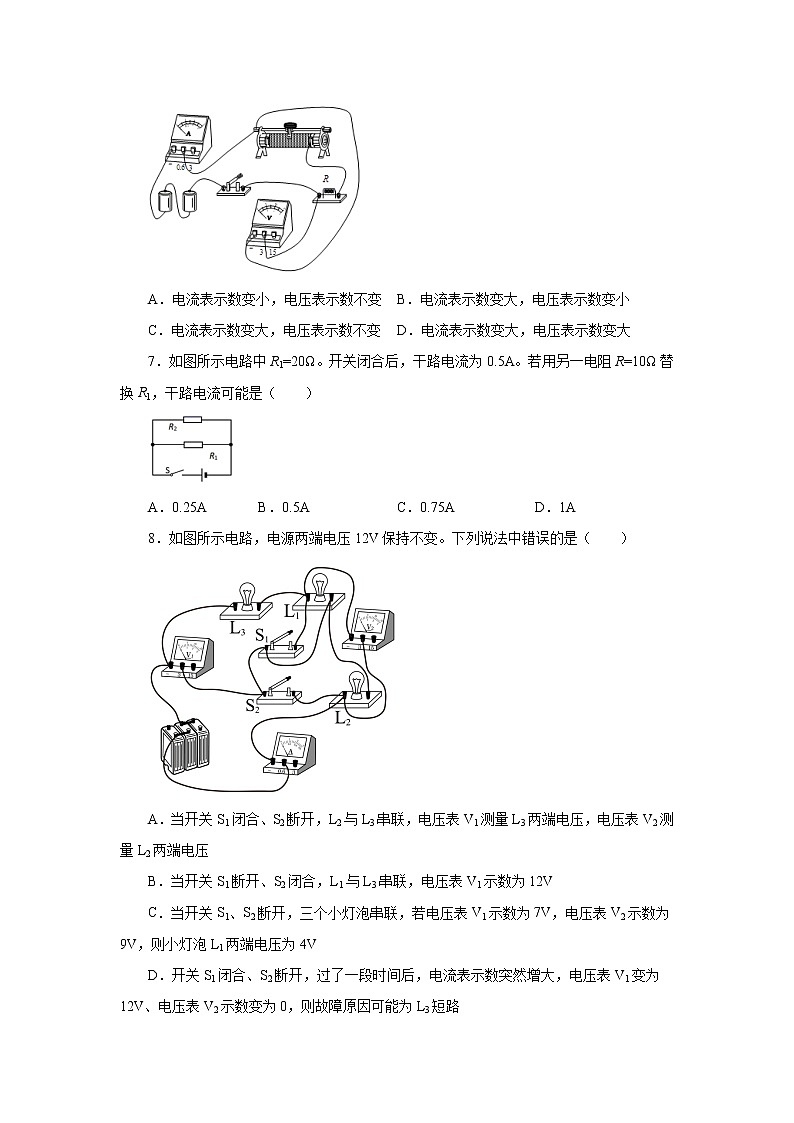

6．如图所示电路，电源电压不变。闭合开关，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（　　）

A．电流表示数变小，电压表示数不变 B．电流表示数变大，电压表示数变小

C．电流表示数变大，电压表示数不变 D．电流表示数变大，电压表示数变大

7．如图所示电路中R1=20Ω。开关闭合后，干路电流为0.5A。若用另一电阻R=10Ω替换R1，干路电流可能是（　　）

A．0.25A B．0.5A C．0.75A D．1A

8．如图所示电路，电源两端电压12V保持不变。下列说法中错误的是（　　）

A．当开关S1闭合、S2断开，L2与L3串联，电压表V1测量L3两端电压，电压表V2测量L2两端电压

B．当开关S1断开、S2闭合，L1与L3串联，电压表V1示数为12V

C．当开关S1、S2断开，三个小灯泡串联，若电压表V1示数为7V，电压表V2示数为9V，则小灯泡L1两端电压为4V

D．开关S1闭合、S2断开，过了一段时间后，电流表示数突然增大，电压表V1变为12V、电压表V2示数变为0，则故障原因可能为L3短路

9．下列说法正确的是（　　）

A．加在导体两端的电压越大，则导体的电阻越大

B．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比

C．导体的电阻等于导体两端电压跟通过导体的电流的比值

D．当导体两端电压为零时，导体的电阻也为零

10．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。下列判断中，正确的是（　　）

A．R0短路，电流表示数变大 B．R1断路，电流表示数变大

C．R1断路，电压表示数变大 D．R0短路，电压表示数变大

11．如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻。R为感光电阻，受到的光照越强，其阻值越小。当烟雾浓度增大时，射向R的光被遮挡，R受到的光照变弱，设电源电压不变。下列说法错误的是（　　）

A．电流表的示数变小 B．电压表的示数变大

C．电压表与电流表的示数之比变大 D．电压表与电流表的示数之比不变

12．如图甲是某生产流水线上的产品输送及计数装置示意图。其中S为激光源，为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）。水平传送带匀速前进，每当传送带上的产品通过S与之间时，射向光敏电阻的光线会被产品挡住。若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω。则（　　）

A．有光照射时光敏电阻的阻值为800Ω

B．有光照射和无光照射时保护电阻两端的电压之比为2：1

C．每1h通过S与之间的产品个数为3000个

D．有光照射和无光照射时光敏电阻的阻值之比为1：2

二、填空题

13．某导体两端的电压为4V，通过导体的电流为0.2A，则导体的电阻为______Ω；如果通过导体的电流变为0.3A，此时该导体两端的电压为______V。

14．若加在一电炉丝两端的电压为9V时，通过电炉丝的电流为1.5A，该电炉丝的电阻为______Ω，若使电压增加到原来的2倍，则该电炉丝的电阻为______Ω。

15．在“研究电流与电阻的关系”实验中，滑动变阻器所起的作用是________，这个实验的结论是 ___________。

16．欧姆定律：导体中的电流跟导体两端的电压成______，跟导体两端的电阻成_______。公式为：  ，变形公式有：U=______，  R=________。

17．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—图像，如图乙所示。分析图像可知，当导体的电阻为______Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为______；实验过程中，小明控制导体两端的电压为______V。

18．如图是小明自制的简易调光灯，闭合开关，回形针向左移动的过程中灯泡亮度应该___________（选填“变亮”、“变暗”或“不变”），小明接着加热铅笔芯，发现灯泡亮度逐渐变亮，这一现象说明，铅笔芯温度越高，电阻越___________（选填“大”或“小”）。

19．如图所示电路图，电源电压为6V，把标有“6V 6W”灯泡L1和标有“6V 3W”灯泡L2接入电路，要使L1、L2并联应闭合开关______；若只闭合开关S2，通过L1，L2的电流之比为______，L1两端的电压为_______V。

20．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）

21．如图所示，闭合开关S，滑动变阻器的滑片P从a端移到b端的过程中，电流表的示数______，电压表的示数______（两空均选填“变大”、“变小”或“不变”）。

22．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）；将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”）。

23．在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输电线总阻值为________Ω。短路位置到甲地的距离是________m。

24．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个_____表。当金属片受到的压力增大时，变阻器的阻值________，压力表示数______（选填“变大”、“变小”或“不变”）。

三、实验题

25．下面是探究“电阻上的电流跟两端电压关系”的实验

（1）小刘设计了如图所示的电路图，其中电源电压为3V，电阻R为20Ω，变阻器上标有“15Ω，1A”字样

①请你帮他选量程：电压表应选_______V，电流表应选_______A；

②上表是小刘记录的数据，请你替小刘写出结论：电阻一定时，_______；

③小刘在实验中想把电压表的示数调到1V，单无论怎样调节都无法达到要求，其原因是_______；

（2）小刘还想用这个电路研究电流跟电阻的关系，并与上表中的第一次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刘的下一步操作是_______，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作。

26．小明利用“伏安法”测量未知电阻Rx的阻值，电源电压约为3V，Rx的阻值约为10Ω。

（1）请用笔画线代替导线，完成图甲实物电路的连接。要求：滑动变阻器的滑片P向左滑动时，电流表示数变大；___________

（2）闭合开关，两电表均无示数。将电压表接在变阻器两端时也无示数，但接在开关两端时有示数，则电路故障是___________。

（3）排除故障后，闭合开关移动变阻器的滑片P至某一位置，此时电压表示数为2.7V，电流表示数如图乙，则未知电阻Rx=___________Ω。

（4）小华认为：不用电流表，只用电压表和阻值为400Ω的定值电阻R0，由图丙同样可以测得未知电阻Rx的阻值。小华设计方案如下：

a、闭合S1、断开S2，读出电压表示数为U1；

b、闭合S1、S2，读出电压表示数为U2.

c、电阻Rx的表达式为Rx=___________（用测量值U1、U2及R0来表示）。

（5）利用上述提供的实验器材，你认为小华设计方案___________（选填“能”或“不能”）准确测得电阻Rx的阻值，你判断的理由是___________。

（6）若将待测电阻换成额定电压2.5V小灯泡测额定功率，通过小灯泡的电流随着它两端电压的变化如图丁所示。分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会___________（选填“增大”、“不变”或“减小”），该小灯泡的额定功率为___________W。

27．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为，其中R、 L、S分别表示导体的电阻、导体的长度和横截面积。而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。材料电阻率的大小与什么有关？小明提出如下猜想：

猜想1：电阻率与材料的长度有关；

猜想2：电阻率与材料的横截面积有关；

猜想3：电阻率与材料的种类有关。

于是小明找来不同规格的导线进行测量，实验数据见下表：

（1）写出电阻率ρ在国际单位制中的单位是___________。

（2）分析比较实验序号1、2的数据，可初步确定猜想1是___________（正确/错误）。

（3）分析比较实验序号___________的数据，可初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是___________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用___________材料作为电阻线圈，这是因为相同规格的这种材料电阻较___________（大/小）。应选用___________材料作输电导线

四、计算题

28．如图所示的电路中，电源电压保持不变，电阻R1＝4Ω，R3＝6Ω，求：

（1）当开关S1、S2都断开时，电流表的示数为0.6A，求电源电压；（画出等效电路图）

（2）当开关S1、S2都闭合时，电流表的示数为2A，求电阻R2的阻值。（画出等效电路图）

29．空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R＝×103Ω。

(1) 电压表示数为6V时气敏电阻R＝？Ω并确定此时对应的空气质量等级。

(2) 更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R0'的阻值应为多大？

参考答案

1．D

2．C

3．A

4．B

5．C

6．C

7．C

8．D

9．C

10．C

11．D

12．B

13．20    6

14．6    6

15．保持电压不变    在电压一定时，导体中的电流跟导体的电阻成反比

16．正比    反比    IR

17．10    2：1    2

18．变亮    小

19．S1S3    1∶1     2

20．A    不变

21．不变    变小

22．导体    亮

23．

24．电压    变大    变大

25．0~3    0~0.6    导体的电流与其两端的电压成正比    滑动变阻器最大值太小    调节滑动变阻器滑片，使电压表的示数为2V

26．    开关断路    9        不能    R0阻值太大，没法准确读取Rx 两端的电压值    增大    0.5

27．Ω·m    错误    1、3    电阻率大小与材料的种类有关    镍铬合金    大    铜

28．（1）6V，；（2）12Ω，

29．(1) 200Ω，优；(2)75Ω
