九年级物理上册 第十四章　探究欧姆定律 单元测试卷（沪粤版 2024年秋）

这是一份九年级物理上册 第十四章　探究欧姆定律 单元测试卷（沪粤版 2024年秋），共10页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

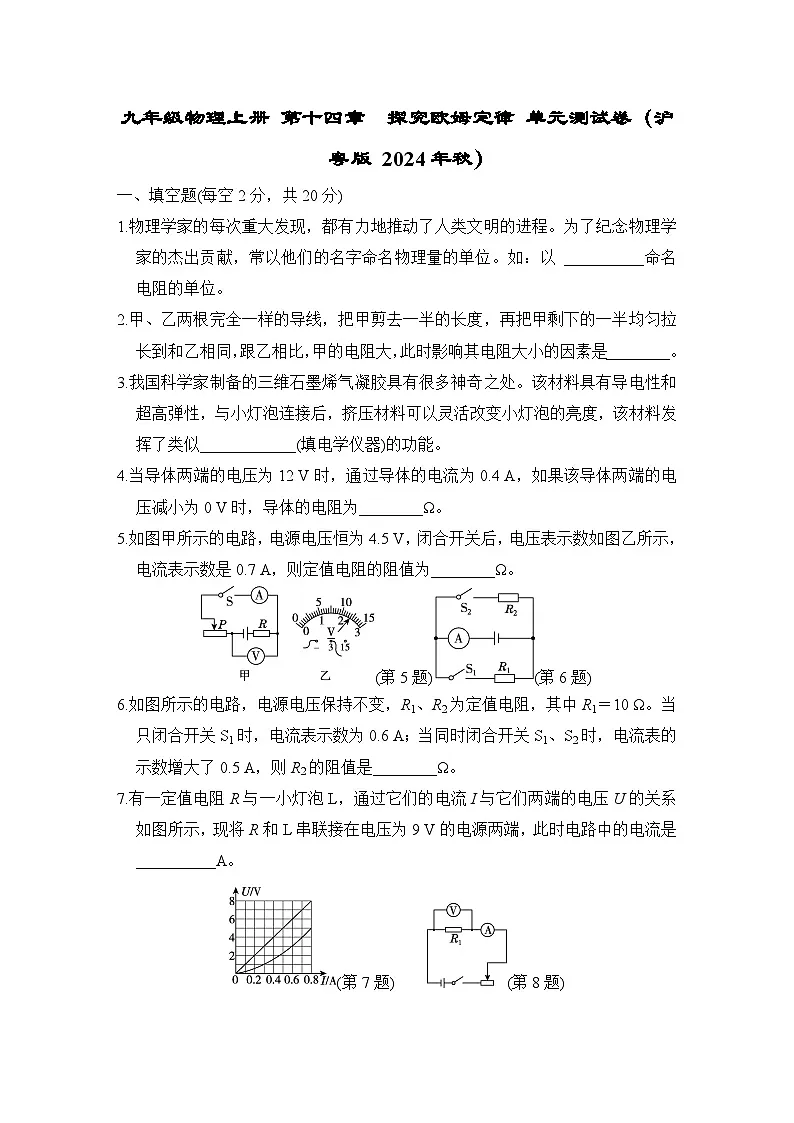

1.物理学家的每次重大发现，都有力地推动了人类文明的进程。为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位。如：以 __________命名电阻的单位。
2.甲、乙两根完全一样的导线，把甲剪去一半的长度，再把甲剩下的一半均匀拉长到和乙相同，跟乙相比，甲的电阻大，此时影响其电阻大小的因素是________。
3.我国科学家制备的三维石墨烯气凝胶具有很多神奇之处。该材料具有导电性和超高弹性，与小灯泡连接后，挤压材料可以灵活改变小灯泡的亮度，该材料发挥了类似____________(填电学仪器)的功能。
4.当导体两端的电压为12 V时，通过导体的电流为0.4 A，如果该导体两端的电压减小为0 V时，导体的电阻为________Ω。
5.如图甲所示的电路，电源电压恒为4.5 V，闭合开关后，电压表示数如图乙所示，电流表示数是0.7 A，则定值电阻的阻值为________Ω。
(第5题)(第6题)
6.如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1＝10 Ω。当只闭合开关S1时，电流表示数为0.6 A；当同时闭合开关S1、S2时，电流表的示数增大了0.5 A，则R2的阻值是________Ω。
7.有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的关系如图所示，现将R和L串联接在电压为9 V的电源两端，此时电路中的电流是__________A。
(第7题) (第8题)

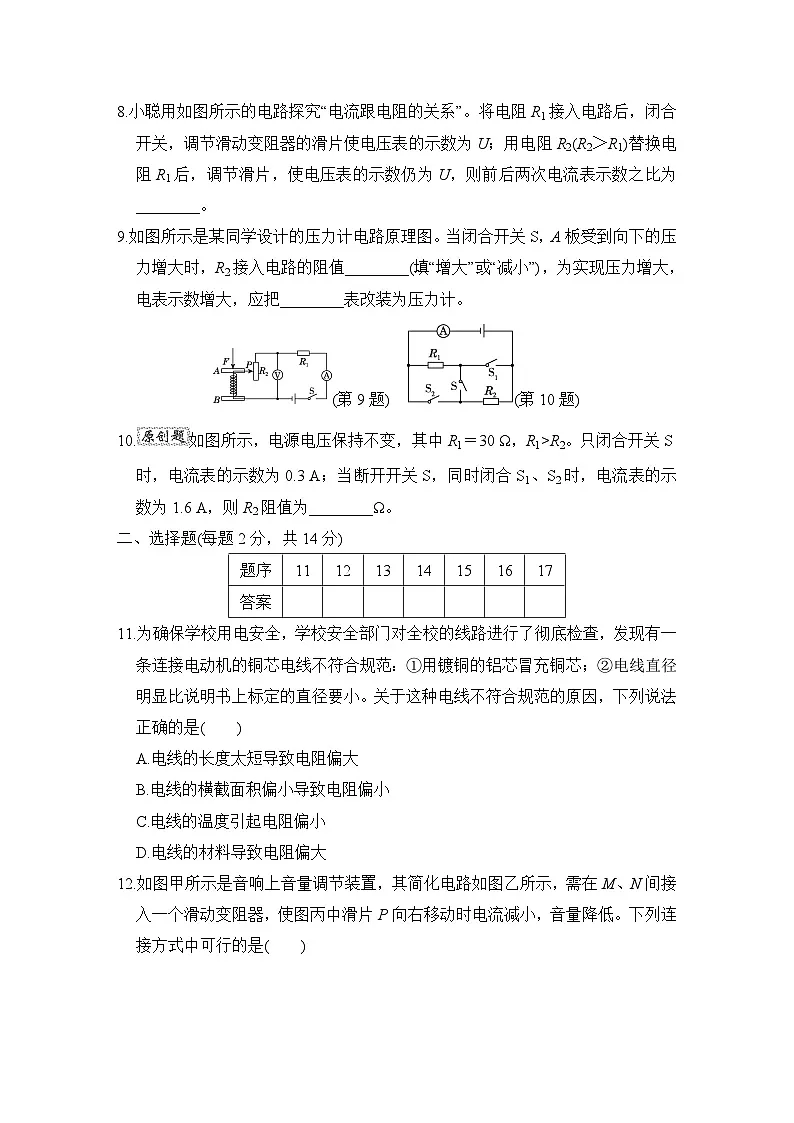

8.小聪用如图所示的电路探究“电流跟电阻的关系”。将电阻R1接入电路后，闭合开关，调节滑动变阻器的滑片使电压表的示数为U；用电阻R2(R2＞R1)替换电阻R1后，调节滑片，使电压表的示数仍为U，则前后两次电流表示数之比为________。
9.如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值________(填“增大”或“减小”)，为实现压力增大，电表示数增大，应把________表改装为压力计。
(第9题) (第10题)
10.如图所示，电源电压保持不变，其中R1＝30 Ω，R1>R2。只闭合开关S时，电流表的示数为0.3 A；当断开开关S，同时闭合S1、S2时，电流表的示数为1.6 A，则R2阻值为________Ω。
二、选择题(每题2分，共14分)
11.为确保学校用电安全，学校安全部门对全校的线路进行了彻底检查，发现有一条连接电动机的铜芯电线不符合规范：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小。关于这种电线不符合规范的原因，下列说法正确的是( )
A.电线的长度太短导致电阻偏大
B.电线的横截面积偏小导致电阻偏小
C.电线的温度引起电阻偏小
D.电线的材料导致电阻偏大
12.如图甲所示是音响上音量调节装置，其简化电路如图乙所示，需在M、N间接入一个滑动变阻器，使图丙中滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是( )
(第12题)
A.M接A，N接B B.M接C，N接D
C.M接C，N接B D.M接A，N接D
13.如图所示的是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是( )
(第13题)
A.测量定值电阻的阻值——调节定值电阻两端的电压
B.测量小灯泡的阻值——多次测量求平均值，减小误差
C.探究电流与电压的关系——控制定值电阻两端的电压不变
D.探究电流与电阻的关系——调节定值电阻两端电压成倍数变化
14.图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动，且移动时始终保持两滑片之间的距离不变。下列说法中正确的是( )
(第14题)
A.向左移动时，电流表示数变小
B.无论向左还是向右移动，电流表示数都变小
C.滑片位于滑动变阻器中点时，电流表的示数最小
D.滑片移动到滑动变阻器最右端时，电流表的示数最小
15.如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.1 A；当开关S、S2闭合，S1断开时，电流表A的示数为0.3 A；当开关都闭合时，电流表A的示数为0.6 A，则( )
(第15题)
A.R1：R2：R3＝1：2：3
B.R1：R2：R3＝3：2：1
C.R1：R2：R3＝6：3：2
D.R1：R2：R3＝2：3：6
16.为了保护环境，很多农村都不再使用燃煤，而使用天然气，如图是一种天然气泄漏检测仪的简化电路图，其中电源电压不变，R是气敏电阻，其阻值会随天然气浓度的增大而减小，R0为定值电阻，闭合开关S，下列判断中正确的是( )
(第16题)
A.当天然气的浓度增大时，电压表示数变小，电流表示数变小
B.当天然气的浓度增大时，电压表示数变小，电流表示数变大
C.当天然气的浓度减小时，电压表和电流表示数的比值不变
D.当天然气的浓度减小时，电路中的电流变大
17.在如图甲、乙所示的电路中，所有元件均完好，电源电压相等且保持不变。已知R1、R2、R3为定值电阻，R4为滑动变阻器(滑片在中点附近某位置)。闭合开关，两个电路中有两个电流表的示数相同，则下列选项正确的是( )
(第17题)
A.若A1与A2示数相同，则R2短路
B.若A2与A4示数相同，则R2＞R3
C.若A3与A4示数相同，则R2＝R3
D.若A1与A4示数相同，则R1＋R2＝R3＋R4
三、实验题(第18题、19题每题4分，第20题8分，共16分)
18.如图甲所示，为某同学“测量小灯泡电阻”的实验电路图，其中电源电压恒定，小灯泡正常发光时的电压为2.5 V。
(第18题)
(1)根据电路图连接好电路后，检查电路时发现电流表的指针如图乙所示，接下来的操作是________________。
(2)实验中测量出了小灯泡在不同电压下对应的电流值，并绘制出了小灯泡的I­U图像(如图丙所示)，则小灯泡正常工作时的电阻为__________Ω。
19.小宁在“探究电流与电阻的关系”的实验中，用到的器材有：学生电源(4.5 V)、五个定值电阻(阻值分别为5 Ω、10 Ω、15 Ω、20 Ω及25 Ω)、滑动变阻器R′、电压表、电流表、开关、导线若干。
(第19题)
(1)小宁将5 Ω的电阻接入电路中后，闭合开关，移动滑动变阻器滑片，电流表示数如图乙所示；保持滑动变阻器滑片的位置不变，断开开关，把R换为10 Ω的电阻接入电路。闭合开关，应向______(填“左”或“右”)端移动滑片，直至电压表示数为________V时，读出电流表的示数。
(2)在将25 Ω的电阻接入电路后，小宁同学无论如何移动滑片都无法使电压表示数与前四组相同，请你给他提一个解决措施：__________________(填一条即可)。
20.图甲为伏安法测电阻的实验电路图。
(第20题)
(1)闭合开关前，滑动变阻器的滑片P应置于________(填“a”或“b”)端。
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是______________________________________________。
(3)处理完以上问题后，某次实验中电流表和电压表示数如图乙和丙所示，则该电阻的阻值为________Ω。
(4)如果没有电压表，可以用最大阻值为R0的滑动变阻器和如图丁所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1，滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx＝____________。(用题中所给物理量的符号表示)
四、计算题(第21题8分，第22题12分，共20分；解答要有必要的公式和过程)
21.如图，图甲是小灯泡L和电阻R的I­U图像，将小灯泡L和电阻R接入图乙所示电路中。已知灯泡正常发光时通过它的电流为0.5 A。
(1)求定值电阻R的大小；
(2)只闭合开关S1时，灯泡恰能正常发光。当再闭合开关S2时，求电流表示数。
(第21题)
22.图甲是某电子秤的电路原理图。若电源输出的电压为6 V，R0为定值电阻，电压表量程为0～3 V，压敏电阻的阻值与所受压力大小的变化关系如图乙所示。闭合开关，当压敏电阻所受压力为0时电压表示数为1 V；将某待测物体放到压敏电阻上，电压表示数为2 V。
(1)求电阻R0的阻值。
(2)求该待测物体的重力。
(3)使用一段时间后，电源输出的电压降为5.4 V，在不更换电源和电压表量程的条件下，若要保持该电子秤最大量程不变，请通过计算说明应将R0更换为多大的定值电阻。
(第22题)
题序
11
12
13
14
15
16
17
答案
答案
一、1.欧姆 2.横截面积 3.滑动变阻器
4．30 5.3 6.12 7.0.6 8.R2R1
9．增大；电压 点拨：当压力增大时，R2阻值增大，则由欧姆定律可知，电路中电流变小，电流表示数变小，R1两端电压减小，R2两端电压变大，电压表测R2两端的电压，电压表示数变大，则为实现压力增大，电表示数增大，应把电压表改装为压力计。
10．10 点拨：由图可知，只闭合S时，R1、R2串联，电流表测电路中的电流，电源电压U＝I1(R1＋R2)＝0.3 A×(30 Ω＋R2) ①；断开开关S，同时闭合S1、S2时，R1、R2并联，电流表在干路中，I′＝eq \f(U,R1)＋eq \f(U,R2)＝eq \f(U,30 Ω)＋eq \f(U,R2)＝1.6 A ②，联立①②式并结合题意得，R2＝10 Ω。
二、11.D 12.C 13.A
14．D 15.C 16.C
17．B 点拨：由甲图可知，R1与R2并联，电流表A1测通过R1的电流，电流表A2测干路电流，电流表A3测通过R2的电流；由乙图可知，R3与R4串联，电流表A4测串联电路的电流；若A1与A2示数相同，则说明R2中没有电流通过，即R2断路，故A错误；由于R1与R2并联，电流表A2测干路电流，根据并联电路电阻的特点和欧姆定律可知：R2＞R并＝eq \f(U,I2)；由于R3与R4串联，根据串联电路电阻的特点和欧姆定律可知：R3＜R串＝eq \f(U,I4)；若A2与A4示数相同，则R并＝R串，R2＞R3，故B正确；电流表A3测通过R2的电流，根据欧姆定律可得：R2＝eq \f(U,I3)；由于R3与R4串联，根据串联电路电阻的特点和欧姆定律可知：R3＜R串＝eq \f(U,I4)；若A3与A4示数相同，则R2＝R串＞R3，故C错误；R1＝eq \f(U,I1)，R串＝eq \f(U,I4)，R串＝R3＋R4，若A1与A4示数相同，则R1＝R串＝R3＋R4，故D错误。
三、18.(1)电流表校零
(2)10
19．(1)左；2.5
(2)改换阻值较大的滑动变阻器
20．(1)a
(2)所选电流表量程过大
(3)10
(4)eq \f(I1,I2－I1)R0
四、21.解：(1)由图甲可知，定值电阻两端的电压为2 V时，通过定值电阻的电流为0.2 A，根据欧姆定律可得，定值电阻的阻值R＝eq \f(UR,IR)＝eq \f(2 V,0.2 A)＝10 Ω。
(2)只闭合开关S1时，电路为L的简单电路，灯泡恰能正常发光，则此时通过灯泡的电流为0.5 A，由图甲可知此时灯泡两端的电压为2 V，则电源电压为2 V，再闭合开关S2时，灯泡和定值电阻并联接入电路，电流表测干路电流，由图甲可知此时通过定值电阻的电流为0.2 A，并联电路中干路电流等于各支路电流之和，I＝IL＋IR＝0.5 A＋0.2 A＝0.7 A，电流表示数为0.7 A。
22．解：(1)由图甲可知，R0、R1串联，电压表测量R0两端电压；由图乙可知，当压力为零时，压敏电阻的阻值R1＝200 Ω，根据串联电路的电压规律，压敏电阻两端电压：U1＝U－U0＝6 V－1 V＝5 V，电路中的电流为I＝eq \f(U1,R1)＝eq \f(5 V,200 Ω)＝0.025 A；定值电阻R0的阻值R0＝eq \f(U0,I)＝eq \f(1 V,0.025 A)＝40 Ω。
(2)将某待测物体放到压敏电阻上，电压表示数为2 V，此时电路中的电流I′＝eq \f(U0′,R0)＝eq \f(2 V,40 Ω)＝0.05 A；压敏电阻两端的电压：U1′＝U－U0′＝6 V－2 V＝4 V，则压敏电阻的阻值：R1′＝eq \f(U1′,I′)＝eq \f(4 V,0.05 A)＝80 Ω；由图乙可知，压敏电阻所受压力为3 000 N，则该待测物体的重力为3 000 N。
(3)由图乙可知，压力越大，压敏电阻阻值越小，由串联电路分压规律可知，压敏电阻两端的电压越小，由串联电路电压的规律可知R0两端的电压越大，即电压表的示数越大，当最大压力是4 000 N时，R1″＝40 Ω，而R0＝40 Ω，电源电压是6 V，R0两端的电压是3 V，电压表的最大示数是3 V，电源输出的电压降为5.4 V，在不更换电源和电压表量程的条件下，若要保持该电子秤最大量程不变，由串联电路分压规律可知：eq \f(R1″,R0′)＝eq \f(U′－U大,U大)，代入数据可得：eq \f(40 Ω,R0′)＝eq \f(5.4 V－3 V,3 V)，解得：R0′＝50 Ω。
