物理九年级全册3 欧姆定律单元测试一课一练
展开
这是一份物理九年级全册3 欧姆定律单元测试一课一练，文件包含第14章《欧姆定律》单元测试卷提升卷原卷版docx、第14章《欧姆定律》单元测试卷提升卷解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）

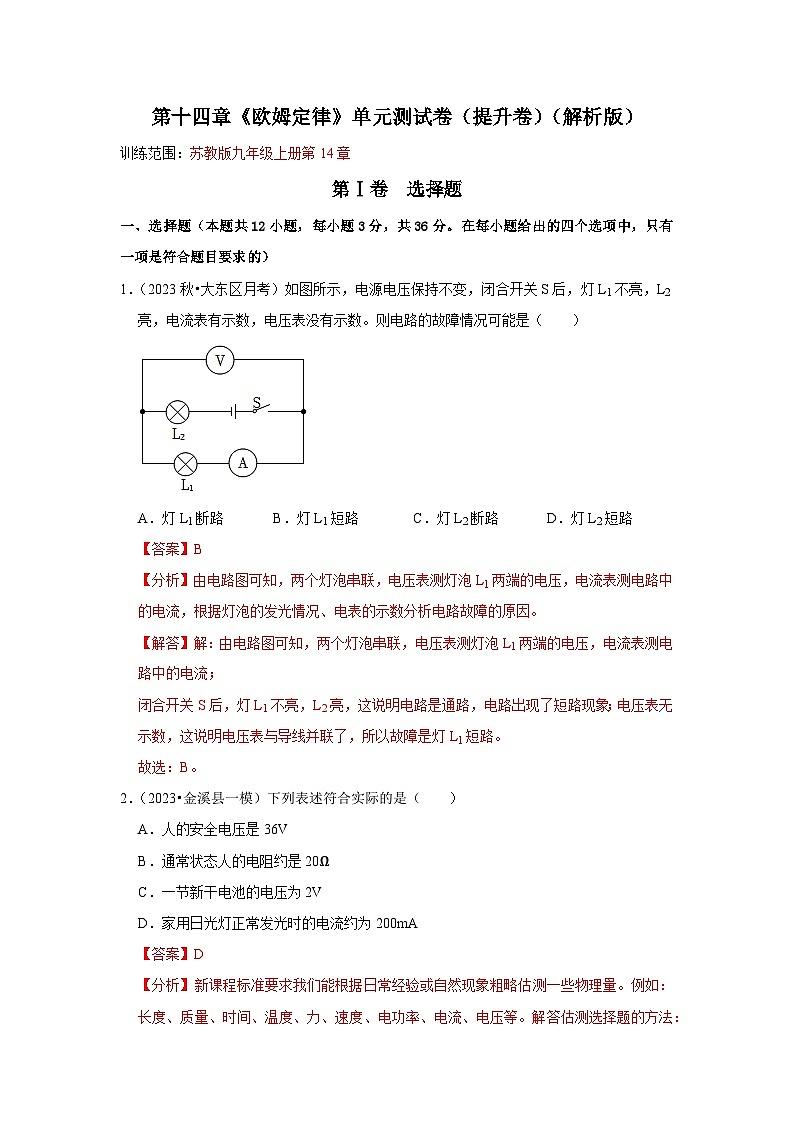

1．（2023秋•大东区月考）如图所示，电源电压保持不变，闭合开关S后，灯L1不亮，L2亮，电流表有示数，电压表没有示数。则电路的故障情况可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
2．（2023•金溪县一模）下列表述符合实际的是（ ）
A．人的安全电压是36V
B．通常状态人的电阻约是20Ω
C．一节新干电池的电压为2V
D．家用日光灯正常发光时的电流约为200mA

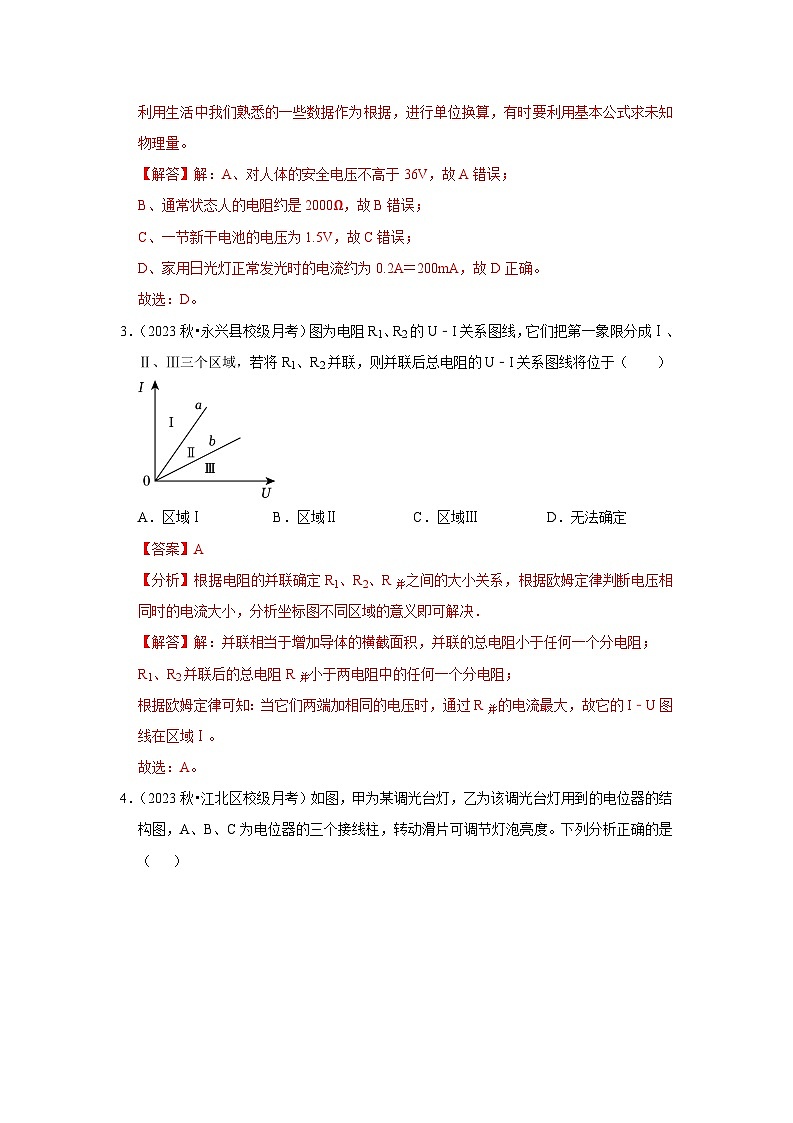

3．（2023秋•永兴县校级月考）图为电阻R1、R2的U﹣I关系图线，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1、R2并联，则并联后总电阻的U﹣I关系图线将位于（ ）
A．区域ⅠB．区域ⅡC．区域ⅢD．无法确定

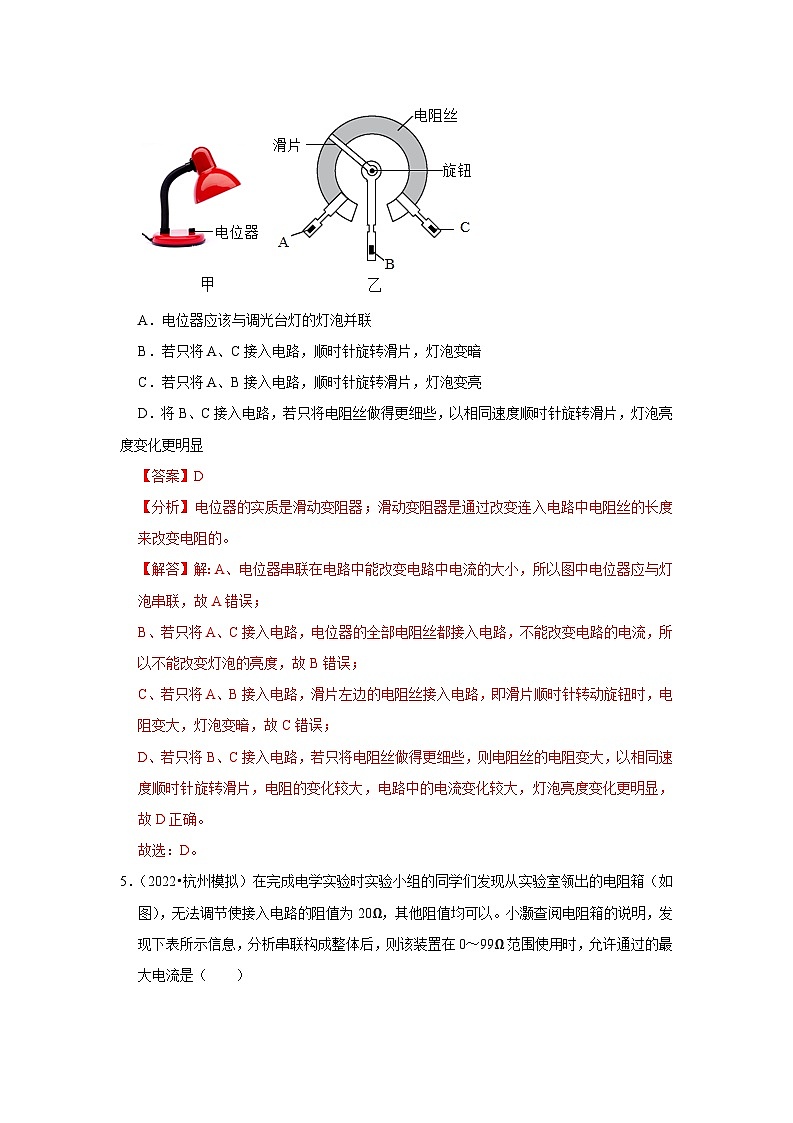

4．（2023秋•江北区校级月考）如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
5．（2022•杭州模拟）在完成电学实验时实验小组的同学们发现从实验室领出的电阻箱（如图），无法调节使接入电路的阻值为20Ω，其他阻值均可以。小灏查阅电阻箱的说明，发现下表所示信息，分析串联构成整体后，则该装置在0～99Ω范围使用时，允许通过的最大电流是（ ）
A．2AB．1.5AC．1AD．0.5A

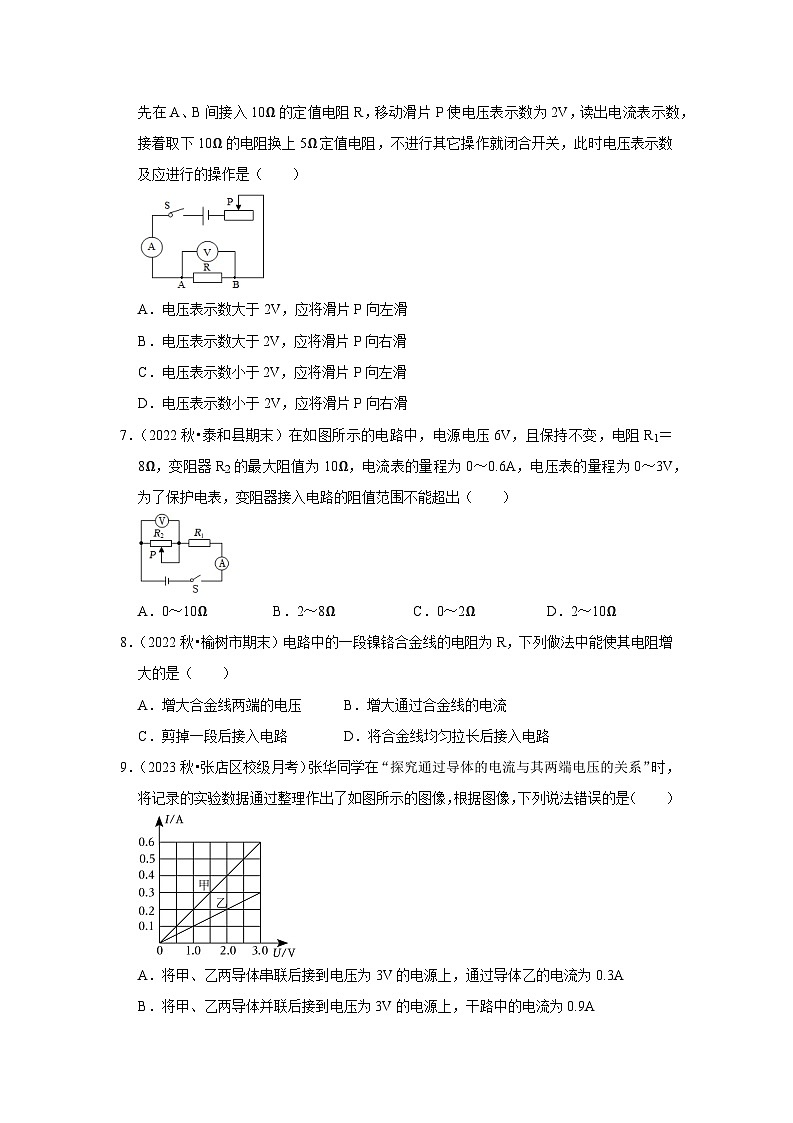

6．（2022秋•柘城县期末）在探究“电压一定时，电流与电阻关系”的实验中，如图所示。先在A、B间接入10Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数，接着取下10Ω的电阻换上5Ω定值电阻，不进行其它操作就闭合开关，此时电压表示数及应进行的操作是（ ）
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
7．（2022秋•泰和县期末）在如图所示的电路中，电源电压6V，且保持不变，电阻R1＝8Ω，变阻器R2的最大阻值为10Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，为了保护电表，变阻器接入电路的阻值范围不能超出（ ）
A．0～10ΩB．2～8ΩC．0～2ΩD．2～10Ω
8．（2022秋•榆树市期末）电路中的一段镍铬合金线的电阻为R，下列做法中能使其电阻增大的是（ ）
A．增大合金线两端的电压 B．增大通过合金线的电流
C．剪掉一段后接入电路 D．将合金线均匀拉长后接入电路
9．（2023秋•张店区校级月考）张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）
A．将甲、乙两导体串联后接到电压为3V的电源上，通过导体乙的电流为0.3A
B．将甲、乙两导体并联后接到电压为3V的电源上，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成正比
D．甲和乙都是定值电阻，且导体甲的电阻小于导体乙的电阻
10．（2023秋•朝阳区期中）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（ ）
A．油量表可用电压表改装
B．油面升高，油量表示数变小
C．通过R0和R的电流之比始终不变
D．油面升高，R接入电路中的电阻变大
11．（2022秋•天河区校级期末）关于图甲、乙中各物理量的关系有以下的描述：
①I1＝I2＝I3＝I4；
②U1＝U2＝U3＝U4；
③U3＝U4，U2≠U4；
④I1＝I2，I2≠I4。
其中正确的是（ ）
A．②④B．①②C．③④D．①③
12．（2023秋•永兴县校级月考）如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3AB．0.6AC．0.9AD．1.2A
二、填空题（本题共10小题，每空1分，共22分）
13．（2023秋•香坊区校级月考）如图所示，a、b两段导体的材料、长度相同，b的直径是a的2倍，将其连在一起接入电路，当a通过0.6A的电流时，通过b的电流是 A，a的电阻 b的电阻（选填“大于”“小于”或“等于”）。
14．（2023秋•江北区校级月考）电阻的单位是为了纪念物理学家 而命名的。电阻器的铭牌上标有“50Ω 1A”。“1A”的意思是 。
15．（2022•宿城区二模）图甲是小伟探究“导体中电流与电阻的关系”的实验电路图，图乙是他根据实验数据描绘出的I﹣R关系图象。由图象可得出结论
，他每次控制电阻的两端电压为 V不变。
16．（2023•景德镇二模）如图所示电路，开关S闭合后，电压表测的是 （填“R1”或“R2”）两端电压。一段时间后，两电表示数都变大，则故障可能是 （填“R1短路”“R1断路”或“R2短路”）。
17．（2022秋•北碚区校级月考）R1＝10Ω，R2＝15Ω，将它们 （选填“串联”或“并联”）接入电路总电阻最大，若用总电阻最小的接法接入电路，它们的总电阻为 Ω。
18．（2020秋•金牛区校级期中）如图，若将M、N与A、D连接，则滑片向右滑动时电流
；若要求滑片向左滑动时电流表示数变小，应该选 接线柱和 接线柱。
19．（2022秋•兴化市期中）如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个 ，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱 （选填“A、B”、“B、C”或“A、C”）连接入电路中。
20．（2023秋•西丰县期中）如图所示的电路，电阻R0为12Ω。闭合开关S1，将单刀双掷开关S2掷于b端，电阻R0与Rx是 联的，电压表示数为1.5V；将S2切换到a端，电压表示数为2.5V，则电阻Rx的阻值为 Ω。
21．（2023•焦作三模）如图所示，电源电压保持不变，R1＝10Ω、R2＝30Ω。只闭合开关S时，电流表的示数为0.3A，则电源电压为 V；当断开开关S，同时闭合S1、S2 时，电流表的示数为 A。
22．（2023•滕州市校级模拟）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：
（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω。
三．解答题（本题共8小题，共42分）
23．（2022秋•涟水县期末）如图，“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮；当飞机严重右倾时，红灯亮。请完成电路连接。
24．（2022•揭东区一模）如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法。导线不能交叉。
25．（2023秋•伊州区校级期中）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。
（1）该实验是通过观察 间接地比较电阻丝电阻的大小，这种实验方法叫 ；
（2）选用电阻丝b、c分别接入电路中，是为了探究电阻大小跟导体的 是否有关；
（3）近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）。
26．（2023秋•二道区校级月考）小北利用如图甲的电路探究“电流与电压、电阻的关系”。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。
（1）他连接成了图甲所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线（连线不要交叉）。
（2）他接入阻值为10Ω的电阻进行实验，并得出如表中的数据，对数据进行分析后得出实验初步结论是：电阻一定时，通过电阻的电流与它两端的电压成 。
（3）小北同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图乙，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小北选取的是阻值为 Ω的定值电阻。
（4）在小北探究电流与电阻关系时，根据电流与电阻关系的图像（图乙）中，当定值电阻为15Ω时，滑动变阻器应接入多少欧才能完成实验；此时该电路工作20s，则所消耗的电能为多少焦。（写出必要的文字说明、表达式及最后结果）
27．（2023•裕华区校级二模）如图1是小明同学探究“电阻一定时，电流与电压关系”的实验电路，已知所选定值电阻阻值为10Ω；
（1）正准备闭合开关时，同组的成员小华拦住他，说导线接错了。请你帮他检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上；
（2）连接电路时，在闭合开关前滑片应置于最 端（选填“左”或“右”）；
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。若故障只可能出现在定值电阻或滑动变阻器中，则故障原因是 ；
（4）排除电路故障后继续进行实验，小明同学测得的实验数据如表格所示，小明感觉这些数据均有问题，你认为造成这一问题的原因最可能是 ；
（5）实验表明：在电阻一定的情况下， ；
（6）小明同学想用小灯泡代替定值电阻进行实验，老师说不可行，原因是
；
【拓展】小明找到了两个规格相同的定值电阻R1和R2并进行阻值的测量（阻值在500Ω以上），由于电阻太大，接入电路后无法用电流表准确测出电流，因此设计了如图2的电路图。
已知电压表所接量程的内阻为3000Ω，小明进行了如下操作：
①闭合S、S1，断开S2，读出电压表示数为1.2V；
②闭合S、S2，断开S1，读出电压表示数为2.8V；
则定值电阻的阻值为 。
28．（2023秋•开福区校级月考）如图所示的电路中，电阻R1＝30Ω，闭合开关S，电流表A1的示数为0.4A，电流表A的示数为1.2A。求：
（1）通过R2的电流大小；
（2）电源电压的大小；
（3）电阻R2的阻值。
29．（2023秋•思明区校级月考）如图所示，电源电压U＝10V，R1＝20Ω，闭合开关S，电压表的示数是6V。
（1）通过R1的电流；
（2）R2的电阻。
30．（2023春•雨花区校级期中）无人自动售货机内部具有硬币直径、硬币质量、硬币材质等检测模块。其质量检测模块简化后，原理示意图如图甲所示，自动售货机开机时，开关S呈闭合状态。OAB为一轻质杠杆，O为支点，A点下方压杆质量可忽略不计。OA与OB的长度之比为LOA：LOB＝1：10；电源电压恒定，R0为定值电阻，电压表和电流表经改造后，电压表量程为0～12V，电流表量程为0～1A，电阻R为力敏电阻，其阻值与所受压力的关系如图乙所示。使用该售货机购买一件商品可以多次投入硬币，但一次只能投入一枚硬币，投入的硬币沿着斜面平稳、缓慢地滑入储币盒内（储币盒质量不计）。当硬币投入储币盒后，售货机会根据R0两端的电压值，分析硬币的总质量，结合其他检测模块，判断投入硬币的面值、数量。若1枚1角硬币的质量为3g，1枚5角硬币的质量为4g，1枚1元硬币的质量为6g，g取10N/kg，请求解下列问题：
（1）若投入1枚1元硬币和1枚5角硬币后，求力敏电阻R受到的压力；
（2）若投入1枚1元硬币和1枚5角硬币，电压表示数为8V；若投入4枚1元硬币和2枚1角硬币，电压表示数为10V。求定值电阻R0的阻值和电源电压；挡位
×1
×10
×100
×1000
允许通过最大电流
1
0.5
0.09
0.02
电压U/V
1
15
2
25
电流I/A
0.1
0.15
02
025
数据序号
1
2
3
4
电压U/V
1
1.6
2
2.4
电流I/A
0.12
0.18
0.22
0.26
第Ⅰ卷 选择题
一、选择题（本题共12小题，每小题3分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2023秋•大东区月考）如图所示，电源电压保持不变，闭合开关S后，灯L1不亮，L2亮，电流表有示数，电压表没有示数。则电路的故障情况可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
2．（2023•金溪县一模）下列表述符合实际的是（ ）
A．人的安全电压是36V
B．通常状态人的电阻约是20Ω
C．一节新干电池的电压为2V
D．家用日光灯正常发光时的电流约为200mA
3．（2023秋•永兴县校级月考）图为电阻R1、R2的U﹣I关系图线，它们把第一象限分成Ⅰ、Ⅱ、Ⅲ三个区域，若将R1、R2并联，则并联后总电阻的U﹣I关系图线将位于（ ）
A．区域ⅠB．区域ⅡC．区域ⅢD．无法确定
4．（2023秋•江北区校级月考）如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A．电位器应该与调光台灯的灯泡并联
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C．若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D．将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
5．（2022•杭州模拟）在完成电学实验时实验小组的同学们发现从实验室领出的电阻箱（如图），无法调节使接入电路的阻值为20Ω，其他阻值均可以。小灏查阅电阻箱的说明，发现下表所示信息，分析串联构成整体后，则该装置在0～99Ω范围使用时，允许通过的最大电流是（ ）
A．2AB．1.5AC．1AD．0.5A
6．（2022秋•柘城县期末）在探究“电压一定时，电流与电阻关系”的实验中，如图所示。先在A、B间接入10Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数，接着取下10Ω的电阻换上5Ω定值电阻，不进行其它操作就闭合开关，此时电压表示数及应进行的操作是（ ）
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
7．（2022秋•泰和县期末）在如图所示的电路中，电源电压6V，且保持不变，电阻R1＝8Ω，变阻器R2的最大阻值为10Ω，电流表的量程为0～0.6A，电压表的量程为0～3V，为了保护电表，变阻器接入电路的阻值范围不能超出（ ）
A．0～10ΩB．2～8ΩC．0～2ΩD．2～10Ω
8．（2022秋•榆树市期末）电路中的一段镍铬合金线的电阻为R，下列做法中能使其电阻增大的是（ ）
A．增大合金线两端的电压 B．增大通过合金线的电流
C．剪掉一段后接入电路 D．将合金线均匀拉长后接入电路
9．（2023秋•张店区校级月考）张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）
A．将甲、乙两导体串联后接到电压为3V的电源上，通过导体乙的电流为0.3A
B．将甲、乙两导体并联后接到电压为3V的电源上，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成正比
D．甲和乙都是定值电阻，且导体甲的电阻小于导体乙的电阻
10．（2023秋•朝阳区期中）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（ ）
A．油量表可用电压表改装
B．油面升高，油量表示数变小
C．通过R0和R的电流之比始终不变
D．油面升高，R接入电路中的电阻变大
11．（2022秋•天河区校级期末）关于图甲、乙中各物理量的关系有以下的描述：
①I1＝I2＝I3＝I4；
②U1＝U2＝U3＝U4；
③U3＝U4，U2≠U4；
④I1＝I2，I2≠I4。
其中正确的是（ ）
A．②④B．①②C．③④D．①③
12．（2023秋•永兴县校级月考）如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3AB．0.6AC．0.9AD．1.2A
二、填空题（本题共10小题，每空1分，共22分）
13．（2023秋•香坊区校级月考）如图所示，a、b两段导体的材料、长度相同，b的直径是a的2倍，将其连在一起接入电路，当a通过0.6A的电流时，通过b的电流是 A，a的电阻 b的电阻（选填“大于”“小于”或“等于”）。
14．（2023秋•江北区校级月考）电阻的单位是为了纪念物理学家 而命名的。电阻器的铭牌上标有“50Ω 1A”。“1A”的意思是 。
15．（2022•宿城区二模）图甲是小伟探究“导体中电流与电阻的关系”的实验电路图，图乙是他根据实验数据描绘出的I﹣R关系图象。由图象可得出结论
，他每次控制电阻的两端电压为 V不变。
16．（2023•景德镇二模）如图所示电路，开关S闭合后，电压表测的是 （填“R1”或“R2”）两端电压。一段时间后，两电表示数都变大，则故障可能是 （填“R1短路”“R1断路”或“R2短路”）。
17．（2022秋•北碚区校级月考）R1＝10Ω，R2＝15Ω，将它们 （选填“串联”或“并联”）接入电路总电阻最大，若用总电阻最小的接法接入电路，它们的总电阻为 Ω。
18．（2020秋•金牛区校级期中）如图，若将M、N与A、D连接，则滑片向右滑动时电流
；若要求滑片向左滑动时电流表示数变小，应该选 接线柱和 接线柱。
19．（2022秋•兴化市期中）如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个 ，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱 （选填“A、B”、“B、C”或“A、C”）连接入电路中。
20．（2023秋•西丰县期中）如图所示的电路，电阻R0为12Ω。闭合开关S1，将单刀双掷开关S2掷于b端，电阻R0与Rx是 联的，电压表示数为1.5V；将S2切换到a端，电压表示数为2.5V，则电阻Rx的阻值为 Ω。
21．（2023•焦作三模）如图所示，电源电压保持不变，R1＝10Ω、R2＝30Ω。只闭合开关S时，电流表的示数为0.3A，则电源电压为 V；当断开开关S，同时闭合S1、S2 时，电流表的示数为 A。
22．（2023•滕州市校级模拟）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：
（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω。
三．解答题（本题共8小题，共42分）
23．（2022秋•涟水县期末）如图，“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮；当飞机严重右倾时，红灯亮。请完成电路连接。
24．（2022•揭东区一模）如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法。导线不能交叉。
25．（2023秋•伊州区校级期中）在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。
（1）该实验是通过观察 间接地比较电阻丝电阻的大小，这种实验方法叫 ；
（2）选用电阻丝b、c分别接入电路中，是为了探究电阻大小跟导体的 是否有关；
（3）近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 了输电线的电阻（选填“增大”或“减小”）。
26．（2023秋•二道区校级月考）小北利用如图甲的电路探究“电流与电压、电阻的关系”。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0～50Ω”。
（1）他连接成了图甲所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线（连线不要交叉）。
（2）他接入阻值为10Ω的电阻进行实验，并得出如表中的数据，对数据进行分析后得出实验初步结论是：电阻一定时，通过电阻的电流与它两端的电压成 。
（3）小北同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图乙，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小北选取的是阻值为 Ω的定值电阻。
（4）在小北探究电流与电阻关系时，根据电流与电阻关系的图像（图乙）中，当定值电阻为15Ω时，滑动变阻器应接入多少欧才能完成实验；此时该电路工作20s，则所消耗的电能为多少焦。（写出必要的文字说明、表达式及最后结果）
27．（2023•裕华区校级二模）如图1是小明同学探究“电阻一定时，电流与电压关系”的实验电路，已知所选定值电阻阻值为10Ω；
（1）正准备闭合开关时，同组的成员小华拦住他，说导线接错了。请你帮他检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上；
（2）连接电路时，在闭合开关前滑片应置于最 端（选填“左”或“右”）；
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。若故障只可能出现在定值电阻或滑动变阻器中，则故障原因是 ；
（4）排除电路故障后继续进行实验，小明同学测得的实验数据如表格所示，小明感觉这些数据均有问题，你认为造成这一问题的原因最可能是 ；
（5）实验表明：在电阻一定的情况下， ；
（6）小明同学想用小灯泡代替定值电阻进行实验，老师说不可行，原因是
；
【拓展】小明找到了两个规格相同的定值电阻R1和R2并进行阻值的测量（阻值在500Ω以上），由于电阻太大，接入电路后无法用电流表准确测出电流，因此设计了如图2的电路图。
已知电压表所接量程的内阻为3000Ω，小明进行了如下操作：
①闭合S、S1，断开S2，读出电压表示数为1.2V；
②闭合S、S2，断开S1，读出电压表示数为2.8V；
则定值电阻的阻值为 。
28．（2023秋•开福区校级月考）如图所示的电路中，电阻R1＝30Ω，闭合开关S，电流表A1的示数为0.4A，电流表A的示数为1.2A。求：
（1）通过R2的电流大小；
（2）电源电压的大小；
（3）电阻R2的阻值。
29．（2023秋•思明区校级月考）如图所示，电源电压U＝10V，R1＝20Ω，闭合开关S，电压表的示数是6V。
（1）通过R1的电流；
（2）R2的电阻。
30．（2023春•雨花区校级期中）无人自动售货机内部具有硬币直径、硬币质量、硬币材质等检测模块。其质量检测模块简化后，原理示意图如图甲所示，自动售货机开机时，开关S呈闭合状态。OAB为一轻质杠杆，O为支点，A点下方压杆质量可忽略不计。OA与OB的长度之比为LOA：LOB＝1：10；电源电压恒定，R0为定值电阻，电压表和电流表经改造后，电压表量程为0～12V，电流表量程为0～1A，电阻R为力敏电阻，其阻值与所受压力的关系如图乙所示。使用该售货机购买一件商品可以多次投入硬币，但一次只能投入一枚硬币，投入的硬币沿着斜面平稳、缓慢地滑入储币盒内（储币盒质量不计）。当硬币投入储币盒后，售货机会根据R0两端的电压值，分析硬币的总质量，结合其他检测模块，判断投入硬币的面值、数量。若1枚1角硬币的质量为3g，1枚5角硬币的质量为4g，1枚1元硬币的质量为6g，g取10N/kg，请求解下列问题：
（1）若投入1枚1元硬币和1枚5角硬币后，求力敏电阻R受到的压力；
（2）若投入1枚1元硬币和1枚5角硬币，电压表示数为8V；若投入4枚1元硬币和2枚1角硬币，电压表示数为10V。求定值电阻R0的阻值和电源电压；挡位
×1
×10
×100
×1000
允许通过最大电流
1
0.5
0.09
0.02
电压U/V
1
15
2
25
电流I/A
0.1
0.15
02
025
数据序号
1
2
3
4
电压U/V
1
1.6
2
2.4
电流I/A
0.12
0.18
0.22
0.26
