苏科版九年级全册第十四章 欧姆定律综合与测试单元测试练习

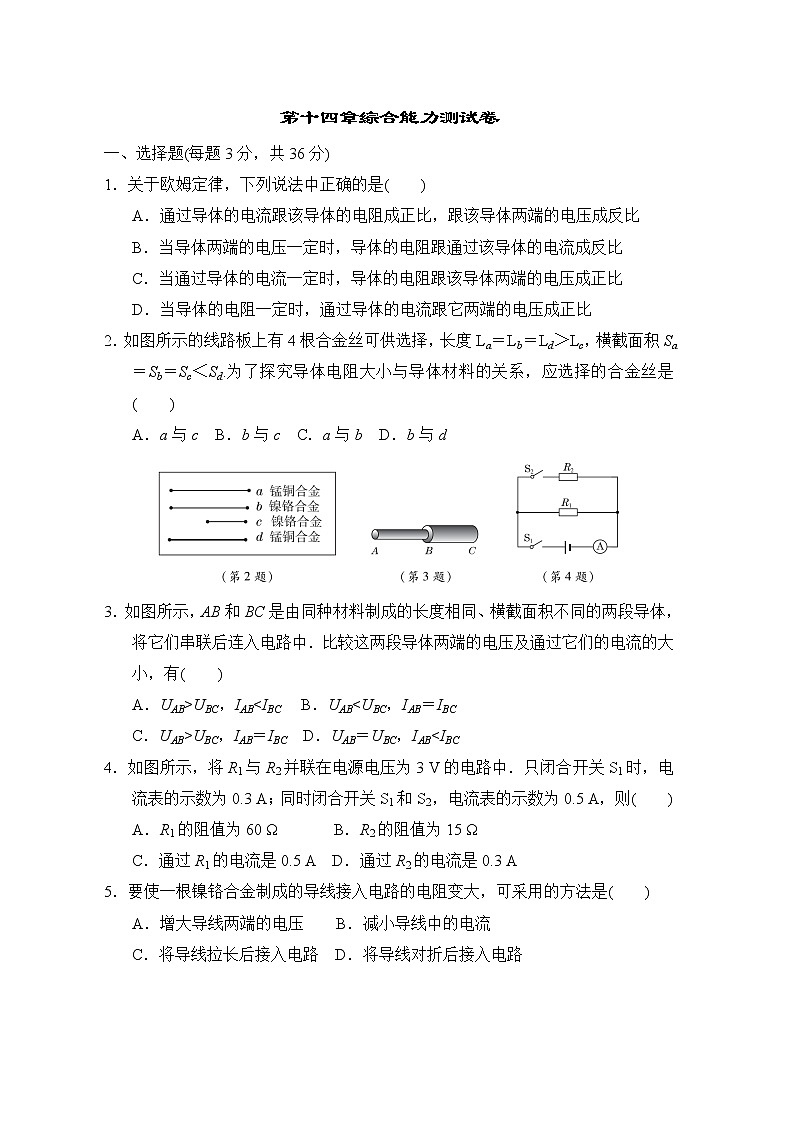

第十四章综合能力测试卷

一、选择题(每题3分，共36分)

1．关于欧姆定律，下列说法中正确的是(　　)

A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比

B．当导体两端的电压一定时，导体的电阻跟通过该导体的电流成反比

C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比

D．当导体的电阻一定时，通过导体的电流跟它两端的电压成正比

2．如图所示的线路板上有4根合金丝可供选择，长度La＝Lb＝Ld＞Lc，横截面积Sa＝Sb＝Sc＜Sd.为了探究导体电阻大小与导体材料的关系，应选择的合金丝是(　　)

A．a与c  B．b与c  C．a与b  D．b与d

3．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有(　　)

A．UAB>UBC，IAB<IBC　 B．UAB<UBC，IAB＝IBC　

C．UAB>UBC，IAB＝IBC　D．UAB＝UBC，IAB<IBC

4．如图所示，将R1与R2并联在电源电压为3 V的电路中．只闭合开关S1时，电流表的示数为0.3 A；同时闭合开关S1和S2，电流表的示数为0.5 A，则(　　)

A．R1的阻值为60 Ω       B．R2的阻值为15 Ω

C．通过R1的电流是0.5 A  D．通过R2的电流是0.3 A

5．要使一根镍铬合金制成的导线接入电路的电阻变大，可采用的方法是(　　)

A．增大导线两端的电压    B．减小导线中的电流

C．将导线拉长后接入电路  D．将导线对折后接入电路

6．甲、乙两个定值电阻分别标有“10 Ω　1 A”和“10 Ω　0.6 A”字样，现将它们先后串联和并联起来，则电路两端分别允许加上的最高电压是(　　)

A．12 V　6 V  B．12 V　10 V  C．16 V　6 V  D．16 V　10 V

7．用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后(　　)

A．电流表和电压表有示数

B．电流表烧毁

C．电压表烧毁

D．电流表的示数为零

8．如图所示电路，定值电阻R1的阻值为10 Ω.只闭合开关S1，两电表示数分别为0.3 A、6 V；再闭合开关S2，两电表示数分别为(　　)

A．0.1 A、6 V

B．0.45 A、6 V

C．0.3 A、9 V

D．0.45 A、9 V

9．如图甲所示为气敏电阻R的阻值随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯(灯丝电阻不受温度影响)．当有害尾气浓度β增大时(　　)

A．电压表的示数增大，指示灯亮度增大

B．电压表的示数减小，指示灯亮度增大

C．电压表的示数减小，指示灯亮度减小

D．电压表的示数增大，指示灯亮度减小

10．疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，R是热敏电阻，定值电阻R0为保护电阻；在测人的体温时，若被测温者体温较高，显示仪的示数会较大．正常条件下关于此测温仪，下列分析正确的是(　　)

A．显示仪是由电流表改装成的

B．被测温者温度越高，电路中的电流越大

C．热敏电阻R随着温度的升高阻值增大

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小

11．小明利用如图所示的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器R1接入电路的电阻，正确完成实验，记录各次实验中电压表示数U和电流表示数I.描点画出下列四幅图，其中最接近实际的是(　　)

12．如图所示的电路，电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R0的阻值为5 Ω，滑动变阻器R的最大阻值为50 Ω.闭合开关S，移动滑片P的过程中，下列说法正确的是(　　)

A．若滑片P向左移，电流表的示数变小  　　　

B．电压表与电流表的示数比值不变

C．滑动变阻器允许的调节范围是2.5～50 Ω  　　　

D．电流表示数的变化范围是0.3～0.6 A

二、填空题(每空2分，共34分)

13．利用如图电路探究影响电阻大小的因素，现只有一根电阻丝，则________(填“能”或“不能”)探究电阻与材料的关系；在探究电阻与横截面积的关系时，小明首先将电阻丝对折后接入M、N之间，然后再将________接入电路，比较两次________________即可初步得出结论．

14．小刚学习了“欧姆定律”的内容之后，为了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3 V的电压，测出通过铅笔芯的电流是150 mA，则该铅笔芯电阻为________ Ω；若加在这支铅笔芯两端的电压增加到6 V时，通过它的电流是____________mA.

15．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20 Ω.闭合开关S1和S2时，R和L是________联；在对S2进行闭合或断开的操作中，电流表可读得0.5 A和0.3 A两个值，那么电源电压U＝________V，灯泡电阻RL＝________Ω(灯泡电阻不随温度变化)．

16．用图甲所示电路测量额定电压为2.5 V的灯泡正常发光时的电阻，电压表应该接入______(填“1”或“2”)处．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5 V时，电流表的示数如图乙所示，则灯泡正常发光时的电流是______A，灯泡正常发光时的电阻是______Ω(结果保留一位小数)．

17．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为________V，滑动变阻器R1的最大阻值为________Ω，电阻R2的阻值为________Ω.

18．如图所示的电路中，电源电压恒定，R0是定值电阻，闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况：电流表A1的示数________，电流表A2的示数______，电压表V的示数________．

三、解答题(每题10分，共30分)

19．小明探究“电流与电压的关系”．实验器材有：电压为6 V的蓄电池组、开关S、电压表、电流表、滑动变阻器(20 Ω　2 A)及未知阻值的定值电阻R0.

(1)请在图甲中以笔画线代替导线完成电路连接．要求：滑动变阻器此时接入电路的电阻最大．

(2)电路连接完成后，闭合开关S，发现电流表有示数、电压表无示数，则电路故障不可能是________．

A．R0处发生短路　　　　B．R0处发生断路　　　　　C．导线EG断路

(3)排除电路故障后，移动滑动变阻器的滑片P，得到多组数据，在做实验②时，电压表、电流表的示数如图乙所示，请将数据记录在表格内．

(4)分析实验数据可得出探究结论：________________________________________.

(5)本实验还可测得定值电阻R0的阻值为________Ω.

20．初三实验小组同学发现实验室有一只热敏电阻Rt，其阻值与温度关系如图甲．该小组想利用此电阻和电表制作一个体温计，设想是温度越高，电表示数越大．可用器材有：电源(电压恒为6 V)、电压表(量程0～3 V)、电流表(量程0～0.6 A)、定值电阻R(200 Ω)、开关、导线若干．

(1)小组同学首先对使用电流表还是电压表作为温度显示仪进行了讨论，小楷同学指出使用电流表无法显示温度的变化，其主要原因是_____________________；

(2)小楷设计了如图乙的电路，并对该电路进行了说明，你认为下列说法中正确的是________；

A．电压表示数随温度的升高而增大

B．电压表示数随温度的变化是不均匀的

C．R的主要作用是避免电流过大

D．无论温度如何变化，电压表示数始终不超过最大测量值

(3)小睿将图乙中的电压表接在R两端，来测量温度．为了在电压表上标出人体正常体温值的位置，小睿查看了正常人腋窝温度为37 ℃，如果将Rt用绝缘布包好后置于正常人腋窝中央，保持腋窝合拢，闭合S，当电压表示数稳定后，电压表示数应为________V.

21．在如图甲所示的电路中，电源电压U＝4 V，电阻R1＝20 Ω.闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图乙所示．求：

(1)电流表A1的示数．

(2)滑动变阻器连入电路的阻值．

答案

一、1．D　2．C　3．C　4．B　5．C　6．A　7．D　8．D　9．B

10．B　点拨：因为显示仪与R0并联，所以显示仪是电压表，故A错误；被测温者温度越高，电压表示数越大，由欧姆定律可知，电路电流越大，故B正确；被测温者温度越高，电压表示数越大，由欧姆定律可知，电路中电流越大，由串联电路电压规律可知，R两端电压越小，由R＝可知，R阻阻值越小，故热敏电阻的阻值随温度的升高而减小，故C错误；温度相同，热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压原理可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误．

11．B　点拨：由图知，R1、R2、电流表串联在电路中，电流表测电路中的电流，电压表测R2两端电压，因电压不变时，导体中电流跟电阻成反比，故A错误；探究“导体中电流跟电阻的关系”时应控制R2两端电压保持不变，根据串联电路电压的特点，变阻器的电压也不变，由分压原理，两电阻之比为一定值，故R2－R1图像为过原点的直线(或延长线过原点)，故B正确；由B知，R1随R2的增大而变大，当R1增大时，电路中的电流变小，故C错误；由控制变量法知，探究“导体中电流跟电阻的关系”时应控制R2两端电压保持不变，故D错误．

12．D　点拨：由电路图可知，定值电阻R0与滑动变阻器R串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压．滑片P向左移，滑动变阻器连入电路的电阻变小，电路总电阻变小，电源电压一定，由I＝可知，电路中的电流变大，电流表的示数变大，A错误；电压表与电流表的比值为滑动变阻器连入电路中的电阻，移动滑片P的过程中，比值变化，B错误；当电流表的示数达到0.6 A时，电路中的总电阻R总＝＝＝7.5 Ω，此时滑动变阻器连入电路的阻值最小，即R滑小＝R总－R0＝7.5 Ω－5 Ω＝2.5 Ω，当电压表的示数达到3 V时，滑动变阻器连入电路的阻值最大，此时UR0＝U－UR＝4.5 V－3 V＝1.5 V，电路中的电流I小＝＝＝0.3 A，滑动变阻器连入电路的最大阻值R滑大＝＝＝10 Ω，则滑动变阻器允许的调节范围是2.5～10 Ω，电流表示数的变化范围是0.3～0.6 A，C错误，D正确．

二、13．不能；电阻丝的一半；电流表示数的大小

14．20；300　15．并；6；30　16．1；0.3；8.3

17．4；15；5　点拨：闭合开关S，R1和R2串联，电压表测量的是滑动变阻器两端电压，电流表测量电路中电流；由图像可知，当电流最小为I＝0.2 A时，滑动变阻器两端电压为3 V，此时滑动变阻器连入电路的阻值最大，根据串联电路的电压特点和欧姆定律可得电源电压U＝IR2＋3 V①；当电流为I′＝0.8 A时，滑动变阻器滑片在a端，电压表示数为0，电源电压U＝I′R2②，①②两式联立得IR2＋3 V＝I′R2，解得R2＝5 Ω，U＝4 V；滑动变阻器R1的最大阻值R1＝＝＝15 Ω.

18．变小；变小；不变

三、19．解：(1)如图所示．　(2)B　(3)3；0.3　(4)电阻一定时，通过导体的电流与导体两端的电压成正比　(5)10

20．(1)电路中的电流很小，0～0.6 A量程的电流表不能明显显示电流的变化　(2)B　(3)1.5　点拨：(2)小楷设计了如图乙的电路，两个电阻串联，电压表测量热敏电阻两端电压，温度升高时，热敏电阻阻值变小，由串联电路分压原理可知，热敏电阻两端电压变小，其表达式为Ut＝·Rt＝U，故电压表示数随温度升高而减小，且电压表示数随温度的变化是不均匀的，A选项错误，B选项正确；R的主要作用是分压，实现电压表示数变化，C选项错误；根据串联电路分压原理，有＝，则当Rt＞R时，电压表示数超过最大测量值，D选项错误．(3)由甲图可推导出Rt＝(－40 t＋2 080)Ω，当正常人腋窝温度为37 ℃时，Rt的阻值为Rt′＝(－40×37＋2 080)Ω＝600 Ω，闭合S，当电压表示数稳定后，电压表示数为U′＝IR＝·U＝×6 V＝1.5 V.

21．解：(1)当S闭合后，R1、R2并联，A1测量R1中的电流，A测量干路电流，IA1＝IR1＝＝＝0.2 A.

(2)题图乙中电流表的示数为0.4 A或2 A.

当电流表A的示数为0.4 A时，滑动变阻器所在支路的电流IR2＝I－IR1＝0.4 A－0.2 A＝0.2 A，

故滑动变阻器连入电路的电阻R2＝＝＝20 Ω；

当电流表A的示数为2 A时，滑动变阻器所在支路的电流IR2′＝I′－IR1＝2 A－0.2 A＝1.8 A，

故滑动变阻器连入电路的电阻R2′＝＝≈2.2 Ω.
