初中物理人教版（2024）九年级全册（2024）第3节 电阻图文ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第3节 电阻图文ppt课件，共30页。PPT课件主要包含了铜质导线，铝质导线，开关触点用银做，为什么导体会有电阻，欧姆简介，常见的电阻值，想想议议，灯泡的亮度，影响电阻大小的因素，猜一猜等内容，欢迎下载使用。

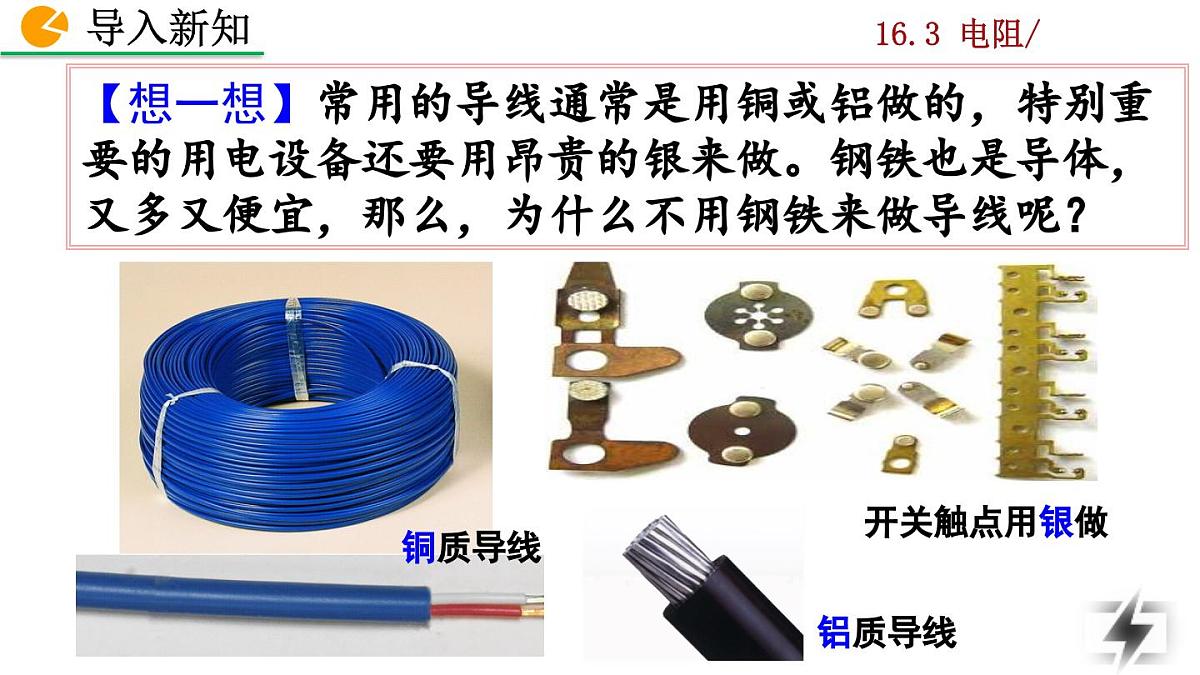

【想一想】常用的导线通常是用铜或铝做的，特别重要的用电设备还要用昂贵的银来做。钢铁也是导体，又多又便宜，那么，为什么不用钢铁来做导线呢？

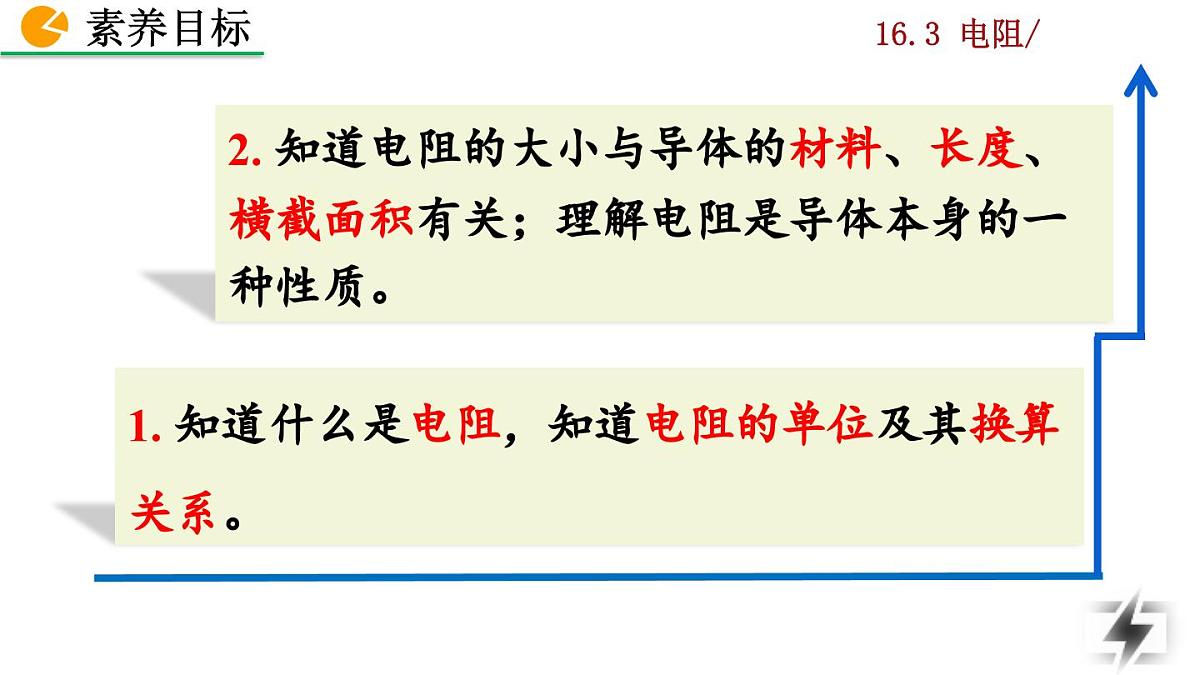

1. 知道什么是电阻，知道电阻的单位及其换算关系。
2. 知道电阻的大小与导体的材料、长度、横截面积有关；理解电阻是导体本身的一种性质。

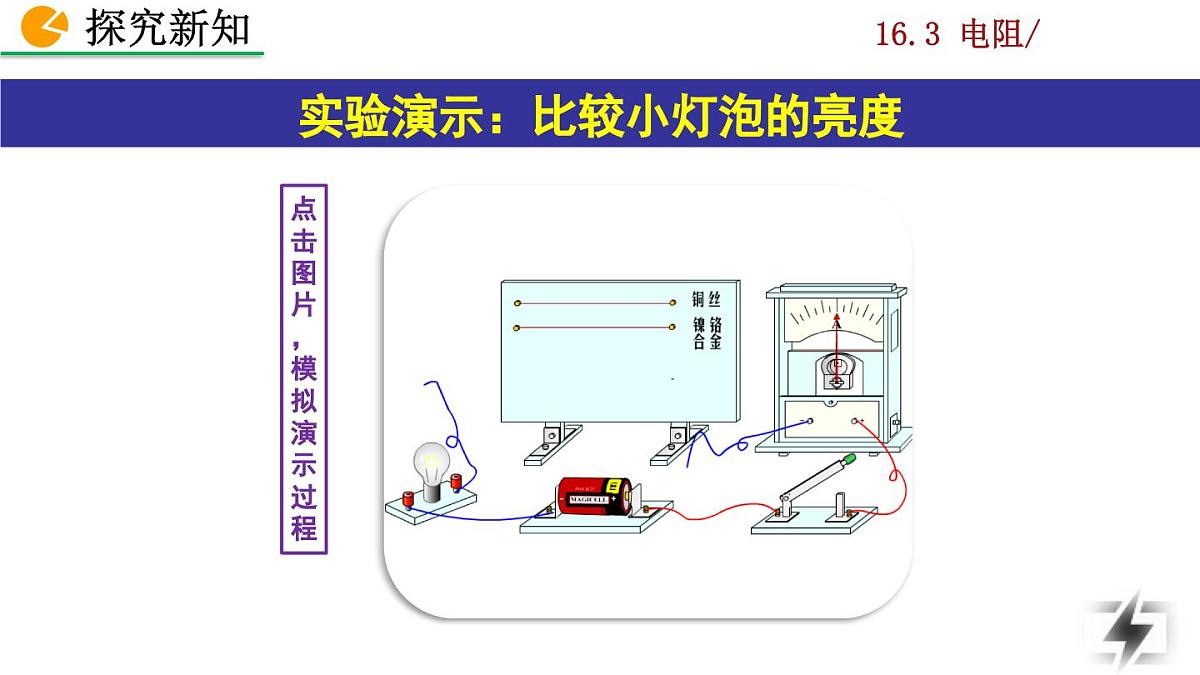

实验演示：比较小灯泡的亮度
点击图片，模拟演示过程
不同导体对电流的阻碍作用一般不同。
为什么电压相同时，选用不同的导体，电路中的电流不同呢？
这应该是导体在导电的同时还存在着对电流的阻碍作用。

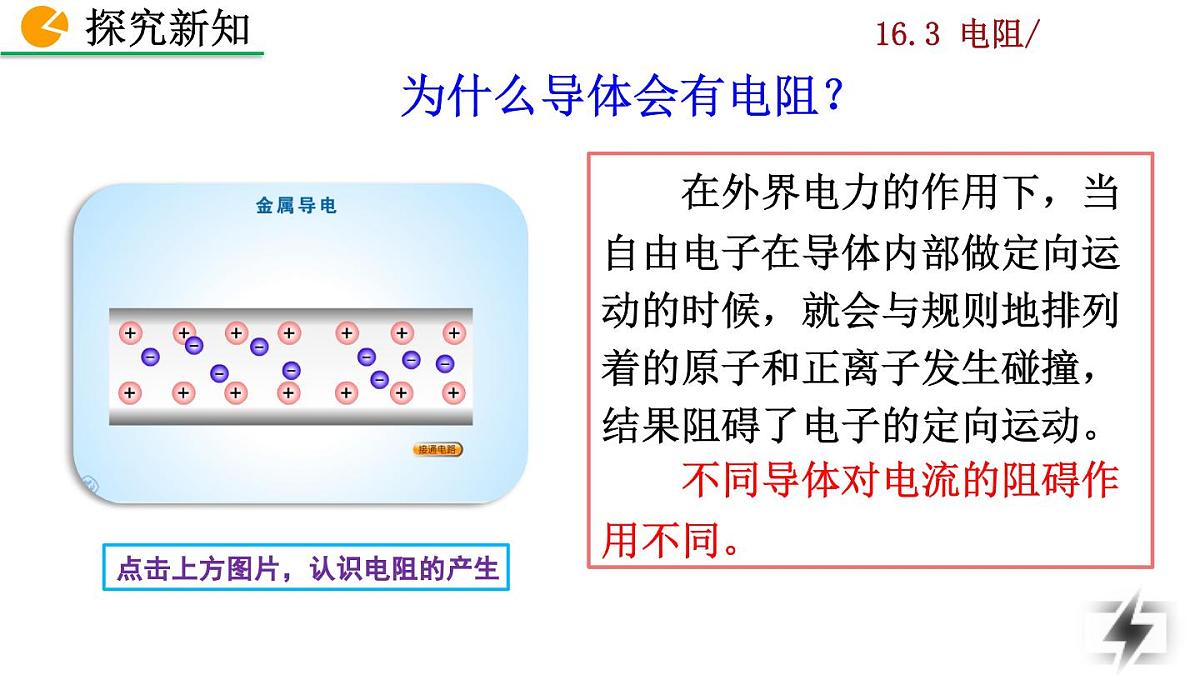

点击上方图片，认识电阻的产生
在外界电力的作用下，当自由电子在导体内部做定向运动的时候，就会与规则地排列着的原子和正离子发生碰撞，结果阻碍了电子的定向运动。 不同导体对电流的阻碍作用不同。

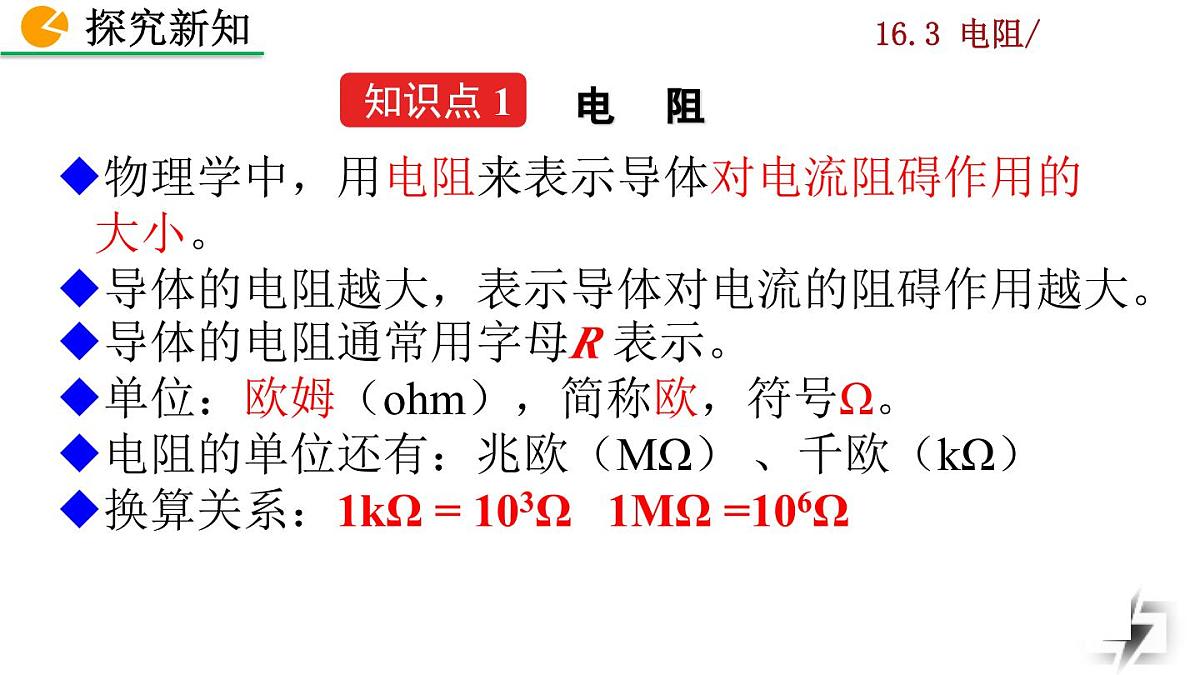

物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。导体的电阻通常用字母R 表示。单位：欧姆（hm），简称欧，符号Ω。电阻的单位还有：兆欧（MΩ） 、千欧（kΩ） 换算关系：1kΩ = 103Ω 1MΩ =106Ω
欧姆，德国物理学家。欧姆定律及其公式的发现，给电学的计算,带来了很大的方便。人们为了纪念他，将电阻的单位定为欧姆,简称“欧”
几种长1m、横截面积1mm2的金属导线在20℃时的电阻值
1. 为什么不用又多又便宜的钢铁来做导线？
2. 通常情况下用什么材料来做导线？
3. 高压输电线用什么材料来做导线？
相同规格下，钢铁导线的电阻大，如果用钢铁做导线，将有大量的电能损耗在导线上。
高压输电线是用横截面积较大的铝线进行输送电能的
在电子技术中，要经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。
例 关于导体的电阻，下列说法中正确的是（　　）A．导体导电说明它对电流没有任何阻碍作用 B．导体的电阻越大，说明它对电流的阻碍作用越小 C．相同条件下，铜导线比铁导线的导电性能好，说明 导体的电阻与材料有关 D．长1m、截面积1mm2的家用铜导线，电阻约为几百 欧
例 如图所示，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较_______________来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以用_________表替换灯泡，作进一步的判断。
高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？
电炉上面的电炉丝，为什么不用粗而直的导线呢？
影响导体电阻大小的因素有什么？
◆探究材料对电阻的影响，控制长度、横截面积相同；
◆探究长度对电阻的影响，控制材料、横截面积相同；
◆探究横截面积对电阻的影响，控制材料、长度相同。
探究影响导体电阻大小的因素
◆材料、横截面积相同时，长度越长，电阻越大；◆材料、长度相同时，横截面积越大，电阻越小；◆导体的电阻与材料有关；
导体的电阻与导体的材料、长度、横截面积等有关。
导体的电阻是导体本身的一种性质。
一段导体不论是否接入电路，都有电阻，且电阻大小不变。
1. 有两条粗细相同、材料相同的导线，甲长20cm，乙长1.3m，哪条导线电阻大，为什么？ 2.有两条长短相同、材料相同的导线，甲的横截面积为0.4cm2，乙的横截面积为2mm2，哪条导线电阻大，为什么？ 3.“铜导线比铁导线的电阻小。”这种说法对吗?应该怎么说？
不对，应该说：长度相同、粗细相同的铜导线的电阻比铁导线的电阻小。
导体电阻还跟温度有关。对大多数导体来说，温度越高，导体电阻越大。但也有少数导体，电阻随温度的升高而减小。
某些材料的温度降低到一定程度时,电阻会突然消失，这就是超导现象。具有超导现象的导体叫作超导体。
【思考】为什么灯泡的灯丝在开灯的瞬间最容易烧断？
答：白炽灯的灯丝通常在刚通电瞬间被烧断，这是由于通电瞬间灯丝的温度低，电阻小，通过灯丝的电流大，相同时间内产生热量会多，所以白炽灯容易在开灯瞬间烧断灯丝。
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
铜、铝、橡胶、陶瓷都是良好的电工材料。
介于中间的锗、硅是常用的半导体材料。
例 下列关于导体电阻的说法正确的是（　　）A．长度长的导体，电阻一定大 B．横截面积大的导体，电阻一定小 C．导体的电阻由其两端的电压和通过的电流来决定 D．导体的电阻与导体的材料、长度和横截面积等因 素有关
例 如图所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、 和_________有关。
1. 有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω
如果它们的长度相同，则最粗的是______线。
如果它们的粗细相同，则最长的是______线。
2. 将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为_____Ω，当开关S断开时，通过其电流为__A，其电阻值是_____Ω。若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）
3. 把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用________材料制成的。随着科技的进步，未来的电子元件如果用________材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。
4. 关于导体的电阻，下列说法中正确的是 ( ) A.导体电阻越大，表示导体对电流的阻碍作用越小 B.导体电阻越大，表示导体对电流的阻碍作用越大 C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大
用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（　　）A．该电路中不可以用小灯泡代替 电流表判断电流强弱 B．实验只需控制导体的材料相同 C．该电路探究导体的电阻大小与 导体长度有关 D．根据图中的实验可以得出： 导体电阻的大小与导体的材料有关
1.电阻——用来表示导体对电流阻碍作用的大小的物理量， 用字母R表示。 2.在国际单位制里，电阻的单位是欧姆，简称欧，符号Ω。 3.如果导体两端的电压是1伏，通过的电流是1安,这段导体的电阻就是1欧。 4.导体的电阻决定于它本身的材料、长度、横截面积和温度，与其他因素无关。
