物理第3节 电阻精练

这是一份物理第3节 电阻精练，共31页。试卷主要包含了将图中的元件连接起来等内容，欢迎下载使用。

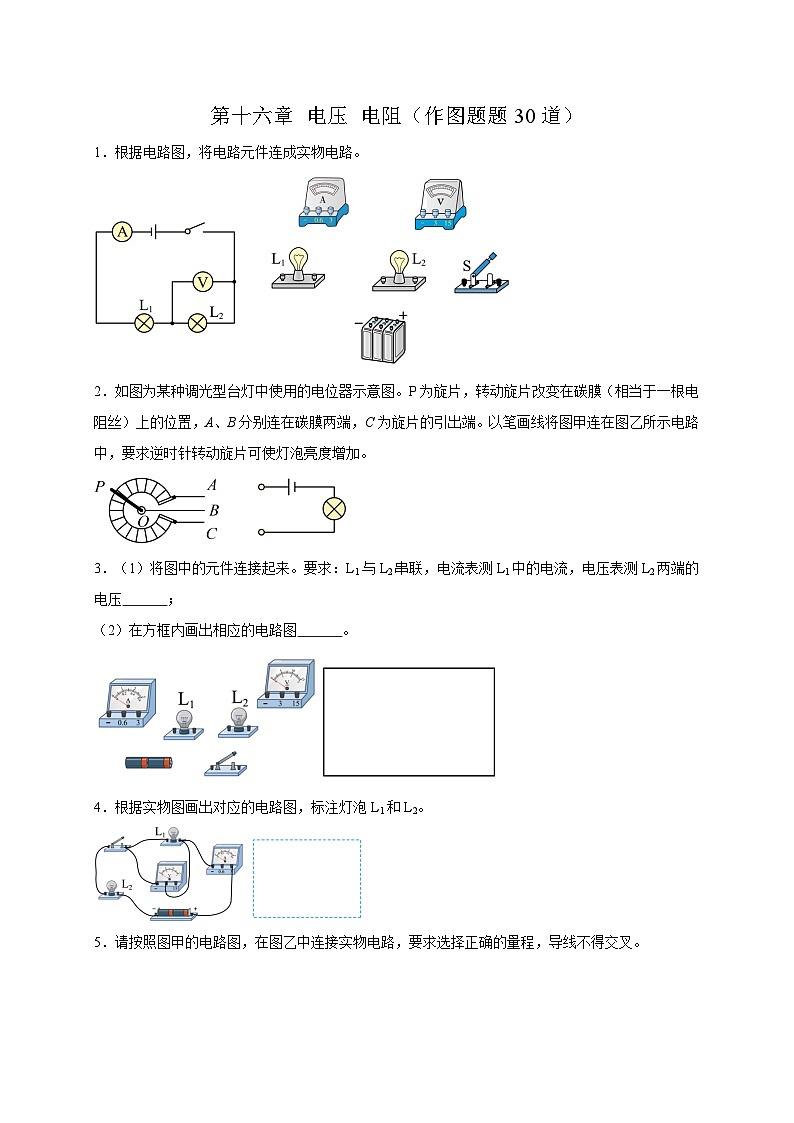

2．如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端，C为旋片的引出端。以笔画线将图甲连在图乙所示电路中，要求逆时针转动旋片可使灯泡亮度增加。
3．（1）将图中的元件连接起来。要求：L1与L2串联，电流表测L1中的电流，电压表测L2两端的电压 ；
（2）在方框内画出相应的电路图 。
4．根据实物图画出对应的电路图，标注灯泡L1和L2。

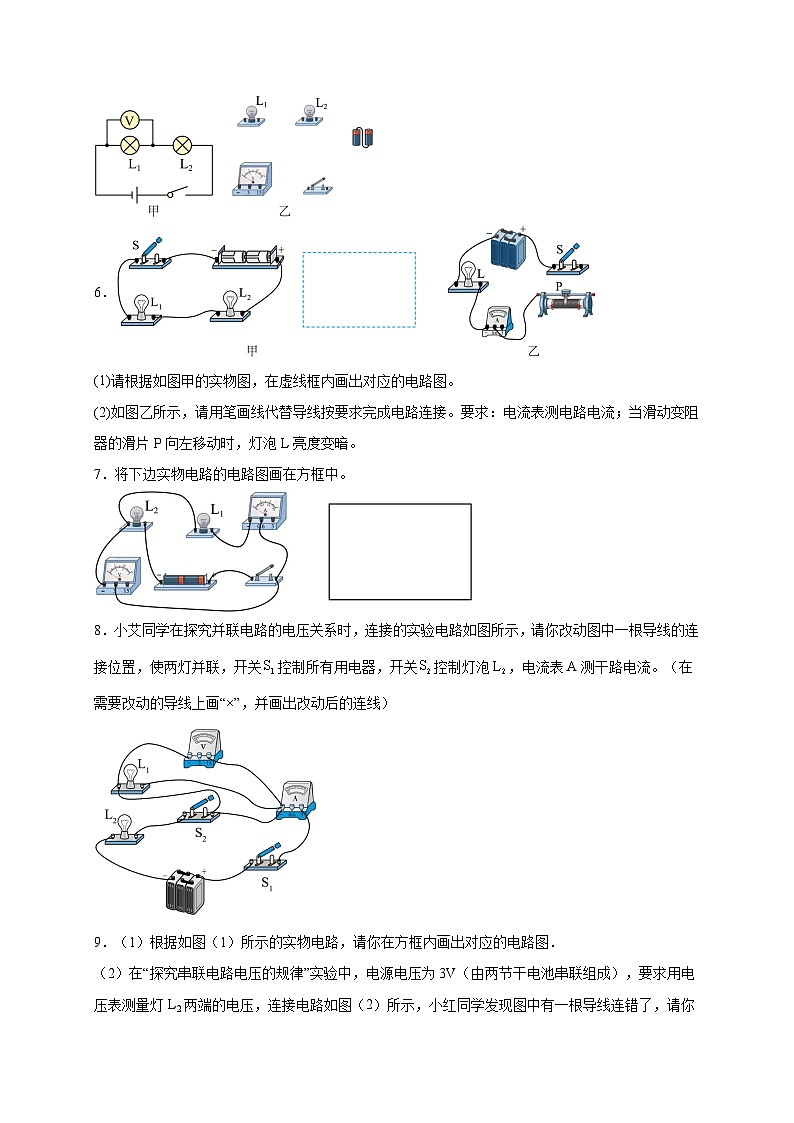

5．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
6．
(1)请根据如图甲的实物图，在虚线框内画出对应的电路图。
(2)如图乙所示，请用笔画线代替导线按要求完成电路连接。要求：电流表测电路电流；当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗。
7．将下边实物电路的电路图画在方框中。
8．小艾同学在探究并联电路的电压关系时，连接的实验电路如图所示，请你改动图中一根导线的连接位置，使两灯并联，开关控制所有用电器，开关控制灯泡，电流表A测干路电流。（在需要改动的导线上画“×”，并画出改动后的连线）

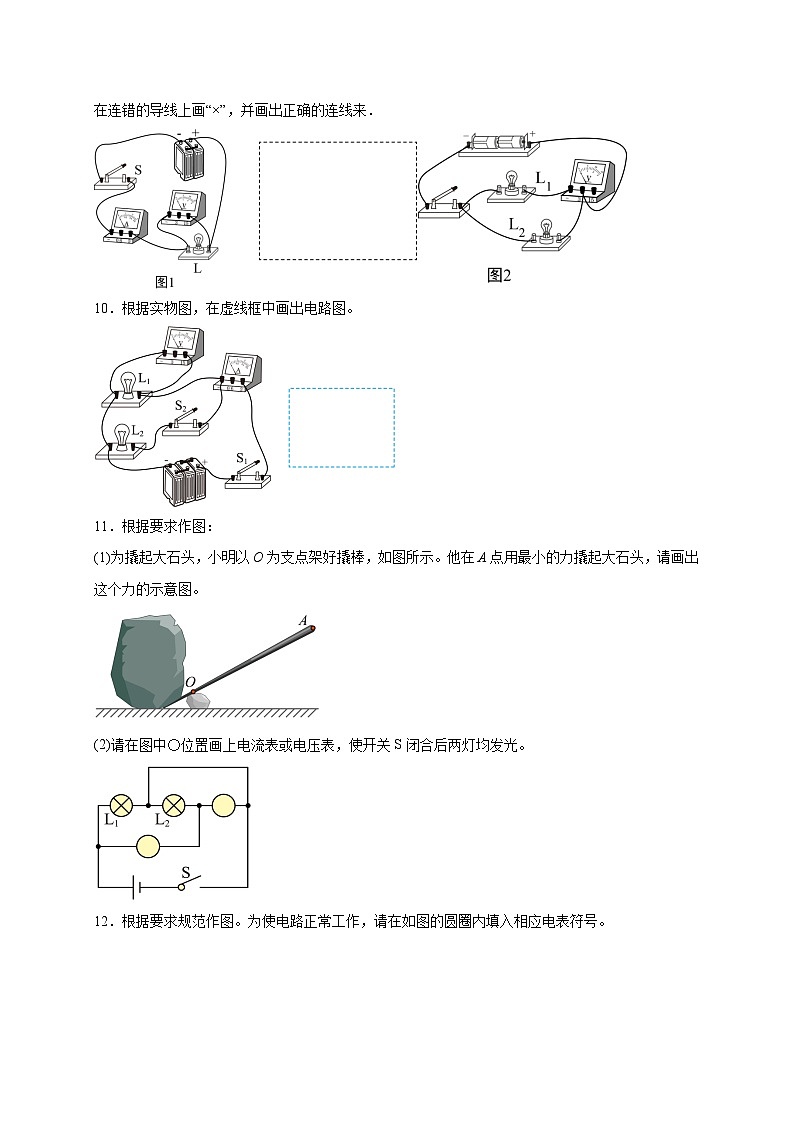

9．（1）根据如图（1）所示的实物电路，请你在方框内画出对应的电路图．
（2）在“探究串联电路电压的规律”实验中，电源电压为3V（由两节干电池串联组成），要求用电压表测量灯L2两端的电压，连接电路如图（2）所示，小红同学发现图中有一根导线连错了，请你在连错的导线上画“×”，并画出正确的连线来．
10．根据实物图，在虚线框中画出电路图。
11．根据要求作图：
(1)为撬起大石头，小明以O为支点架好撬棒，如图所示。他在A点用最小的力撬起大石头，请画出这个力的示意图。
(2)请在图中〇位置画上电流表或电压表，使开关S闭合后两灯均发光。
12．根据要求规范作图。为使电路正常工作，请在如图的圆圈内填入相应电表符号。
13．请你在所给电路的空白处，选填电流表、电压表的符号，使L1与L2形成串联关系，并使各元器件的作用不重复。
14．如图所示，闭合开关后，灯L1、L2均能发光，请在图中的空白圆圈内正确填上对应的电表符号。
15．完成下列作图。
(1)如图甲是某电路的实物图，请根据实物图在方框内画出对应的电路图。
(2)如图乙所示，请在“○”内填入合适的电表，使闭合开关时，L1，L2组成并联电路。
16．如图甲所示，已知电源电压为3V，通过灯泡L1、L2的电流分别为1A和0.5A，请根据电路图在图乙中用笔画线代替导线连接实物 。（电表选择合适的量程，导线不交叉）
17．根据图所示的电路图，连接实物图，已知通过L1、L2的电流都约为0.2A左右。
18．如图甲，电源电压为6V，请根据电路图将图乙的实物图连接完整。
19．如图，请改接一根导线，使串联电路正常且都能发光，电压表测量两端电压。
20．如图，L1、L2是灯泡， 且两灯均正常发光，“◯”处可以连接电流表、 电压表测量电路中的电流、电压，请在“◯”中填上电表符号。
21．根据如图所示的实物图，在虚线框内画出对应的电路图。（要求连线横平竖直，尽量使电路图简洁美观）
22．如图，实验中需将两个灯泡串联起来，用电压表测量串联电路的总电压，请你用笔画出连接的电路。

23．请按要求设计电路图，并画在方框内，再按照电路图连接实物图。要求：（1）L1与L2并联；（2）电流表测L1的电流；（3）电压表测L2的电压；（4）变阻器控制L2的亮度，且滑片P向右移时灯泡变暗；（5）电路图与连接的实物图需保持一致。
24．如图所示，闭合开关，三灯均发光。图中a、b、c三表可能是电流表也可能是电压表，请在图中补充“A”或“V”。
25．如图所示，请将电路连接完整，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
26．根据图电路图，用笔画线代替导线将实物电路补充完整（电源为两节新干电池）。
27．如图，请用笔画线代替导线按要求完成电路连接。要求：小灯泡L1与L2串联，电压表测量小灯泡L1两端的电压。
28．根据如图所示的实物图，在虚线框内画出对应的电路图。
29．现有灯泡、，开关S，电源，电压表，电流表，导线若干。要求：、串联，开关控制整个电路，电流表测电路中的总电流，电压表测两端的电压。请连接符合要求的实物电路（导线不能交叉）。
30．根据电路图，以笔代线连接电路。
电压 电阻（作图题题30道）
1．根据电路图，将电路元件连成实物电路。
【答案】
【详解】分析电路图，两灯串联，电流表可选用小量程串联在电路中，电压表可选用小量程与L2并联，根据电路图连接实物图，如下所示：
2．如图为某种调光型台灯中使用的电位器示意图。P为旋片，转动旋片改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端，C为旋片的引出端。以笔画线将图甲连在图乙所示电路中，要求逆时针转动旋片可使灯泡亮度增加。
【答案】
【详解】灯泡亮度增加，可知电路中电流增大,由（为电源电压不变），可得电路总电阻减小，电位器与灯泡串联，所以电位器接入电路的电阻应减小，逆时针转动旋片使灯泡亮度增加，即电位器接入电路电阻减小，所以应将和C接入电路（这样逆时针转动旋片时，接入电路的碳膜长度变短，电阻减小）。如图所示：
3．（1）将图中的元件连接起来。要求：L1与L2串联，电流表测L1中的电流，电压表测L2两端的电压 ；
（2）在方框内画出相应的电路图 。
【答案】
【详解】（1）[1]由题意可知，L1与L2串联，电流表与L1串联，电压表与L2并联，电源是由两节干电池串联组成的，其电压为3V，则电压表的量程为0~3V，电流表可选0~0.6A，如图所示
（2）[2]先画出电源，从电源的正极出发依次画出开关、L2、L1、电流表回到电源的负极，然后把电压表并联在L2两端，如下图所示
4．根据实物图画出对应的电路图，标注灯泡L1和L2。
【答案】
【详解】由实物图可知，电流从电源正极出发，经过电流表、灯L1和开关，经过灯L2回到电源的负极，电压表与灯L1并联，灯L1和灯L2串联，电流表串联接入电路，电路图如下：
5．请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
【答案】
【详解】从正极依次连接开关、L2、L1回到电源负极，并将电压表并联灯泡L1的两端；因为电源电压为3V，故电压表量程选择0~3V。如图所示
6．
(1)请根据如图甲的实物图，在虚线框内画出对应的电路图。
(2)如图乙所示，请用笔画线代替导线按要求完成电路连接。要求：电流表测电路电流；当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗。
【答案】(1)
(2)
【详解】（1）电路中，两灯串联，从电源正极出来依次为L2、L1、开关到电源负极，电路图如下：
（2）闭合开关S，当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗，可知电路的电流变小，变阻器连入电路的电阻变大，故变阻器右下端接线柱连入电路中与灯串联。
7．将下边实物电路的电路图画在方框中。
【答案】
【详解】由实物图可知，两个灯泡串联，电流表串联在电路中，电压表并联在灯泡L1、电流表两端，电路图如图所示：
8．小艾同学在探究并联电路的电压关系时，连接的实验电路如图所示，请你改动图中一根导线的连接位置，使两灯并联，开关控制所有用电器，开关控制灯泡，电流表A测干路电流。（在需要改动的导线上画“×”，并画出改动后的连线）
【答案】
【详解】使两灯并联，开关控制所有用电器，开关控制灯泡，开关S2和灯泡L2在一条支路，电流表A测干路电流，如图所示：
9．（1）根据如图（1）所示的实物电路，请你在方框内画出对应的电路图．
（2）在“探究串联电路电压的规律”实验中，电源电压为3V（由两节干电池串联组成），要求用电压表测量灯L2两端的电压，连接电路如图（2）所示，小红同学发现图中有一根导线连错了，请你在连错的导线上画“×”，并画出正确的连线来．
【答案】见解析
【详解】试题分析：（1）从正极开始，依次连接灯泡、电流表、开关，回到负极，电压表并联在灯泡两端，如图：
（2）图中电压表与灯泡L1串联了，应该与灯泡L2并联，如下图：
考点：根据实物图画电路图；实物的电路连接
10．根据实物图，在虚线框中画出电路图。
【答案】
【详解】由实物图可知，电流从电源正极出来经过开关S1和电流表A分成两条支路，一条经过开关S2与灯泡L2，一条经过灯泡L1，汇合后回到电源负极，开关S1和电流表A在干路，电压表V与灯泡L1并联，电路图如下图所示：
11．根据要求作图：
(1)为撬起大石头，小明以O为支点架好撬棒，如图所示。他在A点用最小的力撬起大石头，请画出这个力的示意图。
(2)请在图中〇位置画上电流表或电压表，使开关S闭合后两灯均发光。
【答案】(1)
(2)
【详解】（1）由图示可知，当杠杆与小石块的接触点（O点）为支点时，根据杠杆平衡条件，以AO为力臂时，力臂最大，所以此时动力最小，过A点作垂直于动力臂向下的力F。如图所示：
（2）根据题意，如果两灯都能发光，而电流从正极出发经过灯L1直接回到电源的负极，则上面的圈内电表不能是电流表，否则会导致L2短路，故只能是电压表，如果下面的电表如果也是电压表，则L2断路，故下面的电表为电流表，如图所示：
12．根据要求规范作图。为使电路正常工作，请在如图的圆圈内填入相应电表符号。
【答案】
【详解】电流表与被测用电器串联，电压表与被测用电器并联。由图可知，左侧的电表与滑动变阻器并联，为电压表；右侧的电表串联接入电路中，为电流表；如图所示：
13．请你在所给电路的空白处，选填电流表、电压表的符号，使L1与L2形成串联关系，并使各元器件的作用不重复。
【答案】
【详解】电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响。两灯泡串联，电流的路径只有一条，电流从正极出发后，应依次经过开关、、回到负极，所以中间电表为电流表，上下两个电表为电压表，作图如下：
14．如图所示，闭合开关后，灯L1、L2均能发光，请在图中的空白圆圈内正确填上对应的电表符号。
【答案】
【详解】电流表必须和被测量的用电器串联；电压表必须与被测用电器并联。如图所示，闭合开关后，灯L1、L2均能发光，说明电路是通路，其中上面的圆圈与灯L1串联，是电流表，下面的圆圈与电源并联，是电压表，所填符号如图所示：
15．完成下列作图。
(1)如图甲是某电路的实物图，请根据实物图在方框内画出对应的电路图。
(2)如图乙所示，请在“○”内填入合适的电表，使闭合开关时，L1，L2组成并联电路。
【答案】(1)
(2)
【详解】（1）由图可知，两灯并联，电流表串联在L2支路上，开关在干路上，电路图如图所示
（2）电流表相当于导线，电压表相当于断路，电流从电源正极流出之后，必须分为两支，才能使两灯并联，故填表后如图所示
16．如图甲所示，已知电源电压为3V，通过灯泡L1、L2的电流分别为1A和0.5A，请根据电路图在图乙中用笔画线代替导线连接实物 。（电表选择合适的量程，导线不交叉）
【答案】
【详解】由甲图可知，两灯并联，电流表测L2支路的电流，电压表测L2两端的电压，已知电源电压为3V，由并联电路各用电器两端电压相等，都等于电源电压可知，电压表接0~3V的小量程，已知通过灯泡L2的电流为0.5A，则电流表接0~0.6A的小量程，实物图如图所示：
17．根据图所示的电路图，连接实物图，已知通过L1、L2的电流都约为0.2A左右。
【答案】
【详解】电路图中，两盏灯并联，电源由两节干电池串联 ，电压为3V，则电压表选0~3 V量程，通过L1、L2的电流都约为0.2 A左右，则电流表选0~0.6 A量程，根据电路图连接实物电路图，从电源正极出发，把开关、灯泡L1、电流表串联起来，回到电源负极，然后把灯L2并联在灯L1与电流表串联电路两端，最后把电压表并联在灯L2两端，如图所示：
18．如图甲，电源电压为6V，请根据电路图将图乙的实物图连接完整。
【答案】
【详解】由电路图知，两灯并联，开关S1和电流表串联在干路上，开关S2在L2支路上，电压表并联在L1两端，因为电源电压为6V，所以电压表选择大量程，实物图连接如图所示：
19．如图，请改接一根导线，使串联电路正常且都能发光，电压表测量两端电压。
【答案】
【详解】由图可知，电压表正接线柱与灯泡L2左端接线柱之间的导线会把灯泡L2已经电压表短路，两灯串联，应该用导线将两灯逐个顺次串接在一次，电压表并联在灯泡L2两端，电路图如下图所示：
20．如图，L1、L2是灯泡， 且两灯均正常发光，“◯”处可以连接电流表、 电压表测量电路中的电流、电压，请在“◯”中填上电表符号。
【答案】
【详解】由图可知a表跟灯泡L1并联，所以为电压表；b表与灯泡L2并联，为电压表；c表跟灯泡L2串联，所以为电流表。 如图所示：
21．根据如图所示的实物图，在虚线框内画出对应的电路图。（要求连线横平竖直，尽量使电路图简洁美观）
【答案】
【详解】由实物图可知，两灯并联，开关S1在干路上，开关S2在L2支路上；电流表在干路上，电压表并联在灯L1两端，电路图如下图所示：
22．如图，实验中需将两个灯泡串联起来，用电压表测量串联电路的总电压，请你用笔画出连接的电路。

【答案】
【详解】探究串联电路电压的关系时，两灯泡串联，电压表测量串联电路总电压时，电压表应并联在电源两端，开关控制电路，电源是由两节干电池串联组成的，其电压为3V，则电压表选0∼3V的量程，如图所示：

23．请按要求设计电路图，并画在方框内，再按照电路图连接实物图。要求：（1）L1与L2并联；（2）电流表测L1的电流；（3）电压表测L2的电压；（4）变阻器控制L2的亮度，且滑片P向右移时灯泡变暗；（5）电路图与连接的实物图需保持一致。
【答案】
【详解】由题可知，L1与L2并联，开关应控制干路，即开关位于干路中；滑动变阻器与L2串联控制其亮度，滑动变阻器的滑片向右滑动时，L2变暗，即滑动变阻器的阻值增大，因此滑动变阻器应将接线柱A接入电路中；电流表测通过L1的电流，因此电流表串联在L1支路上，一般小灯泡电流小于0.2A，故量程可选0~0.6A；电压表测灯泡L2两端的电压，因此电压表并联在L2两端，电压表量程应选0~15V量程；从电源的正极开始，先将电源、灯泡L1与电流表、开关S依次连接，再将L2与变阻器串联后并联在L1和电流表支路的两端，最后将电压表并联在L2两端，电路图和实物图，如图所示：
24．如图所示，闭合开关，三灯均发光。图中a、b、c三表可能是电流表也可能是电压表，请在图中补充“A”或“V”。
【答案】
【详解】闭合开关，三灯均发光。若a为电流表，则灯泡L2不发光，故a为电压表；若b为电流表，则灯L1不发光，故b为电压表，若c为电压表，则三灯均不发光，故c为电流表。如图所示：
25．如图所示，请将电路连接完整，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
【答案】
【详解】用滑动变阻器控制灯泡的亮度，则变阻器与小灯泡串联连接，变阻器的接线柱应一上一下接入电路，如果滑动变阻器的滑片向左滑动时灯泡变亮，则滑动变阻器接入电路的电阻变小，其左下接线柱接入电路，如图所示：
26．根据图电路图，用笔画线代替导线将实物电路补充完整（电源为两节新干电池）。
【答案】
【详解】由电路图可知，两灯泡串联，电压表测L1两端电压。电源由两节干电池串联组成，则电压表选用小量程接入电路中。如图所示：
27．如图，请用笔画线代替导线按要求完成电路连接。要求：小灯泡L1与L2串联，电压表测量小灯泡L1两端的电压。
【答案】
【详解】要求小灯泡L1与L2串联，则小灯泡L1右端接小灯泡L2左端；电压表测量小灯泡L1两端的电压，则电压表并联在L1两端，电压表负接线柱接L1左端，连接如下图所示：
28．根据如图所示的实物图，在虚线框内画出对应的电路图。
【答案】
【详解】由实物图得，L1、L2并联，开关S1与电流表在干路上，开关S2在L2的支路上，电压表并联在L1的两端；根据实物图，从电源正极直到电源负极，按顺序连接电路元件，注意排布均匀，拐角不放电路元件，如图所示：
29．现有灯泡、，开关S，电源，电压表，电流表，导线若干。要求：、串联，开关控制整个电路，电流表测电路中的总电流，电压表测两端的电压。请连接符合要求的实物电路（导线不能交叉）。
【答案】
【详解】依题意得，L1、L2串联，开关控制整个电路，电流表测电路中的总电流，电压表测L1两端的电压，则电路只有一条闭合回路，L1、L2、电流表、开关S串联，电压表并联在L1两端；电源电压由2节干电池组成，为3V，则电压表的量程选用0~3V即可，如图所示：
30．根据电路图，以笔代线连接电路。
【答案】
【详解】由电路图结合实物图的连接情况可知，滑动变阻器接了一个下面的接线柱，还需任意选一个上面的接线柱和电源的负极相连，如下图所示：
