你知道它是怎样调节灯光亮度的吗?

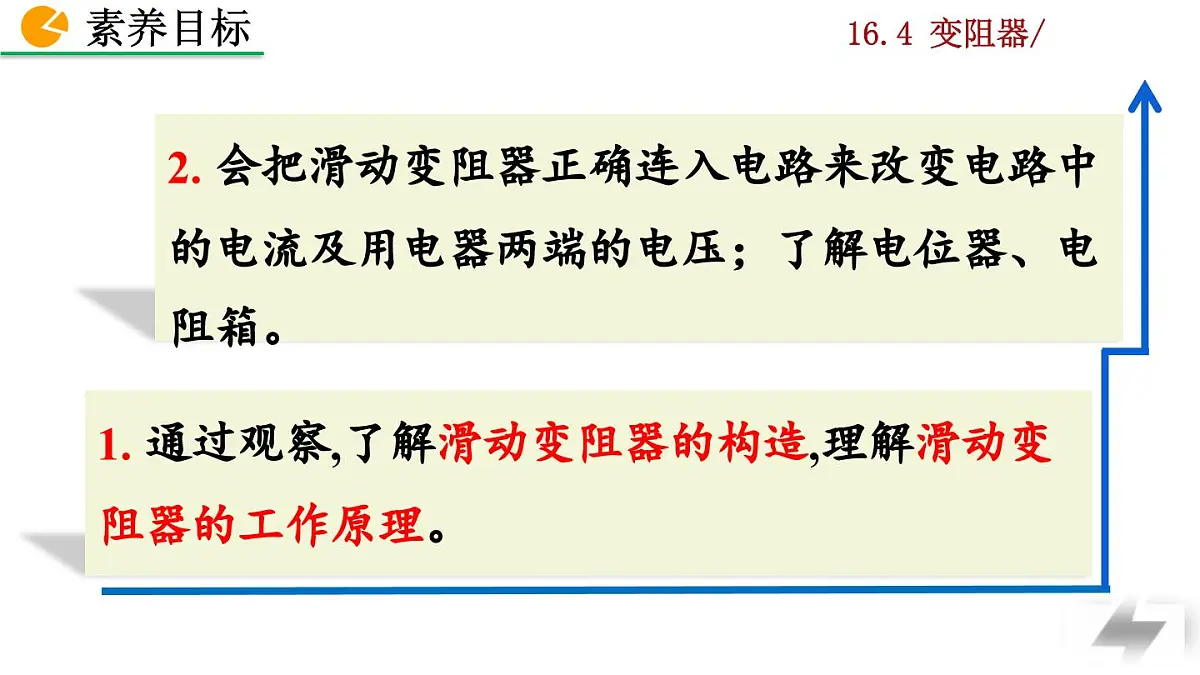

1. 通过观察,了解滑动变阻器的构造,理解滑动变阻器的工作原理。
2. 会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压；了解电位器、电阻箱。
1.改变导体电阻大小有哪些方法？
改变导体的长度、材料、横截面积、温度
2. 哪种方法最简单？
改变导体长度来改变电阻的大小

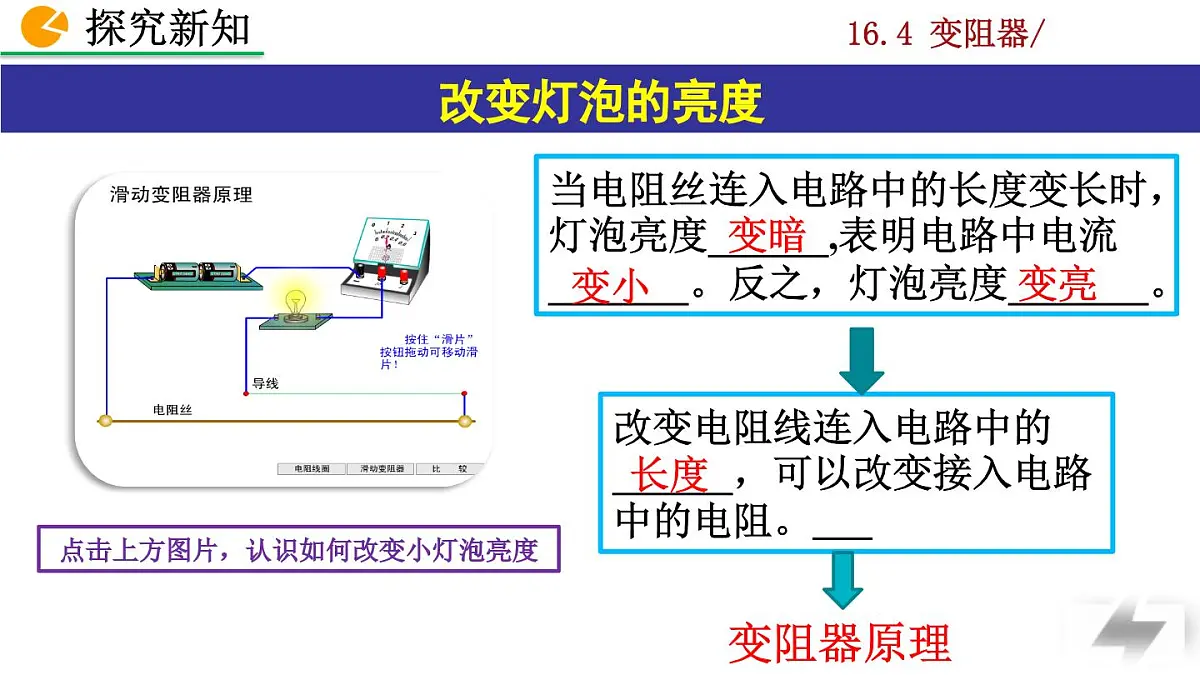

当电阻丝连入电路中的长度变长时，灯泡亮度______,表明电路中电流_______。反之，灯泡亮度_______。
改变电阻线连入电路中的______，可以改变接入电路中的电阻。
点击上方图片，认识如何改变小灯泡亮度
原理：通过改变导体在电路中的长度来改变电阻。

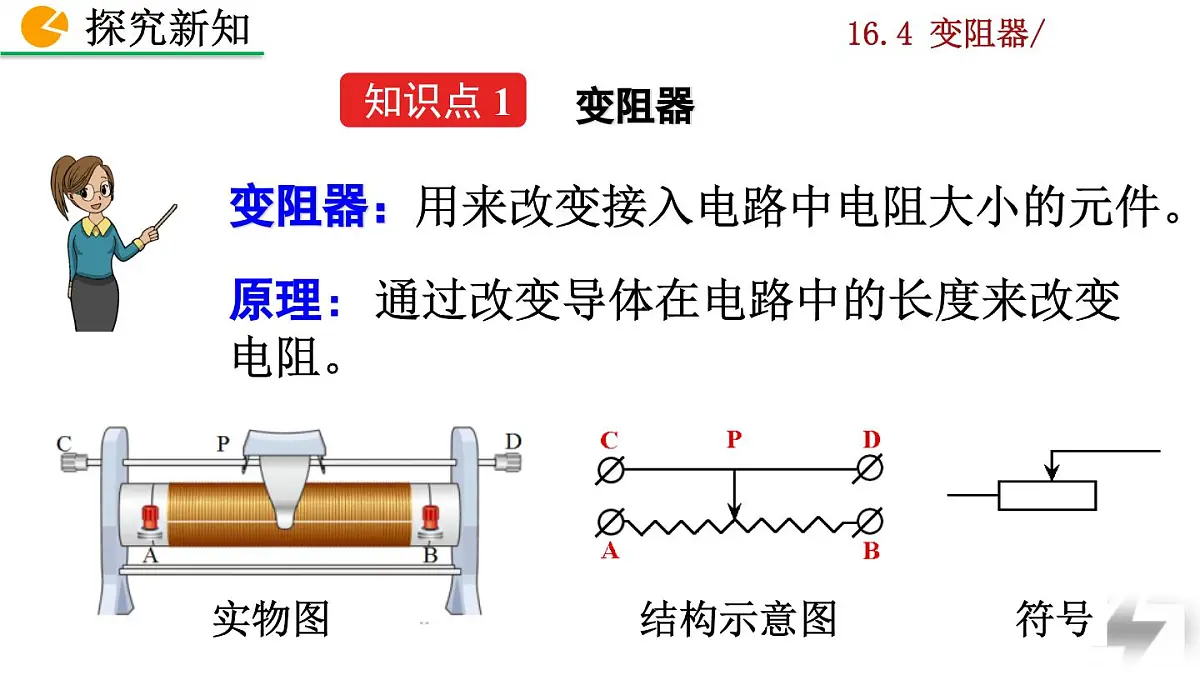

变阻器：用来改变接入电路中电阻大小的元件。

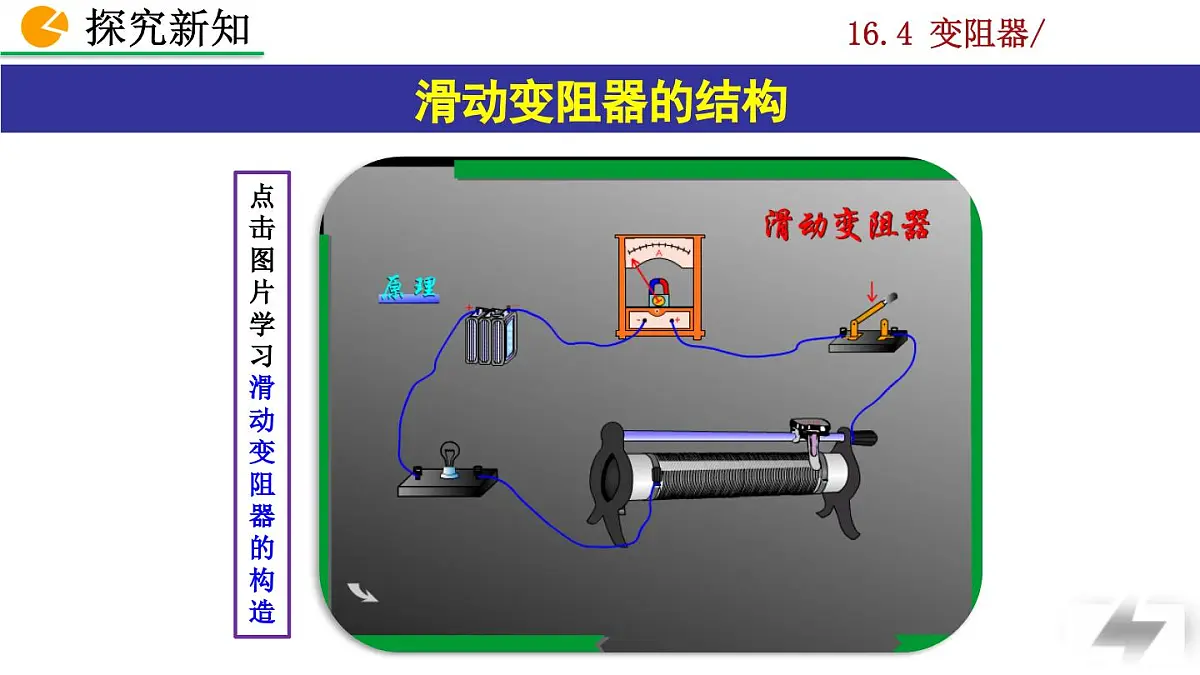

点击图片学习滑动变阻器的构造
点击图片，学习滑动变阻器的连接

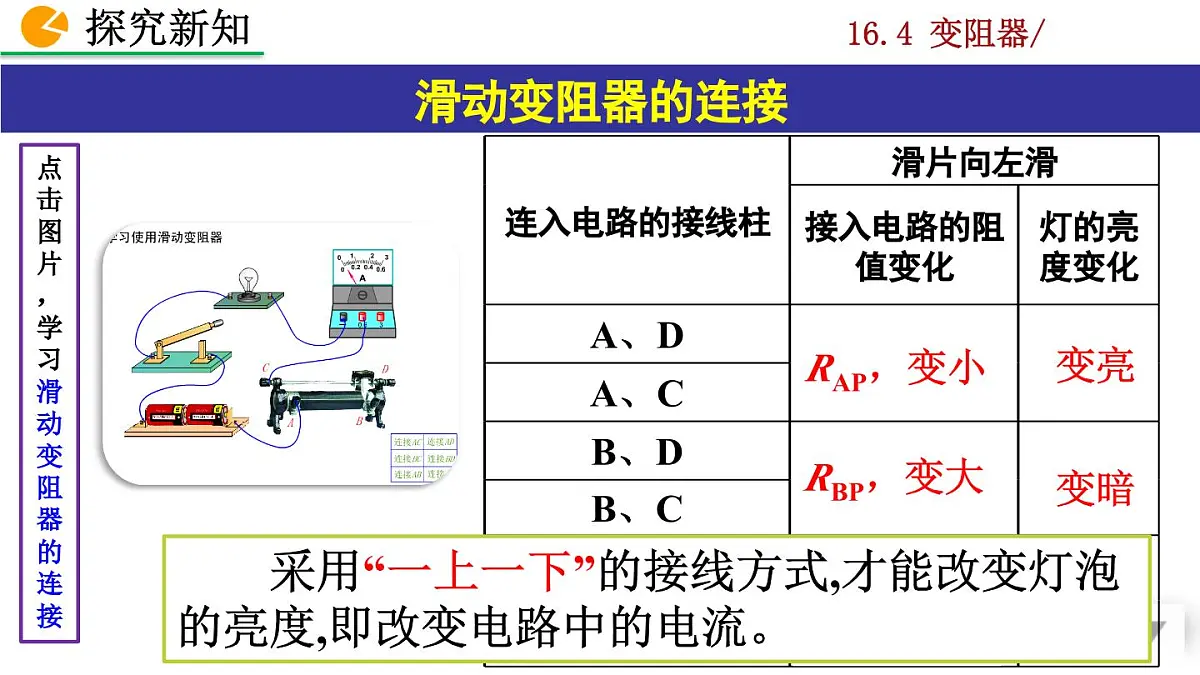

采用“一上一下”的接线方式,才能改变灯泡的亮度,即改变电路中的电流。
例 如图所示的是滑动变阻器的示意图,下列说法错误的是(　　)A.AB间是紧密缠绕在绝缘筒上的电阻丝,CD是导体棒B.滑动变阻器最大电阻值决定于AB间电阻丝的长度、 材料和横截面积 C.滑动变阻器要串联接入电路 D.滑动变阻器的电阻丝可用铜线代替
例 如图所示,若滑动变阻器的滑片P向C端滑动时，小灯泡变亮，那么应将N接(　　) A. B接线柱　　　　B. C接线柱C. D接线柱 D. 以上都可以
例 把滑动变阻器接入电路中，如图所示。要求滑片P向右移动时电压表的示数增大，则下列接法中正确的是（　　）A．a接1，b接4 B．a接1，b接3 C．a接2，b接3 D．a接3，b接4
使用前要了解铭牌:
变阻器的最大电阻值是50Ω； 允许通过的最大电流是1.5A。
使用时根据需要进行选择，电路中的电流不能超过滑动变阻器允许通过的最大电流。
①改变电路中的电流;②改变部分电路两端的电压;③保护电路。
滑动变阻器正确连入电路后，在闭合开关前，要把滑片滑到阻值最大处。
判断滑片移动时接入电路的电阻阻值变化情况时,一定要看清下方接线柱是接左还是接右,然后看滑片是向左还是向右移动,记住“近下电阻小,远下电阻大”，即滑片远离下方接线柱时,滑动变阻器接入电路的阻值增大,靠近下方接线柱时,滑动变阻器接入电路中的阻值减小,与上方接哪个接线柱无关。
点击上方图片练习电阻箱的读数
例 如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将_______（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用_____________（选填“铜丝”或“镍铬合金丝”）。
1. 变阻器是通过改变接入电路中电阻线的________来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是________Ω。
2. 在“改变小灯泡亮度”的实验中，滑动变阻器所起作用的说法不正确的是（　　）A．改变电路中的电流 B．保护电路 C．改变被测小灯泡的电阻 D．改变被测小灯泡两端的电压
3.如图所示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（ ）A.甲和乙 B.丙和丁 C.甲和丙 D.甲和丁
如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面________，电路中的电流______。
