你知道常见的导线是哪种金属制作成的吗？
特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
观察小灯泡的亮度是否相同，并思考原因。
接入不同的导体，小灯泡的亮度发生了变化。

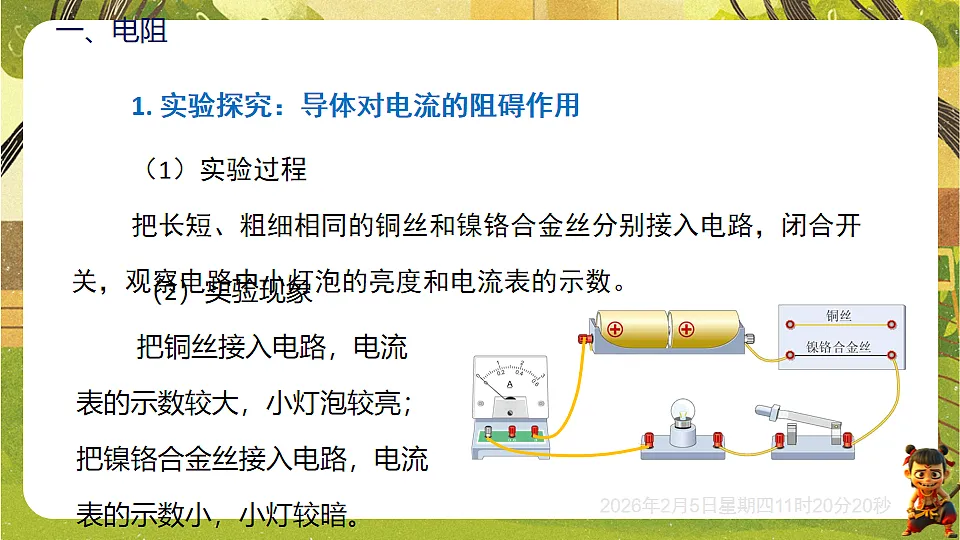

1. 实验探究：导体对电流的阻碍作用（1）实验过程把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度和电流表的示数。
（2）实验现象把铜丝接入电路，电流表的示数较大，小灯泡较亮；把镍铬合金丝接入电路，电流表的示数小，小灯较暗。 　　

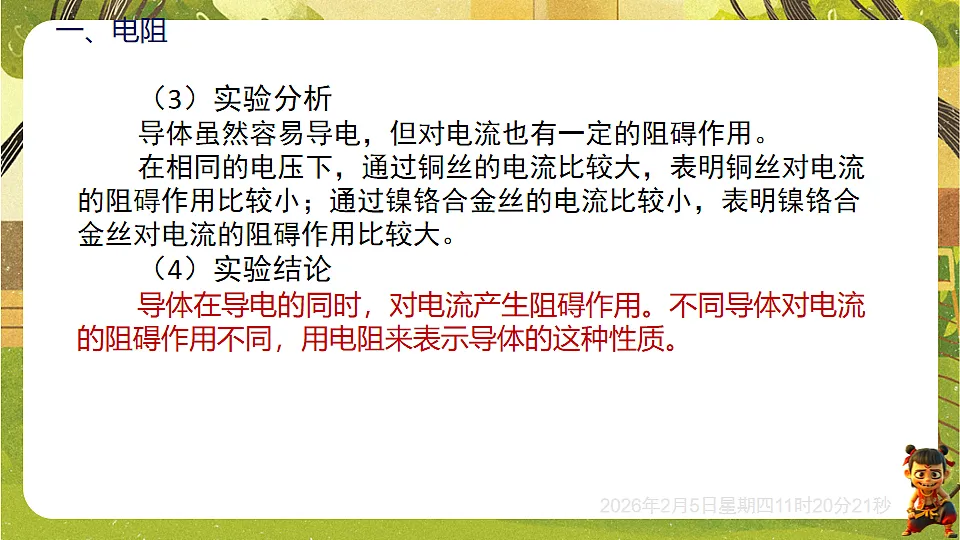

（3）实验分析导体虽然容易导电，但对电流也有一定的阻碍作用。在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。（4）实验结论导体在导电的同时，对电流产生阻碍作用。不同导体对电流的阻碍作用不同，用电阻来表示导体的这种性质。　

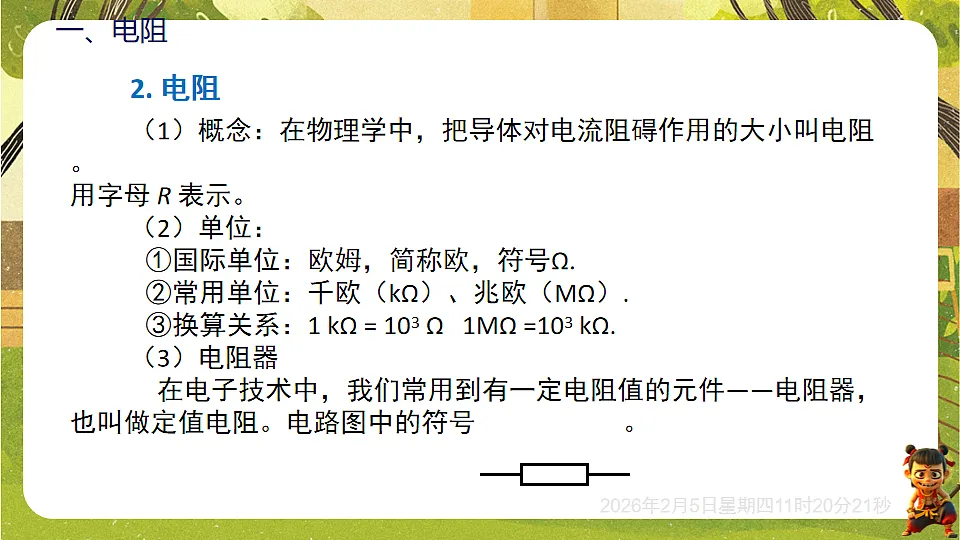

2. 电阻（1）概念：在物理学中，把导体对电流阻碍作用的大小叫电阻。用字母 R 表示。（2）单位：①国际单位：欧姆，简称欧，符号Ω.②常用单位：千欧（kΩ）、兆欧（MΩ）. ③换算关系：1 kΩ = 103 Ω 1MΩ =103 kΩ.（3）电阻器　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻。电路图中的符号 。

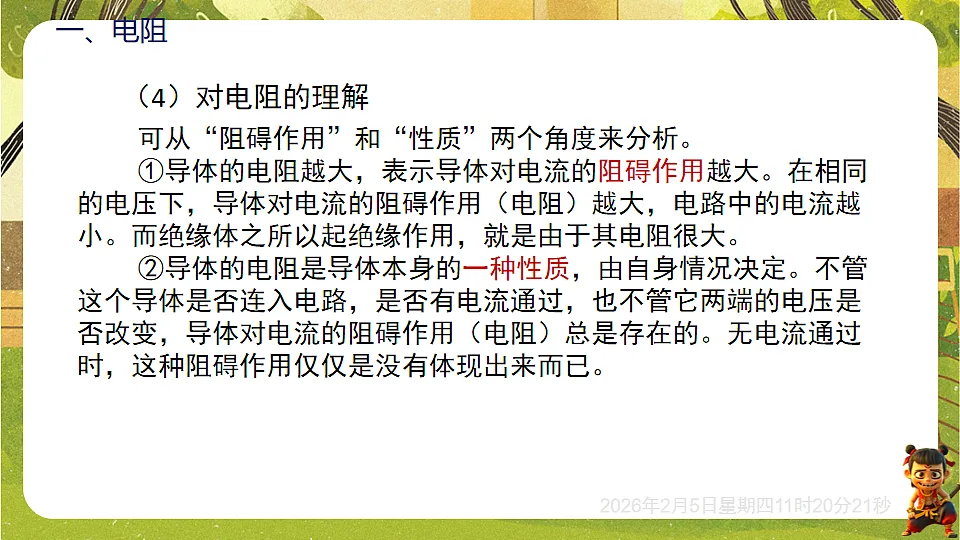

（4）对电阻的理解 可从“阻碍作用”和“性质”两个角度来分析。①导体的电阻越大，表示导体对电流的阻碍作用越大。在相同的电压下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。而绝缘体之所以起绝缘作用，就是由于其电阻很大。②导体的电阻是导体本身的一种性质，由自身情况决定。不管这个导体是否连入电路，是否有电流通过，也不管它两端的电压是否改变，导体对电流的阻碍作用（电阻）总是存在的。无电流通过时，这种阻碍作用仅仅是没有体现出来而已。
（5）常见的一些电阻器
（6）一些物体的电阻值
电流表的内阻约0.1欧
电压表的内阻约在几十兆欧
2.关于电阻，下列说法中正确的是( )
A.绝缘体有电阻，导体没有电阻B.通过导体的电流为零时，导体的电阻为零C.通过导体的电流越大，导体的电阻越小D.电阻是导体的特性，与电流、电压无关
1. 探究影响电阻大小的因素 【提出问题】导体的电阻大小与哪些因素有关呢？【猜想与假设】电阻的大小可能与导体的材料、导体的长度、导体的粗细、导体的温度有关。【设计实验】 有多个因素制约电阻的大小，本实验采用控制变量的方法进行研究，通过观察电流表的示数来判断导体电阻的大小。①研究电阻与材料的关系，控制导体的长度和横截面积相同。②研究电阻与长度的关系，控制导体的材料和横截面积相同。③研究电阻与横截面积的关系，控制导体的长度和材料相同。
二、影响电阻大小的因素
【进行实验】 （1）实验器材 电源、导线、规格不同的镍铬合金丝、锰铜合金丝、电流表、灯泡、开关等。（2）实验步骤 ① 根据所研究的问题连接如图所示的实物图。
②选用长度和横截面积相同的锰铜合金丝a和镍铬合金丝b，分别将它们接入电路，观察电流表的示数，记入表格中。③选用横截面积相同，长度不同的两根镍铬合金丝b和c，分别将它们接入电路，观察电流表的示数，记入表格中。④选用长度相同，横截面积不同的两根镍铬合金丝b和d ，分别将它们接入电路，观察电流表的示数，记入表格中。
⑤探究导体的电阻与温度的关系控制导体的材料、长度、横截面积相同，导体的温度不同。用酒精灯给日光灯丝加热，观察灯泡的亮暗情况及电流表的示数，记入表格中。
（1）电阻与导体的材料、长度、横截面积的关系
①由实验次数1与2可得出：在导体的长度和横截面积相同时，导体的电阻与导体的材料有关。②由实验次数2与3可得出：在导体的材料和横截面积相同时，导体的长度越长，电阻越大。③由实验次数2与4可得出：在导体的材料和长度相同时，导体的横截面积越大，电阻越小。
结论：在一定条件下，金属导体的电阻随温度的升高而增大。
（2）金属导体的电阻与温度的关系
2. 实验结论 导体的电阻与导体的长度、横截面积、材料和温度有关。在材料、横截面积相同时，导体越长，电阻越大。在材料、长度相同时，导体的横截面积越大，电阻越小。在长度、横截面积相同时，导体的材料不同，电阻不同。在一定条件下，金属导体的电阻随温度的升高而增大。
【交流与讨论】（1）转换法 在电源电压不变的情况下，通过电流表示数或灯泡亮度来判断导体电阻的大小。（2）控制变量法 ①探究导体电阻与导体材料的关系：选取长度、横截面积均相同的不同材料制成的导体；②探究导体电阻与导体长度的关系：选取横截面积、材料均相同，长度不同的导体；③探究导体电阻与导体横截面积的关系：选取长度、材料均相同，横截面积不同的导体.
（3）实验中选用电流表或小灯泡的评价 当电阻变化较大时，选用电流表或小灯泡都能够直观反映出来；但若电阻变化不大时，优先选用电流表，使用电流表能够直观判断电阻的变化情况，通过小灯泡亮度无法直观比较出电阻变化情况。
（4）串联滑动变阻器的目的在电路中串联一个滑动变阻器，在开关闭合前滑动变阻器滑片移动到阻值最大处，可以使电路中的电流最小，保护电路安全 。
视频演示——《探究影响导体电阻大小的因素》
3. 小资料（1）导体的长为1m、横截面积为1mm2的不同材料的金属丝在温度20 ℃时的电阻值。
想一想：通常情况下为什么用铜、铝来做导线？不用铁？【分析】相同规格下，铁导线的电阻大，如果用铁做导线，将有大量的电能损耗在导线上。所以在通常情况下用铜、铝做导线，电阻较小，电能损耗少。
铜、铝、橡胶、陶瓷都是良好的电工材料。介于中间的锗、硅是常用的半导体材料。
（2）不同材料在导电性能上的排序 在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大的导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
知识点2 影响电阻大小的因素
4.要使一根镍铬合金线接入电路的电阻变小，可采用的方法是( )
A.增大导线两端的电压B.减小导线中的电流C.将导线拉长后接入电路D.将导线对折后接入电路
1. 半导体导体导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。温度、光照、杂质等外界因素对半导体的导电性能有很大影响。
利用半导体材料可以制作二极管、三极管。如果把很多二极管、三极管和电阻、电容等元件直接做在硅单晶片上（俗称芯片)，就成了集成电路。集成电路是20世纪最重要的发明之一，现代的收音机、电视机、电话机、计算机，以及打电话用的IC卡、算账用的计算器，里面都有集成电路。
科 学 世 界
2. 超导现象各种金属导体中，银的导电性能是最好的，但还是有电阻存在。20世纪初，科学家发现，某些物质在很低的温度时，如铝在-271.76°C以下，铅在-265.95°C以下，电阻就变成了0，这就是超导现象。目前已经开发出一些“高温”超导材料，它们在100K（-173°C）左右电阻就能降为0。
如果把超导现象应用于实际，会给人类带来很大的好处。在发电厂发电、输送电能等方面若能采用超导材料，就可以大大降低由于电阻引起的电能损耗。如果用超导材料来制造电子元件，由于没有电阻，不必考虑散热的问题，元件尺寸可以大大缩小，进一步实现电子设备的微型化。
知识点3 半导体 超导现象
6.小华同学自主学习了《电阻》一节后，整理部分知识结构如图，请补全知识结构图。
（2）__________。
9.［2024武汉洪山区期中］科技改变生活，创新引领未来！如图所示的智能手表可以显示时间、体温、心率等信息，方便监测身体状态。下列关于该智能手表的说法正确的是( )
A.手表屏幕使用的发光二极管主要是由半导体材料制成的B.橡胶表带是绝缘体，绝缘体和导体之间有绝对的界限C.在给手表的蓄电池充电时，蓄电池相当于电源D.手表里的芯片采用超导粉末冶金技术，超导材料制成的元件电阻很大
10. ［2024湖南怀化期末］铅笔芯的型号主要根据石墨和黏土的比例来划分，如“B”型号笔芯，“B”前的数字越大，石墨含量越高。下列四种铅笔芯串联在电路中，它们长度相同，标注了各自的直径和型号，其中电阻最小的是( )
11.［2024福建泉州模拟］为维护消费者的权益，某技术监督部门对商场的电线产品进行抽查，发现某一品牌的铜芯电线是用粗细相同的镀铜铝芯冒充的，不符合规格。这种电线不符合规格的主要原因是( )
A.电线的材料引起电阻偏大 B.电线的横截面积引起电阻偏大C.电线的长度引起电阻偏大 D.电线的温度引起电阻偏大
13. ［2024唐山期中］如图所示，把两端接有金属接线柱的塑料管、电源、开关、灯泡用导线组装成电路，闭合开关后，将适量浓度均匀的盐水从注水口慢慢倒入塑
料管中时，发现注入的盐水越多，灯泡越亮，可以说明电阻越____（填“大”或“小”），此实验证明电阻大小和导体的__________有关；保持注入的盐水量不变，只将电池增加到3节，闭合开关，观察到灯泡变亮，盐水电阻值______（填“变大”“不变”或“变小”）。
