人教版（2024）九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用教案配套ppt课件

这是一份人教版（2024）九年级全册（2024）第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用教案配套ppt课件，共35页。

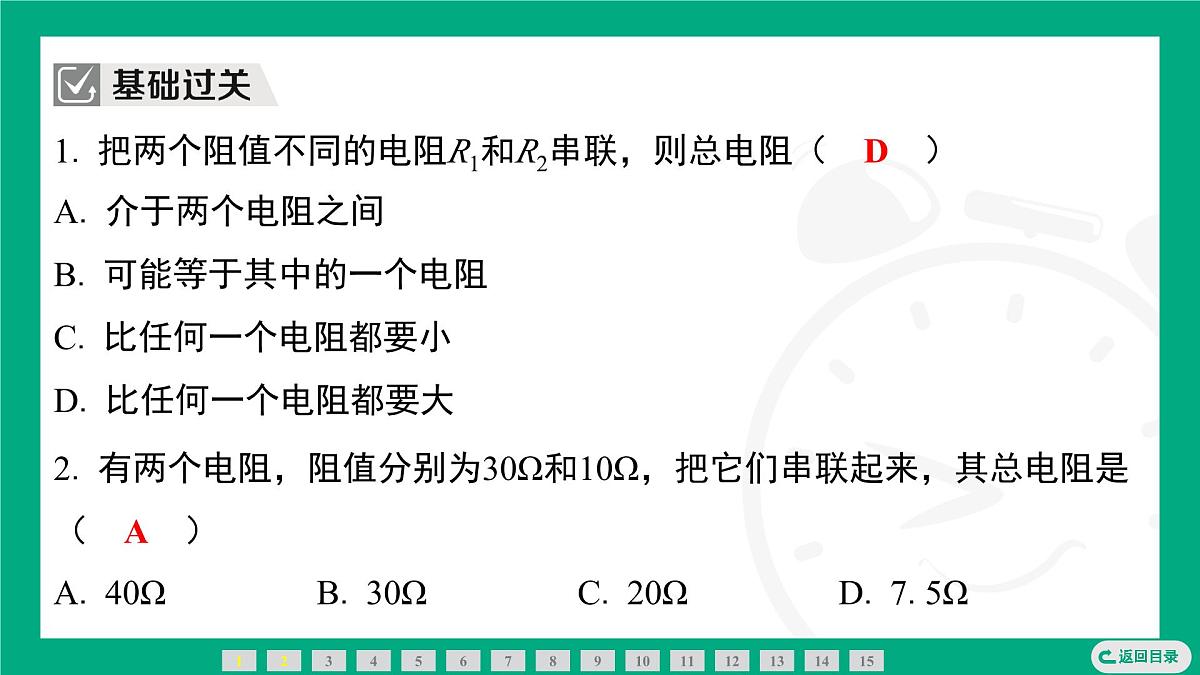

1. 把两个阻值不同的电阻R1和R2串联，则总电阻（　D　）
2. 有两个电阻，阻值分别为30Ω和10Ω，把它们串联起来，其总电阻是 （　A　）

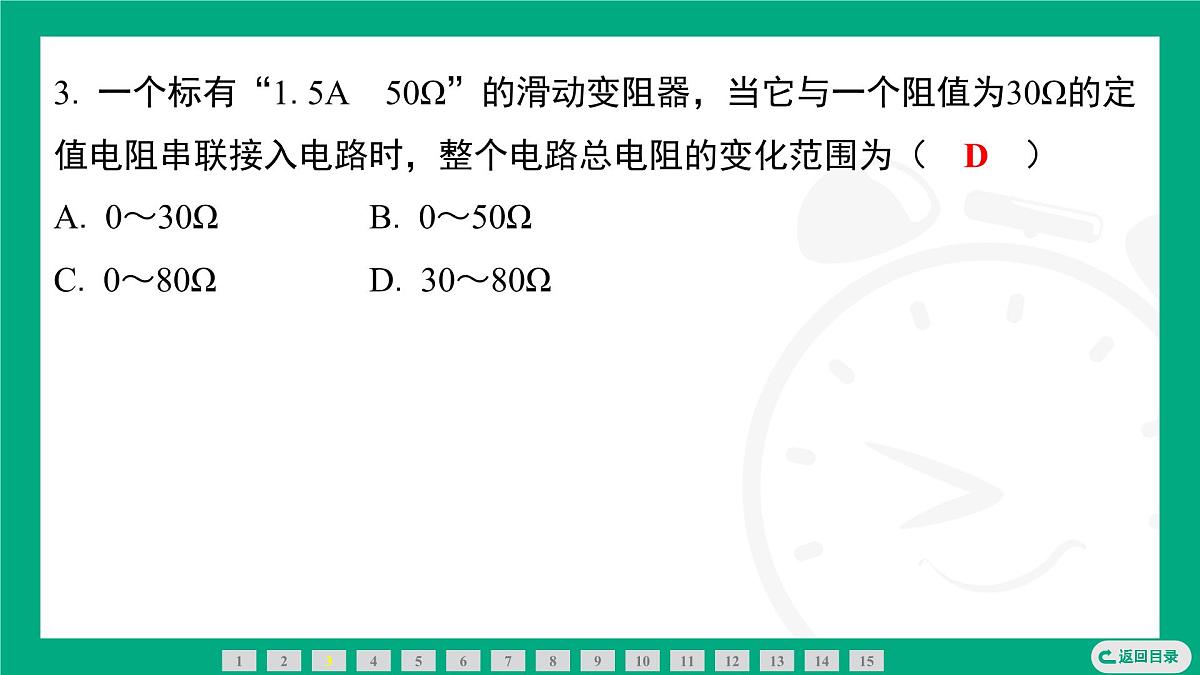

3. 一个标有“1.5A　50Ω”的滑动变阻器，当它与一个阻值为30Ω的定 值电阻串联接入电路时，整个电路总电阻的变化范围为（　D　）

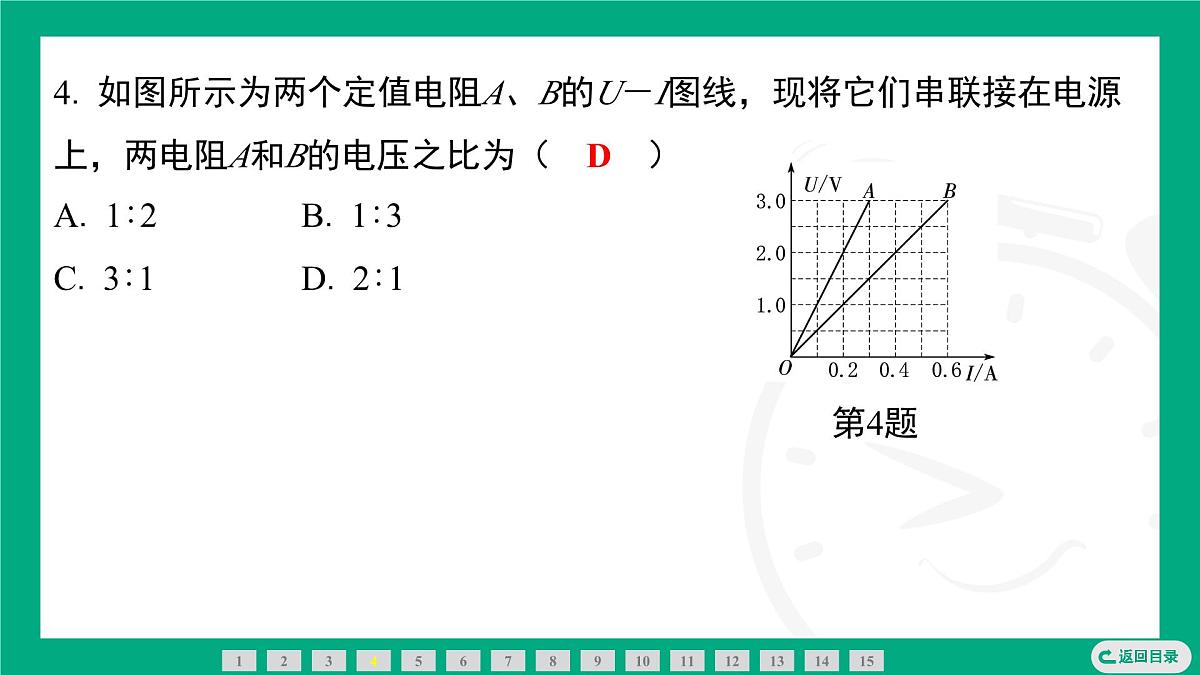

4. 如图所示为两个定值电阻A、B的U－I图线，现将它们串联接在电源 上，两电阻A和B的电压之比为（　D　）
第4题

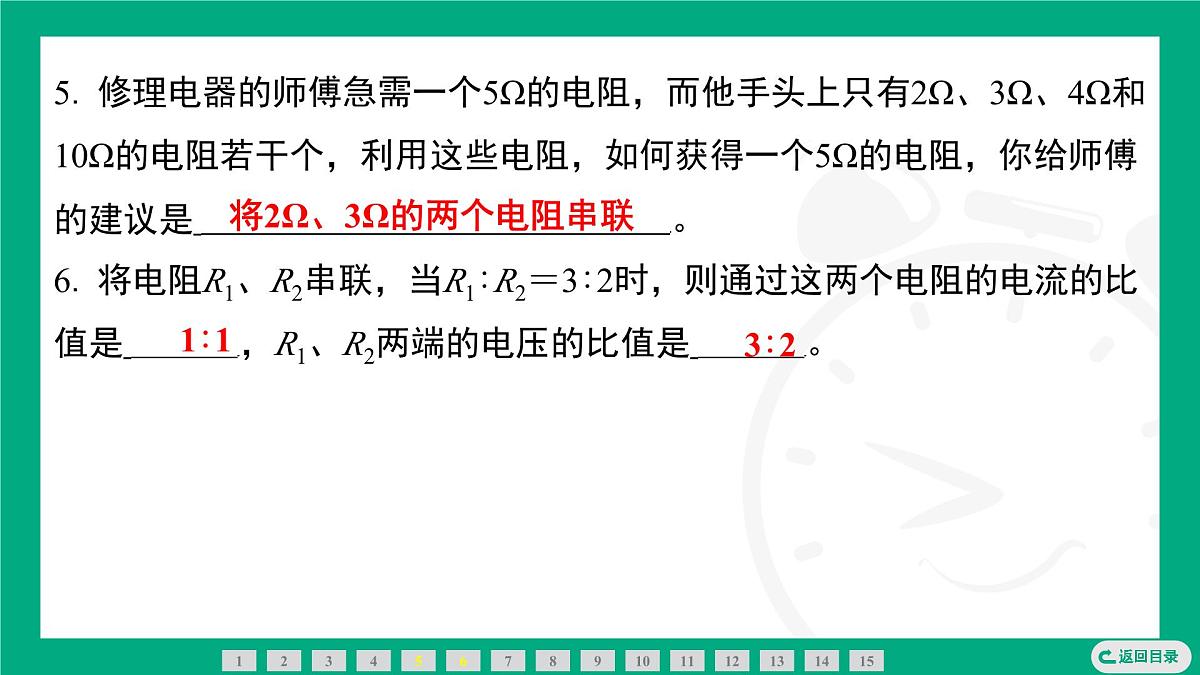

5. 修理电器的师傅急需一个5Ω的电阻，而他手头上只有2Ω、3Ω、4Ω和 10Ω的电阻若干个，利用这些电阻，如何获得一个5Ω的电阻，你给师傅 的建议是 ⁠。
6. 将电阻R1、R2串联，当R1∶R2＝3∶2时，则通过这两个电阻的电流的比值是 ，R1、R2两端的电压的比值是 ⁠。
将2Ω、3Ω的两个电阻串联　

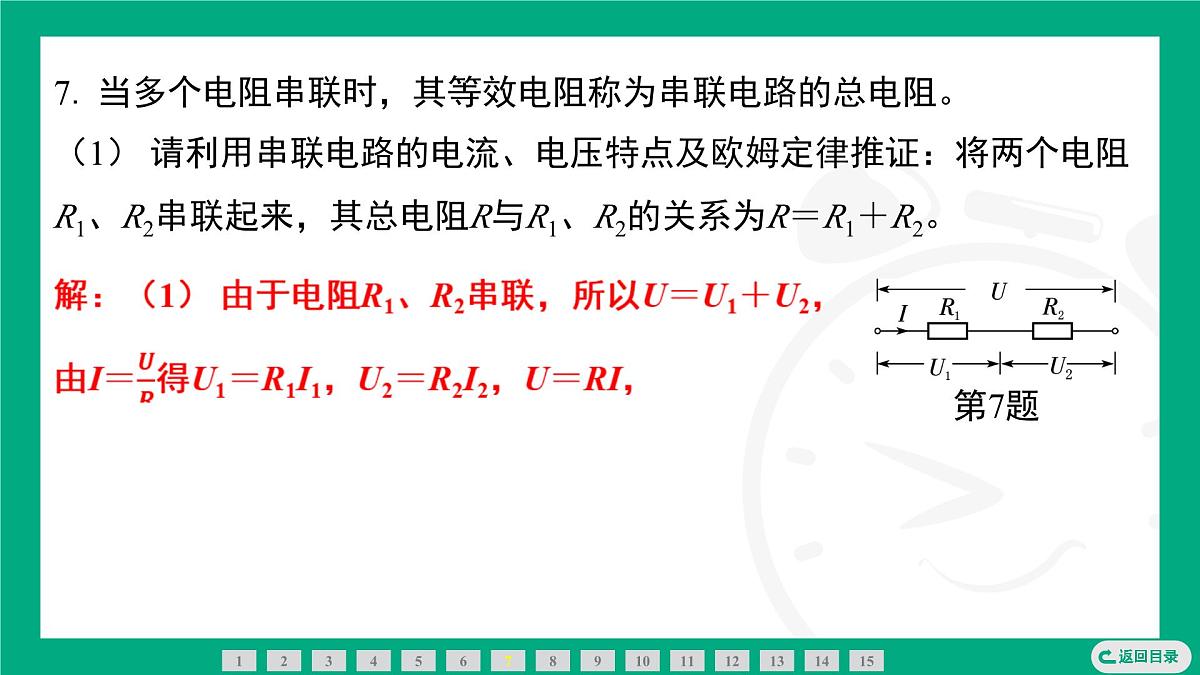

7. 当多个电阻串联时，其等效电阻称为串联电路的总电阻。
（1） 请利用串联电路的电流、电压特点及欧姆定律推证：将两个电阻 R1、R2串联起来，其总电阻R与R1、R2的关系为R＝R1＋R2。

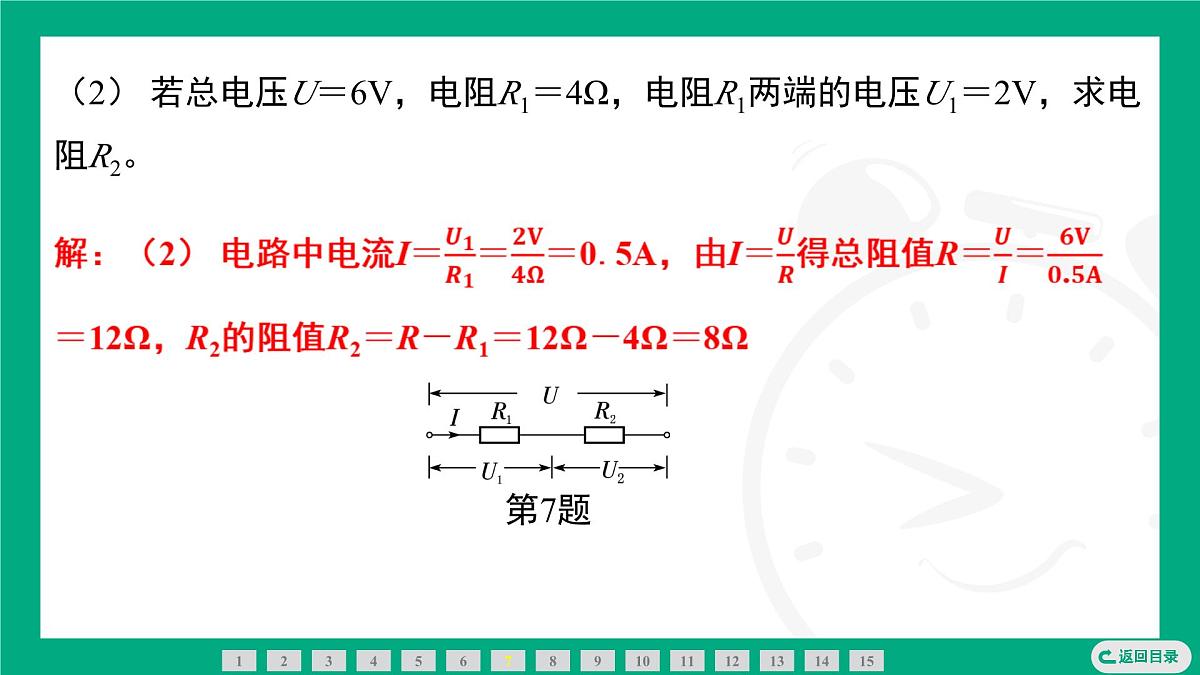

（2） 若总电压U＝6V，电阻R1＝4Ω，电阻R1两端的电压U1＝2V，求电 阻R2。
8. 如图所示，R1＝8Ω，R2＝12Ω，电源电压为12V，当开关S闭合 时，求：
（1） 电路的总电阻。
解：（1） R＝R1＋R2＝8Ω＋12Ω＝20Ω
（2） 电流表的示数。
（3） 电压表的示数。
解：（3） U2＝IR2＝0.6A×12Ω＝7.2V，即电压表的示数为7.2V
9. 两个电阻R1∶R2＝1∶3，将它们串联后接到某一电源上，若R1两端的电压为2V，则这个串联电路两端的总电压是（　D　）
10. 电源两端仅接一个10Ω的电阻时，电流为2A，再串联一个未知电阻 时，电流为0.5A，则未知电阻的阻值为（　C　）
11. 两个定值电阻，R1标有“20Ω　0.3A”字样，R2标有“15Ω　 0.6A”字样，把它们串联起来直接接在一电源两端，则电源电压最大是（　B　）
12. 某小灯泡正常工作时的电压为6V，通过它的电流为0.5A，若把该小 灯泡接在电压为9V的电路上正常工作，应（　C　）
13. 三个定值电阻串联后接在电压恒定的电源两端，其阻值R1＝5Ω，R2 ＝10Ω，R3＝15Ω。某同学将一只电流表接在R2两端，如图所示，发现 其示数为1.5A，则通过R2的电流为 A，电路的总电阻是 Ω。 若将电流表的位置改接一只电压表，则电路的总电阻是 Ω，电压 表的示数为 V。
第13题　　
14. （2024·长沙）小明制作了一款可调亮度的小台灯，电路如图所 示。电源电压保持不变，灯泡的电阻为10Ω，不考虑温度对灯丝电阻的 影响，滑动变阻器标有“20Ω　1A”字样。
第14题
（1） 闭合开关后，移动滑片使R的阻值变 时，通过灯泡的电流变大，灯泡变亮。
（2） 当滑动变阻器R接入电路的阻值最大时，通过灯泡的电流为 0.15A，此时灯泡两端的电压为 V。若灯泡两端允许的最大电压 为2.5V，为保证电路安全，滑动变阻器接入电路的最小阻值为 Ω。
15. 如图甲所示为小灿探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I－R关系图像。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
　 第15题
（1） 他每次控制电阻的两端电压为 V。
（2） 当R的阻值由10Ω更换为15Ω时，闭合开关后，为了保持定值电阻 两端的电压不变，滑动变阻器的滑片应向 （填“a”或“b”）端 移动。
（3） 为了完成实验，滑动变阻器的最大阻值至少为多大？
第4节　欧姆定律在串、并联电路中的应用第2课时　欧姆定律在并联电路中的应用
1. 教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教 室电路的（　B　）
2. 两导体电阻R1＝10Ω，R2＝1Ω，并联后的总电阻（　B　）
3. 已知R2 ＜R1，按图中的四种不同接法接到同一电源两极间，则电路 中电流最大的是（　D　）

4. 如图所示的电路中，L1、L2灯丝的阻值保持不变且R1＞R2，开关闭合 后，L1、L2两端的电压分别为U1、U2，通过L1、L2的电流分别为I1、I2。 下列判断正确的是（　D　）
第4题
5. 如图所示，R1＝10Ω，R2＝5Ω，开关S闭合后，A1、A2的示数之比为 （　C　）
第5题
6. 如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时，电流表的示数是0.3A，再闭合开关S1时，电流表的示数是 （　B　）
第6题
7. 在图甲所示的电路中，电源电压为12V且保持不变，电阻R1的阻值为 30Ω，只闭合开关S1时，电流表示数为 A；再闭合开关S2，电流 表的示数如图乙所示，则电阻R2的阻值为 Ω。
　　 第7题
8. 如图所示的电路中，灯泡L1和L2是 （填“串联”或“并 联”）连接的；若闭合开关，电压表的示数为3V，电流表A1的示数为 0.5A，电流表A2的示数为0.2A，则灯L2两端的电压为 V，灯L1的 电阻为 Ω。
第8题
9. 如图所示，电源电压不变，电阻R＝10Ω，闭合开关S，电流表的示数 为0.6A，若要使电流表的示数变为1.2A，则下列操作中，可行的是 （　B　）
第9题
10. 电阻R1和R2并联，当通过R1的电流为I1时，通过干路的电流为 （　B　）
11. 如图所示电路中，a、b都是电压表，当S闭合时，两表的示数比 Ua∶Ub＝3∶2，当S断开时，a、b都换成电流表则两表示数比Ia∶Ib是 （　D　）
第11题
12. 将小灯泡L和定值电阻R接在如图甲所示的电路中，L和R的I－U关 系图像如图乙所示，其中曲线 （填“A”或“B”）表示电阻R的I －U关系图像；当图甲中电源电压为4V时，流过小灯泡的电流 为 A，当电源电压为 V时，电流表示数为0.25A。
　　 第12题
13. （易错题）如图所示，电源电压为5V，R1＝5Ω，R2＝10Ω，当闭合 开关后，两电表有示数且保持稳定，则甲电表的示数为 ，乙电表 的示数为 ⁠。
第13题
14. 如图所示电路，电阻R1的阻值为10Ω，闭合开关后，电流表示数为 0.6A。
（1） 求电源电压U。
解：（1） 电源电压U＝U1＝I1R1＝0.6A×10Ω＝6V
（2） 若在虚线所框的部分电路中接入一个电阻R2，使得接入前后电流 表的示数变化0.3A，求R2的阻值。
